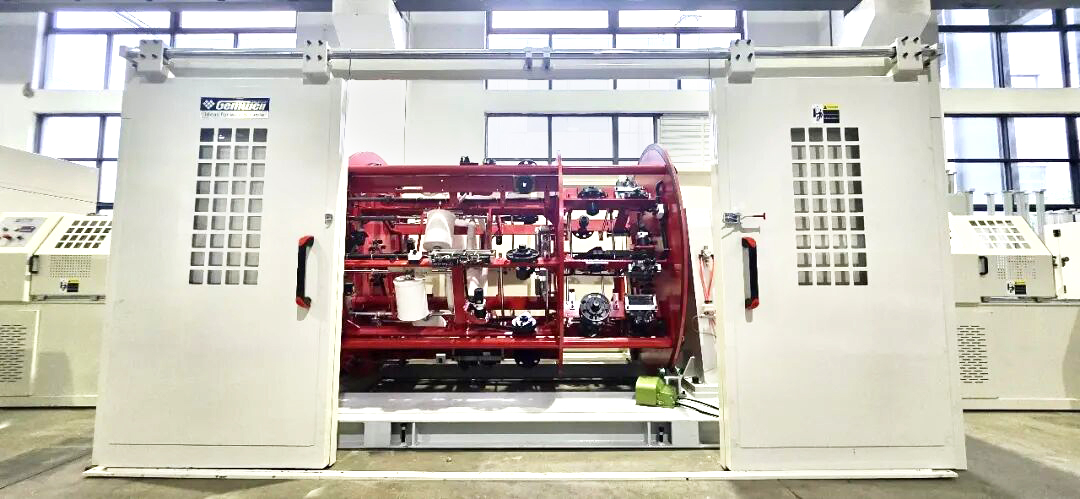

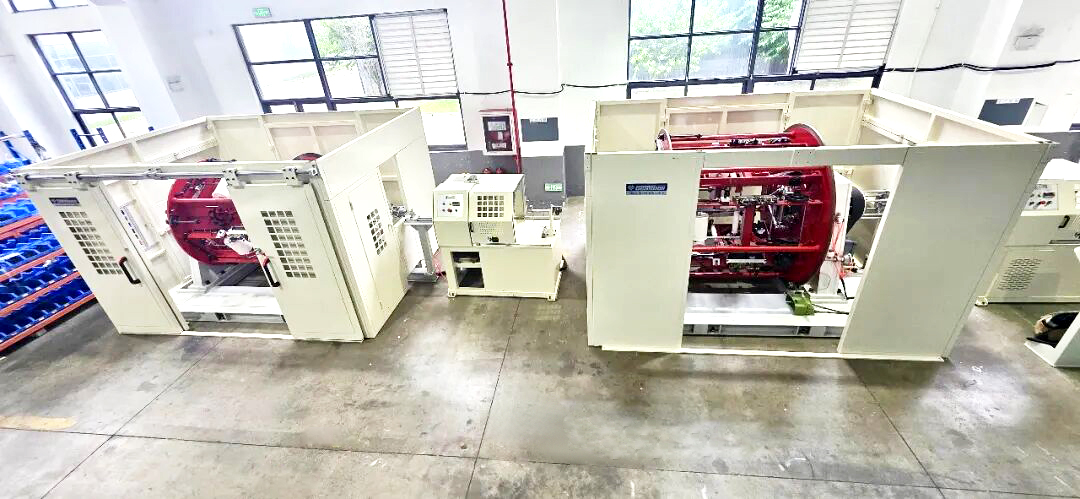

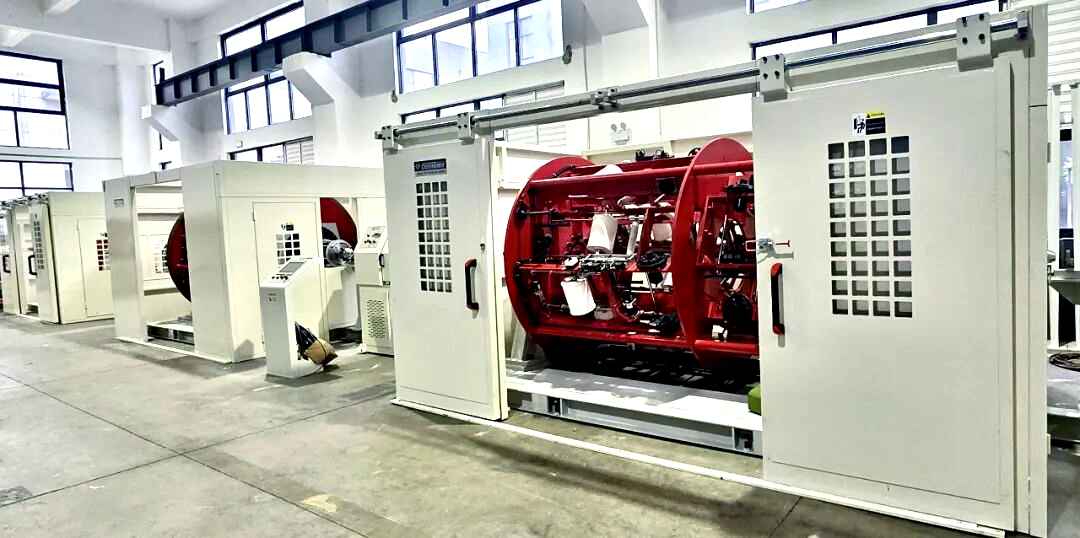

Vysokorychlostní planetový splétací a kabelážní stroj s paralelním posuvem

Abychom splnili požadavky datových center na vysokorychlostní přenos dat, vysokorychlostní propojení serverů s umělou inteligencí, 5G a velké datové aplikace, vyvinuli jsme specializovaný vysokorychlostní AI vysokorychlostní planetární splétací stroj s paralelními páry. Tento stroj je určen pro splétání více párů plochých signálních kabelů (jako jsou typy QSFP a SFP). Vyznačuje se speciálně navrženým mechanismem splétacího kužele/shuttle, který zabraňuje kroucení nebo překlápění plochých kabelů během procesu splétání, čímž zajišťuje odolnost a zabraňuje únavovému selhání v prostředí kabeláže datových center s vysokou hustotou. Nabízíme personalizované přizpůsobení pro splnění různých požadavků zákazníků; Pokud jde o hardware, klienti si mohou vybrat z různých modelů strojů a značek hlavních komponent, zatímco elektrické řídicí systémy jsou k dispozici v různých variantách od ekonomických až po pokročilé konfigurace. Protože se cena stroje výrazně liší v závislosti na celkové konfiguraci, konečné náklady jsou primárně určeny zákazníkem zvolené úrovně specifikace produktu. Navíc, protože se jedná o nestandardní, zakázkově vyráběný produkt vyráběný v malých sériích, je cyklus návrhu, výroby, instalace a uvedení do provozu relativně dlouhý; zákazníci by měli mít dostatek času k zajištění včasného dodání.

AI VYSOKORYCHLOSTNÍ KABEL PARALELNÍ PÁROVÝ KABEL TYP AKTIVNÍ VÝPLATY PLANETÁRNÍ SPOJOVACÍ LINKA

Vlastnosti produktu

Aby výrobci vysokorychlostních kabelů DAC (jako QSFP-DD a OSFP) splnili přísné požadavky na integritu signálu vysokorychlostních propojení 112G/224G PAM4 v rámci výpočetních clusterů a datových center AI, čelí významným technickým problémům – včetně kolísání impedance, ztrát zpětného toku a mechanické únavy způsobené hustým uspořádáním kabeláže. Tento specializovaný sériově vyráběný stroj – navržený pro vysokorychlostní kabeláž paralelních párů vodičů – řeší tyto bolestivá místa vysokofrekvenčního přenosu. Jeho hlavní výhody spočívají ve třech klíčových oblastech:

1. Dynamická regulace napětí zajišťující konzistentní elektrický výkon: Systém využívá přesné odvíjecí jednotky řízené servomotory k udržení konstantního dynamického napětí napříč několika paralelními páry vodičů během vysokorychlostní kabeláže. Minimalizací kolísání napětí systém účinně zabraňuje mikroskopické deformaci izolační vrstvy v tahu a zajišťuje, že charakteristická impedance a zkosení hotového kabelu přísně dodrží standardy vysokofrekvenčního přenosu.

2. Specializovaný kónický lankový člunek eliminující "překlápění hran" u plochých párů: Stroj je vybaven speciálně navrženým kónickým lankovým člunem, který řeší tendenci párů plochých drátů (Twinax) ke kroucení nebo nesprávnému vyrovnání (překlápění) během splétání. Tato součást poskytuje progresivní vedení párům drátů před bodem splétání a zajišťuje jejich polohu, aby se zabránilo převrácení; to zajišťuje rovnoměrné rozložení napětí v profilu kabelu a eliminuje koncentrace fyzického napětí způsobené deformací hrany.

3. Eliminace vnitřního strukturálního napětí během kabeláže: Tento proces zvyšuje odolnost hotového kabelu vůči ohybu a únavovému selhání – což je kritické pro stísněná prostředí s vysokou hustotou vedení v datových centrech – a tím výrazně prodlužuje fyzickou životnost konstrukce během dlouhodobého provozu.
