Páskovací stroj se třemi servy aktivního typu pro paralelní párový signálový drát Výrobci

Zpět na seznam
Stroj na páskování drátů se třemi servy aktivního typu

Páskovací stroj se třemi servy aktivního typu pro paralelní párový signálový drát

Center Rotary Wrapping je klíčový postup v procesu výroby drátu pro kabel pro přenos dat konektoru ethernetového portu. Balicí materiál je ovinut kolem dvou izolovaných žilových drátů a zemnícího drátu v paralelní struktuře na vysokorychlostním běžícím páskovači. Stabilita procesu balení ovlivňuje zkušební kvalifikaci impedance, útlumu, ztráty zpětného ozvěny, přeslechů a dalších indikátorů hotového vodiče přípojnice. Ovinovací stroje s vynikajícím výkonem dokážou nejen vyrábět vysokorychlostní přenosové dráty s vyššími frekvenčními úrovněmi, ale také dosahovat vyšších produkčních výnosů, čímž určují úroveň postavení na trhu a tržní konkurenceschopnost výrobců drátů. GEMWELL se od svého založení před 20 lety zaměřuje na technický výzkum, vývoj a inovace balicích strojů. Po neustálém zlepšování a modernizaci se GEMWELL Three Servos Active Type Taping Machine for Parallel Pair Signal Wire nyní stal ideální volbou mnoha renomovaných společností v oblasti výroby vysokorychlostních kabelů pro přenos signálu. Specifikace stroje lze přizpůsobit. Následující konfigurace je konvenční konfigurace tří balicích hlav. Uživatelé mohou zvýšit počet balicích hlav podle různých specifikací výroby kabelů. V závislosti na různých průměrech drátu lze také přizpůsobit a změnit specifikace a typy navíjecích, odvíjecích a navíjecích strojů.

Poptávka +
PŘEDCHOZÍ:Páskovací stroj se třemi servy aktivního typu pro fázově stabilní kabel
DALŠÍ:Žádný následující produkt
Produkt Podrobnosti

KOMPONENTY

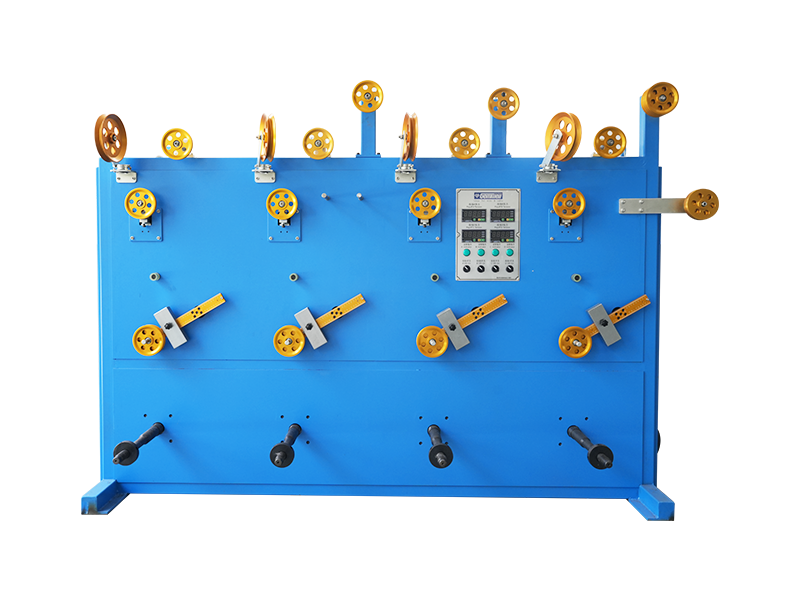

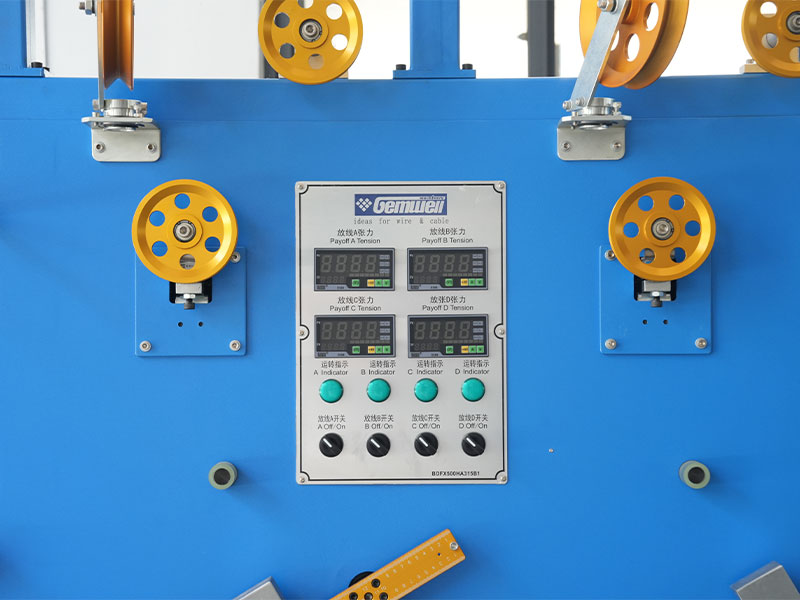

● Ø500 napájecí jádro odvíjecí stojan 2 jednotky

● Odvíjecí stojan z měděného drátu Ø300 2 jednotky

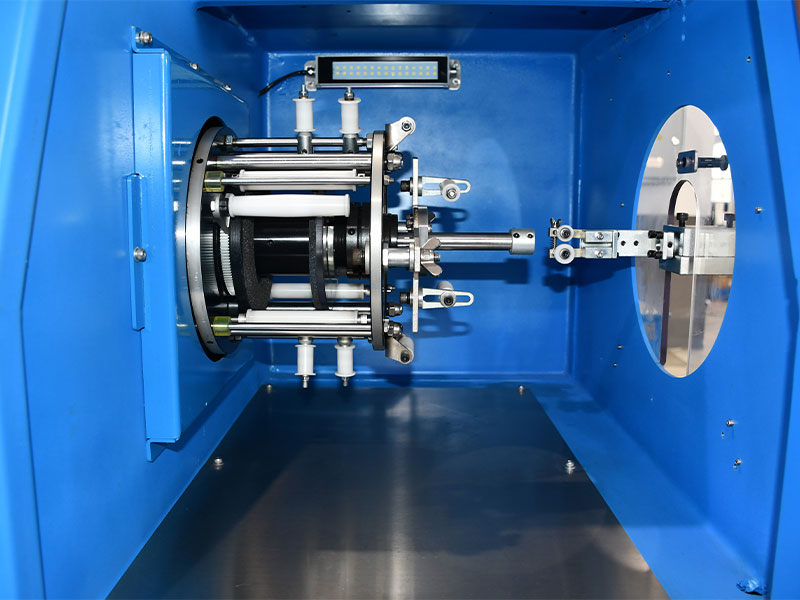

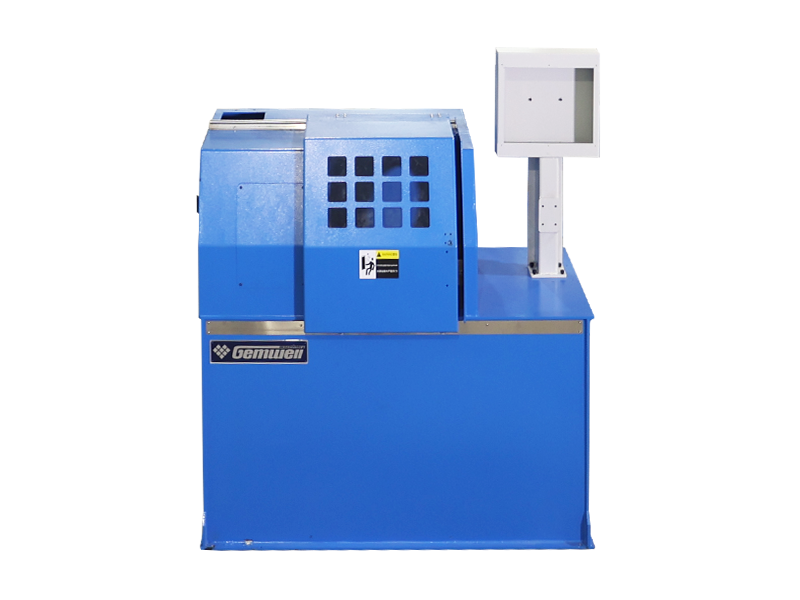

● Tříservomotorová páskovací hlava ovinovacího stroje 1 1 jednotka

● Výkonný vlečený ovinovací stroj 1 jednotka

● Tříservomotorová páskovací hlava ovinovacího stroje 2 1 jednotka

● Ovinovací stroj se třemi servopohonnými hlavami 3 1 ks

● Teleskopická trouba 1 ks

● Pneumatická trubka nuceného chlazení 1 jednotka

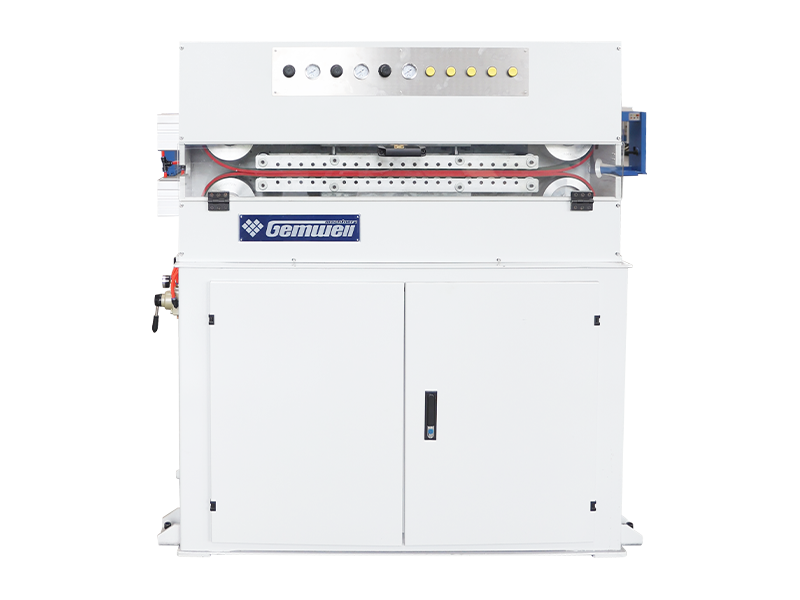

● Naviják řemene typu Ø400 1 jednotka

● Ř500 řadových náhonů poháněných hřídelí 1 jednotka

● Měření průměru 1 jednotka

● Inkoustová tiskárna 1 jednotka

● Řídicí systém 1 jednotka


TECHNICKÉ SPECIFIKACE

Typ struktury Aktivní ovinovací stroj se třemi servopohyby s konstantním napětím/silový ovinovací stroj (patent č. 202122403949.4A)
Vhodný typ drátu Používá se hlavně pro vysokorychlostní paralelní páry vedení pro přenos signálu MINI-SAS, QSFP, také pro datová vedení, řídicí vedení, speciální kabely a další obalování drátů.
Použitelné materiály AL, MYLAR, MĚDĚNÁ FÓLIE, PTFE atd.
Použitelný průměr drátu Optimální rozsah:Ø0,4-1,5mm
Specifikace produktu Optimální rozsah:Ø0,5*1,0-1,6*3,2mm
Maximální rychlost MAX2500RPM (bez zatížení), skutečná rychlost spouštění je nastavena podle požadavků na drát
Rozsah rychlosti drátu 1-25m/min, rozsah rychlosti se liší podle typu drátu.
Vnější průměr cívky s páskou Optimální rozsah: O.D. Ø180*Výška 100
Šířka pásky 1,5-15 mm
Vnitřní průměr cívky s páskou 30/50,8/76 univerzální
Balící hřiště 3-30mm, nastavení programu
Rozsah napětí 1N-30N/100g-3000g
Výkon hlavního motoru 3KW servomotor
Tejpovací síla Servomotor 1,8 kW
Napnutí balicí pásky Servomotor 1,3 kW
Přijímací síla 0,4kW servopřevodový motor
Výplatní síla 0,4kW převodový motor
Přijímací síla Vinutí točivého momentu servomotoru 0,8 kW, beznapěťová tanečnice
Výkon vinutí 0,4KW servo ovladač pohybu
Délka pásky 1 cívka 3 cívky, bez přestřižení drátu při výměně cívky
Kontrola pásky Automatické vypnutí, když se páska vybije a přetrhne.
Forma na obalování páskou Vnitřní forma pásky je upevněna na centrálním vedení, vnější forma vodícího kola drátu je upevněna na trubici pro uložení pásky. Obě formy jsou výsuvné a pohyblivé.
Přesnost omotávání páskou Tolerance stoupání: ± 1 %, tolerance tahu: ± 1 %.
Míra překrytí 0-80%, nastavení programu
Správa formule Do PLC lze uložit digitální výrobu, napětí, vnější průměr, rozteč, S/Z, vzdálenost řádků, tlak vzduchu a další data.
Nastavení napětí Napínací prvky ovinovací pásky/odvíjení/navíjení/omotávání jsou servomotory, proces SOP je uložen v PLC.
Bezpečnostní ochrana Splňujte standardy CE, s automatickou detekcí a predikcí teploty/vibrací/hluku/tlaku.




VLASTNOSTI PRODUKTU

● Vysoká produktivita: Otočné tělo je staticky vyvážené a dynamicky vyvážené pro testování a korekci. Při běhu má stroj malé vibrace a tichý hlas. Při dlouhodobém nepřetržitém vysokorychlostním provozu vřeteno nevytváří teplo. Má vysokou efektivitu výroby a hospodárnost.

● Stabilní napětí: Tři servomotory poskytují výkon pro přesné ovládání pohybu rotačního rámu, zásobníku na páskový materiál a napínacího tanečníka.

Různé ovlivňující faktory, jako jsou změny v průměru cívky materiálu nebo kotouče a odpor větru, jsou eliminovány, což vede ke stabilnímu napětí.

● Přesná výška tónu: Vezmeme-li hlavní naviják jako měřítko pohybu, hlavní naviják a každý otočný rám využívají servopohybový ovladač pro přesné do sebe zapadající ovládání pohybu, takže lze dosáhnout přesné rozteče balení při jakékoli rychlosti.

● Úspora práce: Na vstupním konci drátu každé ovíjecí hlavy je instalováno upínací zařízení. Upínací sílu lze nastavit bez poškození drátu; drát může být vytažen v opačném směru; Správa konfiguračního režimu, načtení vzorce SOP jedním kliknutím, příprava spuštění jedním kliknutím a spuštění jedním kliknutím; Zastavte a vypněte, když je páska rozbitá / dokončená / odměřená, inteligentní ovládání, úspora pracovní síly.

● Nízká poruchovost: žádný sběrný kroužek, žádné uhlíkové kartáče, kromě pravidelné výměny opotřebitelných částí vodícího válečku pásky, nízká poruchovost.

● Snadná údržba: Použití řízení sběrnice Profinet, rychlý přenos signálu, nízké rušení, kabel pro vzdálenou detekci poruch. Odstraňování problémů a údržba jsou k dispozici bez ohledu na to, zda se stroj nachází v jakékoli zemi na světě, pokud existuje komunikační síť, lze poskytovat rychlé služby vzdálené údržby.
