Páskovací stroj se třemi servy aktivního typu pro datový kabel New-Energy Výrobci

Zpět na seznam
Stroj na páskování drátů se třemi servy aktivního typu

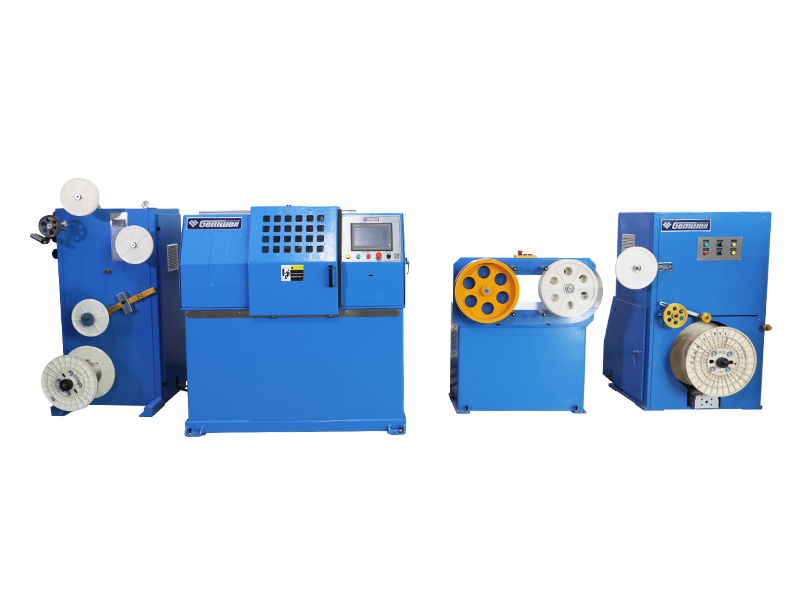

Páskovací stroj se třemi servy aktivního typu pro datový kabel New-Energy

V posledních letech se silně vyvíjela nová energetická vozidla, o kterých je známo, že výrazně vzrostl podíl elektronických zařízení uvnitř automobilů. Tento trend umožnil přidat další funkce, jako je ovládání motoru, systémy ABS, bezpečnostní airbagy, inteligence AI a multimediální elektronika, čímž se zvýšila bezpečnost, komfort, inteligence, energetická účinnost, spolehlivost a pohodlí automobilů a zároveň se snížily emise. V reakci na tento trend jsou na sběrnicový systém kladeny stále větší požadavky, aby byl zajištěn spolehlivý přenos komunikačních dat mezi rozmanitou řadou řídicích jednotek. Zejména zabezpečení systémů řízených prostřednictvím sběrnicových systémů, jako je Controller Area Network (CAN) nebo FlexRay, je zásadní a musí splňovat specifikace vysoké elektromagnetické kompatibility. Jako hlavní nosič signálů vyžadují automobilové datové propojovací kabely vyšší výkon: rychlejší přenos dat, deterministickou latenci a odolnost proti chybám. Automobilové datové kabely využívají kroucenou dvoulinkovou páskovou strukturu, která umožňuje rychlý přenos dat (sběrnice CAN: 1 Mbit/s; sběrnice FlexRay: 10 Mbit/s) s deterministickou latencí a vysokou spolehlivostí. Vzhledem k tloušťce a tvrdosti stínícího materiálu pro automobilové datové dráty je náročné provést proces balení, což vyžaduje použití ovinovacího stroje se stabilním a žádoucím výkonem. S více než 20 lety vlastních výrobních zkušeností se GEMWELL zaměřuje na vývoj a inovace balicích strojů. Díky neustálému zlepšování a modernizaci se GEMWELL Three Servos Active Type Taping Machine for New-Energy Cata Cable stal lepší volbou pro mnoho renomovaných společností v odvětví nových energetických datových drátů. Následující konfigurace je pro standardní nastavení s jednou páskovací hlavou, uživatelé mohou zvýšit počet ovinovacích hlav na základě různých procesů. Specifikace a typy navíjení, odvíjení a navijáku lze také přizpůsobit podle různých požadavků na průměr drátu.

Poptávka +
PŘEDCHOZÍ:Páskovací stroj se třemi servy aktivního typu pro ultrajemný drát
DALŠÍ:Páskovací stroj se třemi servy aktivního typu pro fázově stabilní kabel
Produkt Podrobnosti

KOMPONENTY

● Ø630 příkon 1 jednotka
● Napínací stojan 1 jednotka
● Tříservomotorová páskovací hlava ovinovacího stroje 1 jednotka
● Ø400 dvojitý hřídel kola 1 jednotka
● Navíjecí stroj Ø630 1 jednotka
● Řídicí systém 1 jednotka


TECHNICKÉ SPECIFIKACE

Typ struktury Aktivní ovinovací stroj se třemi servopohyby s konstantním napětím/silový ovinovací stroj (patent č. 202122403949.4A)
Vhodný typ drátu Používá se hlavně v nových energetických automobilových drátových datových vedeních, také pro řídicí vedení, speciální kabely a další kulaté drátěné obaly a balicí pásky.
Použitelné materiály AL, MYLAR, MĚDĚNÁ FÓLIE, PTFE, PI atd.
Použitelný průměr drátu Optimální rozsah:Ø0,8-4mm
Specifikace produktu Optimální rozsah:Ø1,0-5mm
Maximální rychlost MAX2000RPM (bez zatížení), skutečná rychlost spouštění je nastavena podle požadavků na drát
Rozsah rychlosti drátu 1-15m/min, rozsah rychlosti se liší podle typu drátu.
Vnější průměr cívky s páskou Ovinutý otočný kotouč se používá pro plechový i axiální typ, O.D. Ø300*Výška 120
Šířka pásky 3-30 mm
Vnitřní průměr cívky s páskou 50,8/76 univerzální
Balící hřiště 1-30mm, nastavení programu
Rozsah napětí 0,5N-30N/500g-10000g
Výkon hlavního motoru 3KW servomotor
Tejpovací síla Servomotor 1,8 kW
Napnutí balicí pásky Servomotor 1,8 kW
Přijímací síla 0,4kW servo převodový motor
Výplatní síla Převodový motor 0,75 kW
Přijímací síla 1,3KW servomotor točivý moment vinutí, beznapěťový tanečník
Výkon vinutí 0,4KW servo ovladač pohybu
Délka pásky 400 mm, bez přestřižení drátu při výměně navijáku
Kontrola pásky Automatické vypnutí, když se páska vybije a přetrhne.
Forma na obalování páskou Vnitřní forma pásky je upevněna na centrálním vedení, vnější forma vodícího kola drátu je upevněna na trubici pro uložení pásky. Obě formy jsou výsuvné a pohyblivé.
Přesnost omotávání páskou Tolerance stoupání: ± 1 %, tolerance tahu: ± 1 %.
Míra překrytí 0-80%, nastavení programu
Správa formule V PLC lze uložit digitální výrobu, napětí, vnější průměr, rozteč, S/Z, vzdálenost řádků, tlak vzduchu a další.
Nastavení napětí Napínací prvky ovinovací pásky/odvíjení/navíjení/omotávání jsou servomotory, proces SOP je uložen v PLC.
Bezpečnostní ochrana Splňujte standardy CE, s automatickou detekcí a predikcí teploty/vibrací/hluku/tlaku.




VLASTNOSTI PRODUKTU

● Vysoká produktivita: Otočné tělo je staticky vyvážené a dynamicky vyvážené pro testování a korekci. Při běhu má stroj malé vibrace a tichý hlas. Při dlouhodobém nepřetržitém vysokorychlostním provozu vřeteno nevytváří teplo. Má vysokou efektivitu výroby a hospodárnost.

● Stabilní napětí: Tři servomotory poskytují výkon pro přesné ovládání pohybu rotačního rámu, zásobníku na páskový materiál a napínacího tanečníka.

Různé ovlivňující faktory, jako jsou změny v průměru cívky materiálu nebo podložky a odpor větru, jsou eliminovány, což vede ke stabilnímu napětí.

● Přesná výška tónu: Vezmeme-li hlavní naviják jako měřítko pohybu, hlavní naviják a každý otočný rám využívají servopohybový ovladač pro přesné do sebe zapadající ovládání pohybu, takže lze dosáhnout přesné rozteče balení při jakékoli rychlosti.

● Úspora práce: Na vstupním konci drátu každé ovíjecí hlavy je instalováno upínací zařízení. Upínací sílu lze nastavit bez poškození drátu; drát může být vytažen v opačném směru; Správa konfiguračního režimu, načtení vzorce SOP jedním kliknutím, příprava spuštění jedním kliknutím a spuštění jedním kliknutím; Zastavte a vypněte, když je páska rozbitá / dokončená / odměřená, inteligentní ovládání, úspora pracovní síly.

● Nízká poruchovost: žádný sběrný kroužek, žádné uhlíkové kartáče, kromě pravidelné výměny opotřebitelných dílů - vodící váleček pásky, nízká poruchovost.

● Snadná údržba: Použití řízení sběrnice Profinet, rychlý přenos signálu, nízké rušení, kabel pro vzdálenou detekci poruch. Odstraňování problémů a údržba jsou k dispozici bez ohledu na to, zda se stroj nachází v jakékoli zemi na světě, pokud existuje komunikační síť, lze poskytovat rychlé služby vzdálené údržby.
