Stroj na páskování drátu Servo Spit Active Type

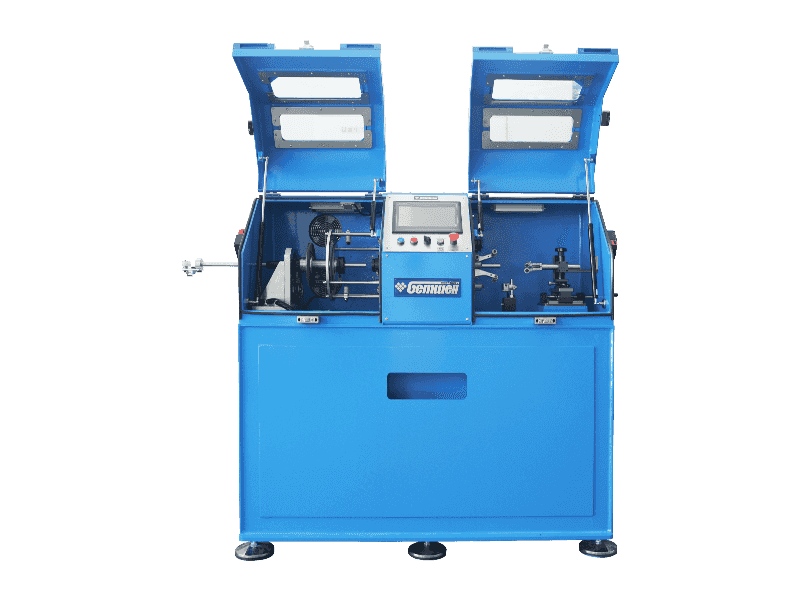

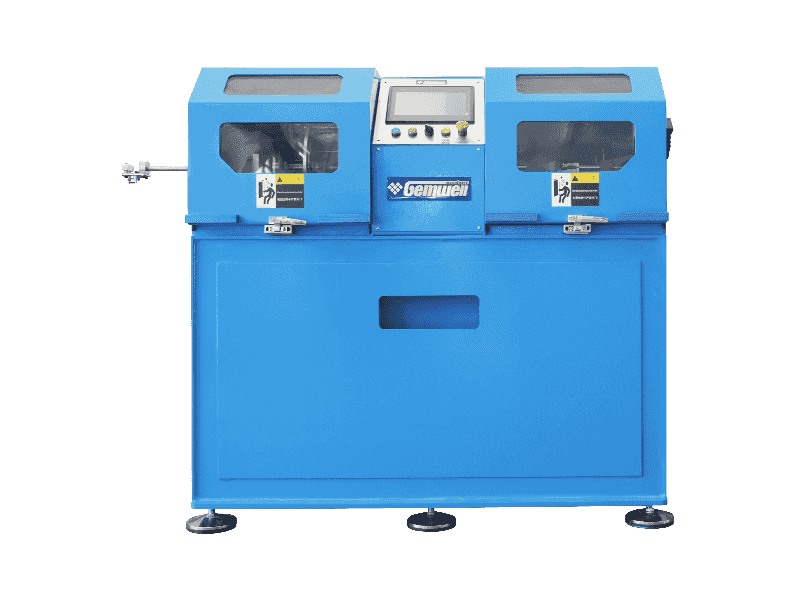

Aktivní páskovací stroj Servo Spit pro paralelní párový signální drát

S popularizací 5G, internetu věcí, AI, nových energetických mobilních zařízení, VR/AR, datových center atd. rychle vzrostla poptávka po vysokorychlostních přenosových kabelech, což předznamenává příchod nové éry digitální ekonomiky. V důsledku toho dochází k výraznému nárůstu výstavby rozsáhlých datových center a poptávky po širokopásmových ethernetových portech ze strany cloudových prodejců, jako je 100GbE, 200GbE, 400GbE a v budoucnu dokonce 800GbE. o usnadňují přenos dat mezi síťovými přepínači a jinými síťovými zařízeními (jako jsou servery nebo media konvertory) pomocí těchto širokopásmových ethernetových portů, objevily se kabelové konektory jako SAS, Mini-SAS, SFP, SFP, SFP28 a QSFP. Center Rotary Wrapping je klíčový postup v procesu výroby drátu pro kabel pro přenos dat konektoru ethernetového portu. Balicí materiál je ovinut kolem dvou izolovaných jader a zemnícího drátu v paralelní struktuře na vysokorychlostním běžícím páskovači. Stabilita procesu balení přímo ovlivňuje impedanci, útlum, ztrátu zpětného toku, přeslechy a další indikátory konečného kabelového produktu. Vysoce výkonný ovinovací stroj umožňuje nejen výrobu vysokofrekvenčních vysokorychlostních přenosových kabelů, ale také zvyšuje výnos výroby, čímž určuje postavení na trhu a konkurenceschopnost výrobců kabelů. Posledních 20 let se GEMWELL věnuje výzkumu a inovacím balicích strojů. Díky neustálým vylepšením a upgradům se GEMWELL Servo Spit Active Type Taping Machine pro paralelní párový signální drát stal lepší volbou pro ovinovací proces mnoha předních společností v oblasti vysokorychlostních kabelů pro přenos signálu. Následující konfigurace je pro standardní nastavení se třemi páskovacími hlavami, uživatelé mohou zvýšit nebo snížit počet páskovacích hlav podle různých procesů. Specifikace a typy navíjení, odvíjení a navijáku lze také přizpůsobit na základě specifikací průměru.

Poptávka +
PŘEDCHOZÍ:Páskovací stroj Servo Spit Active Type pro ultrajemný drát
DALŠÍ:Žádný následující produkt
Produkt Podrobnosti

KOMPONENTY

● Ø500 napájecí jádro odvíjecí stojan 2 jednotky
● Odvíjecí stojan z měděného drátu Ø300 2 jednotky
● Páskovací hlava aktivního ovinovacího stroje typu Spit 1 1 jednotka
● Podélný ovinovací stroj 1 jednotka
● Aktivní ovinovací stroj typu Spit páskovací hlava 2 1 jednotka
● Aktivní ovinovací stroj typu Spit páskovací hlava 3 1 jednotka

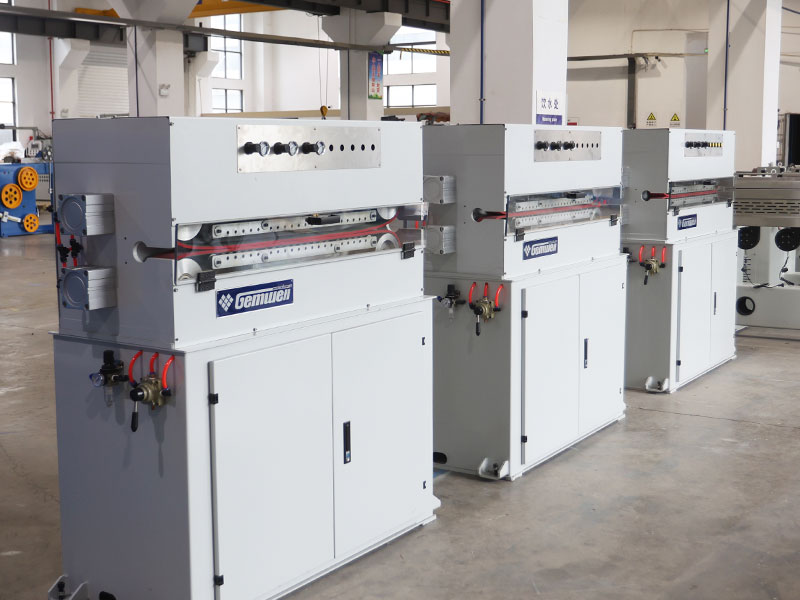

● Teleskopická trouba 1 ks
● Pneumatická trubka nuceného chlazení    1 jednotka
● Řemenový naviják typu Ø400 1 jednotka
● Navíjecí stroj typu Ø500 s poháněnou hřídelí 1 jednotka
● Měřič průměru 1 jednotka
● Inkoustová tiskárna 1 jednotka
● Řídicí systém 1 jednotka


TECHNICKÉ SPECIFIKACE

Typ struktury Dvoukolový ovinovací stroj s přítlačným válečkem typu s konstantním napětím/aktivní ovinovací stroj (patent č. CN114649118A)
Vhodný typ drátu Používá se hlavně pro vysokorychlostní paralelní páry vedení pro přenos signálu MINI-SAS, QSFP, také pro datová vedení, řídicí vedení, speciální kabely a další obalování drátů.
Použitelné materiály AL, MYLAR, MĚDĚNÁ FÓLIE, PTFE atd.
Použitelný průměr drátu Optimální rozsah:Ø0,2-1,5mm
Specifikace produktu Optimální rozsah:Ø0,25*0,50-1,6*3,0mm
Maximální rychlost MAX3500RPM (bez zatížení), skutečná rychlost spouštění je nastavena podle požadavků na drát
Rozsah rychlosti drátu 1-25m/min, rozsah rychlosti se liší podle typu drátu.
Vnější průměr cívky s páskou Optimální rozsah:Ø180*100
Šířka pásky 1,5-15 mm
Vnitřní průměr cívky s páskou 30/50,8/76 univerzální
Balící hřiště 2-30mm, nastavení programu
Rozsah napětí 1N-30N/100g-3000g
Výkon hlavního motoru 4,4kW servomotor
Tejpovací síla Servomotor 0,2 kW
Napnutí balicí pásky Servomotor 1,8 kW
Přijímací síla 0,4kW servopřevodový motor
Výplatní síla 0,4kW převodový motor
Přijímací síla Servomotor 0,4 kW
Výkon vinutí 0,4KW servo ovladač pohybu
Délka pásky 1 cívka 3 cívky, bez přestřižení drátu při výměně cívky
Kontrola pásky Automatické vypnutí, když se páska vybije a přetrhne.

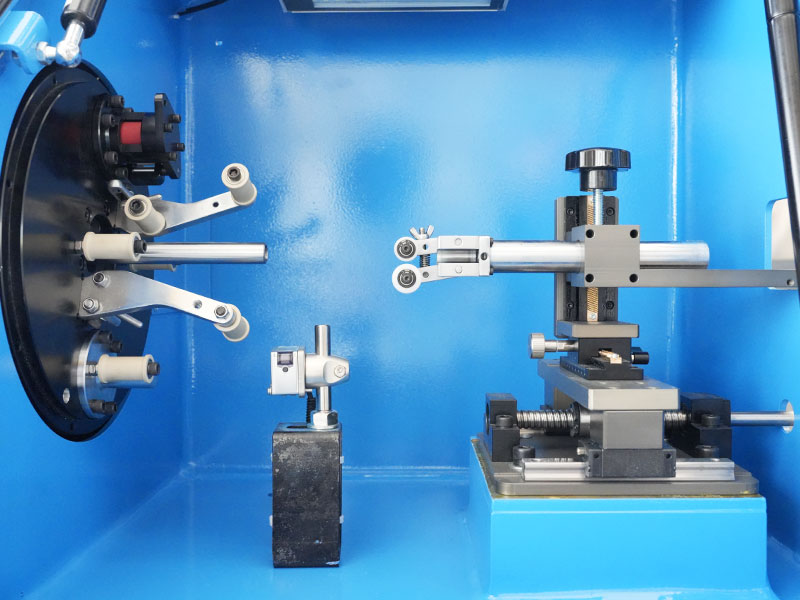

Forma na obalování páskou Vnitřní forma pásky je upevněna na centrálním vedení, vnější forma vodícího kola drátu je upevněna na trubici pro uložení pásky. Obě formy jsou výsuvné a pohyblivé.
Přesnost omotávání páskou Tolerance stoupání: ± 1 %, tolerance tahu: ± 1 %.
Míra překrytí 0-80%, nastavení programu
Správa formule Do PLC lze uložit digitální výrobu, napětí, vnější průměr, rozteč, S/Z, vzdálenost řádků, tlak vzduchu a další data.
Nastavení napětí Napínací prvky ovinovací pásky/odvíjení/navíjení/omotávání jsou servomotory, proces SOP je uložen v PLC.
Bezpečnostní ochrana Splňujte standardy CE, s automatickou detekcí a predikcí teploty/vibrací/hluku/tlaku.




VLASTNOSTI PRODUKTU

● Vysoká produktivita: Otočné tělo je staticky vyvážené a dynamicky vyvážené pro testování a korekci. Při běhu má stroj malé vibrace a nízký hlas. Při dlouhodobém nepřetržitém vysokorychlostním provozu vřeteno nevytváří teplo. Má vysokou efektivitu výroby a hospodárnost.

● Stabilní napětí: K vytahování pásu z cívky stejnoměrnou rychlostí se používá dvoukolový válec, aby se eliminovaly změny napětí způsobené změnami vnějšího průměru zásobníku pásky. Ovinovací napětí je dosaženo řízením vnějšího průměru hotového kabelu, to znamená, že čím větší je napětí, tím menší je vnější průměr; čím menší napětí, tím větší je vnější průměr. Po dvoukolovém otočném válečku prochází páska pouze dvěma navíjecími válečky, které jsou velmi blízko středové ose otáčení, aby se navinuly přímo na drát. Proto lze eliminovat různé ovlivňující faktory, jako je odstředivá síla a odpor větru, což vede ke stabilnímu napětí.

● Přesná výška tónu: Vezmeme-li hlavní naviják jako měřítko pohybu, hlavní naviják a každý otočný rám využívají servopohybový ovladač pro přesné do sebe zapadající ovládání pohybu, takže lze dosáhnout přesné rozteče balení při jakékoli rychlosti.

● Úspora práce: Na vstupním konci drátu každé ovíjecí hlavy je instalováno upínací zařízení. Upínací sílu lze nastavit bez poškození drátu; drát může být vytažen v opačném směru; Správa konfiguračního režimu, načtení vzorce SOP jedním kliknutím, příprava spuštění jedním kliknutím a spuštění jedním kliknutím; Zastavte a vypněte, když je páska rozbitá / dokončená / odměřená, inteligentní ovládání, úspora pracovní síly.

● Nízká poruchovost: žádný sběrný kroužek, žádné uhlíkové kartáče, kromě pravidelné výměny opotřebitelných dílů - vodící váleček pásky, nízká poruchovost.

● Snadná údržba: Použití řízení sběrnice Profinet, rychlý přenos signálu, nízké rušení, kabel pro vzdálenou detekci poruch. Odstraňování problémů a údržba jsou k dispozici bez ohledu na to, zda se stroj nachází v jakékoli zemi na světě, pokud existuje komunikační síť, lze poskytovat rychlé služby vzdálené údržby.

Související Produkty
  • 0

    Doba založení

  • 0

    Zastavěná plocha (m²)

  • 0

    Počet zaměstnanců

  • 0+

    Duševní vlastnictví

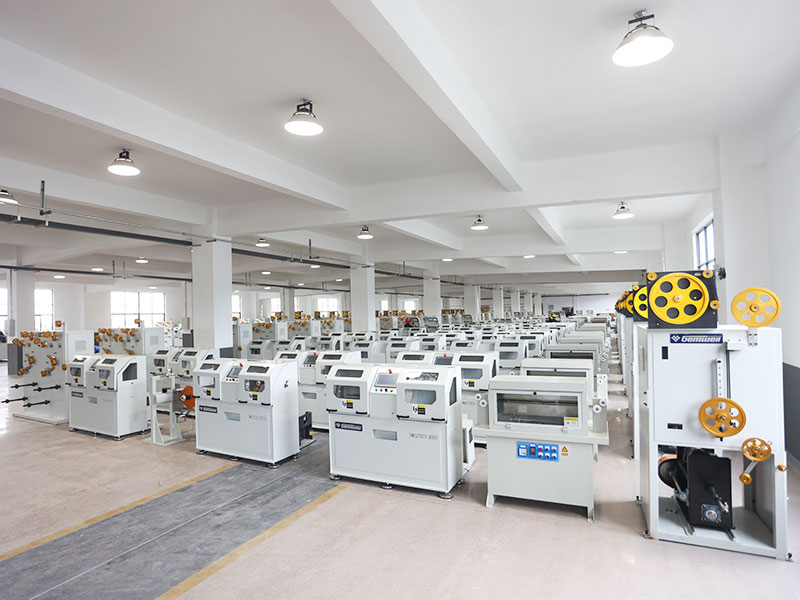

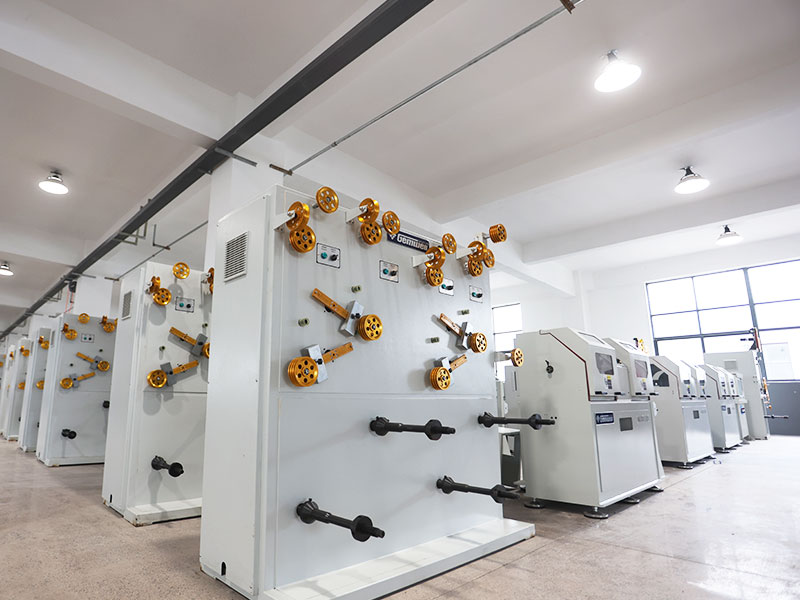

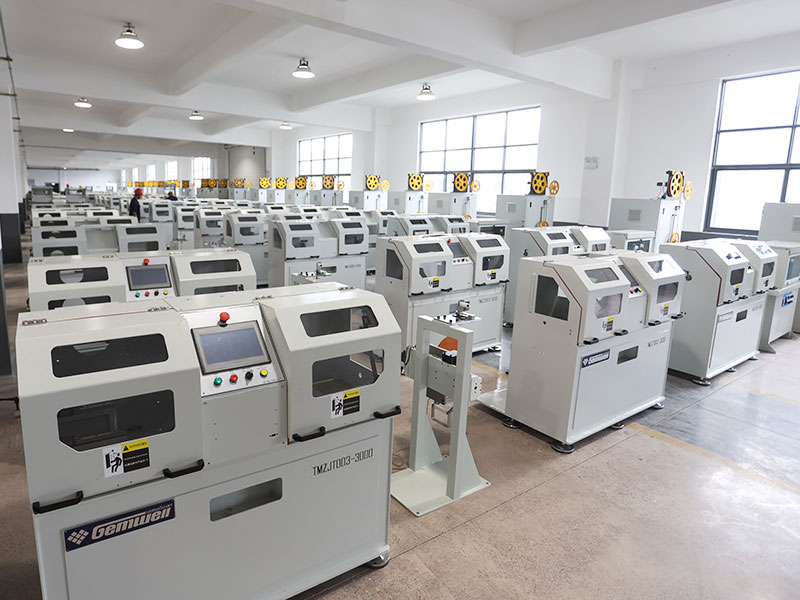

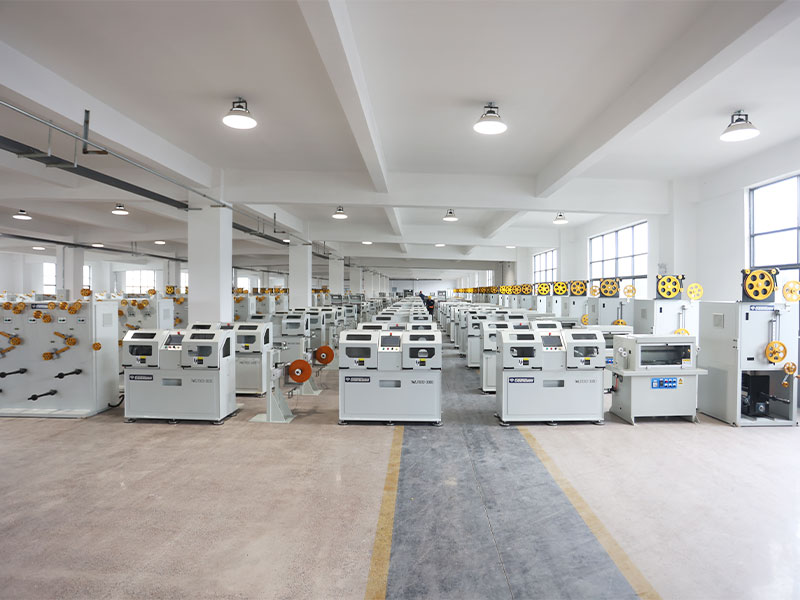

Vyspělá továrna, na kterou se můžete spolehnout
