Páskovací stroj Servo Spit Active Type pro ultrajemný drát Výrobci

Zpět na seznam
Stroj na páskování drátu Servo Spit Active Type

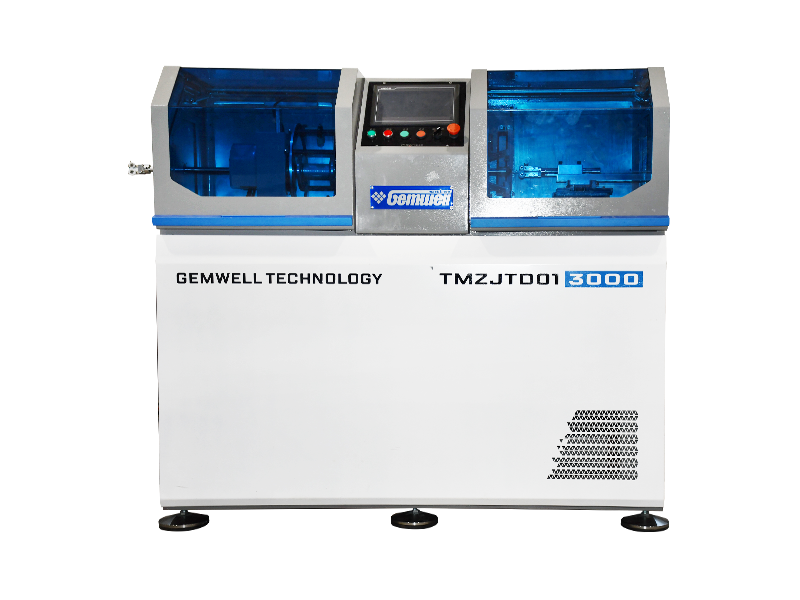

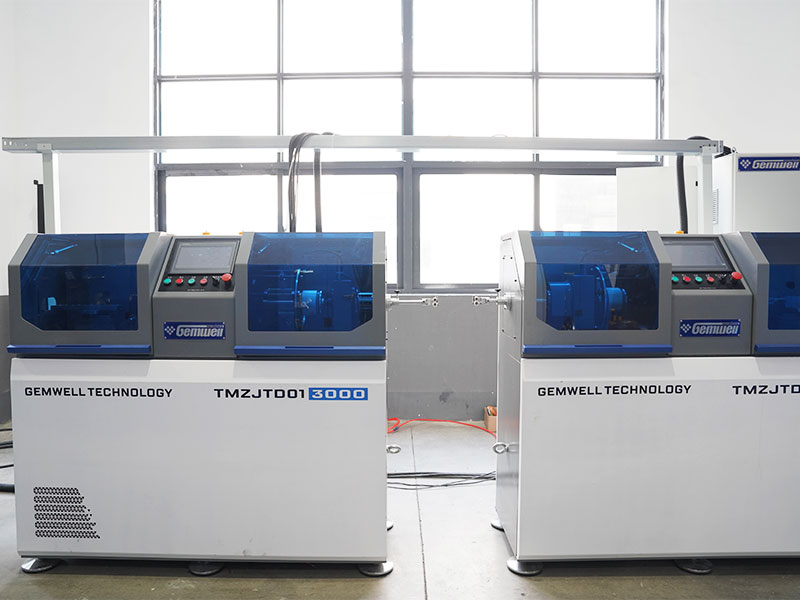

Páskovací stroj Servo Spit Active Type pro ultrajemný drát

Ultrajemné dráty se používají v různých oblastech, jako jsou mobilní telefony, notebooky, iPady, lékařství, vojenství, letectví, kosmonautika, mikrokoaxiální vedení atd.. Dráty se specifikací AWG36 nebo vyšší mají vlastnosti malého průměru vodiče, nízké pevnosti v tahu a úzké šířky obalového materiálu. Při výrobě balení a navíjení materiálu pásky na vnější povrch materiálu vodiče vyžaduje proces balení extrémně nízké napětí při balení. Stabilita rozteče pásku, napětí pásku, napětí drátu jádra významně přispívá ke stanovení impedance kabelu, útlumu, ztrátě zpětného toku a některých dalších testovacích indexů. Ovinovací stroje s vynikajícím výkonem mohou nejen produkovat vysoce kvalitní ultrajemný drát, ale také dosahovat vyšších výrobních výnosů, čímž určují pozici na trhu a tržní konkurenceschopnost výrobců drátů. Během posledních 20 let se GEMWELL věnuje výzkumu a inovacím balicích strojů. Díky neustálým vylepšením a upgradům se GEMWELL Servo Spit Active Type Taping Machine pro ultrajemný drát ukázal jako lepší volba pro nahrazení tradičních modelů a procesů ovinovacích strojů. Následující konfigurace je pro standardní nastavení dvou páskovacích hlav. Uživatelé mohou zvýšit nebo snížit počet balicích hlav podle různých procesů výroby kabelů. Specifikace a typy navíjení, odvíjení a navijáku lze také přizpůsobit a upravit podle různých specifikací průměru drátu.

Poptávka +
PŘEDCHOZÍ:Žádný předchozí produkt
DALŠÍ:Aktivní páskovací stroj Servo Spit pro paralelní párový signální drát
Produkt Podrobnosti

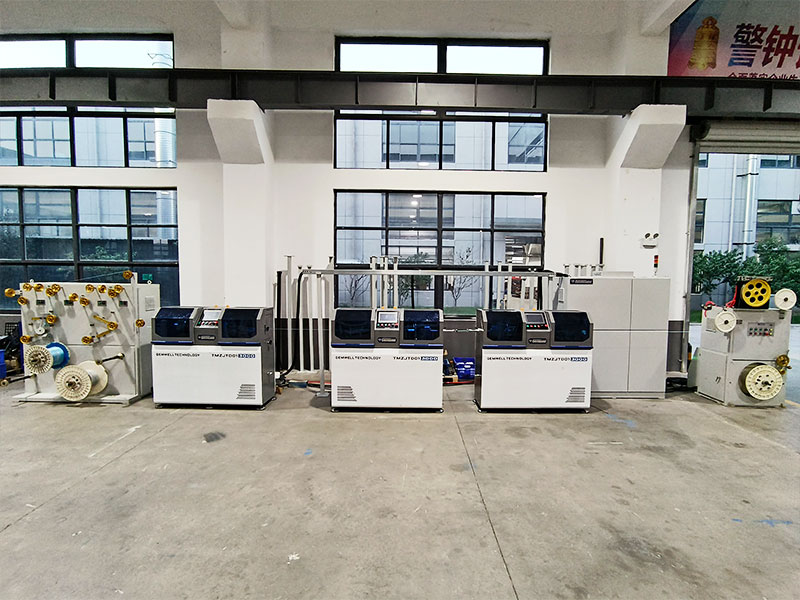

KOMPONENTY

● Ø300 příkon 1 jednotka
● Napínací stojan 1 jednotka

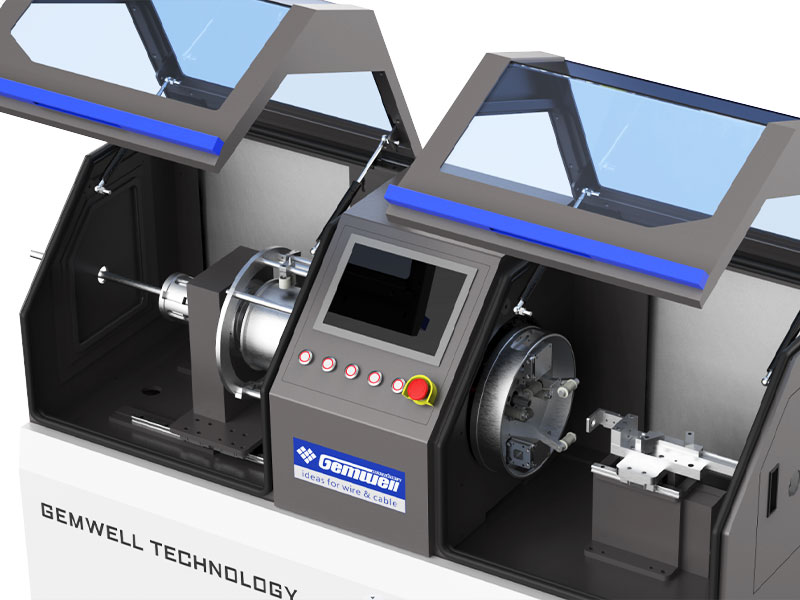

● Páskovací hlava aktivního ovinovacího stroje typu Spit 1 1 jednotka
● Měřidlo průměru
● Aktivní ovinovací stroj typu Spit páskovací hlava 2 1 jednotka
● Měřidlo průměru
● Naviják řemene typu Ø300 1 jednotka
● Zkoušečka jisker
● Navíjecí stroj typu hřídele Ø300 1 jednotka
● Řídicí systém 1 jednotka


TECHNICKÉ SPECIFIKACE

Typ struktury Dvoukolový ovinovací stroj s přítlačným válečkem typu s konstantním napětím/aktivní ovinovací stroj (patent č. CN114649118A)
Vhodný typ drátu Používá se hlavně pro jemné koaxiální vedení, jemné signální vedení, lze jej také použít pro jemné vysokorychlostní přenosové vedení, řídicí vedení, speciální kabely a další ovíjecí a balicí pásky s kruhovým drátem.
Použitelné materiály AL, MYLAR, MĚDĚNÁ FÓLIE, PTFE atd.
Použitelný průměr drátu Optimální rozsah:Ø0,2-1,5mm
Specifikace produktu Optimální rozsah:Ø0,3-2,0mm
Maximální rychlost MAX2500RPM (bez zatížení), skutečná rychlost spouštění je nastavena podle požadavků na drát
Rozsah rychlosti drátu 0,5-10m/min, rozsah rychlosti se liší podle různých typů drátu.
Vnější průměr cívky s páskou Optimální rozsah:Ø100*100
Šířka pásky 1,5-10 mm
Vnitřní průměr cívky s páskou 30 mm
Balící hřiště 0,5-10mm, nastavení programu
Rozsah napětí 5N-50N/500g-5000g
Výkon hlavního motoru 3KW servo ovladač pohybu
Tejpovací síla Servomotor 0,2 kW
Napnutí balicí pásky Servomotor 1,8 kW
Přijímací síla 400-kolový páskový traktor, 0,4kW servomotor
Výplatní síla 0,4kW převodový motor
Přijímací síla Servomotor 0,4 kW
Výkon vinutí 0,4KW servo ovladač pohybu
Délka pásky 1 cívka 3 cívky, bez přestřižení drátu při výměně cívky
Kontrola pásky Automatické vypnutí, když se páska vybije a přetrhne.
Forma na obalování páskou Vnitřní forma pásky je upevněna na centrálním vedení, vnější forma vodícího kola drátu je upevněna na trubici pro uložení pásky. Obě formy jsou výsuvné a pohyblivé.
Přesnost omotávání páskou Tolerance stoupání: ± 1 %, tolerance tahu: ± 1 %.
Míra překrytí 0-80%, nastavení programu
Správa formule Do PLC lze uložit digitální výrobu, napětí, vnější průměr, rozteč, S/Z, vzdálenost řádků, tlak vzduchu a další data.
Nastavení napětí Napínací prvky balení/odvíjení/navíjení/obalování jsou servomotory, proces SOP je uložen v PLC.
Bezpečnostní ochrana Vyhovuje standardu CE, s automatickou detekcí a predikcí teploty/vibrací/hluku/tlaku.




VLASTNOSTI PRODUKTU

● Vysoká produktivita: Otočné tělo je staticky vyvážené a dynamicky vyvážené pro testování a korekci. Při běhu má stroj malé vibrace a nízký hlas. Při dlouhodobém nepřetržitém vysokorychlostním provozu vřeteno nevytváří teplo. Má vysokou efektivitu výroby a nákladovou efektivitu.

● Stabilní napětí: K vytahování pásu z cívky stejnoměrnou rychlostí se používá dvoukolový válec, aby se eliminovaly změny napětí způsobené změnami vnějšího průměru zásobníku pásky. Ovinovací napětí je dosaženo řízením vnějšího průměru hotového kabelu, to znamená, že čím větší je napětí, tím menší je vnější průměr; čím menší napětí, tím větší je vnější průměr. Po dvoukolovém otočném válečku prochází páska pouze dvěma navíjecími válečky, které jsou velmi blízko středové osy otáčení, aby se navinuly přímo na drát. Proto lze eliminovat různé ovlivňující faktory, jako je odstředivá síla a odpor větru, což vede ke stabilnímu napětí.

● Přesná výška tónu: Vezmeme-li hlavní naviják jako měřítko pohybu, hlavní naviják a každý otočný rám jsou vybaveny servopohybovým ovladačem pro přesné do sebe zapadající ovládání pohybu, takže lze dosáhnout přesné rozteče balení při jakékoli rychlosti.

● Úspora práce: Na vstupním konci drátu každé ovíjecí hlavy je instalováno upínací zařízení. Upínací sílu lze nastavit bez poškození drátu; drát může být vytažen v opačném směru; Správa konfiguračního režimu, načtení vzorce SOP jedním kliknutím, příprava spuštění jedním kliknutím a spuštění jedním kliknutím; Zastavte a vypněte, když je páska rozbitá / dokončená / odměřená, inteligentní ovládání, úspora pracovní síly.

● Nízká poruchovost: žádný sběrný kroužek, žádné uhlíkové kartáče, kromě pravidelné výměny opotřebitelných dílů - vodící váleček pásky, nízká poruchovost.

● Snadná údržba: Použití řízení sběrnice Profinet, rychlý přenos signálu, nízké rušení, kabel pro vzdálenou detekci poruch. Odstraňování problémů a údržba jsou k dispozici bez ohledu na to, zda se stroj nachází v jakékoli zemi na světě, pokud existuje komunikační síť, lze poskytovat rychlé služby vzdálené údržby.
