Jaké jsou hlavní části vytlačovacího stroje? víš?

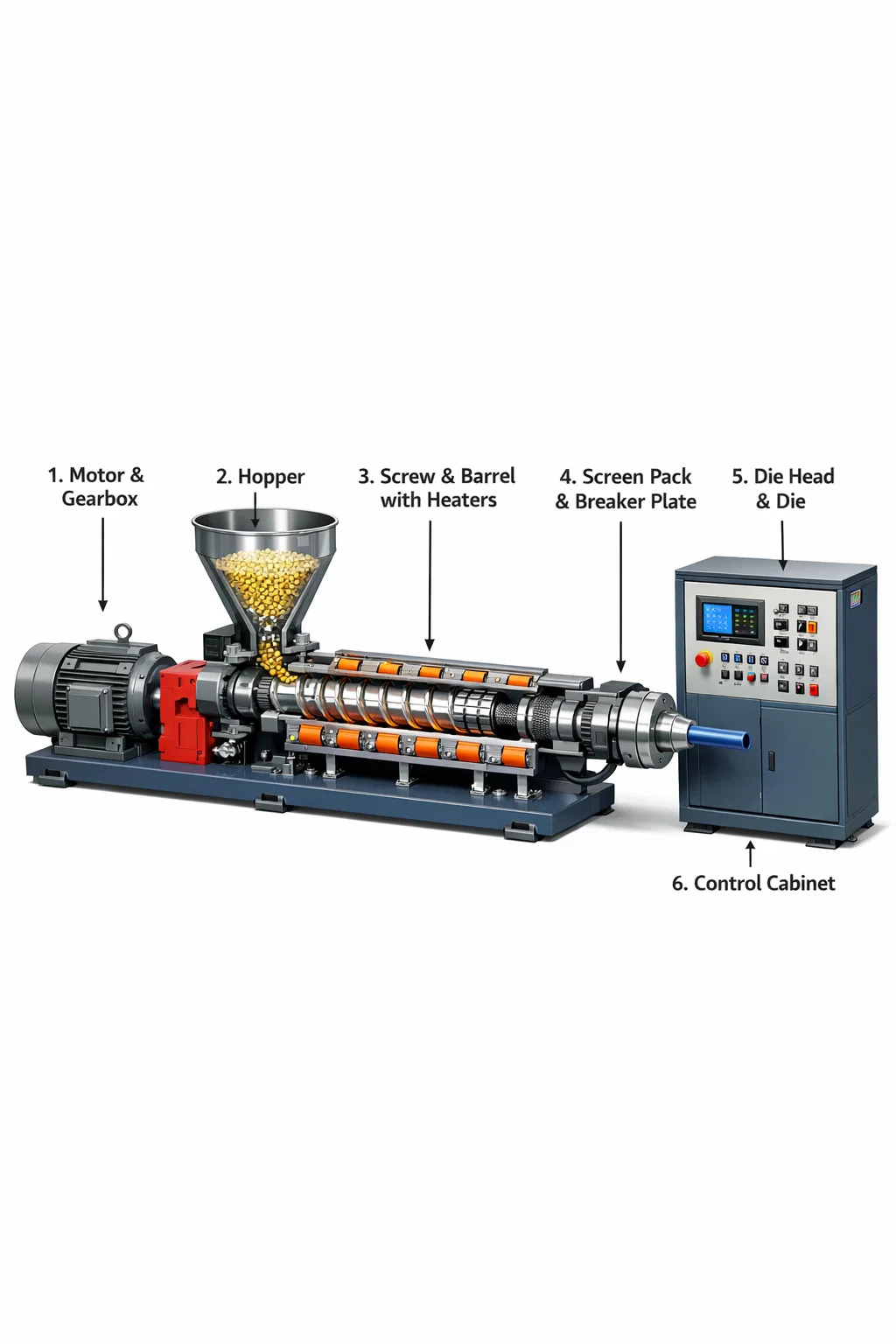

Ačkoli an vytlačovací stroj vypadá jako objemná, těžká kovová skříň, její vnitřní struktura je velmi propracovaná. Můžeme si jej představit jako „přehřáté směšovací čerpadlo“, které se skládá převážně z následujících hlavních částí:

1. Výkon srdce: Motor a převodovka

Odtud pramení „síla“ stroje.
Motor: Poskytuje rotační výkon, jako motor elektrického ventilátoru.
Převodovka: Motor se otáčí velmi rychle, ale extrudér potřebuje „pomalý a stálý“ výkon. Převodovka snižuje rychlost otáčení a zároveň zesiluje sílu k pohonu těžkého šroubu.

2. Oblast krmení: Zásobník

Toto jsou „ústa“ stroje.
Jedná se o nádobu ve tvaru trychtýře nainstalovanou na horní straně stroje. Nasypete do něj plastové pelety, prášek nebo kovové kousky a ty propadnou trychtýřem do stroje.

3. Workshop zpracování: Šroub a hlaveň

Toto je nejdůležitější část extrudéru.
Hlaveň: Silná, dlouhá kovová trubka, která obepíná šroub a vydrží extrémně vysoký tlak.
Šroub: Obrovská část ve tvaru spirály ležící uvnitř hlavně. Když se otáčí, tlačí suroviny dopředu jako šroub.
Topná tělesa: Kroužky topných prvků připevněné na vnější straně hlavně. Zahřívají sud a umožňují, aby se suroviny uvnitř během procesu tlačení postupně roztavily na „kaši“.

4. Ochranná bariéra: Balení stínítka a přerušovací deska

Poté, co se suroviny roztaví na „kaši“, musí projít bariérou, než vytečou ven.
Přerušovací deska: Ocelová deska s mnoha malými otvory, která přeměňuje turbulentní proudění kapaliny na přímý proud.
Screen Pack: Umístěný těsně proti přerušovací desce, filtruje všechny neroztavené kousky nebo prach ze surovin a zajišťuje čistý výstup.

5. Forma: Die Head & Die

To je „forma“, která určuje tvar hotového výrobku.
Filtrovaná surovina je tlačena až do samé přední části stroje.
Vytlačovací hlava je spojovací částí a matrice je výstup se specifickým tvarem. Surovina je násilně vytlačována z tohoto výstupu a okamžitě se transformuje do tvaru trubek, plechů nebo profilů.

6. Ovládací centrum: Elektrická ovládací skříň (řídicí systém)

To je "mozek" stroje.
Má mnoho knoflíků, spínačů nebo dotykových obrazovek používaných k nastavení, která část hlavně se má ohřívat a jak rychle se má šroub otáčet. Operátor zde zadává příkazy, aby se ujistil, že celý extruder funguje správně.
