Co dělá SATA kabel? Funkce, typy a tipy

Co dělá SATA kabel? Přímá odpověď

Kabel SATA (Serial ATA) slouží jednomu základnímu účelu: vytváří vysokorychlostní komunikační kanál mezi úložným zařízením – jako je pevný disk (HDD), jednotka SSD (SSD) nebo optická jednotka – a základní deskou počítače. Bez tohoto kabelu váš systém nemůže z těchto úložných zařízení číst ani na ně zapisovat, což v praktickém smyslu znamená žádný operační systém, žádné soubory a žádný funkční počítač.

Ve skutečnosti existují dva typy kabelů SATA, které spolupracují v jakémkoli nastavení úložiště: datový kabel SATA , který přenáší datové signály mezi jednotkou a základní deskou, a SATA napájecí kabel , který dodává elektrickou energii z napájecího zdroje (PSU) do samotného pohonu. Obojí je nezbytné – disk s připojeným pouze jedním ze dvou jednoduše nebude fungovat.

Fyzická konstrukce těchto kabelů – od tloušťky izolace až po čistotu vodičů – významně závisí na výrobním procesu, který je za nimi. Moderní kabely SATA se vyrábějí pomocí přesných vytlačovacích strojů na dráty a kabely, které rovnoměrně nanášejí izolaci na měděné vodiče a zajišťují integritu signálu po celé délce kabelu. Tento výrobní detail není triviální; přímo ovlivňuje přenosové rychlosti, tepelnou odolnost a dlouhodobou životnost.

Jak kabely SATA přenášejí data: technický mechanismus

SATA používá metodu sériového přenosu, což znamená, že datové bity jsou odesílány jeden po druhém v nepřetržitém proudu, nikoli paralelně. To byl významný odklon od staršího standardu PATA (Parallel ATA), který posílal více bitů současně, ale vyžadoval široké ploché kabely a trpěl rušením přeslechů při vyšších rychlostech.

Datový kabel SATA obsahuje 7 pinů a 3 vodiče : dva páry diferenčních signálových vedení pro vysílání a příjem dat a tři zemnící vedení, která snižují elektromagnetické rušení. Diferenciální signalizace znamená, že kabel vysílá stejný signál dvakrát – jednou normálně a jednou inverzně – a přijímací zařízení oba porovná, aby odfiltrovalo šum. Tento přístup umožňuje SATA kabelům spolehlivě pracovat na vysokých frekvencích bez problémů s rušením, které sužovaly starší standardy.

Srovnání rychlosti generací SATA

SATA III, která funguje na 6 Gb/s s efektivním stropem propustnosti kolem 600 MB/s , je současný standard používaný prakticky ve všech spotřebitelských sestaveních stolních počítačů a notebooků. Samotný fyzický kabel je zpětně kompatibilní napříč všemi třemi generacemi – kabel SATA III může připojit disk SATA I – i když rychlosti budou omezeny na maximum pomalejšího zařízení.

Napájecí kabel SATA: Co dělá a proč na tom záleží

Napájecí konektor SATA je 15kolíková zástrčka, která dodává tři samostatné úrovně napětí do připojeného disku: 3,3V, 5V a 12V . Každé napětí slouží v rámci vnitřních součástí měniče jiné funkci. 12V linka primárně napájí motor v pevných discích a roztáčí plotny rychlostí 5 400 nebo 7 200 ot./min. Vedení 5V napájí logickou desku měniče a elektroniku pro čtení/zápis. 3,3V linka, představená v revizi standardu SATA, je používána některými moderními SSD pro jejich nízkoenergetické řídicí obvody.

15pinový napájecí konektor SATA nahradil starší 4pinový konektor Molex používaný v systémech PATA. Nabízí mnohem tenčí profil, snadnější vedení uvnitř pouzdra a schopnost přenášet všechny tři úrovně napětí současně prostřednictvím jediného konektoru. Typický 2,5palcový SSD ve stylu notebooku čerpá pouze z 5V linky a spotřebuje jen 1–3 watty při zátěži , zatímco 3,5palcový stolní pevný disk rotující rychlostí 7 200 ot./min může dosáhnout až 8–10 wattů během operací vyhledávání — primárně přes 12V lištu.

Kvalita kabeláže v napájecím kabelu SATA – zejména průřez měděných vodičů a konzistence izolace – ovlivňuje stabilitu napětí při zatížení. Zde se výrobní procesy, jako jsou ty, které se používají při výrobě drátových a kabelových extruderů, stávají přímo relevantními pro výkon v reálném světě.

Jak Extrudér drátů a kabelů Technologie tvaruje kvalitu kabelu SATA

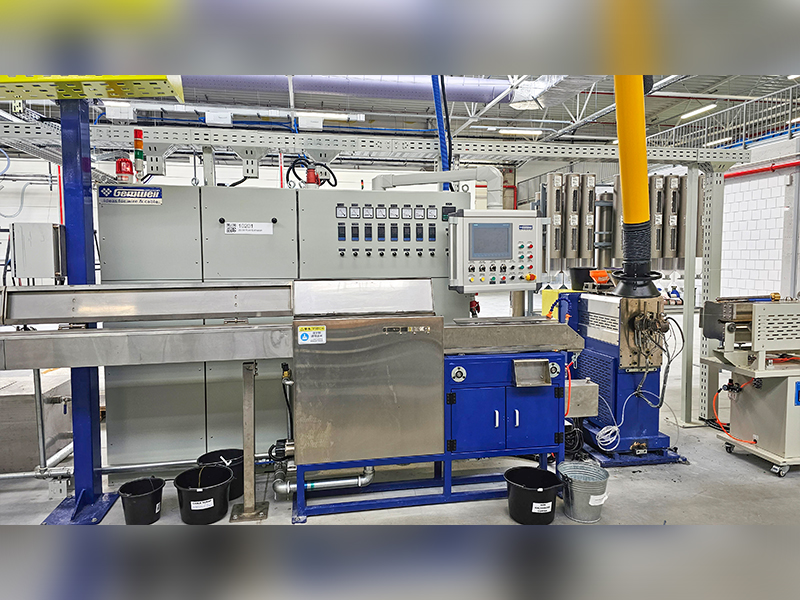

Každý kabel SATA začíná svůj život na vytlačovací lince. Extrudér drátů a kabelů je stroj, který tlačí roztavený termoplastický materiál — nejčastěji PVC (polyvinylchlorid), LLDPE (lineární nízkohustotní polyethylen) nebo FEP (fluorovaný etylen propylen) — skrz matrici kolem měděného vodiče, čímž se vytváří konzistentně potažený drát. Toto není druhotný detail; kvalita vytlačování určuje rovnoměrnost tloušťky izolace, dielektrické vlastnosti, teplotní odolnost a to, jak dobře kabel vydrží roky používání.

Konkrétně při výrobě kabelů SATA musí extrudér drátů a kabelů nanášet izolaci na velmi jemné vodiče s extrémní přesností. Obvykle se používají datové kabely SATA 28 AWG vodičů pro signální vedení a 26 AWG vodičů pro pozemní vedení. U těchto měřidel může i malá odchylka v tloušťce izolace – řekněme 0,02 mm od specifikace – změnit charakteristiku impedance kabelu a ovlivnit integritu signálu na frekvencích 6 Gb/s požadovaných SATA III.

Co ovlivňuje kvalita vytlačování hotového kabelu

• Ovládání impedance: Kabely SATA jsou určeny k udržení rozdílové impedance 100 ohmů (±10 %). Nekonzistence vytlačování způsobují změny impedance, které způsobují odrazy signálu a chyby dat.
• Dielektrická konstanta: Zvolený izolační materiál a to, jak stejnoměrně je aplikován extrudérem drátů a kabelů, určuje, jak rychle se signály šíří kabelem – přímo ovlivňující latenci na úrovni nanosekund.
• Teplotní odolnost: PVC izolace extrudovaná na správnou tloušťku obvykle zvládne teploty od -20 °C do 80 °C. Thin spots created by poorly calibrated extruder machinery lead to insulation breakdown under sustained heat from a loaded drive or a warm case interior.
• Flexibilní životnost: Jak many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Přilnavost vodiče: Správná vytlačovací teplota a tlak zajišťuje čisté přilnutí izolace k plášti vodiče bez dutin, které by časem umožnily pronikání vlhkosti.

Špičkoví výrobci kabelů provozují své linky na vytlačování drátů a kabelů s jiskrovým testováním v reálném čase a systémy měření průměru, které kontrolují každý metr vytlačovaného drátu, zda neobsahuje vady. Kabely SATA pro spotřebitele od renomovaných značek obvykle procházejí těmito kontrolami kvality. Ultra levné kabely od neznámých dodavatelů – často prodávané ve velkém online – tyto kroky často přeskakují, což vede ke kabelům, které zpočátku fungují dobře, ale během 12–18 měsíců se vyskytnou občasné chyby.

Ploché vs. kulaté kabely SATA: Konstrukční rozdíly a kdy na nich záleží

Datové kabely SATA se dodávají ve dvou hlavních fyzických formátech: ploché (páskové) a kulaté. Oba nesou stejné 7pinové uspořádání signálu, ale jejich vnitřní konstrukce a praktické chování se značně liší.

Ploché SATA kabely jsou výchozí styl dodávaný s většinou základních desek. Vodiče jsou položeny vedle sebe a zapouzdřeny v plochém termoplastickém plášti, typicky vyráběném extrudérem plochých kabelových drátů a kabelů nebo procesem laminování. Jejich výroba je levná, úhledně leží na povrchu a lze je snadno nasměrovat podél vnitřních okrajů skříně PC. Mají však omezený poloměr ohybu – jejich nucení do těsných křivek může zalomit vodiče a způsobit degradaci signálu nebo fyzické poškození izolace v namáhaných bodech.

Kulaté nebo opletené kabely SATA mají jednotlivě izolované vodiče stočené nebo svázané dohromady uvnitř kulatého vnějšího pláště. Tato konstrukce poskytuje lepší flexibilitu, usnadňuje vedení těsnými kanály pro správu kabelů a nabízí nepatrně lepší stínění proti EMI díky uspořádání signálových vodičů s kroucenými páry. Jejich výroba je dražší, protože každý vodič musí před montáží projít zvlášť extrudérem drátu a kabelu.

Pravoúhlé vs. přímé konektory

Kromě plochých vs. kulatých kabelů SATA také přicházejí s přímými nebo pravoúhlými (90stupňovými) konektory na jednom nebo obou koncích. Pravoúhlý konektor je zvláště užitečný, když je jednotka namontována blízko bočního panelu skříně, kde by přímý konektor vyčníval ven a potenciálně blokoval proudění vzduchu nebo bránil panelu v uzavření. Pravoúhlé konektory zavádějí malou koncentraci mechanického napětí v místě ohybu, takže kvalita kabelu – zejména robustnost zalisování na vstupu konektoru – se v těchto konfiguracích stává důležitější.

Běžné známky toho, že kabel SATA selhává

SATA kabely selžou a dělají to častěji, než většina lidí očekává. Protože příznaky vadného kabelu úzce napodobují příznaky vadného disku, kabely jsou při odstraňování problémů často přehlíženy. Vědět, co hledat, šetří čas a zabraňuje zbytečným výměnám disků.

• Přerušovaná detekce jízdy: Systém BIOS nebo operační systém disk někdy vidí, ale ostatní ne. Jedná se o klasický příznak uvolněného nebo poškozeného konektoru datového kabelu SATA, který nemá konzistentní kontakt s kolíky.
• Časté chyby čtení/zápisu: Aplikace hlásí chyby při přístupu k souborům nebo OS zaznamenává chyby disku do prohlížeče událostí. Pokud diagnostika SMART ukazuje, že samotný disk je v pořádku, kabel je dalším logickým podezřelým.
• Náhlý pokles výkonu: SSD SATA III, které normálně čte rychlostí 500 MB/s, najednou testuje rychlostí 150 MB/s. Tato rychlost odpovídá šířce pásma SATA I – což je známka toho, že linka se domlouvá až na nejnižší společný jmenovatel kvůli chybám signálu na degradovaném kabelu.
• Cvakání nebo neotáčení disků: I když to obvykle ukazuje na problém s mechanickým pohonem, problémy s napájecím kabelem mohou způsobit, že pohon nedostává dostatečné napětí k roztočení motoru, což má za následek podobné příznaky.
• Selhání spouštění po přesunutí případu: Přesouvání PC způsobuje ohýbání a posun kabelů. Kabel, který byl funkční na hranici, může po jediném přemístění zcela ztratit kontakt.

Oprava ve všech těchto případech je často a Náhradní kabel 3–8 USD , přesto lidé často tráví hodiny diagnostikou na dokonale dobrém disku. Vždy nejprve vyměňte kabel, když se náhle objeví problémy s úložištěm bez předchozích příznaků opotřebení disku.

SATA kabely v různých aplikacích zařízení

Zatímco stolní počítače jsou nejběžnějším prostředím pro kabely SATA, rozhraní se objevuje napříč širokou škálou hardwaru – a požadavky na kabely se mění v závislosti na aplikaci.

Stolní počítače

Standardní 3,5palcové pevné disky a 2,5palcové SSD v desktopových věžích využívají datové a napájecí konektory SATA plné velikosti. Základní desky ve formátu ATX obvykle poskytují 4 až 8 portů SATA , umožňující více jednotek. Špičkové desky HEDT (High-End Desktop) mohou nabídnout až 12 portů SATA pro sestavení náročná na úložiště, jako jsou servery NAS nebo pracovní stanice pro úpravu videa.

Přenosné počítače

Notebooky používají 2,5palcové disky se stejným rozhraním SATA, ale kabel je obvykle velmi krátký, někdy přímo připojitelný pásek integrovaný do sestavy pozice pro disk. Poprodejní kabely SATA pro notebooky musí být vyrobeny podle přesných specifikací délky a flexibility – zde se stávají kritické vlastnosti ohybu pláště kabelu, které jsou částečně určovány výběrem materiálu drátu a kabelového extrudéru, protože kabel snáší namáhání pokaždé, když se šasi během normálního používání ohne.

Servery a zařízení NAS

V serverových prostředích musí kabely SATA splňovat vyšší standardy odolnosti, protože k jednotkám se přistupuje nepřetržitě, často 24 hodin denně, 7 dní v týdnu. Serverové kabely používají těžší izolační materiály a uzamykací konektory, aby se zabránilo náhodnému odpojení. Některá podniková nastavení používají eSATA (External SATA) pro připojení externích skříní úložiště – variantu, která používá jiný fyzický konektor, ale stejný signalizační protokol, s kabely, které jsou stíněné proti externímu EMI a jsou dimenzovány pro delší provozy až do 2 metry oproti typickému 1metrovému limitu interních SATA kabelů.

Optické mechaniky a specializovaný hardware

Jednotky DVD a Blu-ray také používají standardní připojení SATA, stejně jako některé páskové jednotky a určité průmyslové vestavěné systémy. Kabel plní stejnou funkci ve všech z nich: vytváří datovou cestu a dodává energii. Průmyslové aplikace někdy vyžadují kabely s širším teplotním rozsahem, což znamená, že výrobci musí používat různé izolační směsi prostřednictvím svých linek pro vytlačování drátů a kabelů – materiály jako síťovaný polyethylen (XLPE) namísto standardního PVC, určeného pro nepřetržitý provoz při 90 °C nebo vyšších.

SATA vs. jiná rozhraní úložiště: Kde se kabel vejde do většího obrazu

Porozumět tomu, co kabel SATA dělá, znamená také porozumět tomu, kde je ve srovnání s jinými technologiemi připojení úložiště, zvláště když se disky NVMe a M.2 staly běžnými.

Disky NVMe M.2 se zapojují přímo do slotu na základní desce a nevyžadují vůbec žádný samostatný kabel – přijímají datové signály i napájení přes samotný konektor M.2. Díky tomu jsou v kabelově řízené sestavě rychlejší a přehlednější. Kabely SATA však zůstávají široce relevantní, protože pevné disky stále dominují velkokapacitnímu úložišti s cenou za terabajt — 20TB HDD v současnosti stojí zlomek 20TB NVMe SSD — a všechny HDD používají rozhraní SATA. SATA SSD také zůstávají populární jako cenově dostupné možnosti upgradu ve starších systémech, které postrádají sloty M.2.

Výběr správného kabelu SATA: Na co se zaměřit

Ne všechny kabely SATA jsou stejné. Vzhledem k tomu, že samotný kabel je levný v poměru k jednotkám, které připojuje – a nákladům na ztrátu dat v důsledku selhání kabelu – vyplatí se pečlivě vybírat. Zde je to, co hodnotit:

Materiál vodiče a měřidlo

Hledejte kabely, které specifikují vodiče z bezkyslíkaté mědi (OFC). Drát OFC má méně nečistot než standardní měď, což znamená nižší odpor na jednotku délky a lepší přenos signálu. Vodič je tažen skrz matrici, aby se dosáhlo specifikované AWG tloušťky, pak prochází extrudérem drátů a kabelů, aby získal svůj izolační povlak. Kabely, které neuvádějí typ vodiče, se často vyrábějí z hliníku plátovaného mědí (CCA), který má zhruba 60 % vodivosti mědi a je křehčí při ohybovém namáhání.

Uzamykací jazýčky konektoru

Standardní konektory SATA nemají žádný uzamykací mechanismus. Spoléhají pouze na tření, aby zůstali na místě. V systému s vibracemi – v blízkosti výkonného ventilátoru, ve vozidle nebo v jakékoli mobilní aplikaci – je to skutečné riziko. Kabely s a uzamykací západka nebo přídržná spona na těle konektoru mechanicky zajistěte spojení a zabraňte náhodnému rozpojení. Mnoho prémiových kabelů tuto funkci obsahuje za malý příplatek.

Délka kabelu

Specifikace SATA umožňuje délky kabelů až 1 metr (přibližně 39 palců) pro vnitřní kabely. Většina předpřipravených systémů používá kabely v rozsahu 45–50 cm, což je dostatečné pro standardní konfigurace věže. K dispozici jsou delší kabely, ale představují větší odpor a potenciál pro degradaci signálu, takže se vyhněte nadměrné délce – použijte nejkratší kabel, který pohodlně dosáhne od portu základní desky k jednotce bez napětí nebo ostrých ohybů.

Materiál bundy

Vnější plášť kabelu – nanášený extrudérem drátů a kabelů jako finální vytlačovací vrstva ve vícevrstvých kabelových konstrukcích – určuje flexibilitu, teplotní odolnost a chemickou odolnost. Standardní kabely používají PVC, které je flexibilní a levné. Pro prostředí s vysokou teplotou (jako jsou servery namontované v hustém racku nebo průmyslové skříně) hledejte kabely s pláštěm LLDPE nebo FEP, které nabízejí lepší tepelnou odolnost a nižší uvolňování plynů – uvolňování chemických výparů, které mohou časem kontaminovat citlivou elektroniku v uzavřených skříních.

Značka a certifikace

Kabely od zavedených značek jako Sabrent, StarTech, Rosewill a Monoprice používají výrobní linky s konzistentní kontrolou kvality, včetně měření průměru inline během vytlačování a 100% testování spojitosti po montáži. Obecné kabely bez označení značky tyto kroky přeskočte. Seznam UL (pro severoamerické trhy) a označení CE (pro evropské trhy) značí, že kabel splňuje minimální elektrické bezpečnostní a konstrukční normy.

Jak to Properly Connect and Route SATA Cables

Na správné instalaci záleží stejně jako na kvalitě kabelu. Bezstarostně instalovaný vysoce kvalitní kabel nefunguje o nic lépe než levný.

1. Identifikujte porty SATA vaší základní desky. Obvykle jsou umístěny podél pravého okraje desky na systémech ATX, označených SATA0 až SATA5 nebo podobně. Nejprve použijte porty s nižším číslem; jsou často připojeny k primárnímu řadiči SATA, který poskytuje nejlepší výkon a podporu priority spouštění.
2. Připojte datový kabel. Datový konektor SATA je opatřen zářezem ve tvaru L, takže jej lze zasunout pouze v jedné orientaci. Pevně ​​jej zatlačte do datového portu disku, dokud neucítíte, že zcela sedí. Pokud používáte uzamykací lanko, zajistěte západku.
3. Připojte napájecí kabel. 15pinový napájecí konektor SATA je také klíčovaný a zasouvá se pouze jedním směrem. Vyžaduje větší vkládací sílu než datový konektor kvůli větší kontaktní ploše – vyvíjejte stálý rovnoměrný tlak místo kývání konektorem, což by mohlo ohnout nebo prasknout pouzdro konektoru.
4. Veďte kabel bez ostrých ohybů. Udržujte poloměr ohybu alespoň 25 mm (asi 1 palec) ve všech bodech podél kabelu. Ploché kabely jsou zvláště citlivé na zauzlování – pokud je k dispozici pravoúhlý konektor, použijte jej poblíž konce jednotky, abyste odstranili ohyb ve vstupním bodě konektoru, kde vzniká většina poruch.
5. Zajistěte přebytečnou délku kabelu. Pomocí stahovacích pásek nebo pásků na suchý zip svažte přebytečný kabel pryč od ventilátorů a cest proudění vzduchu. Nezajištěný kabel SATA se může vtáhnout do lopatky ventilátoru a způsobit poškození kabelu a selhání ventilátoru.
6. Po spuštění ověřte v BIOSu. Po instalaci přejděte do systému BIOS/UEFI a potvrďte, že se disk zobrazuje v seznamu úložných zařízení. Pokud tomu tak není, zkontrolujte připojení obou kabelů, než přijmete problém s jednotkou nebo základní deskou.

Výrobní řetězec za každým kabelem SATA

Chcete-li plně porozumět tomu, co kabel SATA dělá a proč na kvalitě záleží, pomáhá vysledovat výrobní proces, který jej vytváří. Jediný SATA kabel prochází několika výrobními fázemi, než se dostane do rukou výrobce PC.

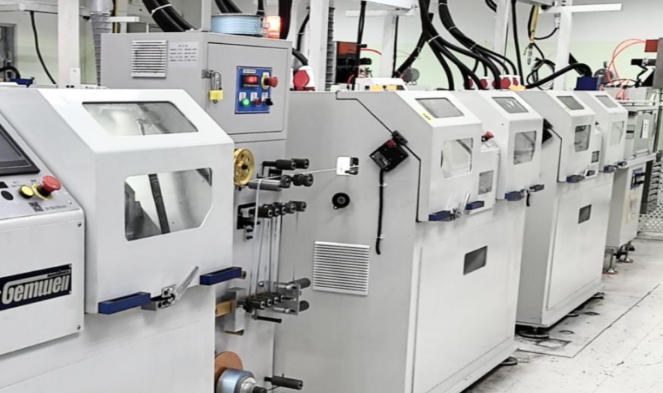

Začíná měděnou tyčí, taženou přes tažný stroj drátu k cílovému AWG měřidlu. Tažený drát pak prochází extrudérem drátů a kabelů, kde je nanesena termoplastická izolace. V jednošnekovém extrudéru – nejběžnějším typu při výrobě kabelů – se izolační směs přivádí ve formě pelet do vyhřívaného sudu, taví se a protlačuje přes matrici s křížovou hlavou, která potahuje drát, když se pohybuje. Rychlosti linky pro jemný drát jako 28 AWG obvykle běží na 100–600 metrů za minutu s pečlivě řízeným teplotním profilem extrudéru a rychlostí šneku, aby byla zachována konzistentní tloušťka izolace.

Po vytlačení jsou izolované vodiče sestaveny – buď položeny naplocho pro konstrukci plochých kabelů, nebo stočené do párů pro konstrukci kruhových kabelů. Konfigurace kroucených párů sledují specifické rychlosti kroucení (otáčky na jednotku délky) pro řízení rozdílové impedance. Sestavené vodiče pak mohou procházet druhým extrudérem drátů a kabelů, aby se nanesl celkový vnější plášť.

Následuje zakončení konektoru: konce kabelů se zkrátí na délku, odizolují a zalisují nebo zalisují plastovými kryty konektorů SATA. Celá sestava je poté testována na spojitost, zkraty a v některých případech vysokofrekvenční impedanční charakteristiky pomocí zařízení pro reflektometrii v časové doméně (TDR).

Celý tento proces – od linky na vytlačování drátů a kabelů až po hotové kabely – probíhá převážně v zařízeních po celé Číně, Tchaj-wanu a stále častěji ve Vietnamu a Indii. Rozdíl mezi kabelem za 2 $ a kabelem za 7 $ obvykle spočívá v tom, které kroky kontroly kvality se provádějí a jak přísně je proces vytlačování drátu a kabelu během výroby sledován.
