Průzkum klíčových technických aspektů v průmyslu humanoidních robotických kabelů

Kabelový svazek humanoidního robota je sbírka elektrických vodičů a kabelů, které spojují různé součásti robota a provádějí kritické funkce přenosu energie, ovládání signálu a datové komunikace a je známý jako „krevní cévy“ a „nervový systém“ humanoidního robota.

Celkově jsou požadavky na výkon kabelových svazků humanoidních robotů vyšší než u průmyslových robotů a mírně nižší než u standardů pro automobilový průmysl.

Mezi nimi je požadavek na odolnost proti vibracím 10krát vyšší než u průmyslových robotů a 1/4 oproti normám pro automobilový průmysl; požadavek na hydroizolaci je o něco vyšší než u průmyslových robotů a o něco nižší než u standardů pro automobilový průmysl; požadavek na test v solné mlze je o něco nižší než u standardů pro automobilový průmysl; a požadavek na tepelnou odolnost je stejný jako u norem pro automobilový průmysl.

Kromě toho jsou požadavky na lehkou konstrukci, odolnost proti korozi, výkon stínění, životnost v ohybu, požadavky na množství svazků a specifikace konektorů vyšší než u průmyslových robotů.

Kabelový svazek humanoidního robota se týká sestavy vodičů a kabelů, které propojují různé součásti robota. Přenosem energie, signálů a dat umožňují tyto svazky robotu správně fungovat. Kabelový svazek humanoidního robota se obvykle skládá z vodičů, izolačních materiálů, ochranných vrstev a konektorů. Jako kritická součást spojující různé elektrické části robota plní kabelový svazek životně důležité funkce – včetně přenosu energie, ovládání signálu a datové komunikace – a účinně slouží jako „krevní cévy“ a „nervový systém“ robota.

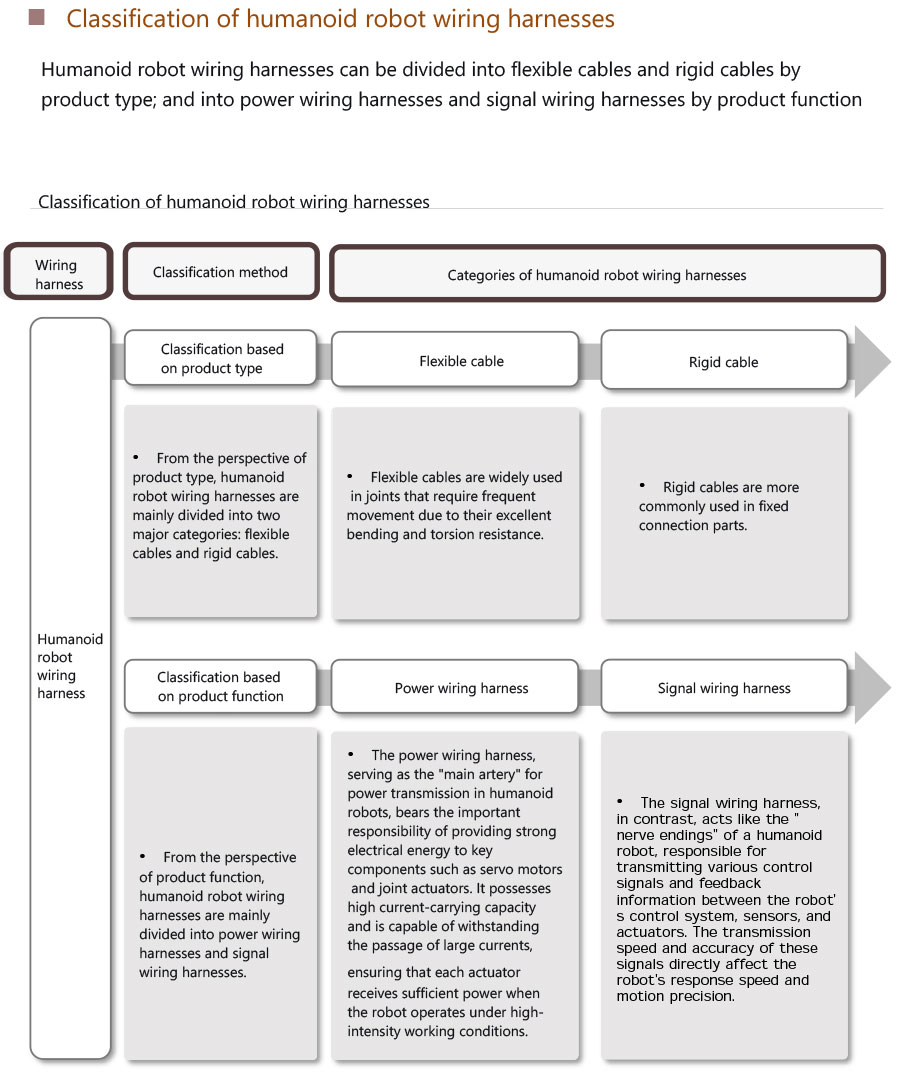

Na základě typu produktu lze kabelové svazky humanoidních robotů rozdělit na flexibilní kabely a pevné kabely; na základě funkce produktu je lze rozdělit na silové svazky a signální svazky.

Součásti kabelového svazku

1. Vodiče

• Vodiče jsou obvykle vyrobeny z mědi nebo hliníku, materiálů známých pro svou vynikající elektrickou vodivost. Čím větší je plocha průřezu vodiče, tím větší je jeho kapacita pro přenos elektrického proudu.

• Kromě toho je prvořadý význam izolační materiál obklopující vodiče, protože zabraňuje úniku proudu a zkratům. Mezi běžné izolační materiály patří polyvinylchlorid (PVC), polyetylén (PE) a termoplastické elastomery (TPE).

2. Ochranné vrstvy

• Tyto vrstvy slouží k odstínění vodičů před poškozením způsobeným vnějšími faktory prostředí, jako je mechanická abraze, chemická koroze a vysoké teploty. Mezi běžné materiály používané pro ochranné vrstvy patří polyvinylchlorid (PVC), polyuretan (PU) a silikon.

• Různé materiály ochranné vrstvy jsou vhodné pro různá provozní prostředí; například při vysokých teplotách nabízí silikonová ochranná vrstva vynikající tepelnou odolnost.

3. Konektory

• Konektory slouží k propojení kabelového svazku s různými jednotlivými součástmi robota. Obvykle jsou vyrobeny z kovu nebo plastu a vyznačují se vynikající vodivostí a odolností. Mezi běžné typy konektorů patří kruhové konektory, obdélníkové konektory a konektory zástrčkového typu.

• Různé typy konektorů jsou přizpůsobeny konkrétním robotickým aplikacím; například kruhové konektory jsou vhodné pro připojení kloubů robota, zatímco obdélníkové konektory se obvykle používají pro připojení k ovládací skříni robota.
