Pozvánka na seminář Intelligent Computing for Future Technologies

Předmluva

V posledních letech celosvětová poptávka po přenosu dat prudce vzrostla, což vedlo k rychlému opakování a upgradům řešení vysokorychlostního propojení. Pasivní měděné kabely DAC s nízkou cenou, nízkou latencí a vynikajícím výkonem se staly hlavním řešením pro přenos na krátké vzdálenosti; nicméně, omezená fyzickými přenosovými charakteristikami, jejich efektivní vzdálenost se stále zkracuje s rostoucí šířkou pásma, což zvýrazňuje stále výraznější úzká hrdla.

Aby bylo možné řešit problémy s velkou šířkou pásma a dlouhými vzdálenostmi, průmysl postupně spustil upgradovaná řešení, jako jsou aktivní optické kabely AOC, aktivní měděné kabely ACC a aktivní měděné kabely AEC. Mezi nimi aktivní měděné kabely AEC integrací čipu Retimer pro dosažení obnovy taktu signálu a kompletní rekonstrukce významně kompenzují vysokofrekvenční útlum, prodlužují přenosovou vzdálenost a snižují jitter spojení, čímž se stávají hlavním technologickým směrem pro vysokorychlostní měděné kabely nové generace s širokými vyhlídkami na trhu. Ačkoli AEC představuje budoucí trend, DAC stále dominuje současnému trhu díky svým výhodám v oblasti nákladů a vyspělosti, což má za následek stále tvrdší průmyslovou konkurenci.

V průmyslovém řetězci vysokorychlostních měděných kabelů jsou procesy výroby holých drátů a kompletní sady zařízení jádrem článků určujících konzistenci produktu, elektrický výkon a výtěžnost. Gemwell, profesionální výrobce kompletního vybavení pro vysokorychlostní měděné kabely, má hluboké odborné znalosti v oblasti vysokofrekvenčního a vysokorychlostního kabelového vybavení a poskytuje stabilní a spolehlivá výrobní řešení pro špičkové kabely, jako jsou DAC/ACC/AEC.

Na semináři o vysokofrekvenčních a vysokorychlostních technologiích, který se bude konat ve Wuxi, Jiangsu dne 22. dubna 2026, představí inženýrský tým společnosti Gemwell několik případů vyspělých zákaznických aplikací se zaměřením na problematické body v procesech výroby vysokorychlostních kabelů, výběr zařízení a optimalizaci procesů. Budou se zapojovat do hloubkových výměn s kolegy z oboru a zkoumat cesty pro technologické upgrady. Srdečně vás zveme k účasti a diskuzi o spolupráci!

V posledních letech celosvětová poptávka po přenosu dat prudce vzrostla, což vedlo k rychlému opakování a upgradům řešení vysokorychlostního propojení. Pasivní měděné kabely DAC s nízkou cenou, nízkou latencí a vynikajícím výkonem se staly hlavním řešením pro přenos na krátké vzdálenosti; nicméně, omezená fyzickými přenosovými charakteristikami, jejich efektivní vzdálenost se stále zkracuje s rostoucí šířkou pásma, což zvýrazňuje stále výraznější úzká hrdla.

Aby bylo možné řešit problémy s velkou šířkou pásma a dlouhými vzdálenostmi, průmysl postupně spustil upgradovaná řešení, jako jsou aktivní optické kabely AOC, aktivní měděné kabely ACC a aktivní měděné kabely AEC. Aktivní měděné kabely s integrovanými čipy retimeru dosahují obnovy taktu signálu a kompletní rekonstrukce, výrazně kompenzují vysokofrekvenční útlum, prodlužují přenosovou vzdálenost a snižují jitter linky. To z nich dělá hlavní technologický směr pro vysokorychlostní měděné kabely nové generace se slibnými vyhlídkami na trhu. Ačkoli AEC představuje budoucí trend, DAC stále dominují současnému trhu díky svým výhodám v oblasti nákladů a vyspělosti, což vede k tvrdé průmyslové konkurenci.

V průmyslovém řetězci vysokorychlostních měděných kabelů jsou procesy výroby holých drátů a kompletní sady zařízení jádrem článků určujících konzistenci produktu, elektrický výkon a výtěžnost. Gemwell, jako profesionální výrobce kompletního vybavení pro vysokorychlostní měděné kabely, má hluboké odborné znalosti v oblasti vysokofrekvenčního a vysokorychlostního kabelového vybavení a poskytuje stabilní a spolehlivá výrobní řešení pro špičkové kabely, jako jsou DAC/ACC/AEC.

Na semináři o vysokofrekvenčních a vysokorychlostních technologiích, který se konal ve Wuxi, Jiangsu dne 22. dubna 2026, představí inženýrský tým společnosti Gemwell několik případů vyspělých zákaznických aplikací se zaměřením na bolestivá místa při výrobě vysokorychlostních kabelů, výběr zařízení a optimalizaci procesů. Budou se zapojovat do hloubkové výměny názorů s kolegy z oboru a zkoumat cesty upgradu technologií. Srdečně vás zveme k účasti a diskuzi o spolupráci!

Profesionálové dělají profesionální práci

Technologie drátů a kabelů jde rychle kupředu. Gemwell se zaměřuje na přizpůsobení zařízení a výzkum a vývoj špičkových technologií a rád se podělí o své odborné znalosti a filozofii win-win v odvětví drátů a kabelů.

Konzistentní kvalita výroby vysokorychlostních přenosových linek závisí na přesnosti základního procesního zařízení, úrovni online řízení a monitorování a provozní stabilitě. Tři klíčové procesy vytlačování izolace jádrového drátu, paralelní párové balení a paralelní párová kabeláž přímo určují jednotnost struktury drátu a stabilitu jeho elektrického výkonu. Kolísání dielektrické struktury a vlastností přímo způsobí charakteristický posun impedance, impedanční nesoulad, zvýšený odraz signálu a degradaci útlumu, což nakonec povede ke zkreslení signálu. Proto je jádrem zajištění kvality produktu přísná kontrola strukturální jednotnosti a stability procesu každého procesu.

Pro vysoce kvalitní přenosové linky zvolte Gemwell.

01 Vytlačování

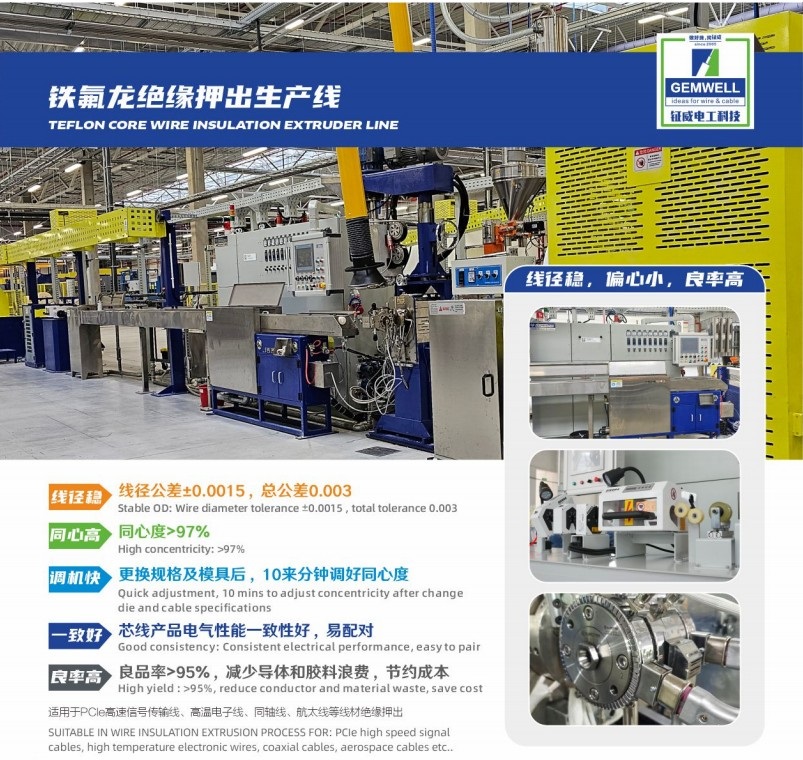

Proces vytlačování izolace jádrového drátu vyžaduje přísnou kontrolu nad klíčovými ukazateli, jako je napětí vodiče, rozteč, elipticita, čistota povrchu, soustřednost izolace, tolerance vnějšího průměru, tolerance kapacity pod vodou a tolerance teploty vytlačování. Zařízení by mělo mít on-line řízení s uzavřenou smyčkou pro vnější průměr/soustřednost, on-line podvodní detekci kapacitance, přesné řízení teploty a nastavení napětí v uzavřené smyčce. Mělo by být také vybaveno modulem analýzy indexu procesní způsobilosti CPK pro kvantitativní posouzení stability vytlačování a schopnosti procesu, což zajišťuje konzistentní elektrický výkon vysokorychlostních přenosových linek ze zdroje.

Zařízení pro paralelní párové ovíjení a kabeláž musí mít konstantní kontrolu napětí, přesnou synchronizaci rozteče, míru překrytí ovinutí, online monitorování symetrie a abnormální funkce alarmu, aby byla zajištěna stabilní struktura páru a dále potlačeny kolísání impedance a ztráta signálu.

02. TEPOVÁNÍ

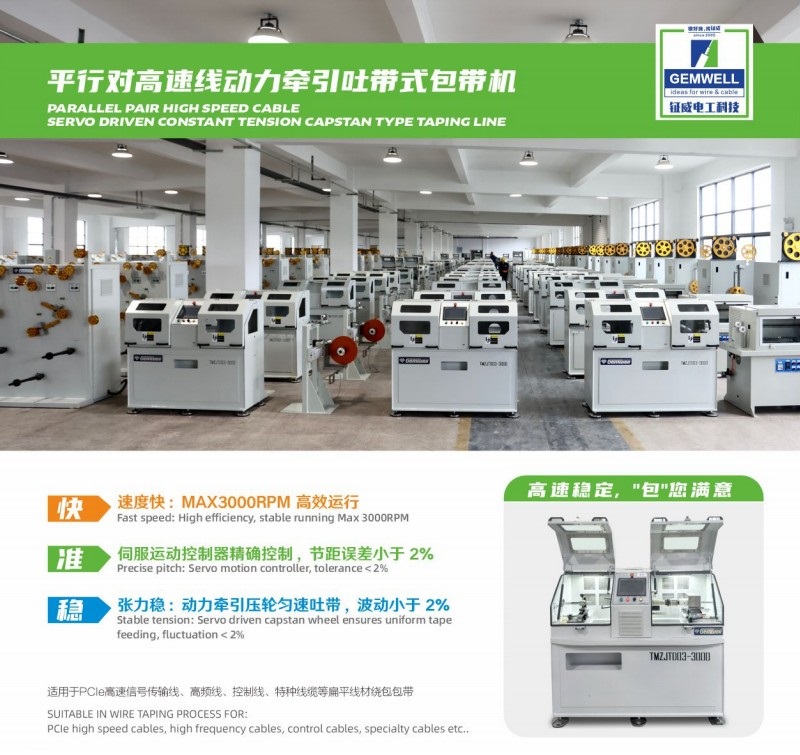

Proces balení paralelních párů je základním krokem při zajišťování strukturální stability a stínění vysokorychlostních přenosových linek. Aby se předešlo problémům, jako je deformace při následné kabeláži, volné ovinutí, posunutí zemnícího vodiče a selhání stínění, je zásadní kontrolovat dva klíčové aspekty: stabilitu ovinutí a spolehlivost tepelné fúze.

Proces balení musí zajistit stejnoměrný sklon a konstantní napětí, aby se zabránilo nerovnoměrné dielektrické struktuře snižující přenosový výkon. Tloušťka hliníkové fólie a míra překrývání musí být přísně kontrolovány: pro běžné kabely je dostatečná míra překrytí 15–25 %, ale samotná struktura paralelního páru nemá žádnou schopnost proti přeslechu. Aby byly splněny požadavky na útlum přeslechů na blízkém konci, musí být míra překrytí hliníkové fólie řízena na 30–60 %.

Proces tepelné fúze vyžaduje přidání samolepicí polyesterové pásky přes kovovou stínící vrstvu, aby se dosáhlo konečného tvaru párové struktury. Teplota taveniny samolepicí pásky musí být řízena pod 200 ℃: Nadměrná teplota může způsobit změknutí a slepení vodičů izolovaného jádra, což vede ke zhoršení vysokofrekvenčního výkonu; nedostatečná teplota bude mít za následek neúplné roztavení tavného lepidla, slabou adhezi a potenciál pro chybějící adhezi. To může vést k uvolnění obalu, otevření hliníkové fólie a úniku elektromagnetických vln při pozdějším použití, což způsobí selhání stínění a sešrotování produktu. Poté, co paralelní dráty opustí troubu, musí být rychle ochlazeny a vytvrzeny, aby se zabránilo zbytkovému teplu, které způsobí slepení drátu jádra a nesouosost/převrácení uzemňovacího drátu, což zajistí dlouhodobou stabilitu konstrukčních rozměrů a elektrického výkonu.

03 Kabeláž

Proces kabeláže pro kompozitní lankový drát zahrnuje seskupení a splétání kvalifikovaných paralelních párů a současné omotávání polyesterovou páskou a páskou hliníkové fólie. Tím je dosaženo strukturálního tvarování a celkového stínění, přímo určujícího konečný komplexní elektrický výkon kabelu. Během výroby je vyžadována přísná kontrola nad strukturní konzistencí a stejnoměrností pramenů každého páru spolu s online sledováním klíčových elektrických vlastností, jako je impedance, rozdíl v časovém zpoždění a útlum, aby se předešlo problému s vynikajícím výkonem v předchozích procesech, ale se zhoršeným výkonem po kabeláži.

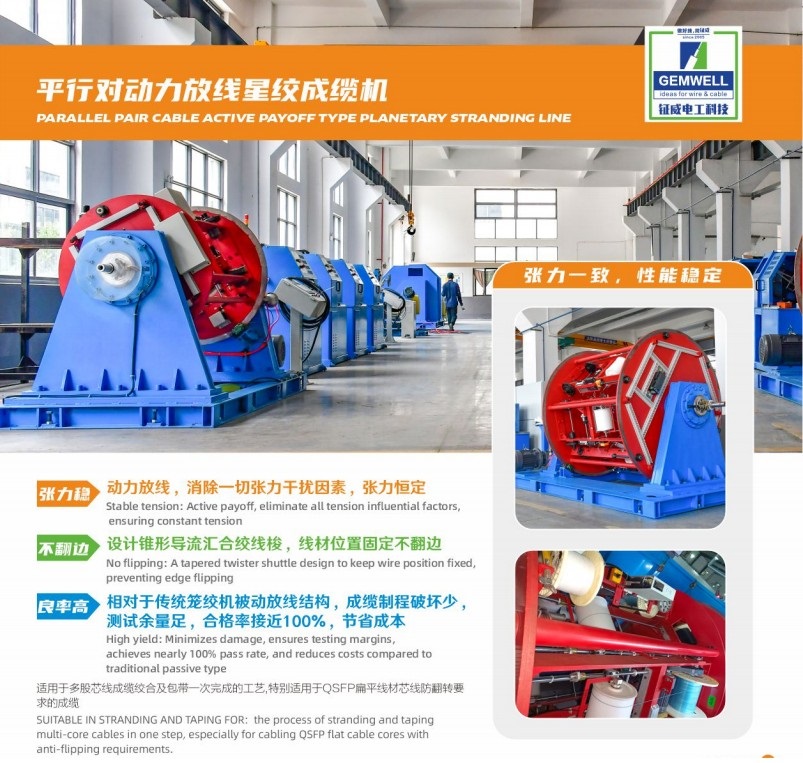

Hvězdicový spletací stroj Gemwell s napájením energie, který řeší celoprůmyslový problém nestabilního výkonu po kabeláži, využívá servomotor pro nezávislé napájení, zajišťuje vysoce konzistentní napětí v každém paralelním páru a účinně potlačuje deformaci pramene a kolísání impedance. Dlouhodobé ověřování několika tradičními výrobci drátů ukazuje téměř 100% výnos, výrazně zlepšuje efektivitu výroby a snižuje výrobní náklady.
