Co je stíněný drát?

Co je stíněný drát: Přímá odpověď

Stíněný vodič je elektrický vodič – nebo skupina vodičů – obalený jednou nebo více vrstvami vodivého materiálu navržený tak, aby blokoval elektromagnetické rušení (EMI) a vysokofrekvenční rušení (RFI). Stínění funguje jako Faradayova klec kolem vodičů přenášejících signál uvnitř a přesměrovává nežádoucí elektrický šum na zem, místo aby mu umožňovala zkreslovat přenášený signál. V praxi to znamená, že datový, zvukový, obrazový nebo napájecí signál procházející drátem dorazí na místo určení čistěji a přesněji, než by tomu bylo u nestíněné alternativy.

Stíněné vodiče jsou základním požadavkem pro jakékoli prostředí, kde nelze narušit integritu signálu — Podlahy průmyslové automatizace, lékařské vybavení, letecké kabinety, vysílací studia a vysokorychlostní datová centra na ně denně spoléhají. Bez stínění citlivé vodiče pohlcují vyzařovanou energii z blízkých motorů, spínaných zdrojů, zářivkového osvětlení a dokonce i dalších kabelů vedených paralelně, což snižuje výkon a zavádí chybovost, která se ve velkém měřítku sčítá.

Pokrytí stíněním je vyjádřeno v procentech. Fóliové stínění obvykle dosahuje 100% pokrytí, zatímco splétané stínění se pohybuje od 85 % do 98 % v závislosti na úhlu opletení a hustotě pramenů. U většiny průmyslových signálních kabelů se inženýři zaměřují na alespoň 90% pokrytí splňují požadavky IEC 61000 a MIL-DTL-17 bez zbytečného zvyšování průměru kabelu nebo nákladů.

Jak je konstruována stínící vrstva

Samotný štít není jedinou standardizovanou vrstvou. Výrobci vybírají architekturu stínění na základě frekvenčního rozsahu očekávaného rušení, požadavků na flexibilitu kabelu a prostředí instalace. Pochopení každého typu konstrukce pomáhá při specifikaci kabelu pro nový projekt nebo při hodnocení stávající instalace.

Fóliové štíty

Fóliové stínění se skládá z tenké vrstvy hliníku nebo mědi připojené k nosiči polyesterové fólie. Fólie ovine svazek vodičů s definovaným přesahem – obvykle 10 % až 25 % – pro zachování elektrické kontinuity. Fóliové štíty poskytují 100% pokrytí povrchu, díky čemuž jsou vysoce účinné proti vysokofrekvenčnímu EMI nad 100 kHz. Jsou lehké, mají minimální průměr a jsou cenově výhodné pro vícežilové přístrojové a datové kabely. Kompromisem je, že fóliové štíty jsou relativně křehké a nejsou vhodné pro kabely, které se v provozu nepřetržitě ohýbají.

Pletené štíty

Pletené stínění je tvořeno propletením jemných pramenů pocínované mědi, holé mědi nebo postříbřeného měděného drátu ve tkaném vzoru kolem izolovaného vodiče (vodičů). Pokrytí opletu závisí na počtu nosičů, úponech na palec a průměru pramene drátu. Oplet optimalizovaný pro nízkofrekvenční útlum – řekněme pod 10 MHz – může používat konfiguraci 36 nosných, 16 vláken při 95% pokrytí. Opletené stínění poskytuje vynikající mechanickou pevnost, udržuje pokrytí i při opakovaném ohýbání kabelu a nabízí nízkou přenosovou impedanci, což je klíčová metrika pro účinnost stínění při nižších frekvencích.

Spirálové a obsluhované štíty

Spirálové (nebo servírované) stínění obaluje prameny spirálovitě kolem jádra kabelu, spíše než je prokládá. Tato konstrukce poskytuje kabelu maximální flexibilitu a nejnižší poloměr ohybu ze všech stíněných konstrukcí, a proto spirálově stíněné kabely dominují u kabelů mikrofonů, kabelů sluchátek a kabelů pro lékařské monitorování pacienta, které se během používání neustále pohybují. Pokrytí je o něco nižší než opletení při stejném počtu vodičů a kontaktní odpor se zvyšuje při vyšších cyklech ohybu, takže spirálová stínění nejsou typicky specifikována pro RF nebo vysokofrekvenční datové aplikace.

Kombinované štíty

Pro prostředí s interferencí v širokém frekvenčním spektru kombinace stíní fólii a oplet dohromady. Fólie utěsní každou mezeru pro vysokofrekvenční ochranu, zatímco opletení poskytuje mechanickou robustnost a zlepšuje účinnost nízkofrekvenčního stínění. Tato architektura je standardní u síťových kabelů Cat 7 a Cat 8, stejně jako u špičkových koaxiálních kabelů používaných v aplikacích pro vysílání a RF přenos. Kombinované stínění může dosáhnout hodnot přenosové impedance pod 5 miliohmů na metr , což se přímo promítá do měřitelného zlepšení kvality signálu v náročných instalacích.

Role Páskování drátů a kabelů v sestavě stíněného kabelu

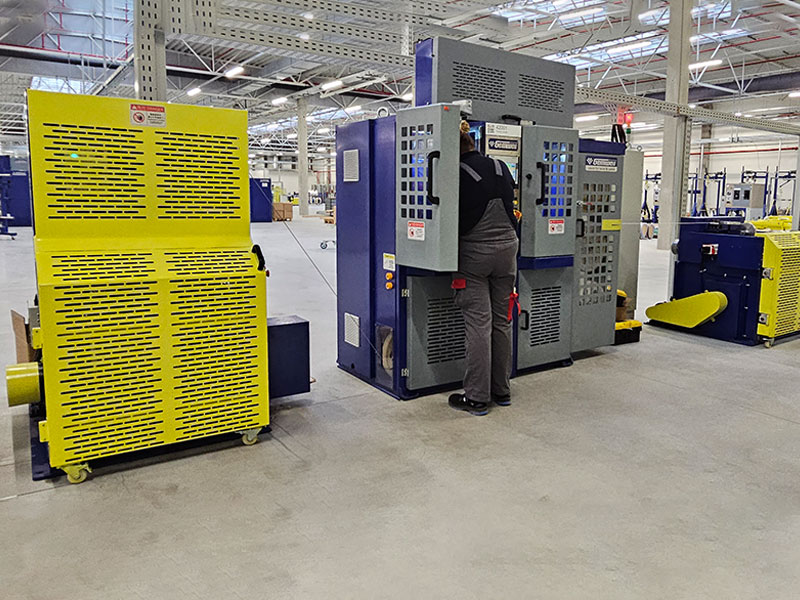

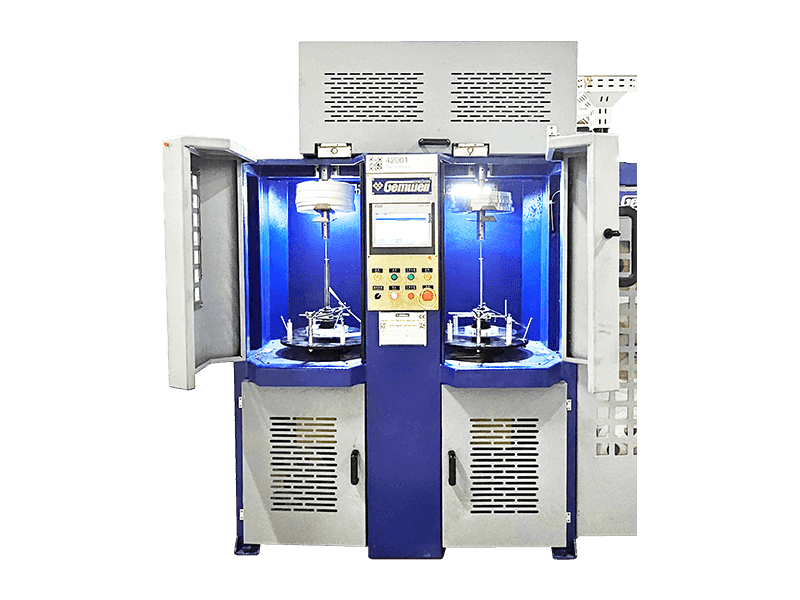

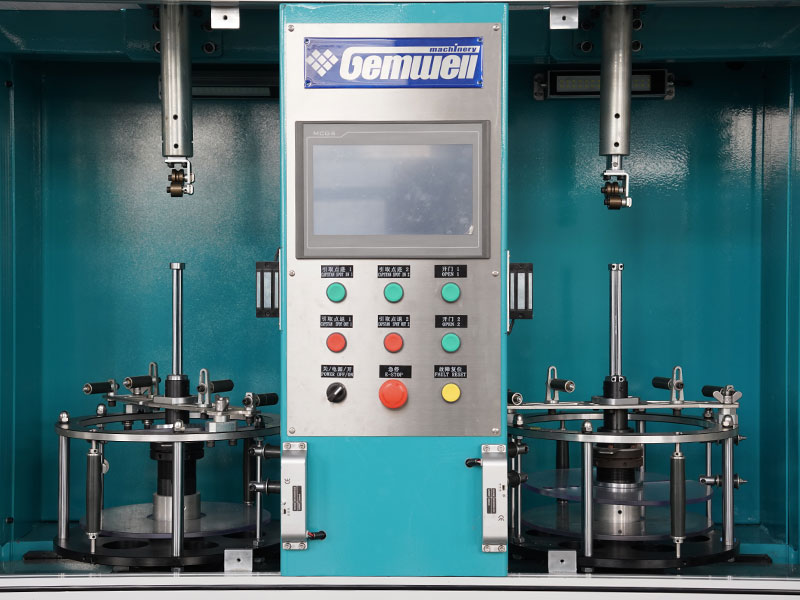

Před nanesením vodivé stínící vrstvy proběhne kritický mezikrok: lepení vodičů a kabelů. Tento proces ovine speciální pásku kolem svazku vodičů nebo jednotlivých izolovaných vodičů, aby sloužil několika strukturálním a funkčním účelům, které přímo ovlivňují výkon hotového stíněného kabelu.

Páska vodičů a kabelů slouží jako oddělovač mezi vnitřní izolací a vnějším stíněním. Bez tohoto oddělení by fólie nebo opletení tlačily přímo na izolované vodiče, čímž by se během ohýbání vytvořila mechanická abraze a zavedla by se kapacitní vazba mezi stínění a signální vodiče. Konzistentní, hladká vrstva pásky zabraňuje oběma problémům. Páska také zachovává kulatost jádra kabelu, takže stínění se aplikuje rovnoměrně po celém obvodu – nepravidelný povrch jádra vede k nerovnoměrnému překrytí fólie a nekonzistentnímu pokrytí opletením, což obojí snižuje účinnost stínění.

U vícežilových stíněných kabelů závisí individuální párové nebo skupinové stínění výhradně na páskování vodičů a kabelů pro mechanickou integritu. Každá kroucená dvojlinka v provedení stíněná kroucená dvojlinka (STP) nebo fóliová kroucená dvojlinka (FTP) je před aplikací celkového stínění opatřena vlastním obalem fóliovou páskou. To zabraňuje přeslechům mezi páry a zároveň umožňuje vnějšímu opletení fungovat jako vrstva pro potlačení šumu v běžném režimu pro celý kabel. Bez kroku vnitřního páskování by se geometrie každého páru během procesu kabeláže posunula, čímž by se zničila konzistence impedance, která definuje rychlost přenosu dat kabelu.

Typy pásek používaných při výrobě kabelů

Ne všechny materiály pásky jsou zaměnitelné. Výrobci kabelů vybírají typ pásky na základě provozní teploty, dielektrických požadavků, požadavků na flexibilitu a toho, zda páska sama potřebuje přispívat ke stínění.

Procento překrytí během lepení vodičů a kabelů je také řízenou proměnnou. 50% překrytí je standardem pro polyesterové filmové pásky používané jako spojovací vrstvy. U hliníkových a polyesterových fóliových pásek, které plní stínící funkci, je běžné těsnější překrytí 25 %, protože samotná fólie poskytuje 100% pokrytí – překrytí musí pouze zajistit, aby se při ohýbání kabelu neotevřela žádná mezera. Výrobci definují tolerance překrytí ve svých dokumentech řízení procesu a odchylky přesahující ±5 % jsou označeny pro přepracování ve výrobních prostředích s řízenou kvalitou.

Stíněný vs. nestíněný drát: Když na rozdílu skutečně záleží

Rozdíl ve výkonu mezi stíněným a nestíněným drátem není teoretický – ukazuje se měřitelným způsobem v závislosti na aplikaci. Pochopení toho, kdy je stínění zásadní a kdy je zbytečné, pomáhá vyhnout se nadměrné specifikaci kabelu (což zvyšuje náklady a složitost instalace) nebo nedostatečné specifikaci (což způsobuje skutečné provozní problémy).

Nestíněný kroucený pár (UTP) kabel – standard pro většinu kancelářských ethernetových instalací – funguje perfektně v prostředích, kde jsou zdroje EMI minimální a kabely jsou udržovány pod 90 metrů. Zkroucení páru poskytuje střední stupeň potlačení šumu v běžném režimu, který je dostatečný pro 10/100/1000Base-T Ethernet v typické komerční budově. V okamžiku, kdy se tyto kabelové trasy dostanou do průmyslového prostředí s měniči s proměnnou frekvencí, velkými motory nebo hustými vedeními vedení přenášejícími společně napájecí a signálové kabely, výkon UTP se měřitelně snižuje. Bitová chybovost stoupá, rychlosti linky klesají na nižší autonegotiated rate a zvyšují se opakované přenosy paketů.

Stíněná kroucená dvoulinka (STP, FTP nebo S/FTP v závislosti na architektuře) řeší tyto problémy tím, že signál zadrží ve stínění a potlačí externě vázaný šum předtím, než se dostane k vodičům. Stejný 90metrový běh, který se potýká s UTP v průmyslovém prostředí, funguje spolehlivě při gigabitových rychlostech, když je použit správně stíněný kabel – za předpokladu, že stínění je na obou koncích správně uzemněno.

Prostředí, která vyžadují stíněný drát

• Výrobní a montážní linky se servopohony a frekvenčními pohony (VFD) pracujícími nad spínacími frekvencemi nad 1 kHz
• Lékařské zobrazovací zařízení, kde i šum s nízkou amplitudou na vodičích snímače zkresluje diagnostická data
• Vysílání a audio produkce, kde 60 Hz brum z energetické infrastruktury snižuje kvalitu signálu
• Přístrojové vybavení běží v chemických provozech, kde kabelové žlaby mísí termočlánkové signálové vedení s napájecími zdroji 480V
• Automobilová elektronika ve vysokonapěťových platformách EV, kde jsou vyžadovány stíněné kabely HV, aby se zabránilo rušení komunikace na sběrnici CAN a sběrnici LIN
• Datová centra využívající 25G a 100G měděná připojení, kde pasivní kabely DAC spoléhají na účinné stínění, aby splnily cíle BER pod 10^-12

Kde nestíněný drát zůstává správnou volbou

• Standardní kancelářský a obytný Ethernet pod 1 Gb/s v čistém elektrickém prostředí
• Vnitřní kabeláž v dobře navržených stíněných skříních, kde samotná skříň poskytuje EMC ochranu
• Nekritická distribuce stejnosměrného proudu při nízkých proudech, kde je přijatelný šum ve vedení
• Krátký signál běží pod 1 metr v benigních prostředích, kde délka vazby nestačí k zachycení smysluplného rušení

Správné uzemnění stíněného vodiče

Stíněný vodič, který není správně uzemněn, poskytuje malou nebo žádnou ochranu. Stínění musí mít nízkoimpedanční cestu k zemi, aby mohla shromážděná rušivá energie odtékat. Nesprávné uzemnění je jednou z nejčastějších příčin poruch EMC v systémech, které používají stíněný kabel, a pochopení správného přístupu zabrání nákladným cyklům odstraňování problémů po instalaci.

U většiny aplikací signálových kabelů by mělo být stínění uzemněno pouze na jednom konci – obvykle na konci zdroje. Toto jednobodové uzemnění zabraňuje proudění stínění po délce kabelu, které by indukovalo napětí na stínění a zmařilo jeho účel. Když je stínění uzemněno na obou koncích dlouhého kabelu, jakýkoli rozdíl v zemním potenciálu mezi dvěma koncovými body – což je běžný jev v průmyslových zařízeních, kde se zemní sběrnice na různých panelech mohou lišit o 1–5 V – pohání proud přes stínění, který indukuje šum přímo do signálových vodičů.

Výjimkou jsou vysokofrekvenční aplikace nad zhruba 1 MHz. Na těchto frekvencích vytváří jednobodové uzemnění čtvrtvlnnou rezonanci podél štítu, která může ve skutečnosti zhoršit zachycení vysokofrekvenčního šumu. Stínění RF a vysokorychlostního datového kabelu je uzemněno na obou koncích a ve více mezilehlých bodech, aby bylo zajištěno, že stínění zůstane na konzistentním potenciálu po celé své délce. Koaxiální kabel pro RF použití je z tohoto důvodu vždy opatřen dvojitým uzemněním.

Běžné chyby uzemnění, kterým je třeba se vyhnout

• Ponechání štítu nepřipojeného (plovoucího) na jednom nebo obou koncích – tím se štít změní na anténu spíše než na bariéru
• Uzemnění přes dlouhý pigtailový vodič – dokonce i 50mm pigtailový vodič zavádí měřitelnou indukčnost, která omezuje účinnost stínění nad několik set kHz
• Použití vyhrazeného uzemnění stínění, které není připojeno zpět k hlavnímu uzemnění systému – izolované uzemnění na různých potenciálech způsobují stejný problém jako žádné uzemnění
• Nespojité připojení stínění přes konektory – každý konektor podél stíněného kabelu musí poskytovat 360stupňové zakončení stínění, nikoli malý pigtailový kontakt
• Kombinace jednobodového a vícebodového uzemnění na stejném kabelu bez jasného zdůvodnění návrhu – to vytváří nepředvídatelné rezonanční chování

Jak páskování vodičů a kabelů ovlivňuje impedanci a kvalitu signálu

Krok lepení při výrobě kabelů není čistě mechanický – má přímý elektrický vliv na impedanční charakteristiky hotového kabelu. Impedance určuje, jak dobře kabel přenáší vysokorychlostní signály bez odrazů, které poškozují data, a dielektrická konstanta materiálu pásky je jednou z proměnných, která určuje impedanci spolu s průměrem vodičů a roztečí.

U 50ohmového koaxiálního kabelu musí být do výpočtu geometrie zahrnuta dielektrická konstanta všech izolačních materiálů mezi středním vodičem a stíněním – včetně všech páskových vrstev. Polyesterová filmová páska má dielektrickou konstantu přibližně 3,2–3,4. PTFE páska je přibližně 2,1. Návrhář kabelů, který přepíná materiál pásky, aniž by přepočítal průměr nebo rozteč vodičů, vyrobí kabel, který nesplňuje svou cílovou impedanci, což vede k poruchám ztráty zpětného toku na hotovém kabelu.

V kroucených dvoulinkách datových kabelů určuje krok lepení drátu a kabelu efektivní dielektrikum obklopující každý pár, což přímo řídí charakteristickou impedanci a rychlost šíření páru. Kabel kategorie 6A například vyžaduje individuální řízení impedance páru v rozsahu ±2 ohmy v celém frekvenčním rozsahu 500 MHz. Dosažení této tolerance vyžaduje přesnou kontrolu nad typem pásky, tloušťkou, napětím a procentem překrytí během kroku lepení. 10% změna tloušťky pásky může posunout párovou impedanci až o 1 ohm při vysokých frekvencích, což je v rámci, ale blízko tolerančního rozpočtu.

Rychlost šíření — vyjádřená jako procento rychlosti světla, zkráceně NVP — je také ovlivněna dielektrikem pásky. Kabel s polyesterovou páskou má nižší NVP než stejný design s páskou PTFE, protože vyšší dielektrická konstanta zpomaluje šíření signálu. Pro testování reflektometrie v časové doméně (TDR) a kompenzaci časového zpoždění ve strukturovaných kabelážních systémech potřebuje instalační technik hodnotu NVP publikovanou výrobcem kabelu, která odpovídá konkrétní pásce použité ve výrobě.

Stíněný drát ve specifických průmyslových aplikacích

Každé odvětví, které se spoléhá na stíněné vodiče, se potýká s odlišným souborem environmentálních problémů, typů signálů a instalačních omezení. Způsob, jakým je stíněný vodič specifikován a instalován, se podle toho liší a pochopení těchto rozdílů usnadňuje výběr správného kabelu pro nový design nebo odstraňování problémů ve stávající instalaci.

Průmyslová automatizace a řízení procesů

Všechny sítě PROFIBUS, PROFINET, DeviceNet a Modbus TCP fieldbus specifikují stíněný kabel ve svých příslušných standardech fyzické vrstvy. Instalace PROFIBUS například vyžaduje jeden kroucený stíněný pár s charakteristickou impedancí 135–165 ohmů při 3–20 MHz. Stínění musí být uzemněno na každém ovládacím panelu a propojovací krabici polních zařízení prostřednictvím nízkoimpedančního připojení, obvykle pomocí kabelové průchodky, která poskytuje 360stupňové zakončení stínění. V typické autokarosárně se 150–200 svařovacími roboty je nesprávně stíněný kabel fieldbus jedinou nejčastější příčinou komunikačních poruch. které odstavily výrobní linky.

Lékařské a zdravotnické vybavení

Svody EKG, kabely elektrod EEG a připojení ultrazvukových snímačů všechny vyžadují stíněný vodič, ale konstrukce lékařského kabelu přidává požadavky nad rámec základního potlačení EMI. Kabel nesmí zavádět významnou kapacitu mezi pacientem a zemí (kvůli bezpečnostní izolaci pacienta), musí zůstat pružný po stovkách cyklů navíjení a musí odolat opakované dezinfekci agresivními chemickými prostředky. Mnoho lékařských signálních kabelů používá tříosou konstrukci – středový vodič, vnitřní stínění a vnější stínění – kde je vnitřní stínění aktivně poháněno na stejný potenciál jako střední vodič, aby se eliminovalo kapacitní zatížení signálu. Tato technika, nazývaná řízené nebo aktivní stínění, umožňuje kabelu mít velmi nízkou efektivní kapacitu i na délkách 2–3 metry.

Letectví a obrana

MIL-DTL-27500 a MIL-DTL-17 řídí stíněné vodiče používané v leteckých platformách. Tyto normy nařizují pásku PTFE v krocích montáže kabelů, protože teplotní odolnost PTFE od -65 °C do 260 °C pokrývá celý rozsah vzduchem přenášených prostředí. Požadavky na stínění pro elektroinstalaci avioniky se také týkají nepřímých účinků blesku – letadlo ve velkých výškách může zažít úder blesku o síle 200 kA, který se spojí do kabelových svazků v celém draku letadla. Stíněný drát ve svazcích avioniky musí přenášet méně než 1 % vázané energie do vnitřního vodiče, což stanoví velmi nízkou cílovou přenosovou impedanci. Páskování vodičů a kabelů v těchto sestavách se provádí pod přísnou kontrolou procesu se 100% ověřením pokrytí před aplikací stínění.

Zvuk a vysílání

Profesionální symetrický audio kabel využívá dvojici vodičů obklopených spirálovým nebo opleteným stíněním. Vyvážený diferenciální signál potlačuje šum v běžném režimu, který se objevuje rovnoměrně na obou vodičích – včetně 60 Hz brumu z osvětlovací infrastruktury, systémů HVAC a napájecích kabelů běžících paralelně. Štít poskytuje další bariéru pro zdroje šumu, které by se jinak jevily jako signál v běžném režimu. Ve vysílacích studiích, kde paralelně běží stovky zvukových kanálů na velké vzdálenosti, je kombinace vyváženého vedení a stínění tím, co umožňuje čistý přenos signálu bez zesilování zemních smyček. Standardní mikrofonní kabel například udržuje integritu signálu na vzdálenost přesahující 50 metrů při hladinách šumu pod -90 dBu.

Jak identifikovat stíněný drát podle jeho označení a konstrukce

Při kontrole kabelu několik vizuálních a tiskových indikátorů potvrzuje, zda je stíněný, a popisuje typ použitého stínění. Pochopení těchto značek šetří čas při shánění náhradního kabelu nebo ověřování, zda nainstalovaný kabel splňuje specifikace.

Potisk pláště kabelu obvykle obsahuje kód označení, který identifikuje typ stínění. Běžná označení se řídí konvencemi IEC 60228 a UL:

• F/UTP — Celkový fóliový štít, uvnitř nestíněné kroucené páry. Běžné ve stíněných instalacích Cat 5e a Cat 6.
• U/FTP — Žádné celkové stínění, jednotlivé kroucené páry stíněné fólií. Používá se v Cat 6A a Cat 7 ke snížení přeslechů mezi páry.
• S/FTP — Pletené celkové stínění plus jednotlivé páry stíněné fólií. Nejvyšší výkon pro aplikace Cat 7 a Cat 8.
• SY, CY, YCY — Evropské kódy označení pro stíněné napájecí a ovládací kabely s pancéřováním z ocelového drátu a/nebo měděným opletením.
• RG (rádiový průvodce) — Označuje koaxiální kabel. Specifické číslo RG (RG-58, RG-6, RG-213) naznačuje typ a konstrukci stínění definované v původní specifikaci MIL-C-17.

Fyzické řezání do průřezu kabelu přímo odhalí vrstvu stínění. Fóliový štít se jeví jako jasná, reflexní kovová vrstva pod vnějším pláštěm, obvykle s vypouštěcím drátem běžícím podél něj. Pletené stínění ukazuje viditelný vzor tkaného drátu. Pokud jsou přítomny oba, kabel používá kombinované stínění. Vrstva lepicí pásky drátu a kabelu, pokud je přítomna, se jeví jako hladký filmový obal bezprostředně uvnitř vrstvy stínění – často průsvitný nebo téměř bílý u polyesterové pásky nebo stříbrný u fóliové pásky obalující jednotlivé páry.

Výběr správného stíněného vodiče pro vaši aplikaci

Správná specifikace stíněného vodiče zahrnuje více než výběr nejvyššího dostupného pokrytí stíněním. Nadměrná specifikace zvyšuje náklady na kabel, průměr, hmotnost a dobu instalace. Nedostatečná specifikace způsobí, že systém bude náchylný k rušení. Strukturovaný proces výběru zohledňuje skutečné rušivé prostředí, typ signálu, frekvenční rozsah, mechanické požadavky a instalační omezení.

Začněte charakterizací zdrojů rušení v prostředí. Měnič s proměnnou frekvencí spínající na 8 kHz generuje harmonické až několik stovek kHz, což vyžaduje fólii nebo stínění opletení s nízkou přenosovou impedancí v tomto frekvenčním rozsahu. Blízký rádiový vysílač nebo radarová instalace generuje rušení nad 30 MHz, kde je pokrytí fólií důležitější než úhel opletení. Pokud jsou přítomny oba typy rušení, je správným výchozím bodem kombinované stínění.

Požadavek na životnost kabelu je často rozhodujícím faktorem mezi fólií a opletením. Fóliové štíty praskají a vznikají mezery po relativně malém počtu ohybových cyklů – obvykle méně než 10 000 v dynamických aplikacích. Pletené štíty mohou vydržet stovky tisíc ohybových cyklů, než se pokrytí významně sníží. Spirálové štíty mohou vydržet miliony ohybových cyklů, ale se sníženou účinností vysokofrekvenčního stínění. Přizpůsobení typu stínění očekávaným cyklům pružnosti v provozu zabrání předčasnému selhání kabelu, které by se jinak projevilo jako občasná degradace stínění a nepředvídatelné problémy s kvalitou signálu.

Teplotní klasifikace musí zahrnovat jak provozní prostředí, tak jakékoli krátkodobé výkyvy. Kabel dimenzovaný na provozní teplotu 75 °C není vhodný pro instalaci v blízkosti zdroje tepla, jehož maximální teplota během výrobních cyklů dosahuje 90 °C, i když je 90 °C dosaženo jen krátce. Materiál pásky použitý v kroku lepení vodičů a kabelů je často limitujícím prvkem pro teplotní hodnocení – polyesterová páska zvládá až 125 °C, zatímco páska PTFE rozšiřuje rozsah až na 260 °C pro vysokoteplotní aplikace.

Nakonec potvrďte způsob ukončení před dokončením výběru kabelu. Pletené stínění vyžaduje zadní plášť nebo kabelovou průchodku, která zajišťuje obvodový kontakt stínění – nikoli pigtail. Fóliové stínění s drenážním drátem vyžaduje konektor, který vyhovuje přiřazení kolíků drenážního drátu. Instalace kabelu s nesprávným přístupem k zakončení způsobí, že stínění je z velké části neúčinné bez ohledu na to, jak dobře je specifikován samotný kabel.
