Jak hluboké jsou kabelové dráty? Průvodce hloubkou instalace

Přímá odpověď: Jak hluboko jsou kabelové dráty pohřbeny?

Kabelové dráty jsou uloženy v hloubkách od 6 palců (15 cm) až 36 palců (91 cm) v závislosti na typu kabelu, aplikaci, úrovni napětí a místních požadavcích. V obytném prostředí může být nízkonapěťová kabeláž umístěna pouhých 6 palců pod úrovní terénu, zatímco vysokonapěťová přenosová vedení mohou být instalována 36 palců nebo hlouběji. National Electrical Code (NEC) ve Spojených státech stanoví minimální hloubky zasypání, které se výrazně liší podle typu kabelu a prostředí instalace.

Pochopení těchto hloubek není jen otázkou souladu – přímo ovlivňuje bezpečnost, odolnost a dlouhodobý výkon kabelu. Kabely vyrobené s použitím preciznosti extrudér drátů a kabelů jsou navrženy se specifickými tloušťkami izolace a materiály pláště navrženými tak, aby vydržely mechanické a environmentální namáhání podzemní instalace v těchto předepsaných hloubkách.

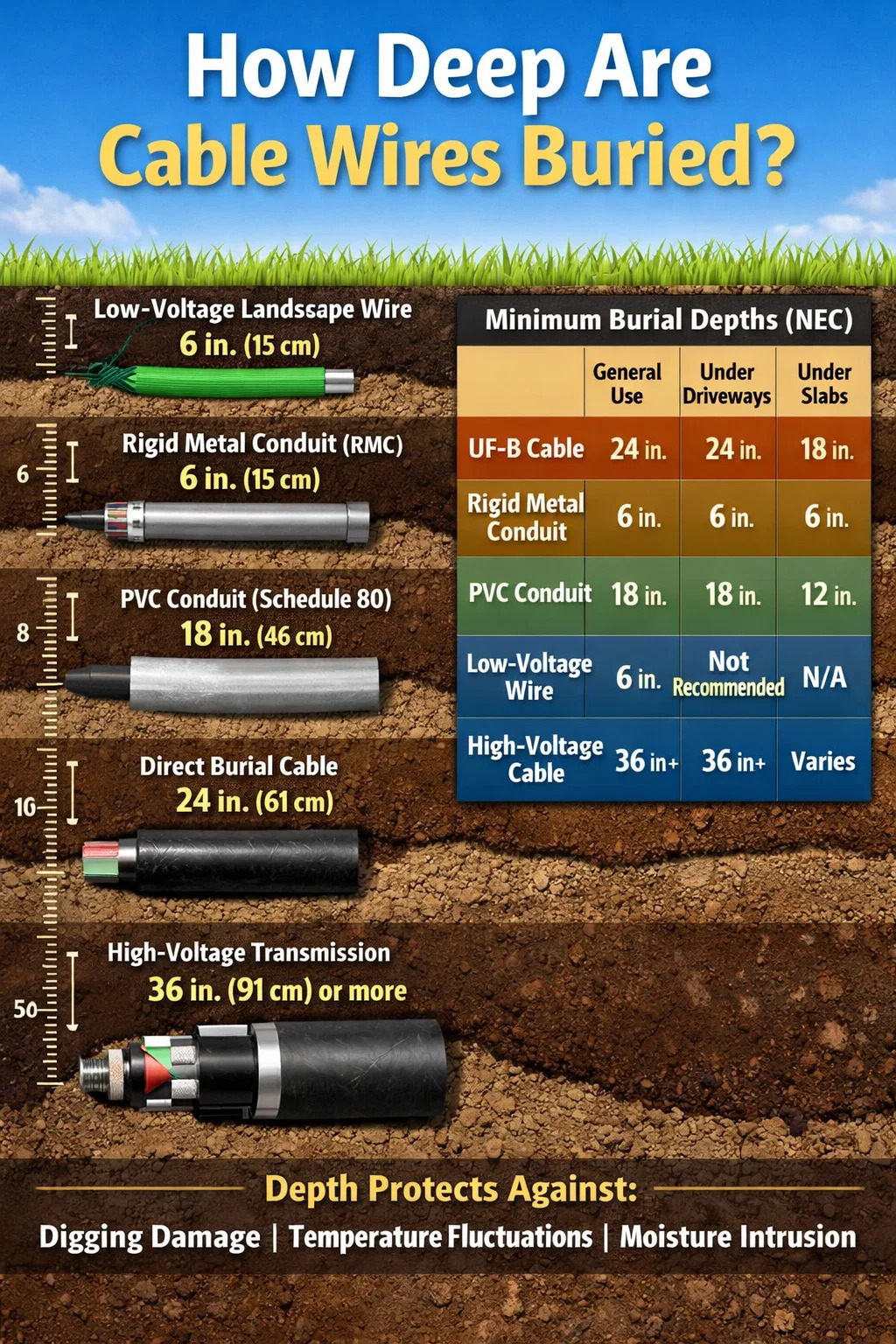

Níže je uveden stručný přehled standardních minimálních hloubek pohřbu podle tabulky NEC 300.5:

Proč na hloubce pohřbu záleží víc, než si většina lidí myslí

Hloubka pohřbu není libovolné pravidlo vynalezené tvůrci kódu. Existuje proto, že kabely čelí složitému souboru fyzických hrozeb, jakmile jsou umístěny pod zemí. Povrchová aktivita – pěší doprava, vozidla, zahradnické nářadí, cykly zmrazování a rozmrazování, hrazení zvířat – to vše vytváří mechanické síly, které se s hloubkou oslabují. Kabel, který se nachází 6 palců pod povrchem trávníku, je u standardního zahradního rýče vážně ohrožen. Tentýž kabel o délce 24 palců je dobře chráněn.

Kromě mechanického poškození rozhoduje také hloubka tepelná stabilita . Teplota půdy v blízkosti povrchu dramaticky kolísá. V mnoha severoamerických klimatech se horních 12 palců půdy může mezi zimou a létem vychýlit z teploty pod bodem mrazu až přes 30 °C (86 °F). Tyto teplotní extrémy způsobují, že izolace kabelů a materiály pláště se roztahují, smršťují a případně praskají nebo ztvrdnou, pokud nejsou pro takové podmínky dimenzovány. Kabely vyrábí moderní extrudér drátů a kabelů používejte zesíťovaný polyethylen (XLPE) nebo specializované směsi PVC, které odolávají tepelné degradaci, ale i tyto materiály těží z prostředí s nízkou teplotou, které poskytuje větší hloubka pohřbu.

Dalším důležitým faktorem je vlhkost. V malých hloubkách jsou kabely vystaveny prosakující povrchové vodě, zavlažování a hromadění. Zatímco kabely pro přímé zakopávání jsou vodotěsné svou konstrukcí, opakované cyklování za mokra a sucha v průběhu let stále zhoršuje konektory, koncovky a neutěsněné části. Energetické společnosti a dodavatelé, kteří instalují kabely infrastruktury o šířce 30 až 36 palců, hlásí výrazně nižší výskyt poruch souvisejících s vlhkostí ve srovnání s instalacemi v domácnostech s minimální hloubkou kódu.

Types of Underground Cables and Their Specific Depth Requirements

Ne všechny kabely jsou stvořeny stejně a rozdíly v konstrukci – přímo přisuzované tomu, jak jsou vyrobeny, se liší extrudér drátů a kabelů konfigurace — přímo se promítají do různých požadavků na hloubku a vhodnosti pohřbu.

Kabel UF-B (podzemní napáječ).

Kabel UF-B je nejběžnějším kabelem s přímým zakopáváním používaným v bytové výstavbě ve Spojených státech. Označení "B" znamená, že je vhodný pro podzemní pohřeb bez potrubí. Jeho vodiče jsou jednotlivě izolovány, poté je celá sestava obalena pevným termoplastovým pláštěm, který odolává vlhkosti, plísním a korozi. NEC vyžaduje, aby byl UF-B pohřben minimálně 24 palců při provozu bez vedení. Tato hloubka poskytuje dostatečnou ochranu před běžnými rycími činnostmi a povrchovým zatížením.

Typické aplikace zahrnují obvody venkovních zásuvek, garážové dílčí panely, napájení přístavků a zahradní osvětlení při vyšším napětí. 12/2 UF-B kabel napájející 20ampérový venkovní okruh do samostatné garáže musí být zakopaný celých 24 palců po celou dobu provozu – včetně jakýchkoli terénních úprav, cest nebo trávy.

THWN/THHN Drát v trubce

THWN a THHN jsou samostatné vodiče určené pro použití uvnitř potrubí – nejsou určeny pouze pro přímé zakopání. Při instalaci v pevné kovové vedení (RMC) NEC povoluje hloubku pohřbu jen 6 palců . Je to proto, že samotné potrubí poskytuje mechanickou ochranu, kterou by jinak poskytovala hloubka. RMC v 6palcovém výkopu je mnohem odolnější vůči úderu lopatou než holý kabel o délce 24 palců.

PVC potrubí Schedule 80 nabízí střední cestu – odolnější proti nárazu než Schedule 40, vyžaduje minimální zasypání 18 palců. PVC potrubí podle plánu 40, nejběžněji dostupný typ, musí být uloženo v hloubce 18 palců při běžném použití a 12 palců pod betonem.

Nízkonapěťové krajinné a zavlažovací kabely

Kabely s napětím nižším než 30 voltů – jako jsou ty, které se používají pro osvětlení zahradních cest, krajinné reproduktory a ovladače kapkové závlahy – mohou být zakopány jen při 6 palců . Logika je taková, že nízké napětí představuje minimální nebezpečí úrazu elektrickým proudem. I tak je 6 palců sotva dostačujících k úniku většiny zahradních nástrojů. Mnoho profesionálních krajinářů zakopává nízkonapěťový kabel o šířce 8 až 10 palců jako praktickou bezpečnostní rezervu, zejména v oblastech, které jsou předmětem obdělávání.

Telekomunikační a datové kabely

Zakopané telefonní kabely, kabely z optických vláken a datové kabely se řídí svými vlastními standardy, které obvykle stanoví instalační společnost nebo asociace telekomunikačního průmyslu (TIA). Kabely z optických vláken jsou často zakopány 18 až 36 palců , s nutností hlubší instalace pod silnice a příjezdové cesty. Tyto kabely jsou vyráběny pomocí vysoce specializovaných systémů vytlačování drátů a kabelů, které používají více nárazníkových vrstev, pevnostních prvků a vnějších plášťů optimalizovaných pro kontakt se zemí a odolnost proti hlodavcům.

Vysokonapěťové přenosové kabely

Podzemní přenosové kabely přenášející napětí nad 2 000 voltů se řídí technickými specifikacemi inženýrských sítí spíše než obytnými NEC. Typické hloubky pohřbu se pohybují od 36 palců až 60 palců (91 až 152 cm) a v některých instalacích městského potrubí může horní část potrubí sedět 30 palců pod úrovní terénu s kabely uvnitř, které vedou ještě hlouběji. Tyto kabely patří mezi nejsložitější produkty vyráběné na velkokapacitních vytlačovacích linkách drátů a kabelů s XLPE izolací, kovovým stíněním, pancéřováním a vícevrstvým vnějším pláštěm.

Jak technologie drátových a kabelových extruderů definuje výkon podzemních kabelů

Schopnost kabelu přežít v jakékoli hloubce pohřbu závisí téměř výhradně na tom, jak byl vyroben. A extrudér drátů a kabelů je hlavním strojem při výrobě kabelů – taví termoplastické nebo termosetové sloučeniny a rovnoměrně je nanáší na vodiče za přesně řízených podmínek teploty, tlaku a rychlosti. The quality of this process determines insulation thickness consistency, jacket adhesion, void-free cross-sections, and resistance to environmental stressors.

Typy extruderů používané při výrobě podzemních kabelů

V závislosti na izolačním materiálu a typu kabelu se používá několik kategorií extruderů drátů a kabelů:

• Jednošnekové extrudéry — Nejběžnější konfigurace pro aplikaci plášťů z PVC, polyetylenu nebo TPE na kabely. Rotující šnek se taví a dopravuje směs skrz matrici na vodiči. Používají se pro vnější plášť UF-B, nízkonapěťový krajinný kabel a univerzální kabeláž.
• Tandemové a tříhlavé extruderové linky — Používá se pro vícevrstvou konstrukci kabelů, kde izolace, polovodivé vrstvy a vnější pláště musí být aplikovány postupně nebo současně. Ty jsou nezbytné pro výrobu středněnapěťových a vysokonapěťových podzemních kabelů, kde integrita vrstvy přímo ovlivňuje dielektrické vlastnosti.
• CV (kontinuální vulkanizační) linky — Specializovaný systém vytlačování drátů a kabelů používaný pro kabely s izolací XLPE. Po vytlačení prochází kabel vyhřívanou trubicí naplněnou dusíkem nebo párou, kde dochází k zesítění. XLPE vyrobené tímto způsobem vydrží teploty vodiče až 90 °C nepřetržitě a až 250 °C za podmínek zkratu – vlastnosti nezbytné pro přenosové kabely uložené v zemi.
• Kontinuální vulkanizační (CCV) linky — Varianta, kde kabel prochází trubkou ve tvaru trolejového vedení, spoléhající na gravitaci, aby byla zachována geometrie kabelu během zesíťování. Používají se pro nejnáročnější vysokonapěťové kabely, včetně kabelů uložených v 36 palcích nebo více pro síťovou infrastrukturu.

Izolační materiály a vhodnost pohřbu

Směs přiváděná do extrudéru drátů a kabelů určuje vhodnost konečného kabelu pro konkrétní hloubky pohřbu a prostředí:

Extrudér drátů a kabelů musí udržovat extrémně těsné tolerance na tloušťku stěny – typicky ±5 % nebo lepší pro silové kabely – protože nerovnoměrná izolace vytváří lokalizované elektrické napěťové body, které mohou vést k dielektrickému selhání roky po instalaci. U kabelů uložených v hloubce je detekce a oprava takových poruch nákladná a rušivá, takže kvalita výroby ve fázi extruderu je jedním z nejdůležitějších faktorů dlouhodobé spolehlivosti kabelů v zemi.

Regionální variace a kódové rozdíly mimo NEC

The NEC provides a baseline for burial depth in the United States, but it is not the only applicable standard — and in many cases it is not even the most stringent one. Místní úpravy, státní předpisy, požadavky na věcná břemena a mezinárodní normy mohou zvýšit požadovanou hloubku pohřbu nad minimální NEC.

Místní změny v USA

Mnoho jurisdikcí přijímá NEC s místními úpravami. Kalifornie má například další požadavky prostřednictvím hlavy 24, které mohou v určitých aplikacích vyžadovat hlubší pohřbení. Některé obce v severních státech vyžadují hlubší zakopání kvůli hloubce mrazové linie – v Minnesotě nebo Maine, kde pronikání mrazem může dosáhnout 48 až 60 palců, inženýrské sítě a některé obytné kódy posouvají hloubku pohřbu daleko za minima NEC, aby se zabránilo škodám souvisejícím s mrazem.

Mezinárodní normy

Mimo Spojené státy se požadavky na hloubku podzemních kabelů značně liší:

• Spojené království (BS 7671 / IET Wiring Regulations): Kabely v zahradách by měly být zakopány minimálně 450 mm (přibližně 18 palců) , zatímco kabely pod silnicemi vyžadují 600 mm (přibližně 24 palců) s dodatečnou mechanickou ochranou, jako jsou kabelové dlaždice nebo výstražná páska.
• Německo (normy DIN VDE): Napájecí kabely jsou obecně uloženy v hloubce minimálně 600 mm, přičemž pod silnicemi a veřejnými prostory je vyžadována 1000 mm (přibližně 39 palců).
• Austrálie (AS/NZS 3000): Minimální hloubky se pohybují od 500 mm pro kabely v potrubí v zahradách do 900 mm pro kabely pod přístupovými oblastmi vozidel.
• Čína (normy GB): Low-voltage underground cables are typically required at 700mm, while high-voltage cables must be at 1000mm or deeper in urban areas.

Tyto rozdíly odrážejí nejen regulační tradici, ale také půdní podmínky, dopravní zatížení a charakter místní narušující aktivity. Země s hustou městskou infrastrukturou mají sklon k hlubším požadavkům, protože následky poškození kabelů – přerušení dodávky elektřiny pro tisíce lidí – ospravedlňují dodatečné náklady na instalaci.

Praktické pokyny pro instalaci při zakopávání kabelových drátů

Znalost požadované hloubky je pouze výchozím bodem. Správné provedení instalace podzemního kabelu zahrnuje řadu rozhodnutí a opatření, která určují, zda kabel spolehlivě funguje po zamýšlenou životnost 20 až 40 let.

Příprava příkopů a podestýlky

Na kvalitě zákopového lůžka záleží téměř stejně jako na hloubce. Kabely by nikdy neměly ležet na kamenité nebo nerovné půdě, která by mohla časem vytvářet bodové kontaktní napětí. Standardní praxe vyžaduje 3palcové (75 mm) lože jemného písku nebo stíněné zeminy pod kabelem, s podobným krytem písku nad ním, než se výkop zasype nativní zeminou. U vysokonapěťových kabelů může být toto pískové lože 6 palců (150 mm) nebo více. Toto není určeno pouze pro mechanickou ochranu, ale protože kompaktní, rovnoměrný zásyp poskytuje konzistentnější tepelnou vodivost – důležité pro kabely, kde rozptyl tepla z toku proudu ovlivňuje jmenovitou kapacitu.

Výstražné pásky a systémy značení

V hloubce 12 palců nad kabelem instalátoři by měli umístit detekovatelnou podzemní varovnou pásku. Tato zářivá plastová páska – typicky žlutá pro elektro, oranžová pro komunikaci – upozorňuje budoucí kopáče dříve, než se dostanou ke kabelu. Pro vysokohodnotné nebo vysokonapěťové instalace je přidána magneticky detekovatelná páska nebo sledovací drát, aby bylo možné elektronické určování polohy pomocí nástroje pro lokalizaci kabelů bez výkopů.

Strategie snížení hloubky pomocí potrubí

Where digging to the full 24-inch depth is impractical — such as through established landscaping, under patios, or near tree roots — switching to rigid metal conduit allows the burial depth to drop to just 6 inches. Toto je legitimní a široce používaná strategie. Potrubí musí být řádně vodotěsné ve spojích a musí mít vhodné vstupní a výstupní armatury. Jakýkoli bod, kde kabel přechází z potrubí do přímého zakopání, musí být řízen opatrně, protože toto spojení je běžným místem selhání.

Zavolejte, než začnete kopat

Před kopáním jakéhokoli příkopu pro zakopání kabelů není kontaktování služby lokace veřejných služeb volitelné – ve většině jurisdikcí je to ze zákona vyžadováno. Ve Spojených státech, volání 811 (národní číslo „Zavolejte, než začnete kopat“) spustí značení všech podzemních inženýrských sítí v pracovní oblasti do 2 až 3 pracovních dnů. Inženýrské kabely – plynové, elektrické, vodní, telekomunikační – mohou být uloženy v hloubkách, které se liší od požadavků norem, protože byly instalovány podle starších kódů, jinými dodavateli nebo v nestandardních konfiguracích. Stávající podzemní kabely se běžně nacházejí v hloubkách mezi 12 a 18 palci, i když by současný kód vyžadoval 24 palců.

Spoje a spoje pod úrovní

NEC povoluje přímé zakopávání spojů pro UF-B kabel za předpokladu, že jsou vyrobeny s uvedenými podzemními spojovacími sadami – vodotěsnými gelem plněnými konektory nebo teplem smrštitelnými sestavami, které udržují zakopávací stupeň kabelu ve spoji. Osvědčené průmyslové postupy však důrazně odrazují od podzemních spojů, kdykoli je to možné. Každý spoj je potenciálním slabým místem. Dlouhé kabelové trasy by měly používat souvislé délky z přístupné propojovací krabice nebo vytahovací krabice na úrovni povrchu, kdykoli to délka trasy dovoluje. Spojovací krabice instalované v zemi musí být dimenzovány pro vlhká nebo vlhká místa a musí být přístupné.

Jak konstrukce kabelů z linky extrudéru ovlivňuje výběr hloubky zasypání

Instalační technik, který si vybírá mezi různými kabelovými produkty pro uložení v zemi, je ve skutečnosti volbou mezi různými výrobními filozofiemi. Kabel vyrobený na vysoce přesné extrudér drátů a kabelů řada s přísnými procesními kontrolami bude mít jednotnější izolaci, lepší přilnavost k plášti a konzistentnější elektrický a mechanický výkon než řada vyráběná při nižších standardech kvality – i když obě mají technicky stejné hodnocení a seznam.

Například dva kabely UF-B se stejným AWG a jmenovitým napětím se mohou výrazně lišit v:

• Soustřednost pláště — Jak vycentrovaný je vodič v izolaci. Špatná soustřednost způsobená nekonzistentním vyrovnáním trysky extrudéru vytváří tenká místa, která jsou náchylná k dielektrickému průrazu.
• Rovnoměrnost tloušťky pláště — Vnější plášť, který se pohybuje od 0,8 mm do 1,4 mm po obvodu, poskytuje nerovnoměrnou mechanickou ochranu. Prémiové kabely vyrobené na CNC řízených extrudérových linkách udrží tloušťku pláště v rozmezí ±0,05 mm.
• Kvalita složení materiálu — Specifické složení směsi PVC nebo PE, včetně UV stabilizátorů, typu změkčovadla a obsahu plniva, přímo ovlivňuje, jak kabel v průběhu času drží v podzemním prostředí. Levnější sloučeniny mohou projít počátečními testy, ale rychleji se rozkládají v reálném půdním prostředí.
• Kvalita dirigentů — Bezkyslíkatá nebo vysoce vodivá měď tažená v přesných tolerancích odolává oxidaci lépe než měď nižší kvality, zejména v podzemních spojích a zakončeních, kde může dlouhodobý nárůst přechodového odporu způsobit přehřátí.

When selecting cable for a burial application — particularly one that will be difficult to access after installation — cable provenance and manufacturing quality are legitimate selection criteria, not just marketing considerations. Kabely od výrobců, kteří investují do moderní technologie vytlačování drátů a kabelů, in-line jiskrového testování a systémů sledování excentricity, nabízejí měřitelně lepší dlouhodobý výkon v podzemí.

Běžné chyby, které vedou k selhání kabelu

Většinu poruch podzemních kabelů v obytných a lehkých komerčních aplikacích lze připsat spíše malému souboru chyb při instalaci než vadám produktu. Pochopení těchto způsobů selhání pomáhá vysvětlit, proč existují požadavky na hloubku pohřbu a proč je důležité je přísně dodržovat.

• Nedostatečná hloubka: Jediná nejčastější chyba. Majitelé domů a někdy i dodavatelé zakopávají kabel o délce 12 nebo dokonce 8 palců, aby ušetřili čas, jen aby se kabel během několika let poškodil běžnými pracemi na zahradě. Jediný řez rýčem skrz zakopaný 12/2 UF-B napájející venkovní zásuvku může způsobit poruchu, která vypne jističe, poškodí připojená zařízení nebo v nejhorším případě spustí požár, pokud nadproudová ochrana nepracuje správně.
• Použití nesprávného typu kabelu: Standardní NM-B (Romex) je vnitřní kabel a není uveden pro přímé zakopání, přesto se pravidelně vyskytuje v podzemních instalacích. NM-B postrádá pevný termoplastický plášť UF-B a při vystavení půdní vlhkosti se rychle rozloží – obvykle během 2 až 5 let.
• Nedostatečný zásyp: Přímé zasypání kamenitou nebo jílovitou zeminou bez pískového podloží vytváří mechanická bodová pnutí a v jílovitých půdách podmáčení kolem kabelu, které urychluje degradaci pláště.
• Ochrana proti přeskakování při přechodech: Tam, kde podzemní kabel vstupuje do budovy nebo přechází z podzemí do nadzemního podlaží, musí být chráněn potrubím přesahujícím minimálně 8 palců nad dokončený povrch. Nechráněný kabel na přechodech úrovně je vysoce zranitelný vůči fyzickému poškození, degradaci UV zářením a pronikání vlhkosti.
• Žádná dokumentace kabelových tras: Neschopnost vyfotografovat nebo načrtnout kabelové trasy před zasypáním znamená, že budoucí majitelé domů nebo dodavatelé nemají žádný způsob, jak zjistit, kde jsou kabely uloženy bez lokalizační služby – a lokalizační služby nemohou vždy najít malé obytné kabely v malé hloubce.

Požadavky na hloubku pro specifické situace a kabelové trasy

Různá místa v rámci jedné instalace mohou vyžadovat různé hloubky zasypání, což znamená, že jeden kabel vedený přes nemovitost může potřebovat změnit hloubku, protože prochází různými typy terénu.

Pod trávníky a zahradami

UF-B at 24 inches is the standard for lawn areas. Tato hloubka vyčistí typické zařízení pro provzdušňování trávníku, odtrhávače a většinu zahradního nářadí. Avšak zvýšené zahradní záhony, které budou pravidelně vykopány na 12 nebo 18 palců, představují riziko. Důrazně se doporučuje vést kabel spíše kolem než pod záhony.

Pod příjezdovými cestami a přístupovými oblastmi pro vozidla

UF-B pod příjezdovými cestami stále vyžaduje 24 palců. Mnoho montérů však přechází na pevné vedení pro křížení příjezdových cest, aby přidali mechanickou ochranu proti zatížení vozidla a umožnili budoucí výměnu kabelů bez výkopů přes povrch příjezdové cesty. Objímka potrubí pod příjezdovou cestou instalovaná během výstavby příjezdové cesty stojí velmi málo; přidání jednoho dodatečně může stát 500 až 2 000 USD za řezání a obnovu betonu nebo asfaltu.

Pod Betonovými deskami

Když kabel prochází pod stávající nebo plánovanou betonovou deskou (nikoli příjezdovou cestou), UF-B může být zakopaný v 18 palcích a PVC vedení v 12 palcích. Samotná deska poskytuje významnou mechanickou ochranu, což ospravedlňuje sníženou hloubku. Kabely pod deskami by měly být instalovány v potrubí, kdykoli je to možné, aby se umožnila výměna – oprava poruchy kabelu pod betonovou podlahou je extrémně nákladná, pokud je kabel přímo zakopán.

Uvnitř potrubí pod oblastmi s kontrolou zavlažování

V komerčních zařízeních pro úpravu krajiny s automatickým zavlažováním jsou podzemní kabelové zóny často narušeny kvůli opravám zavlažování. Specifikace potrubí a zvýšení hloubky zasypání na 30 palců v těchto oblastech výrazně snižuje riziko neúmyslného poškození kabelů během údržby zavlažování – což je běžný a nákladný způsob selhání při správě komerčních nemovitostí.

Role ampacity a tepla při určování hloubky zasypání pro napájecí kabely

U silových kabelů přenášejících významný proud interaguje hloubka pohřbu s ampacity — maximální proud, který může kabel přenášet, aniž by překročil svou teplotní třídu. Podzemní kabely odvádějí teplo do okolní půdy spíše než do vzduchu a tepelný odpor půdy se mění s obsahem vlhkosti, zhutněním a složením. Tabulky zatížitelnosti NEC pro podzemní kabely předpokládají specifické hodnoty tepelného odporu půdy a hloubky uložení.

Kabel uložený v hloubce 24 palců v typické půdě může obvykle přenášet více proudu než stejný kabel uložený v hloubce 6 palců, protože hlubší půda udržuje stabilnější a obecně nižší teploty, což zlepšuje odvod tepla. Technici provádějící podrobné výpočty prostorové kapacity pro podzemní napáječe zohledňují hloubku zasypání jako primární proměnnou. Pro a 500 kcmil XLPE-izolovaný kabel — vyrobeno na lince extrudéru drátů a kabelů o velkém průměru — rozdíl mezi zakopáním ve výšce 30 palců oproti 18 palcům v suché písčité půdě může představovat 10 až 15% zvýšení přípustné ampacity , což se přímo promítá do kapacity pro větší zátěž bez potřeby většího a dražšího vodiče.

To je důvod, proč specifikace pro instalaci kabelů užitkové kvality běžně vyžadují hloubky daleko za minimálními kódy. Dodatečná hloubka není jen opatrnost – je to technická optimalizace, která maximalizuje návratnost investic do materiálu vodiče a zároveň prodlužuje životnost tím, že udržuje nižší provozní teploty.
