Jak vypočítat velikost drátového kabelu: Kompletní průvodce

Přímá odpověď: Jak vypočítat velikost drátového kabelu

Chcete-li vypočítat velikost drátového kabelu, musíte určit maximální proud (ampacity), který musí kabel přenášet, a poté použít limity poklesu napětí a bezpečnostní faktory pro výběr správného průřezu vodiče. Nejrozšířenější vzorec je založen na Ohmově zákoně v kombinaci s National Electrical Code (NEC) nebo normami IEC. Pro většinu střídavých systémů platí základní pravidlo: vyberte vodič, jehož proudová zatížitelnost přesahuje 125 % trvalého zatěžovacího proudu. U stejnosměrných obvodů nebo delších kabelů mají přednost výpočty poklesu napětí.

Prakticky řečeno, pokud máte 20A nepřetržitou zátěž na 120V AC obvodu, vynásobíte 20A × 1,25 = 25A minimální proudová kapacita, což ukazuje na 12 AWG měděný vodič podle standardních tabulek NEC proudění. U zařízení citlivých na napětí na velké vzdálenosti se musí úbytek napětí vypočítat samostatně pomocí vzorce: VD = (2 × L × R × I) / 1000 , kde L je délka jednosměrného kabelu ve stopách, R je odpor na 1 000 stop a I je zatěžovací proud v ampérech.

Tato příručka vás provede každým krokem procesu výpočtu a zahrnuje jak AWG, tak metrické (mm²) systémy, různé typy izolace, podmínky instalace a kvalitu konstrukce kabelů – včetně toho, jak extrudér drátů a kabelů zpracovává izolační vrstvu — ovlivňuje konečný elektrický výkon a bezpečnostní hodnocení kabelu.

Porozumění systémům dimenzování vodičů a kabelů: AWG vs. mm²

Před výpočtem musíte pochopit, který systém měření platí pro vaši oblast a aplikaci. Dvěma dominantními standardy jsou systém American Wire Gauge (AWG) a systém metrických průřezů měřených v milimetrech čtverečních (mm²).

Systém American Wire Gauge (AWG).

AWG se používá převážně ve Spojených státech a Kanadě. kontraintuitivně, nižší číslo AWG znamená silnější vodič s vyšší kapacitou . Například měď 4 AWG přenáší podstatně více proudu než 14 AWG. Stupnice AWG se pohybuje od 0000 (4/0) na velkém konci až po 40 AWG pro aplikace s jemným drátem. Běžná obytná a komerční elektroinstalace používá 14 AWG, 12 AWG a 10 AWG pro větvené obvody, zatímco napájecí vodiče mohou používat 6 AWG, 4 AWG, 2 AWG nebo větší.

Metrický systém průřezu (mm²)

Systém mm², který se používá v Evropě, Asii, Austrálii a většině ostatních částí světa podle norem IEC, přímo popisuje plochu průřezu vodiče. Mezi běžné velikosti patří 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² a více. Vodič 2,5 mm² je zhruba ekvivalentní 14 AWG, pokud jde o průřez , ačkoli přesná kapacita závisí na typu izolace a způsobu instalace.

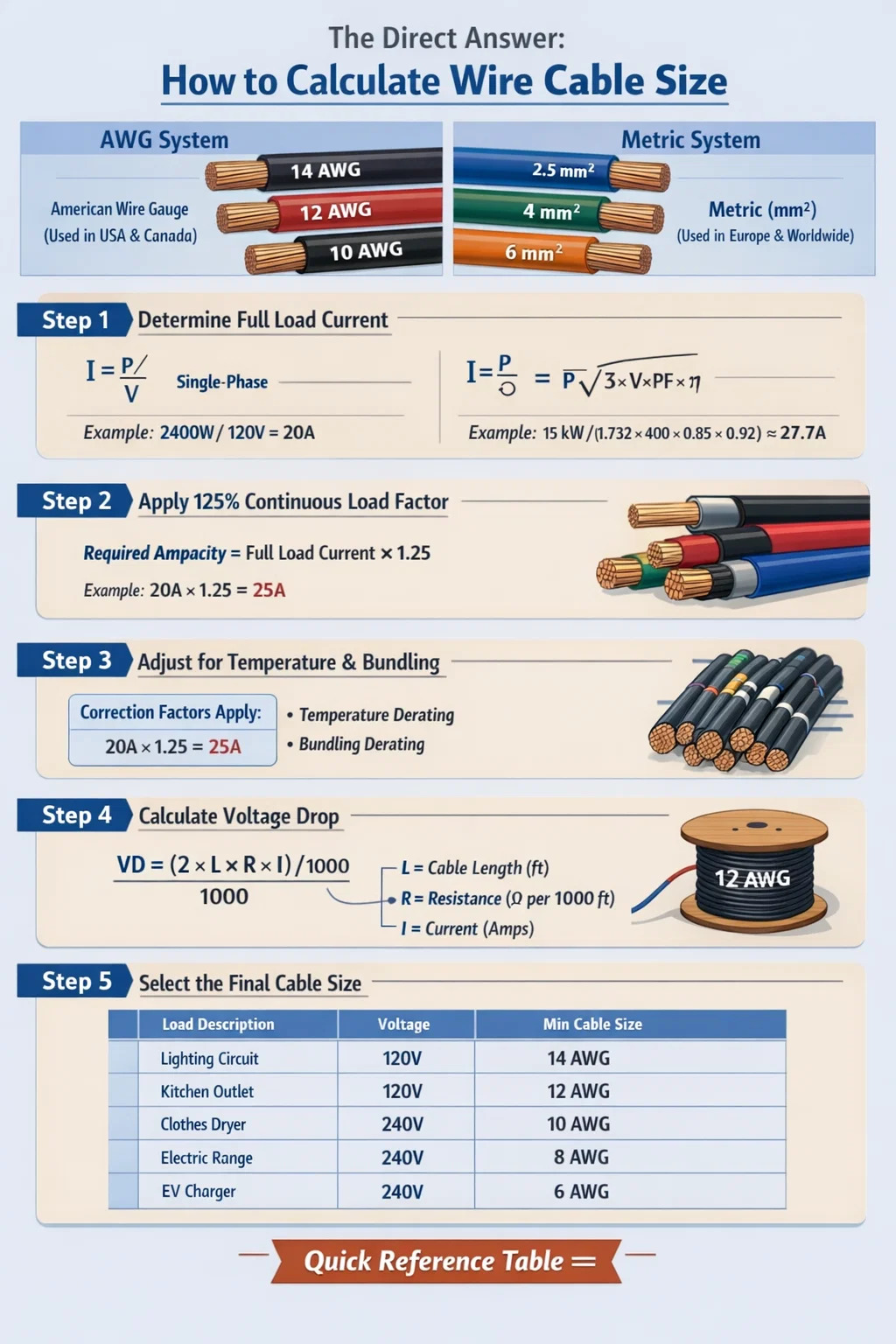

Metoda krok za krokem pro výpočet velikosti drátového kabelu

Správné dimenzování kabelu má logickou sekvenci. Přeskakování kroků vede buď k poddimenzovaným kabelům, které se přehřívají a vytvářejí nebezpečí požáru, nebo k příliš velkým kabelům, které plýtvají materiálem a zbytečně zvyšují náklady na instalaci.

Krok 1: Určete proud při plném zatížení

Výchozím bodem pro každý výpočet dimenzování kabelu je identifikace proudu při plném zatížení (FLC) připojeného zařízení. Pro odporové zátěže, jako jsou ohřívače, je to jednoduché: použijte P = V × I, přeuspořádané na I = P / V. Pro 2 400 W prostorové ohřívače na 120 V okruhu je I = 2 400 / 120 = 20 ampérů .

Pro třífázové zátěže motoru platí vzorec: I = P / (√3 × V × PF × η), kde PF je účiník a η je účinnost. 15kW motor při 400 V s PF = 0,85 a η = 0,92 má za následek I = 15 000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7A . Vždy používejte údaje z typového štítku, pokud jsou k dispozici, spíše než vypočítané odhady.

Krok 2: Použijte multiplikátor nepřetržitého zatížení

Pro zátěže, které pracují nepřetržitě po dobu 3 hodin nebo déle, vyžaduje oddíl NEC 210.19 dimenzování vodiče na 125 % trvalého zátěžového proudu . Pokud vaše zátěž odebírá nepřetržitě 20A, musí být minimální zatížitelnost vodiče 20 × 1,25 = 25A. Tato rezerva tepelné bezpečnosti zohledňuje akumulaci tepla v izolaci během trvalého provozu. Normy IEC používají podobný přístup prostřednictvím korekčních faktorů aplikovaných na hodnoty základní ampacity.

Krok 3: Aplikujte korekční faktory pro teplotu a svazování

Kabely instalované v prostředí s vysokou teplotou nebo seskupené s jinými kabely musí být sníženy. NEC Tabulka 310.15(B)(1) uvádí teplotní korekční faktory. Při okolní teplotě 40 °C namísto standardních 30 °C musí být vodič s jmenovitým výkonem 75 °C snížen o faktor 0.88 . To znamená, že vodič s jmenovitým proudem 25A při 30°C přenáší bezpečně pouze 22A při okolní teplotě 40°C.

Korekce svazků je stejně důležitá. Když sdílí vedení 4–6 vodičů s proudem, použijte faktor 0,80. Pro 7–9 vodičů použijte 0,70. Pro 10–20 vodičů spojených dohromady faktor klesne na 0,50. Neaplikování svazkových faktorů je jednou z nejčastějších příčin přehřívání komerčních kabelových žlabů.

Krok 4: Vypočítejte pokles napětí

Mezní hodnoty poklesu napětí jsou obvykle 3 % pro větvené obvody a 5 % celkem pro napáječ a odbočný obvod dohromady (podle doporučení NEC, i když to není požadavek pevného kódu pro všechny případy). Použijte tento vzorec pro jednofázové AC a DC obvody:

VD (volty) = (2 × L × R × I) / 1000

Kde L = délka jednosměrného kabelu ve stopách, R = odpor v ohmech na 1 000 stop (z tabulek odporu vodičů) a I = zatěžovací proud v ampérech. Faktor 2 zohledňuje jak výstupní, tak zpětný vodič.

Příklad: Obvod 120 V, 100 stop jednosměrný, přenášející 15 A přes 14 AWG mědi (R = 3,14 Ω/1 000 stop): VD = (2 × 100 × 3,14 × 15) / 1 000 = 9,42 voltu , což je 7,85 % — výrazně nad 3% limitem. Upgrade na 10 AWG (R = 1,24 Ω/1 000 stop) toto sníží na 3,72 V neboli 3,1 %, což je okrajové, ale přijatelné pro necitlivé zátěže. U přesných zařízení by přechod na 8 AWG přinesl 1,8 %.

Pro třífázové systémy se vzorec mění na: VD = (√3 × L × R × I) / 1000 , nahrazující faktor 2 hodnotou 1,732, protože fázová geometrie snižuje efektivní odpor smyčky.

Krok 5: Vyberte konečnou velikost kabelu

Po výpočtu požadované ampacity (se všemi korekčními faktory) a minimální velikosti vodiče potřebné pro splnění limitů poklesu napětí, vyberte, která velikost je větší . Toto je rozhodující velikost kabelu. Vždy zaokrouhlujte nahoru na další dostupnou standardní velikost vodiče – nikdy nezaokrouhlujte dolů.

Role typu izolace v kapacitě kabelu

Izolační materiál obklopující vodič přímo určuje, kolik tepla může kabel bezpečně vydržet, což zase určuje jmenovitou kapacitu. Zde probíhá výrobní proces – konkrétně výkon extrudér drátů a kabelů — má přímý dopad na elektrické a tepelné vlastnosti hotového výrobku.

Běžná hodnocení teploty izolace a jejich označení NEC zahrnují:

• 60 °C (140 °F) — Typ TW, používaný ve starších bytových rozvodech. Nižší kapacita, nevhodné pro vysoce zatěžované obvody.
• 75 °C (167 °F) — Typy THW, THWN. Nejběžnější komerční a průmyslové izolace. Toto je standardní sloupec používaný v NEC tabulce 310.15 pro dimenzování vodičů ve většině nových instalací.
• 90 °C (194 °F) — Typy THHN, XHHW-2, RHH. Vyšší základní kapacita, ale NEC často omezuje zakončení na 75 °C, pokud není zařízení specificky dimenzováno pro zakončení 90 °C. Může být použit při plné hodnotě 90 °C ve volném vzduchu nebo když je odpovídajícím způsobem dimenzováno koncové zařízení.
• 150°C a více — Speciální kabely používající silikonovou pryž, PTFE (teflon) nebo minerální izolaci (kabel MI). Používá se v pecích, průmyslových pecích a vysokoteplotních procesních zařízeních.

Konzistence tloušťky izolace je kritická. A extrudér drátů a kabelů v moderní výrobní lince využívá přesnou geometrii matrice, řízení teploty taveniny a regulaci rychlosti linky k udržení jednotné tloušťky stěny kolem vodiče. Nekonzistentní izolace – na některých místech tenčí – vytváří lokalizované horké body, které snižují efektivní tepelné hodnocení, i když průměrná tloušťka splňuje specifikace. Pokročilé vytlačovací stroje od výrobců v Číně, Evropě a Severní Americe nyní využívají laserové měřicí systémy a automatickou korekci excentricity k dosažení tolerancí tloušťky stěny v rozmezí ±5 % nebo těsnější.

Měděné vs. hliníkové vodiče: Rozdíly ve velikosti

Hliníkové vodiče se běžně používají pro servisní vstupní kabely, napáječe a rozvody inženýrských sítí. Jsou lehčí a levnější než měď, ale hliník má jen asi 61 % vodivosti mědi , což znamená, že k přenosu stejného proudu potřebujete větší průřez.

Praktické pravidlo: k tomu, aby odpovídala kapacitě měděného vodiče, hliník vyžaduje přibližně o dvě velikosti AWG větší . Tam, kde měď 6 AWG přenáší 65 A (při 75 °C), budete potřebovat hliník 4 AWG, abyste přenesli stejný proud. Pro metrické dimenzování se hliníkový vodič 16 mm² zhruba shoduje s měděným vodičem 10 mm².

Hliník se také roztahuje a smršťuje více než měď s teplotními cykly, což může časem způsobit uvolnění spojení. Všechny koncovky hliníkových vodičů musí používat konektory s hodnocením AL/CU a na spojích a koncovkách je vyžadována antioxidační směs, aby se zabránilo nahromadění oxidace, která zvyšuje odolnost. Toto jsou požadavky na kodex ve většině jurisdikcí, nikoli volitelné postupy.

Z výrobního hlediska vyžaduje vytlačování izolace přes hliníkové vodiče pečlivou kontrolu rychlosti linky a teploty směsi v extrudér drátů a kabelů . Chemické složení hliníku se liší od mědi a některé izolační směsi přilnou odlišně. Výrobci kvalitních kabelů provádějí testy adheze, aby zajistili správné spojení izolace a neoddělili se od vodiče během ohýbání nebo tepelného cyklování.

Dimenzování kabelů pro obvody motoru

Motorové obvody se řídí jinými pravidly než obecné větvené obvody, protože motory odebírají velmi vysoký zapínací proud při spuštění – obvykle 6 až 8násobek proudu při plné zátěži po dobu 0,5 až 2 sekund. Samotný kabel nemusí být dimenzován na tento zapínací proud (to zvládá nadproudová ochrana), ale dimenzování vodiče musí být založeno na pravidlech NEC Article 430 spíše než na standardních tabulkách zatížitelnosti.

Pro jeden motor vyžaduje NEC 430.22 dimenzování vodiče odbočného obvodu alespoň 125 % proudu motoru při plném zatížení (FLC) jak je uvedeno v tabulkách NEC 430.247–430.250 (nejedná se o hodnotu na typovém štítku, pokud není na typovém štítku nižší než hodnota v tabulce). Pro 230V jednofázový motor o výkonu 5 koní uvádí tabulka 430.248 FLC jako 28A. Vodič pak musí zvládnout minimálně 28 × 1,25 = 35 A, směřující k mědi 8 AWG.

Pro aplikace s proměnnou frekvencí (VFD) platí další úvahy. VFD generují harmonické proudy, které produkují extra teplo ve vodičích. Mnozí inženýři při dimenzování kabelů pro motory poháněné VFD přidávají dodatečnou marži 10–15 % nad standardní faktor 125 %. Typicky je také vyžadován stíněný kabel mezi výstupem VFD a motorem, aby pohltil vysokofrekvenční šum a zabránil poškození ložisek proudy v běžném režimu.

Výpočet poklesu napětí Hluboký ponor: Dlouhý kabel

U kabelů delších než 50 stop (asi 15 metrů) se dominantním faktorem dimenzování často stává pokles napětí – nikoli ampacity. To platí zejména pro solární fotovoltaické (PV) systémy, zemědělská zařízení, venkovní osvětlení a průmyslové závody se zařízením umístěným daleko od hlavní rozvodné desky.

Výpočet požadovaného průřezu vodiče z poklesu napětí

Vzorec poklesu napětí můžete přeuspořádat a přímo vypočítat požadovaný průřez vodiče. Pro měď v jednofázovém systému:

A (mm²) = (2 × L × I × ρ) / VD_max

Kde A je požadovaná plocha průřezu v mm², L je délka jednosměrného kabelu v metrech, I je zatěžovací proud v ampérech, ρ (rho) je měrný odpor mědi = 0,0172 Ω·mm²/m (nebo 0,0282 pro hliník) a VD_max je maximální přípustný pokles napětí ve voltech.

Příklad: Čerpadlo odebírá 30A při 230V, umístěné 120 metrů od rozvodné desky. Maximální povolený pokles napětí = 3 % × 230 V = 6,9 V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Zaokrouhlete nahoru na další standardní velikost: 25 mm² měděný vodič.

Pokud by totéž čerpadlo bylo umístěno jen 30 metrů daleko, výpočet dává 4,49 mm², zaokrouhleno na 6 mm² – výrazně menší a levnější. Náklady na poddimenzování při dlouhých sériích pocházejí z plýtvání energií a degradace výkonu zařízení, nejen z přehřívání.

Pokles napětí v solárních PV DC systémech

V solárních instalacích je dimenzování stejnosměrného kabelu rozhodující pro účinnost systému. NEC článek 690 doporučuje omezit pokles napětí v obvodech FV zdroje na 2 % nebo méně pro maximální sklizeň energie. 2% pokles na 600V stringovém systému umožňuje pouze 12V pokles na vedení kabelu. Při proudu stringu 9A a délce 50 metrů (jednosměrně) by požadovaný průřez vodiče byl A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², což ukazuje na kabel s minimálním průřezem 2,5 mm² pro PV (USE-2 nebo PV Wire v USA).

Jak kvalita kabelové konstrukce ovlivňuje výpočty dimenzování

Výpočty dimenzování kabelů předpokládají, že kabel splňuje své jmenovité specifikace. To znamená, že vodič má správnou plochu průřezu, izolace má správnou tloušťku a dielektrické vlastnosti a odpor na jednotku délky odpovídá publikovaným hodnotám. V praxi se kvalita kabelů mezi výrobci výrazně liší a tato variabilita přímo ovlivňuje, zda vaše výpočty v terénu obstojí.

Poměr plnění vodiče a splétání

Lankové vodiče se skládají z několika menších drátů stočených dohromady. Poměr plnění — procento jmenovitého průřezu skutečně obsazeného kovem — ovlivňuje odpor. Lankový vodič 2,5 mm² se špatným utěsněním pramene může mít skutečný kovový průřez pouze 2,3 mm², což zvyšuje odpor přibližně o 8–9 % ve srovnání se specifikací. To přímo ovlivňuje jak pokles napětí, tak tepelný výkon. Prémioví výrobci kabelů měří odpor vodičů podle IEC 60228 nebo ASTM B8, aby ověřili shodu.

Tloušťka izolace a proces vytlačování

Izolační vrstva se nanáší přes a extrudér drátů a kabelů — stroj, který taví polymerní sloučeninu (PVC, XLPE, LSZH nebo jiné materiály) a tlačí ji přes přesnou matrici kolem pohyblivého vodiče. Kvalita tohoto procesu vytlačování určuje konzistenci tloušťky izolace, povrchovou úpravu a přilnavost k vodiči nebo vnitřnímu plášti.

Mezi moderní vytlačovací systémy drátů a kabelů používané předními výrobci patří:

• Regulace excentricity v uzavřené smyčce : Laserové nebo kapacitní senzory měří soustřednost izolace v reálném čase a automaticky upravují polohu matrice tak, aby korigovala povrchovou úpravu mimo střed.
• Monitorování tlaku a teploty taveniny : Zajišťuje konzistentní viskozitu směsi skrz matrici a zabraňuje vzniku tenkých míst způsobených kolísáním teploty ve válci extrudéru.
• Integrace testeru jiskry : Vysokonapěťové jiskrové testery skenují 100 % vyrobeného kabelu in-line, aby detekovaly dírky nebo tenké body v izolaci před navinutím kabelu.
• Systémy měření průměru : Laserové mikrometry nepřetržitě měří vnější průměr a vracejí data zpět k řízení rychlosti linky a výstupu extrudéru, aby se udržely stanovené tolerance průměru.

Při nákupu kabelu pro kritické aplikace – průmyslové stroje, elektroinstalace budov, podzemní napáječe – vždy ověřte, zda kabel splňuje certifikace UL, CSA nebo IEC testované podle příslušných norem. Kabel testovaný třetí stranou a uvedený na seznamu zaručuje, že izolace aplikovaná procesem vytlačování drátů a kabelů splňuje požadavky na minimální tloušťku, dielektrickou pevnost a teplotní odolnost.

Izolační výkon XLPE vs. PVC

Izolace ze zesíťovaného polyethylenu (XLPE) se vyrábí pomocí specializovaného procesu extruderu drátů a kabelů, který zahrnuje krok vulkanizace (zesíťování), buď vytvrzování párou, vytvrzování suchým dusíkem (linka CCV) nebo vytvrzování silanovou vlhkostí. Zesítění vytváří trojrozměrnou polymerní síť, která dává XLPE výrazně lepší tepelné vlastnosti než PVC : Napájecí kabely s izolací XLPE jsou dimenzovány na 90 °C nepřetržitě, 130 °C při nouzovém přetížení a 250 °C při zkratu. Vrchol PVC u standardních jakostí dosahuje při 70 °C.

U vysokonapěťových kabelů (1 kV–35 kV) je průmyslovým standardem izolace XLPE vyráběná na lince extrudéru drátů a kabelů s trojitým vytlačováním – nanášení polovodičového vnitřního stínění, izolace XLPE a polovodičového vnějšího stínění v jednom průchodu. Tento jednoprůchodový přístup eliminuje kontaminaci rozhraní mezi vrstvami, což je kritický faktor pro integritu vysokonapěťového dielektrika.

Praktické příklady velikostí kabelů podle aplikace

Teorie se stává jasnější s konkrétními příklady použití v různých typech instalací. Následující zpracované příklady pokrývají nejběžnější scénáře, se kterými se můžete setkat v obytných, komerčních a průmyslových prostředích.

Okruh obytné kuchyně (120V, 20A)

NEC 210.11(C)(1) vyžaduje alespoň dva 20A okruhy malých spotřebičů v kuchyňských prostorách. Kabel: 12 AWG / 2 měděný, typ NM-B (Romex), jistič 20A. Kabel vedený z panelu je typicky 30–60 stop v rodinném domě. Pokles napětí při 20 A na 60 stop: VD = (2 × 60 × 1,98 × 20) / 1 000 = 4,75 V, což je 3,96 % . Přijatelné pro většinu zátěží kuchyňských spotřebičů. Pro konzervativnější instalaci nebo tam, kde délka přesahuje 80 stop, upgradujte na 10 AWG.

Nabíjecí stanice pro elektromobily (240V, 48A nepřetržitě)

Nabíječka EV úrovně 2 s výkonem 11,5 kW odebírá 48 A při 240 V. Jako trvalé zatížení: 48A × 1,25 = 60A minimální zatížitelnost vodiče. Vyberte měděné vedení 6 AWG THWN-2. Pro 50stopý běh z panelu do garáže pokles napětí = (2 × 50 × 0,491 × 48) / 1 000 = 2,36 V = 0,98 % - v mezích. Velikost 6 AWG se v tomto případě určuje podle ampacity, nikoli podle poklesu napětí.

Motor průmyslového dopravníku (400V, 3fázový, 22kW)

FLC = 22 000 / (1,732 x 400 x 0,87 x 0,92) = 39,7 A. Použijte 125% faktor motoru: 39,7 × 1,25 = 49,6A. Vyberte měděný vodič 10 mm² (s jmenovitým proudem 52 A v třížilovém kabelu podle IEC 60364). Délka kabelu od MCC k motoru je 85 metrů. Pokles napětí = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68 % — do 3% limitu. Volba 10 mm² je potvrzena požadavky na kapacitu a pokles napětí.

Podzemní napáječ (240 V, 100 A, 150 stop)

100A subpanelový napáječ používající hliníkové vodiče ve schématu 40 PVC potrubí uložené v 24 palcích. Požadovaný proud: 100A. Hliníkový vodič 1/0 AWG je dimenzován na 120 A při 75 °C — odpovídá kapacitě. Kontrola poklesu napětí: 1/0 AWG hliník R = 0,327 Ω/1 000 stop VD = (2 × 150 × 0,327 × 100) / 1 000 = 9,81 V = 4,09 % . Překračuje doporučená 3 %. Upgrade na hliník 2/0 AWG (R = 0,259 Ω/1 000 stop): VD = 7,77 V = 3,24 % — stále marginální. Použijte Hliník 3/0 AWG (R = 0,205 Ω/1 000 stop): VD = 6,15 V = 2,56 % — přijatelné.

Úvahy o zkratu a poruchovém proudu při dimenzování kabelů

U kabelů středního a vysokého napětí au průmyslových kabelů NN v blízkosti velkých transformátorů musí být vodič také dimenzován tak, aby odolal tepelné energii poruchového proudu během doby, kterou ochranné zařízení potřebuje k odstranění poruchy. Toto se nazývá tepelná odolnost proti zkratu zkontrolovat.

Vzorec je: A (mm²) = (I_sc × √t) / K , kde I_sc je předpokládaný zkratový proud v ampérech, t je doba odstranění poruchy v sekundách a K je materiálová konstanta (K = 115 pro měděné vodiče s izolací PVC začínající na 30 °C; K = 135 pro měď s izolací XLPE).

Příklad: Kabel napájí panel předpokládaným zkratovým proudem 25 kA a předřazený jistič se vypne za 0,2 sekundy. A_min = (25 000 × √0,2) / 115 = (25 000 × 0,447) / 115 = 97,2 mm² . To vyžaduje minimálně 120 mm² měděného vodiče – bez ohledu na proud zátěže. V blízkosti velkých průmyslových transformátorů nebo hlavních rozvaděčů často určuje výběr kabelu dimenzování nakrátko.

Časté chyby ve výpočtu velikosti drátu

Pochopení metody výpočtu je jen polovina úspěchu. Praktické chyby v terénu vedou k poddimenzovaným nebo předimenzovaným kabelům, i když technik správně aplikuje vzorce.

• Použití proudu na typovém štítku místo tabulky NEC FLC pro motory: NEC 430.22 výslovně vyžaduje použití hodnoty tabulky NEC, nikoli typového štítku, pokud není typový štítek nižší. Použití motoru s vyšší účinností, nižší proud z typového štítku a poddimenzování kabelu je porušením kódu.
• Zapomněli jste použít svážené snížení: Instalace šesti vodičů THHN do jednoho vedení a dimenzování každého pro individuální kapacitu je velmi častou chybou. Faktor svazku 0,80 snižuje jejich efektivní proudovou kapacitu, což vyžaduje větší vodiče.
• Bez zohlednění budoucího růstu zatížení: Obvod na 95 % kapacity vodičů neponechává žádný prostor pro další zařízení. Nejlepší průmyslovou praxí je dimenzovat kabely na maximálně 80 % jmenovité proudové kapacity za normálních provozních podmínek.
• Smíchání AWG a metrických hodnot ve stejném vzorci: Použití hodnot odporu AWG (v Ω/1 000 stop) s metrickými délkami (v metrech) bez převodu vede k velmi nesprávným výsledkům. Always confirm units before calculating.
• Ignoring ambient temperature: Kabel instalovaný v půdním prostoru při okolní teplotě 50 °C namísto standardních 30 °C vyžaduje značné snížení výkonu. 12 AWG THHN s jmenovitým proudem 30 A při 30 °C může přenášet pouze 23 A při okolní teplotě 50 °C – snížení o 23 %.
• Purchasing substandard cable: Kabely od neověřených výrobců mohou mít skutečný průřez vodičů o 10–15 % nižší než nominální kvůli špatné kontrole procesu tažení drátu a vytlačování. Vždy kupujte kabel s certifikací UL nebo IEC z dohledatelných zdrojů.

Quick Reference: Cable Size Selection Summary

Pro rychlou orientaci na místě následující tabulka shrnuje běžné scénáře zatížení a minimální velikosti kabelů, které vyžadují za typických podmínek (měděný vodič, izolace 75 °C, okolní teplota 30 °C, jeden okruh v trubce, délka až 50 stop).
