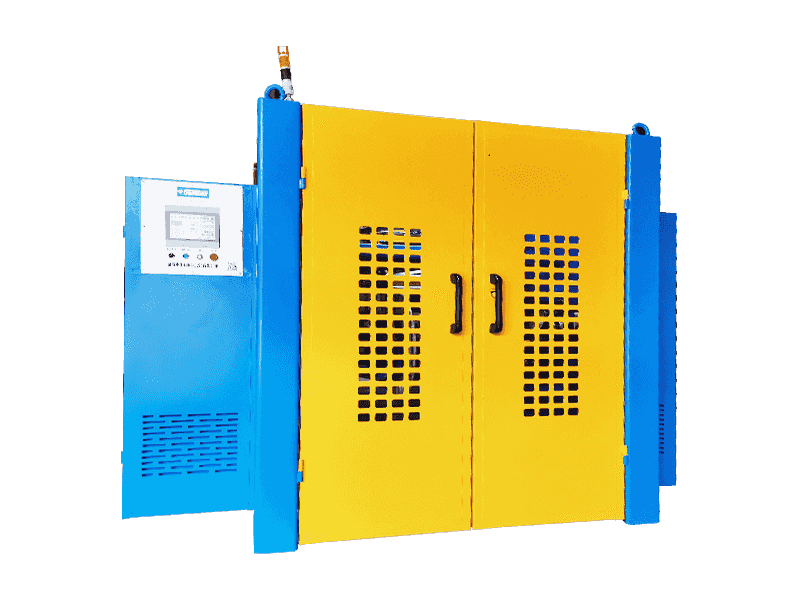

Integrovaný typ zadního krouceného páru pro síťový kabel Manufacturers

Zpět na seznam
Back Twist Pair Twisting Machine pro síťový kabel

Integrovaný typ zadního krouceného páru pro síťový kabel

V procesu kroucení párů žilových vodičů je velmi důležitá přesnost rozteče a těsnost párového vodiče, což má významný vliv na elektrické a fyzikální vlastnosti hotového kabelu. Tento stroj je vybaven nezávislým hnacím kolem v otočném úhlovém oblouku hlavní točivé části. Síla motoru hnacího kola je přenášena z vnější strany úhlového oblouku dovnitř přes mechanickou převodovku v rotující hlavní hřídeli, čímž se zamezuje nespolehlivým faktorům způsobeným tradiční převodovkou typu uhlíkových kartáčů. Kromě toho, hnací motor a úhlový rotační motor pracují synchronně prostřednictvím elektrického ovládání blokování, čímž je dosaženo plynulé vysoce přesné elektronické regulace sklonu. Stoupání kroucení lze nastavit digitálně a tvarovat stabilně a přesně. Kromě toho odvíjení zpětného zkroucení využívá rotační úhlovou strukturu oblouku, která transformuje tradiční pasivní rotaci a vnější splétací sílu na aktivní rotaci a splétání dvou jádrových drátů kombinovaným působením zpětného kroucení a kroutící síly. Vnitřní namáhání kroucením a vnější namáhání kroucením se vzájemně ruší, takže rotační napětí krouceného výrobku zevnitř ven se navzájem ruší na nulu. Po zkroucení oba dráty jádra pevně sedí bez mezer a jsou přirozeně rovné a bez odrazové síly. Udržování stabilní fyzické struktury může vést ke stabilnímu elektrickému výkonu.

Dotaz +
PŘEDV：Šroubovací stroj se zadním krouceným párem rozděleného typu pro síťový kabel
DALŠÍ：Žádný další produkt
Product Details

KOMPONENTY

● Ø500 Horizontální horní a dolní dvouválcová portálová kolébka bez hřídele odvíjení 2 jednotky
● Zadní otočný odvíjecí stojan 2 jednotka
● Ø500 Dvojité stoupání konstantního napětí pár twister 1 jednotka
● Řídicí systém 1 jednotka
● Periferní pomocná zařízení lze přizpůsobit.


TECHNICKÉ SPECIFIKACE

Výplatní struktura Horizontální horní a dolní dvouválcová portálová kolébka bez hřídele odvíjení, navazovací luk s dvojitým roztečí zpětného twistu.
Struktura nabírání Horizontální portálová kolébka bez hřídele navíjení, pramenný luk s dvojitým roztečím krouceným párem.

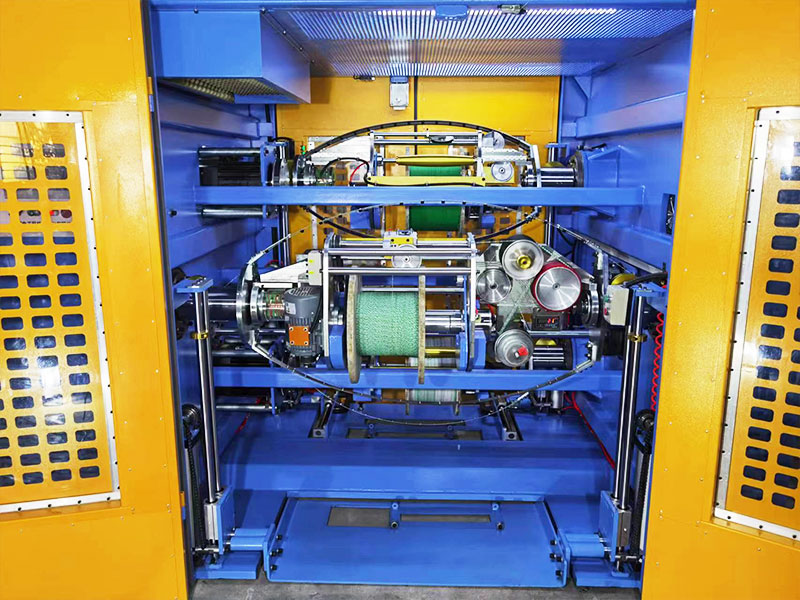

Celková konstrukce stroje Odvíjení zpětného zákrutu a navíjení pramenů jsou uspořádány zády k sobě s integrovanou strukturou. Odvíjecí i navíjecí strana jsou vybaveny dvířky pro navíjecí a navíjecí operace.
Vhodný typ drátu Používá se hlavně pro LAN CABLE CAT5, CAT5E, CAT6A, CAT7, CAT8 a další vodiče, ale také pro jiné vodiče pro přenos signálu, které vyžadují elektrické testování.
Specifikace jádrového drátu Rozsah: Ø0,6-2,0 mm, mimo tento rozsah, lze přizpůsobit
Vnější průměr lanka rozsah: Ø1,2-4,0 mm, mimo tento rozsah lze přizpůsobit.
Stranding zemřít Standardní velikost vnějšího průměru formy je 25
Metoda zpětného kroucení Dosažení kroucení nebo předběžného kroucení, kroucení znamená, že se oblouky odvíjecího stroje a kroucený pár otáčejí v opačných směrech; předkroucení se týká stejného směru otáčení odvíjecího stroje a párového zkroucení a lze jej zvolit na dotykové obrazovce.
Poměr zkroucení/předkroucení 0-120%, plynule a plynule nastavitelné, nastavitelné na dotykové obrazovce, automatické řízení PLC, automatické sledování rychlosti kroucení/zpětného kroucení.
Směr splétání S/Z
Výplatní rychlost otáčení Skutečná rychlost spouštění je nastavena podle požadavků různých jakostí drátu, maximálně 2000 ot./min/4000 ot./min (bez zatížení).
Rychlost otáčení navíječe Skutečná rychlost spouštění je nastavena podle požadavků různých jakostí drátu, maximálně 2000 ot./min/4000 ot./min (bez zatížení).
Rozsah rychlosti drátu Vzorec pro výpočet traťové rychlosti: Bow-twister rychlost x 2 x stoupání / 1000 = m/min. Maximální povolená rychlost je 100 m/min.
Rozteč krouceného drátu Optimální rozsah: 5,0-50,0 mm, s přesností na jedno desetinné místo, s plynule nastavitelnou úrovní, volitelnou na dotykové obrazovce.
Přesnost náklonu Přesnost stoupání ±0,3 mm při výrobě s pevnou rychlostí, ±0,5 mm při spouštění/vypínání.
Navazovací materiál mašle Standardním použitým materiálem je ocelový pásek 65Mn s keramickými očky, který lze upravit na odlehčenou příď z uhlíkových vláken.
Výplatní síla luku Standardní konfigurace je 2-5,5 kW invertorový motor, který lze také přizpůsobit pro servomotory.
Nabírá sílu luku Standardní konfigurace je 3,7kW invertorový motor, který lze také upravit pro servomotor.
Brzdění přídě Elektromagnetické brzdy
Typ navijáku V portálové kolébce je zabudován dvojitý hřídel kola
Průměr hnacího kola Ø185, 5-drážkový pogumovaný hliníkový kladkový válec 5-drážkový dělený hliníkový poháněný válec.
Síla navijáku Standardní konfigurace je 1,5kW invertorový motor, který lze také upravit pro servomotor.
Specifikace výplaty Model Ø500, kompatibilní s Ø400, nástrojová kola ABS.
Specifikace odběru Model Ø500 je kompatibilní s Ø400. Nástrojová kola ABS
Vnitřní otvor navijáku Standardní je Ø56mm, jiné velikosti lze přizpůsobit.
Zvedání vřetena navijáku Elektrické zvedání, nakládání skateboardu a vykládání cívky.
Způsob utahování navijáku Výkonná utahovací cívka sestavy elastického válce, utahovací síla>200 kg, se samosvornou ochranou, pneumatická uvolňovací cívka
Hmotnost navijáku MAX 300 KG
Výplatní síla navijáku Standardní konfigurace je 2-0,75 kW převodový motor, který může být také přizpůsoben pro servomotor.
Síla navíjecí cívky Standardní konfigurace je 0,75 kW převodový motor, který lze také přizpůsobit pro servomotor.
Uspořádání polohy navíjecího drátu Standardem je 30 leštěných tyčových traverzových hřídelových jednotek, které lze přizpůsobit pro řady servopohonů.
Výkon uspořádání polohy drátu 0,2KW servo ovladač pohybu lze přizpůsobit.
Detekce výběhu materiálu Alarm a automatické zastavení, když dojde k vybití drátu/alarm a automatické zastavení při přerušení drátu.

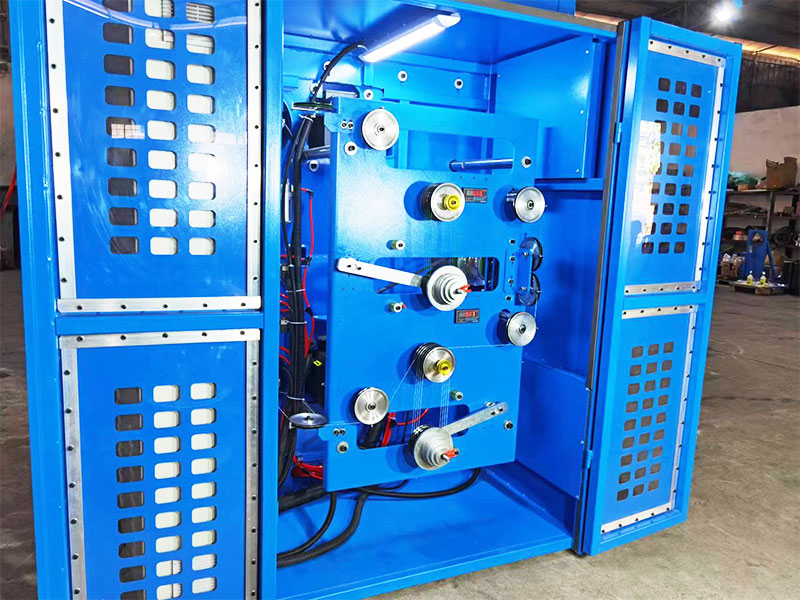

Napínací typ Standardem je upravit napětí pohybem nebo přidáním vyvažovacích závaží, PID řídí rychlost odvíjení nebo navíjení nebo jej přizpůsobuje tak, aby upravoval napětí pomocí servomotoru.
Výplatní rozsah napětí 3N-30N/0,3kg-3kg/300g-3000g
Rozsah tahového napětí 5N-50N/0,5kg-5kg/500g-5000g
Přesnost napětí ±25 g
Zobrazení napětí Komunikační typ digitálního displeje tlakový senzor, alarm překročení napětí a automatické vypnutí.
Správa formule Vlastní systém správy receptury umožňuje, aby data, jako je napětí, teplota, vnější průměr, stoupání, S/Z, vzdálenost vinutí drátu a barometrický tlak, byly přiváděny do PLC, což podporuje sběr a import dat pro digitální výrobu.
Bezpečnostní ochrana Automatickou detekci a predikci teploty / vibrací / hluku / tlaku lze přizpůsobit podle standardního designu CE/CSA/UL.
Detekce jisker Lze přizpůsobit přidáním zkoušečky jisker
Normy napájení Standardem je 3-fázové 380V/50Hz a napájení lze přizpůsobit pro různé země a regiony.
Inteligentní software Přizpůsobitelné přidáním softwaru „funkce automatického přiřazování nejvyšší rychlosti výroby“ k dosažení efektivity výroby a kvality produktu současně.
Zařízení na přemazání jádra drátu Zařízení na mazání jádra drátu lze upravit a přidat. Izolační jádrový drát je potažen těkavým mazacím olejem, aby se snížilo tření při kroucení páru drátů.




VLASTNOSTI PRODUKTU

● Vysoká rychlost: Vřetenová skříň je odlehčená a žíhaná, je odolná a nedeformuje se. Otočný úhlový oblouk je staticky vyvážen a dynamicky vyvážen pro testování a korekci. Má malé vibrace a nízkou hlučnost. Vřeteno nevytváří teplo během dlouhodobých kontinuálně vysokorychlostních operací a rychlost otáčení vřetena je vysoká.

● Méně obsazeného místa: Přijímá integrovanou strukturu, která ušetří více než 50 % práce ve srovnání s tradičním strojem pro zpětný zákrut děleného typu.

● Stabilní napětí: Servomotor lze upravit jako napínací prvek. Po nastavení celkového navíjecího napětí se inteligentně vypočítá odvíjecí napětí dvou žilových drátů a rychlost odvíjení a navíjení jsou přesně řízeny ovladačem servopohybu, čímž je dosaženo stabilního napětí.

● Přesná výška tónu: Světově výlučně "přesný převodový mechanismus vnější síly a vnitřního vřetena", přenáší výkon motoru vně úhlové přídě na otočné kolo uvnitř úhlové přídě pomocí složitého mechanického převodového mechanismu. S hlavním navijákem jako měřítkem pohybu použijte ovladače servopohybu pro otočný úhel oblouku i hlavní naviják, abyste prováděli přesné řízení pohybu řetězu a získali přesný sklon při jakékoli rychlosti.

● Úspora práce: Vybaveno flexibilním navlékačem, může hladce procházet otočným uzlem úhlového oblouku a navlékání může být dokončeno za 1 minutu. Drát lze pomocí ovládacího panelu vytáhnout v opačném směru, což šetří práci.

● Inteligentní: Správa režimu distribuce, načtení receptu SOP jedním kliknutím, příprava ke spuštění jedním kliknutím, spuštění jedním kliknutím; dynamická zpětná vazba stoupání kroucení, poměr zpětného kroucení, detekce chyb/detekce odpojení/zastavení při dosažení měřiče, inteligentní ovládací panel

● Nízká poruchovost: Elektrické ovládací prvky v lankovém oblouku jsou všechny instalovány na kolébce a všechny signály jsou elektricky ovládané uzavřenou smyčkou uvnitř lankového oblouku. Sběrný kroužek uhlíkových kartáčů poskytuje pouze třífázovou energii do vnitřní části úhlového oblouku bez vysílacích signálů, aby se zabránilo špatnému kontaktu, rušení a nízkému počtu poruch.

● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit řízení sběrnice Profinet, které zajišťuje rychlý přenos signálu a nízké rušení.

Odstraňování problémů a údržba jsou k dispozici bez ohledu na umístění stroje v jakékoli zemi nebo regionu po celém světě, pokud existuje komunikační síť, pak lze rychle zajistit vzdálenou detekci poruch, odstraňování problémů a údržbu.
