FOAM PE/PP/PU Chemická vytlačovací linka na izolaci jádra drátu pěnou Výrobci

Zpět na seznam
Linka pro vytlačování izolace pěnového drátu

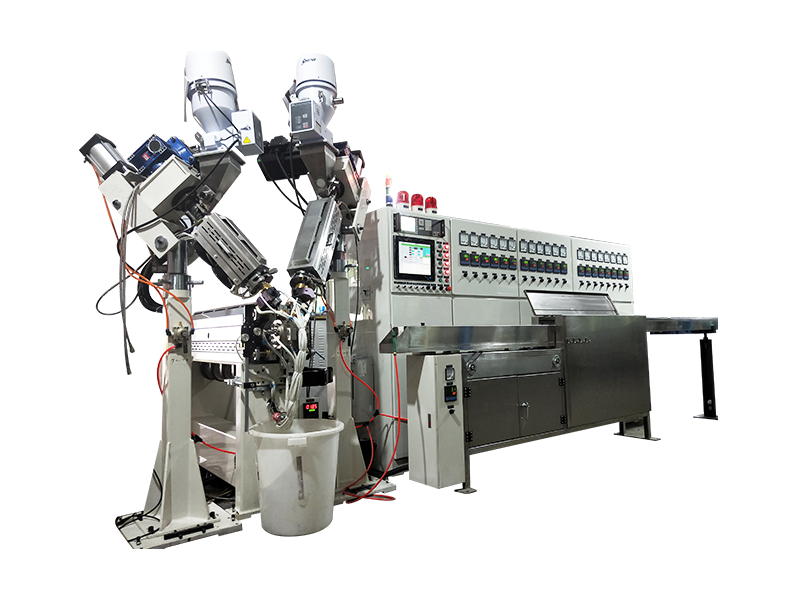

FOAM PE/PP/PU Chemická vytlačovací linka na izolaci jádra drátu pěnou

FOAM PE/PP/PU Chemická pěnová vytlačovací linka na izolaci jádra je nestandardizované zařízení s přizpůsobením. Hlavní model stroje je obecně 35-60 mm. Je vhodný pro vytlačování izolace žilových vodičů chemických pěnivých materiálů pro signální kabely. Vytlačování pěny může snížit dielektrickou konstantu izolační vrstvy, zvětšit kožní efekt přenosu elektronů, snížit útlum signálu a zvýšit vzdálenost přenosu signálu. Během procesu vytlačování pěny určují tlak a teplota uvnitř každé zóny válce extrudéru konečnou hustotu napěnění materiálu. Teplota a tlak jsou vzájemně úměrné a je důležité řídit vytlačovací tlak a teplotu. U dílů, kde materiál teče, zůstává tlak konzistentní a teplota je řízena v rozmezí ±1°C, aby se udržoval stabilní tlak a stupeň napěnění materiálu. Kvůli nízké pevnosti pěnové izolační vrstvy je na vnější vrstvě pěnové vrstvy pokryta pevná kůže, aby se zvýšila pevnost jádrového drátu, takže chemické vytlačování pěny je většinou dvouvrstvé vytlačování. Vynikající extrudér pro izolaci drátu z chemické pěny má následující vlastnosti: hladký šnekový válec a nepřilnavý k materiálům, materiály se dobře mísí a pění rovnoměrně šnekem, přesná regulace teploty, dobrá tekutost bez ucpání kanálu hlavy stroje, vysoká soustřednost hlavy stroje, stabilní průměr drátu, malá tolerance,  stabilní kapacita, stabilní odvíjení a nátahové napětí atd. Naše společnost může podporovat osobní přizpůsobení uživatele potřeby. Pokud jde o hardware, můžeme uživatelům nabídnout různé modely a značky základního příslušenství, ze kterých si mohou vybrat. V oblasti softwaru pro elektrické ovládání jsme schopni zajistit také ekonomické a praktické nebo nejpokročilejší metody elektrického ovládání. Vzhledem k různým celkovým konfiguracím se velmi liší i cena tohoto stroje. Proto je hlavním faktorem, který určuje cenu tohoto stroje, nastavení úrovně konfigurace produktu uživatele. Navíc, protože tento produkt je nestandardizované přizpůsobené zařízení s pouze malou sérií výroby, trvá delší dobu, než je návrh, výroba, instalace a cyklus ladění dlouhý. Uživatelé si musí vyhradit dostatečný počet nákupních cyklů, aby dosáhli dokonalé dodávky produktu.

Poptávka +
PŘEDCHOZÍ:Žádný předchozí produkt
DALŠÍ:Žádný následující produkt
Produkt Podrobnosti

KOMPONENTY

● Výplatní stojan
● Rovnací stojan
● Předehřívač
● Hlavní extruder
● Vstřikovací stroj
● Hlava extrudéru
● BY-PASS vypouštěcí ventil materiálu
● Sušička s násypkou
● Pohyblivý žlab s konstantní teplotou
● Nádrž na chladicí vodu
● Vodní elektrostatické kondenzátory
● Tryska pro foukání vzduchu
● Kotevní vratidlo
● Stojan na akumulaci drátu
● Počítadlo metrů
● Laserový měřič průměru
● Vysokofrekvenční zkoušečka jisker
● Nabírání
● Ovládací skříňka elektřiny
● Následují vlastní možnosti
● Tiskárna
● Vakuové zařízení
● Foukač
● Detektor hrudek
● Měřidlo excentricity
● Elektronický billboard
● Další periferní pomocná zařízení lze přizpůsobit a přidat.

TECHNICKÉ SPECIFIKACE

Hlavní technické parametry 35 25typ 40 30 typ 45 35 typ 50 35 typ 60 40 typ
Vhodný typ drátu Vhodné pro vysokofrekvenční kabely, datové kabely, signální kabely, elektronické kabely a další dráty z vytlačování chemické pěny s vodičem z měděného drátu.
Řada vodičů pro americký standard AWG36-30 AWG34-28 AWG32-26 AWG30-22 AWG28-18
Rozsah průměrů vodičů Ø0,13-0,25mm Ø0,16-0,32 Ø0,20-0,40mm Ø0,25-0,65mm Ø0,32-1,02mm
Rozsah oblasti vodiče 0,01-0,05 m㎡ 0,02-0,08 m㎡ 0,03-0,13 m㎡ 0,05-0,32 m㎡ 0,08-0,81 m㎡
Extruze vnější průměr Ø0,5-0,8mm Ø0,6-1,0mm Ø0,8-1,2mm Ø1,0-1,6mm Ø1,3-2,5mm
Rozsah rychlosti drátu 20-200 m/min 30-300 m/min 40-400 m/min 50-500 m/min 60-600 m/min
Konstrukce stroje Vezměte hlavu extruderu jako centrální osu, všechny díly od odvíjení po navíjení jsou lineárně rozmístěny. Standardní vytlačovací linka má výšku středu 1 metr a celkovou délku 24-28 metrů
Typ výplaty Standardní bezhřídelový aktivní odvíjecí stojan, elektrické zvedání, pneumatické utahování, další typy, jako je letákový odvíječ, typ hřídele a jiný odvíjecí stojan výkonu, lze také přizpůsobit.
Specifikace výplaty Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Výplatní síla 3,7 kW 5,5 kW 7,5 kW
Typ výplatního napětí Posouváním nebo přidáváním/odebíráním bloků protizávaží upravte napětí a lze jej také upravit pro nastavení napětí pomocí servomotoru.
Rovnací stojan 5kolový rovnací rám vodičů, rovnací kolo vodičů je OD Ø60, jednodrážkové, se schránkou na nářadí.
Typ předehřívače Uzavřený předehřívač trouby s cirkulací horkého vzduchu, předehřívač typu vodiče z měděného drátu nebo přímý předehřívač lze přizpůsobit.
Výkon předehřívače 8 KVA
Rychlost extrudéru MAX 90 ot./min
Výstup extrudéru 30 kg/h 40 kg/h 50 kg/h 60 kg/h 90 kg/h
Výkon extrudéru 7,5 kW 11 kW 15 kW 22 kW
Parametry šroubu L/D poměr je 28:1, kompresní poměr je 3,0. Skládá se ze šroubového materiálu 38CrMoAlA a lze jej přizpůsobit.
Typ vytápění Hliníkové topné kroužky pro tělo, měděné topné kroužky pro krk, křemenné topné trubice pro spony/hlavy/matrice extruderu.
Počet ovládání teploty Tělo 4 svorka 1 krk 1 hlava 1 matrice 1
Výkon ohřevu stroje 6 kW 8 kW 9 kW 10 kW 14 kW
Chlazení sudu 4-sekční radiální ventilátor
Sušička s násypkou 12 kg 25 kg 50 kg
Vstřikovací stroj power Horizontální vstřikovací stroj s 3-stupňovou regulací teploty pro tělo a 1-stupňovou regulací teploty pro krk, vertikální vstřikovací stroj lze také přizpůsobit.
Vstřikovací stroj ouput 6 kg/h 10 kg/h 15 kg/h 15 kg/h 25 kg/h
Vstřikovací stroj power 2,2 kW 3,7 kW 5,5 kW
Voštinová deska Stroj je vyroben z nerezové oceli 316 bez galvanického pokovování. Má vnitřně vedenou průtokovou strukturu s průtokovými otvory propojenými zkosením bez slepých rohů. Voštinová deska a příruba jsou utěsněny kónickým tmelem, aby se zabránilo úniku.
Typ hlavy ​Automatické centrování hlavy typu U7, rovnoměrný tlakový pohyb vnějšího běhounu, lze přizpůsobit různými strukturami, jako je jedna vrstva / dvojitá vrstva / jednoduchý vstřikovací pás / dvojité vstřikovací proužky atd. (automatické centrování mikro nastavitelné) hlavu extrudéru lze také přizpůsobit.
Značka Head Hlava stroje je vyrobena v Číně a lze ji přizpůsobit jiným značkám, jako jsou EUROTEK, UNITEK, EUROCAB a MICRODIA
Hlavová svorka Existují dvě poloviny upínače hlavy stroje se dvěma synchronizovanými sadami šroubů a šroubů. Může být zahrnut jednosměrný klíč a další typy svorek hlavy stroje lze přizpůsobit.
Tlaková zkouška Standardně je bez funkce detekce tlaku, na hlavovou přírubu lze přidat tlaková čidla nebo nevýbušné bezpečnostní ventily.
BY-PASS vypouštěcí ventil materiálu BY-PASS Materiál vypouštěcí ventil
Vyrovnání hlavy Díky konstrukci s dvojitým polohovacím čepem s přírubou hlavy zůstává výška hlavy po dlouhou dobu nezměněna.
Pohyblivý žlab Pohyblivý žlab s konstantní teplotou, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

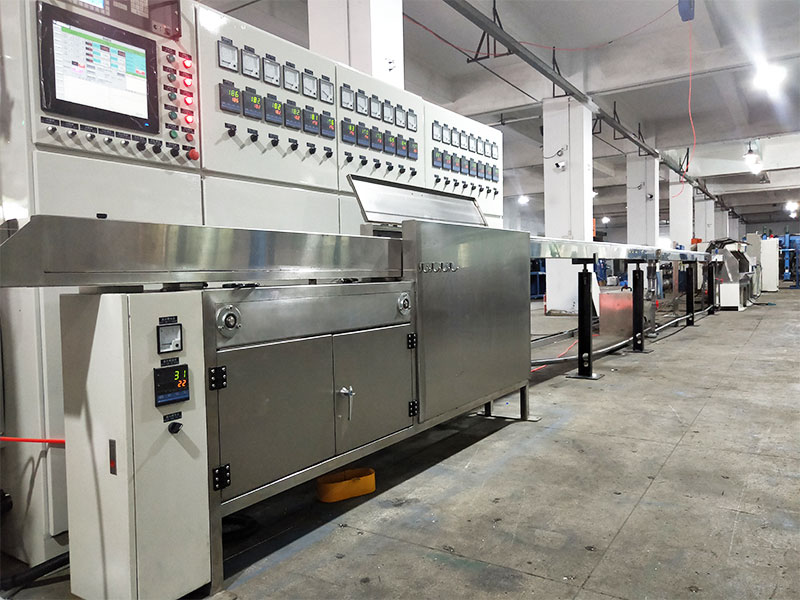

Chladící nádrž 10metrová jednovrstvá nádrž ve tvaru U, oběhový vodní chladicí systém, bez chladiče vody. Celá nádrž je vyrobena z materiálu SUS304. Pro přizpůsobení jsou k dispozici dvouvrstvé nádrže ve tvaru U nebo W.
Vysokotlaká tryska pro foukání vzduchu Foukací tryska překlápěcího typu, materiál POM, dvojitá konstrukce foukání, sada v pohyblivé nádrži na vodu, nádrž na chladicí vodu, naviják. Jiné typy typu foukací trysky lze přizpůsobit.
Kotevní vratidlo type Lehká titanová slitina a dvoukolový hřídel odolný proti opotřebení z nerezové oceli
Kotevní vratidlo wheel diameter Konstrukce dvojitého kola z vysoce pevné titanové slitiny Ø375.
Kotevní vratidlo power 3,7 kW servo motor.
Napínací stojan pro akumulaci drátu Šikmý napínací stojan na akumulaci drátu, celková délka 12 metrů, dráha z ocelového plechu, lehký pojezdový vůz, 10 drážek ＋ 9 drážek pro akumulační kolo drátu, celková kapacita uložení drátu je 180 metrů. Napětí servomotoru, k dispozici jsou i jiné typy.
Průměr akumulačního kola drátu Ø120, lze přizpůsobit Ø150, lze přizpůsobit Ø180, lze přizpůsobit
Počítadlo metrů Počítadlo metrového typu vodícího kola s metrovým obvodem kola 400mm. Využívá kodér k detekci a umožňuje jemné nastavení korekčního koeficientu měřiče. K dispozici jsou další typy zařízení pro počítání metrů.
Nabírání type Dvouhlavý typ navíjení hřídele, typ automatické výměny cívky nebo jiné stroje pro navíjení drátu bez hřídele lze přizpůsobit.
Nabírání reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Nabírání power 2,2 kW 3,7 kW
Nabírání wire arrangement 0,4KW servomotor pro uspořádání drátu
Vodní elektrostatické kondenzátory Vodní statický kondenzátor BETA, jiné značky, jako BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, lze přizpůsobit.

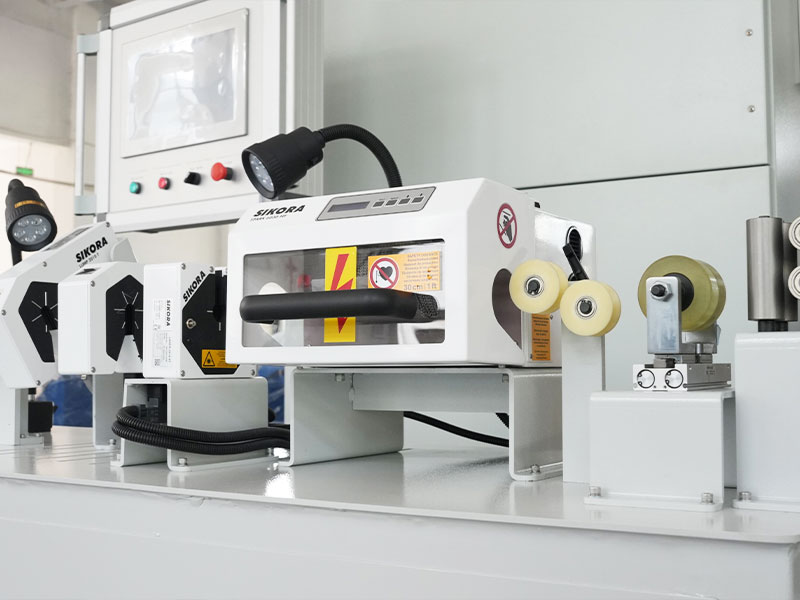

Laserový měřič průměru Měřidlo průměru drátu vyrobené v Číně, jednoosý typ, přesnost měření je 0,001, ostatní značky, jako je SIKORA / ZUMBACH / PROTON / TAKIKAWA atd., jsou přizpůsobitelné.
Vysokofrekvenční zkoušečka jisker Vysokofrekvenční jiskrový tester vyrobený v Číně, napětí je 0-15KV, jiné značky, jako CLINTON/SIKORA/PROTON lze přizpůsobit.
Ovládací skříňka elektřiny Elektrická skříň VICTOR s nátěrem zpomalující hoření, šetrná k životnímu prostředí, WEINVIEW 10” HMI, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorů a frekvenčních měničů jsou přizpůsobitelné.
Celkový výkon 54 kW 65 kW 70 kW 75 kW 90 kW


VOLITELNÉ POLOŽKY PŘIZPŮSOBENÍ

Kotevní vratidlo wire drop device Vytlačovací naviják izolace žilového drátu bez zařízení na upouštění drátu lze upravit tak, aby bylo jedno.
Tiskárna Inkoustová tiskárna nebo jiný typ tisku lze přizpůsobit.
Vakuový extraktor Vakuové zařízení může být přidáno do hlavy stroje po přizpůsobení.
Foukač Vysoce účinný fén lze přizpůsobit, když je stroj ve vysokorychlostním vytlačování.
Detektor hrudek Přizpůsobitelná možnost přidat funkce detekce hrudek do měřicího přístroje na měřidlo průměru čínských značek nebo přizpůsobit jiné značky, jako je SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Měřidlo excentricity Měřidlo excentricity, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Chladič Chladič nebo nádrž s izolovanou vrstvou lze přizpůsobit.
Závěsná elektronická deska Podporovány jsou LED oboustranné elektronické obrazovky nebo jiné typy.
Inteligentní systém řízení receptur Inteligentní systémy řízení receptur lze přizpůsobit a data, jako je napětí navíječe, napětí skladovací linky, teplota předehřívání, řízení teploty hostitele, průměr vytlačování, vzdálenost řádků navíjení, hodnoty tlaku vzduchu budou přiváděny do PLC. Využívá komunikační režim sběrnice Profinet, podporu sběru a importu dat MES, výrobní proces s jedním klíčem, spouštění jedním klíčem a umožňuje digitální inteligentní produkty.
Periferní pomocná zařízení Další periferní příslušenství nebo speciální úpravy pro celý stroj lze přizpůsobit.
Elektrické rozvody 2,5metrový stropní kabelový žlabový stojan, vzduchové potrubí, signální vodiče a napájecí kabel uspořádané s izolací, přívod vodiče z horní části elektrické ovládací skříňky, přizpůsobitelné alternativní metody.
Norma bezpečnostních předpisů Vyrobeno v souladu s čínskými bezpečnostními normami CCC a přizpůsobitelné tak, aby splňovalo bezpečnostní normy CE/CSA/UL.
Normy napájení 3-fázový napájecí zdroj 380V/50Hz s přizpůsobitelným napětím a frekvencí pro různé země a regiony.




VLASTNOSTI PRODUKTU

● Vysoký produkční výnos: Šroubově optimalizovaný design, odolný proti opotřebení, nepřilnavý, chrom bez kapání, skrývání bez lepidla, rychlá změna barvy, vysoká rychlost linky, vysoká výtěžnost produkce.

● Nepropustné provedení: Jedinečné těsnicí a polohovací struktury zajišťují, že z příruby neuniká materiál a výška vytlačovací hlavy zůstává stabilní i při dlouhodobém používání.

● Vysoká kvalita: Naše izolované dráty mají soustřednost 93%-97%, vnější průměr variace ±0,005 a kapacitní variace ±1pf/m

● Přesná regulace teploty: v rozmezí ±1℃.

● Inteligentní: Náš inteligentní systém řízení lze přizpůsobit, což umožňuje snadný přístup k vzorcům SOP, přípravám na spuštění jedním kliknutím a inteligentnímu provozu.

● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit použití řídicího systému sběrnice Profinet, který zajišťuje rychlý přenos signálu s nízkým rušením. Pokud existuje komunikační síť v jakékoli zemi nebo regionu, lze rychle implementovat vzdálenou detekci poruch, odstraňování problémů a údržbu.
