| Výplatní struktura | Jedna hlava portálové kolébky bezhřídelové aktivní odvíjení uvnitř splétacího luku Jedna hlava bezhřídelového aktivního odvíjení mimo splétací luk |
| Struktura nabírání | Horizontální portálová kolébka bez hřídele navíjení, pramenný luk s dvojitým roztečím krouceným párem. |

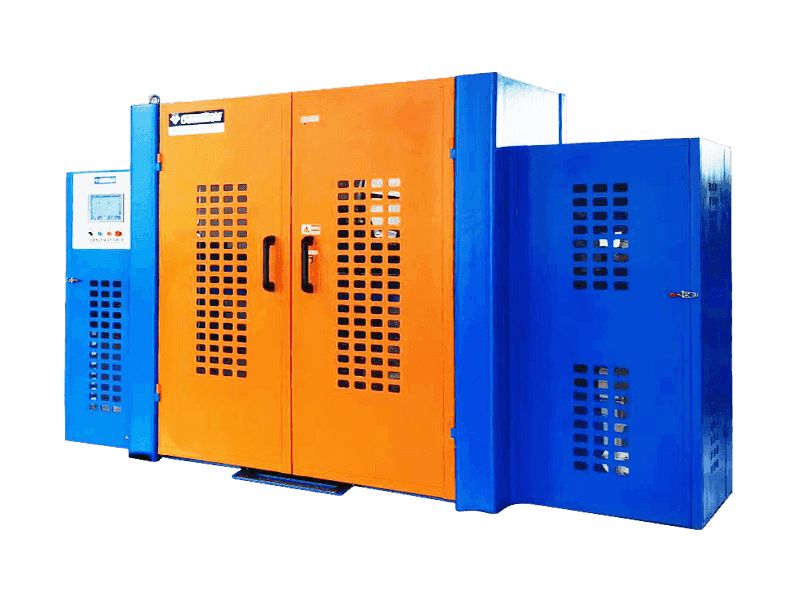

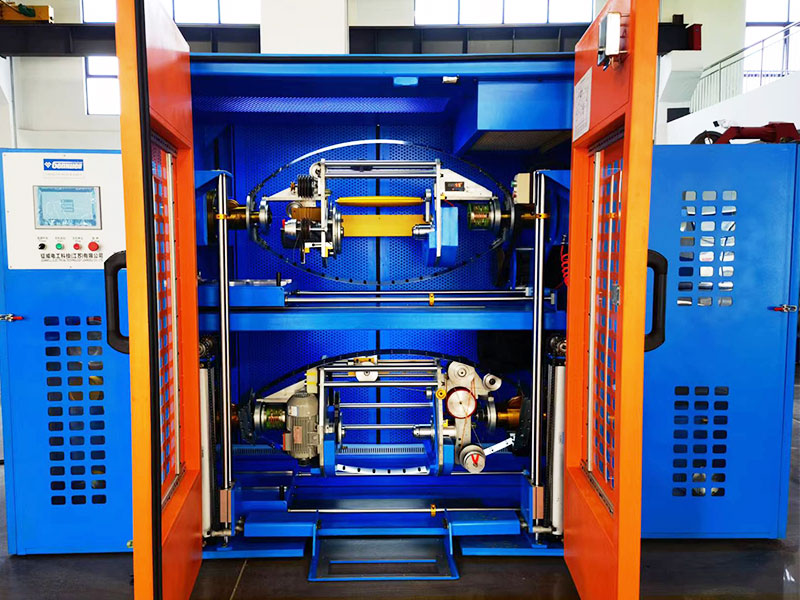

| Celková konstrukce stroje | Integrovaná horní a spodní konstrukce. Bezhřídelové aktivní odvíjení portálového jeřábu je umístěno na horní části inteagovaného stroje. Na pravém dílu je umístěna aktivní odrážka bez hřídele. Navíječ splétání je umístěn na spodní části integrovaného stroje. |
| Vhodný typ drátu | Používá se hlavně pro LAN CABLE CAT5, CAT5E, CAT6A atd. |
| Specifikace jádrového drátu | Rozsah: Ø0,6-1,2 mm, mimo tento rozsah, lze přizpůsobit |
| Vnější průměr lanka | rozsah: Ø1,2-2,5 mm, mimo tento rozsah lze přizpůsobit. |
| Stranding zemřít | Standardní velikost vnějšího průměru formy je 25 |
| Metoda zpětného kroucení | Dosažení kroucení nebo předběžného kroucení, kroucení znamená, že se oblouky odvíjecího stroje a kroucený pár otáčejí v opačných směrech; předběžné zkroucení se týká stejného směru otáčení odvíjecího stroje a zkroucení páru a lze jej zvolit na dotykové obrazovce. |
| Poměr zkroucení/předkroucení | 0-100%, plynule a plynule nastavitelné, nastavitelné na dotykové obrazovce, automatické řízení PLC, automatické sledování rychlosti kroucení/zpětného kroucení. Při rychlosti zkroucení 33 procent se při odvíjení vytvoří jedno stoupání, zatímco při vzletu se vytvoří dvě stoupání. Celkový počet hřišť je tedy tři. |
| Směr splétání | S/Z |
| Výplatní rychlost otáčení | MAX1800 RPM (bez zatížení).
Skutečná rychlost spouštění je nastavena podle požadavků různých druhů drátu. |
| Rychlost otáčení navíječe | MAX1800RPM/5400TPM (bez zatížení).
Skutečná rychlost spouštění je nastavena podle požadavků různých druhů drátu. |
| Rozsah rychlosti drátu | Vzorec pro výpočet rychlosti linky: Rychlost Bow-twister x 3 x stoupání / 1000 = m/min. Maximální povolená rychlost je 100 m/min. |
| Rozteč krouceného drátu | Optimální rozsah: 5,0-30,0 mm, s přesností na jedno desetinné místo, s plynule nastavitelnou úrovní, volitelnou na dotykové obrazovce. |
| Přesnost náklonu | Přesnost stoupání ±0,3 mm při výrobě s pevnou rychlostí, ±0,5 mm při spouštění/vypínání. |
| Navazovací materiál mašle | Standardním použitým materiálem je ocelový pásek 65Mn s keramickými očky, který lze upravit na odlehčenou příď z uhlíkových vláken. |
| Výplatní síla luku | Standardní konfigurace je 5,5 kW invertorový motor, který lze také přizpůsobit pro servomotory. |
| Nabírá sílu luku | Standardní konfigurace je 5,5 kW inverter motor, which can also be customized for servo motors. |
| Brzdění přídě | Elektromagnetické brzdy |
| Typ navijáku | Do kolébky portálu je zabudován naviják se dvěma koly, aby se nabral |
| Průměr hnacího kola | Ø185, 5-drážkový pogumovaný hliníkový kladkový válec 5-drážkový dělený hliníkový poháněný válec. |
| Síla navijáku | Standardní konfigurace je 1,5kW invertorový motor, který lze také upravit pro servomotor. |
| Specifikace výplaty | Nástrojová kola ABS Ø500. |
| Specifikace odběru | Nástrojová kola ABS Ø500. 630 take-up wheels can be customized. |
| Vnitřní otvor navijáku | Standardní je Ø56mm, jiné velikosti lze přizpůsobit. |
| Zvedání vřetena navijáku | Elektrické zvedání, nakládání skateboardu a vykládání cívky. |
| Způsob utahování navijáku | Výkonná utahovací cívka sestavy elastického válce, utahovací síla>200 kg, se samosvornou ochranou, pneumatická uvolňovací cívka |
| Hmotnost navijáku | MAX 300 KG |
| Výplatní síla navijáku | Standardní konfigurace je 2-0,75 kW převodový motor, který může být také přizpůsoben pro servomotor. |
| Síla navíjecí cívky | Standardní konfigurace je 0,75 kW převodový motor, který lze také přizpůsobit pro servomotor. |
| Uspořádání polohy navíjecího drátu | Standardem je 30 leštěných tyčových traverzových hřídelových jednotek, které lze přizpůsobit pro řady servopohonů. |
| Detekce výběhu materiálu | Alarm a automatické zastavení, když dojde k vybití drátu/alarm a automatické zastavení při přerušení drátu. |
| Napínací typ | Standardem je upravit napětí pohybem nebo přidáním vyvažovacích závaží, PID řídí rychlost odvíjení nebo navíjení nebo jej přizpůsobuje tak, aby upravoval napětí pomocí servomotoru. |
| Výplatní rozsah napětí | 3N-30N/0,3kg-3kg/300g-3000g |
| Rozsah tahového napětí | 5N-50N/0,5kg-5kg/500g-5000g |
| Přesnost napětí | ±25 g |
| Zobrazení napětí | Komunikační typ digitálního displeje tlakový senzor, alarm překročení napětí a automatické vypnutí. |
| Správa formule | Vlastní systém správy receptury umožňuje, aby data, jako je napětí, teplota, vnější průměr, stoupání, S/Z, vzdálenost vinutí drátu a barometrický tlak, byly přiváděny do PLC, což podporuje sběr a import dat pro digitální výrobu. |
| Bezpečnostní ochrana | Automatickou detekci a predikci teploty / vibrací / hluku / tlaku lze přizpůsobit podle standardního designu CE/CSA/UL. |
| Detekce jisker | Lze přizpůsobit přidáním zkoušečky jisker |
| Normy napájení | Standardem je 3-fázové 380V/50Hz a napájení lze přizpůsobit pro různé země a regiony. |
| Inteligentní software | Přizpůsobitelné přidáním softwaru „funkce automatického přiřazování nejvyšší rychlosti výroby“ k dosažení efektivity výroby a kvality produktu současně. |
| Zařízení na přemazání jádra drátu | Zařízení na mazání jádra drátu lze upravit a přidat. Izolační jádrový drát je potažen těkavým mazacím olejem, aby se snížilo tření při kroucení páru drátů. |
