Stroj na vytlačování pláště drátů a kabelů

Linka na vytlačování pláště PVC/PE/PP/PU

Stroj na vytlačování pláště PVC/PE/PP/PU je nestandardizované zařízení s přizpůsobením. Hlavní model stroje je obecně 70-150 mm, který se běžně používá ve výrobních metodách vytlačování drátů a kabelů. Extrudovaný materiál má nízkou viskozitu, dobrou tekutost a nízkou odolnost, snadno se plastifikuje a tvaruje. Vynikající plášťový extrudér má následující vlastnosti: rovnoměrná plastifikace šneku, přesná regulace teploty, pohodlí, snadné nastavení odchylky hlavy stroje, hladký povrch pláště bez stop po formování, hladké vodicí kolečko bez poškození drátu, stabilní tolerance průměru drátu, stabilní navíjení a odvíjení napětí, výměna navíjecích cívek a odvíjení bez zastavení stroje, šetří práci nabírací mřížky a krásná struktura mřížky navíjení drátu. Různí uživatelé budou mít různé potřeby při objednávání tohoto stroje. Naše společnost může podporovat personalizované přizpůsobení podle potřeb uživatele. Pokud jde o hardware, můžeme uživatelům nabídnout různé modely a značky základního příslušenství, ze kterých si mohou vybrat. V oblasti softwaru pro elektrické ovládání jsme schopni zajistit také ekonomické a praktické nebo nejpokročilejší metody elektrického ovládání. Vzhledem k různým celkovým konfiguracím se velmi liší i cena tohoto stroje. Proto je hlavním faktorem, který určuje cenu tohoto stroje, nastavení úrovně konfigurace produktu uživatele. Kromě toho, protože tento produkt je nestandardizované přizpůsobené zařízení s pouze malým množstvím výroby, trvá delší dobu, než je návrh, výroba, instalace a cyklus ladění dlouhý. Uživatelé si musí vyhradit dostatečný počet cyklů nákupu, aby dosáhli požadované dodávky produktu.

Poptávka +
PŘEDCHOZÍ:Linka pro vytlačování pláště LSZH/XLPE/TPE/TPU
DALŠÍ:Žádný následující produkt
Produkt Podrobnosti

KOMPONENTY

● Výplatní stojan
● Napínací stojan
● Rovnací stojan

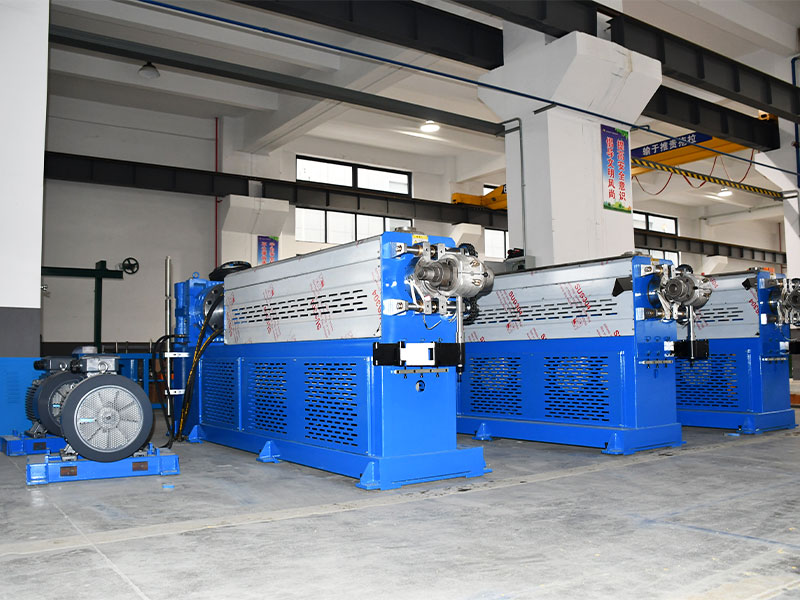

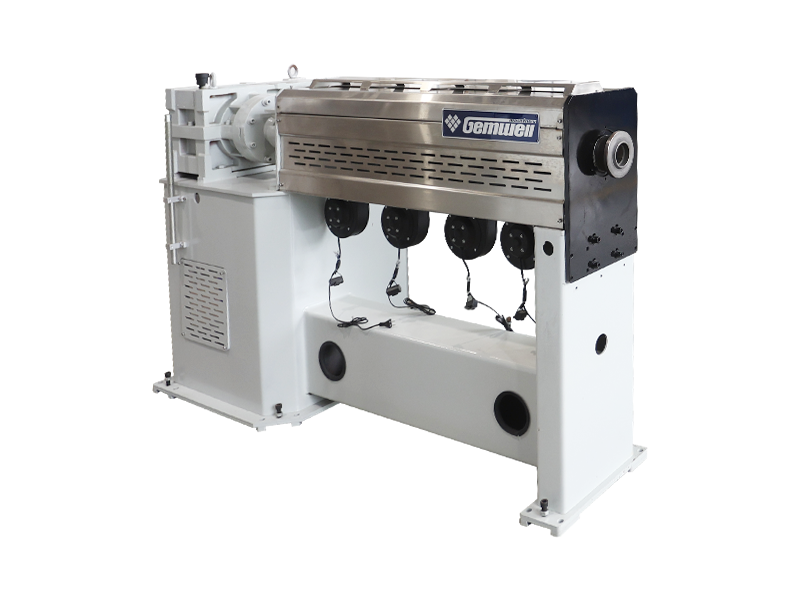

● Hlavní extruder
● Hlava extrudéru
● Stroj na sušení materiálu
● Pohyblivý žlab
● Tiskárna
● Nádrž na chladicí vodu
● Vzduchová foukací tryska
● Kotevní vratidlo
● Stojan na akumulaci drátu
● Počítadlo metrů

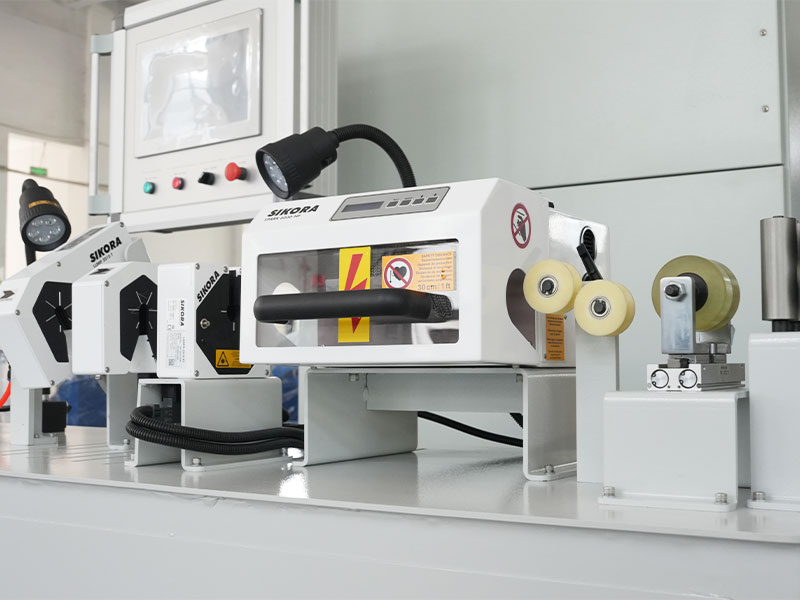

● Laserový měřič průměru
● Průmyslový frekvenční tester jisker
● Nabírání
● Ovládací skříňka elektřiny

TECHNICKÉ SPECIFIKACE

Hlavní technické parametry 70 Typ 80 Typ 90 Typ Typ 100 Typ 120 Typ 150
Vhodné typy drátů Vhodné pro datové kabely, počítačové kabely, vysokofrekvenční kabely, elektrické napájecí kabely, napájecí kabely a další vytlačované dráty.
Rozsah jádra Ø2-8mm Ø3-10mm Ø5-14mm Ø8-16mm Ø16-36mm Ø30-60mm
Hotový vnější průměr Ø3-10mm Ø4-12mm Ø6-16mm Ø10-20mm Ø18-40mm Ø35-65mm
Rozsah rychlosti drátu 30-200 m/min 20-150 m/min 10-80 m/min
Struktura stroje Vezměte hlavu extruderu jako centrální osu, všechny díly od odvíjení po navíjení jsou lineárně rozmístěny. Standardní vytlačovací linka má výšku středu 1 metr a celkovou délku 30-40 metrů
Typ výplaty drátem Bezhřídelový odvíjecí stojan, elektrické zvedání. Typ odvíjecího výkonu lze upravit tak, aby byl aktivní nebo pasivní, a typ odvíjecího stojanu lze také přizpůsobit, jako je typ hřídele/typ portálové kolébky.
Specifikace výplatní cívky Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Výplatní síla 3,7 kW převodový motor 5,5kW motor s převodovkou
Typ výplatního napětí Vertikální napínací rám kluzné kolejnice nebo napínací rám hřídelové páky, přizpůsobitelné v jiných stylech Napínací rám hřídelové páky, přizpůsobitelný v jiných stylech

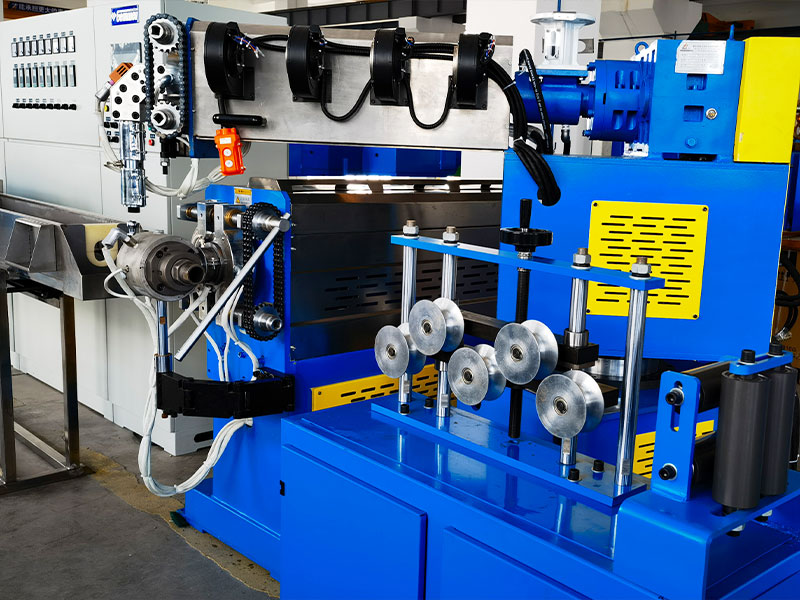

Narovnávací rám Pětikolový rovnací stojan na vodiče, vnější průměr rovnacího kola vodičů je Ø100, vybavený skříňkou na nářadí.
Výstup lepidla extruderu 130 kg/h 150 kg/h 220 kg/h 270 kg/h 380 kg/h 560 kg/h
Výkon extrudéru 30 kW 37 kW 45 kW 55 kW 75 kW 132 kW
Parametr šroubu L/D:26:1, kompresní poměr: PVC 2,7 šroub s dvojitým závitem/PE 3,2 šroub s jedním závitem/PP 3,2 šroub s jedním závitem/PU 3,2 šroub s jedním závitem
Typ vytápění Tělo extrudéru je vyrobeno z lité hliníkové topné spirály, krk extrudéru je vyroben z měděné topné spirály a hlava extruderu je vyrobena z lité hliníkové topné desky. Svorka/vytlačovací hlava je vyrobena z křemenné topné desky.
Regulace teploty tělo extruderu 4 svorka extruderu 1 krk extrudéru 1 hlava extruderu 1 matrice 1. tělo extruderu 5 svorka extruderu 1 krk extrudéru 1 hlava extruderu 1 matrice 1. tělo extruderu 6 svorka extruderu 1 krk extrudéru 1 hlava extruderu 1 matrice 1.
Topný výkon 18 kW 22 kW 27 kW 32 kW 40 kW 60 kW
Chlazení hlavně Čtyřstupňový odstředivý ventilátor Pětistupňový odstředivý ventilátor Šestistupňový odstředivý ventilátor
Stroj na sušení materiálu 50 kg 100 kg 150KG
Voštinová deska Stroj je vyroben z nerezové oceli 316 bez galvanického pokovování. Má vnitřně vedenou průtokovou strukturu s průtokovými otvory propojenými zkosením bez slepých rohů. Voštinová deska a příruba jsou utěsněny kónickým tmelem, aby se zabránilo úniku.
Typ hlavy Nastavitelná hlava stroje, specifikace násypky je přizpůsobena podle průměru drátu. Může být navržen s jedno/dvouvrstvou strukturou. Lze jej také přizpůsobit typu hlavy extrudéru s automatickým centrováním.
Značka Head Hlava stroje je vyrobena v Číně a lze ji přizpůsobit jiným značkám, jako jsou EUROTEK, UNITEK, EUROCAB a MICRODIA
Hlavová svorka Existují dvě poloviny upínače hlavy stroje se dvěma synchronizovanými sadami šroubů a šroubů. Může být zahrnut jednosměrný klíč a další typy svorek hlavy stroje lze přizpůsobit.
Úroveň hlavy Díky konstrukci s dvojitým polohovacím čepem s přírubou hlavy zůstává výška hlavy po dlouhou dobu nezměněna.
Pohyblivý žlab Běžná průtoková nádrž, bez cirkulace vody, temperovaná nádrž, vyrobena z materiálu SUS304, malá standardní délka nádrže je 1250 mm, typ konstantní teploty lze přizpůsobit.
Tiskárna ​Elektrickou míchací inkoustovou tiskárnu, jiné typy tisku nebo zařízení pro vstřikování kapkového ředidla lze přizpůsobit.

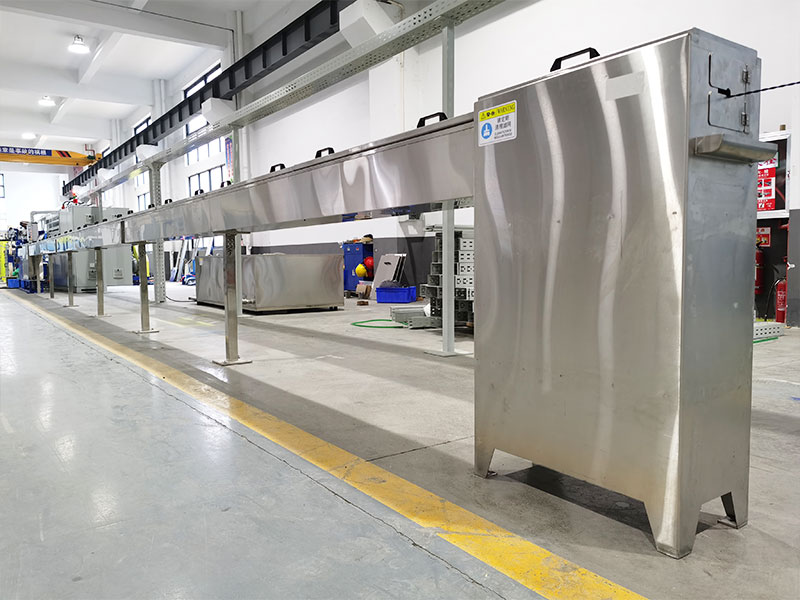

Vodní chladicí nádrž 10metrová jednovrstvá nádrž ve tvaru U, cyklické vodní chlazení, integrovaný materiál SUS304, dvouvrstvá nádrž ve tvaru U nebo délku nádrže lze přizpůsobit.
Vysokotlaká foukací tryska Otevřená vzduchová tryska, s materiálem POM a dvoudílnou konstrukcí pro foukání vzduchu, zasazená do pohyblivé nádrže, chladicí nádrž, naviják. Jiné typy vzduchových trysek lze přizpůsobit.
Kotevní vratidlo Type Anodová hliníková kola s dvojitým vřetenem Kotouč Caterpillar
Kotevní vratidlo Wheel Diameter Ø500 dvoukolový Ø600 dvoukolové, lze přizpůsobit s 800 koly nebo jinými typy 4 páry válců, 800 kg 5 párů válců, 1200 kg
Kotevní vratidlo Power Servomotorová převodovka 3,7 kW Servomotorová převodovka 5,5 kW

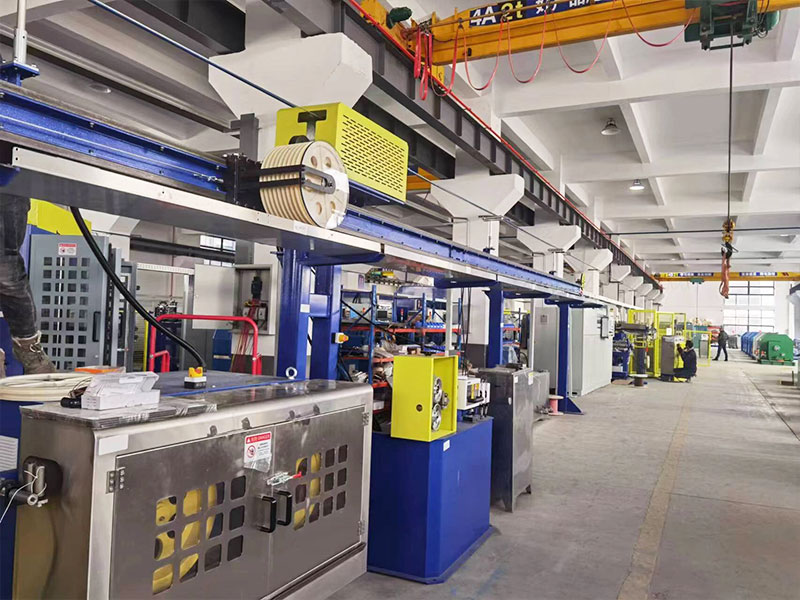

Napínací stojan na akumulaci drátu Horizontální napínací stojan pro akumulaci drátu, celková délka 12 metrů, 10 drážek 9 drážek na úložném kole drátu, celkové uložení drátu 200 metrů, napnutí magnetické práškové spojky, vertikální nebo jiné typy jsou přizpůsobitelné. Žádný
Průměr kola pro akumulaci drátu Ø300, specifikaci průměru kola lze přizpůsobit Ø400, specifikaci průměru kola lze přizpůsobit Žádný
Počítadlo metrů Počítadlo měřidel typu tlakového kola, obvod měřidla 500 mm, detekce kodéru, nastavitelný korekční koeficient měřidla, další typy počítadel jsou přizpůsobitelné. Kotouč Caterpillar with metre counting function, other models can be customized.
Nabírání Type Dvouhlavé bezhřídelové navíječe, elektrické zvedání, uspořádání šroubových tyčí, další typy jsou přizpůsobitelné. Koncové axiální nabírání základů, režim nabírání krouticího momentu, jiné typy lze přizpůsobit.
Nabírání Reel Specifications Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Nabírání Power 3,7 kW převodový motor Motor 5,5 kW + převodovka

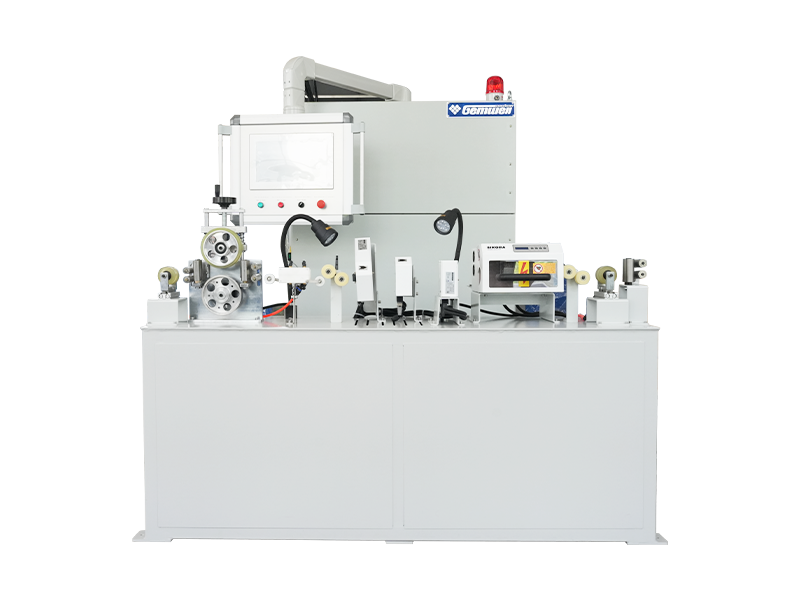

Laserový měřič průměru Jednoosé měřidlo průměru Made-in-Chian, přesnost měření 0,001, jiné značky jako SIKORA/ZUMBACH/PROTON/TAKIKAWA lze přizpůsobit.
Průmyslový frekvenční Spark Tester Korálkový vysokonapěťový tester jisker vyrobený v Číně, rozsah napětí 0-15KV, přizpůsobitelné jiné značky jako CLINTON/SIKORA/PROTON
Ovládací elektrická skříň Elektrická skříň VICTOR s nátěrem zpomalující hoření, šetrná k životnímu prostředí, WEINVIEW 10” HMI, SIEMENS PLC, spínače SCHEIDER, regulátor teploty RKC, motor a frekvenční měnič značky jsou přizpůsobitelné.
Hrubá síla 60 kW 72 kW 80 kW 95 kW 130 kW 200 kW


VOLITELNÉ POLOŽKY PŘIZPŮSOBENÍ

Přední hřídel Přední naviják s dvojitým kolem Ø500 lze přizpůsobit Přední naviják s dvojitým kolem Ø600 lze přizpůsobit Přední válec housenky Ø800KG lze přizpůsobit
Vstřikovací stroj Vstřikovací stroj je přizpůsobitelný, pro vytlačování pláště je preferován horizontální vstřikovací stroj.
Extrudér vnitřní/vnější vrstvy Extrudér vnitřní/vnější vrstvy může být přizpůsoben s výhodným uspořádáním ve tvaru V.
Detekce tlaku Tlak na přírubovou desku hlavy stroje lze přidat snímač nebo pojistný ventil odolný proti výbuchu.
Vakuový extraktor Do vstupu hlavy stroje lze přidat vakuová zařízení.
Spirálová míchačka barev Spirálový barevný hlavní dávkový mixér je přizpůsobitelný.
Silový stroj Přizpůsobitelná možnost přidat elektrický míchací stroj na prášek nebo elektrostatický práškový stroj šetrný k životnímu prostředí.
Stroj na řezání drátem Stroj na řezání drátu je přizpůsobitelný.
Navíjecí deska Přizpůsobitelné možnosti pro přidání jednoduché nebo rychlé navíjecí desky.
8-typový navíjecí stroj 8 typů navíjecích strojů je přizpůsobitelných.
Automatický navíjecí stroj/ovinovací stroj Automatický navíjecí stroj / balicí stroj je přizpůsobitelný.
Vysoušeč se vzduchovým čerpadlem Vysoušeč se vzduchovým čerpadlem je přizpůsobitelný.
Detektor hrudek Přizpůsobitelná možnost přidat funkce detekce hrudek do měřicího přístroje na měřidlo průměru čínských značek nebo přizpůsobit jiné značky, jako je SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Inkoustová tiskárna IMAJE/KGK/LEIBINGER je přizpůsobitelný.
Měření excentricity BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA je přizpůsobitelný.
Chladič vody Chladič vody je přizpůsobitelný a nádrž má mezivrstvou izolační strukturu.
Závěsná elektronická zobrazovací deska Přizpůsobitelná možnost přidat oboustrannou LED elektronickou obrazovku nebo jiné typy.
Inteligentní systém správy receptur Přizpůsobitelná možnost přidání inteligentního systému správy receptury, který ukládá data, jako je napětí drátu, teplota předehřívání, vnější průměr vytlačování, rozteč drátu a tlak vzduchu v PLC. S režimem sběrnicové komunikace podporuje sběr a import dat MES, přístup k výrobnímu procesu jedním kliknutím, spuštění jedním kliknutím a dosahuje digitální inteligentní výroby.
Periferní pomocná zařízení Podpora pro přizpůsobení přídavných periferních pomocných zařízení nebo speciální přizpůsobené vytlačovací linky.
Elektrické rozvody 2,5metrový stropní kabelový žlabový stojan, vzduchové potrubí, signální vodiče a napájecí kabel uspořádané s izolací, přívod vodiče z horní části elektrické ovládací skříňky, přizpůsobitelné alternativní metody.
Bezpečnostní předpisy a normy Vyrobeno podle čínských bezpečnostních norem CCC, přizpůsobitelné podle bezpečnostních norem CE/CSA/UL.
Normy napájení 3-fázové 380V/50Hz, přizpůsobitelné pro různá napětí a frekvence v různých zemích a regionech.




VLASTNOSTI PRODUKTU

● Vysoký produkční výnos: Šroubově optimalizovaný design, odolný proti opotřebení, nepřilnavý, chrom bez kapání, skrývání bez lepidla, rychlá změna barvy, vysoká rychlost linky, vysoká výtěžnost produkce.

● Široká škála aplikací: v závislosti na typu materiálů může být vybavena odpovídajícím vytlačovacím šnekem, který může poskytovat jednozávitový gradientový typ, BM dvouzávitový separační typ a další typy šneků.

● Nepropustné provedení: Jedinečné těsnicí a polohovací struktury zajišťují, že z příruby neuniká materiál a výška vytlačovací hlavy zůstává stabilní i při dlouhodobém používání.

● Přesná regulace teploty: ±1℃.

● Inteligentní: Inteligentní systém správy receptur lze přizpůsobit. Má přístup jedním kliknutím ke vzorci SOP, přípravu ke spuštění jedním kliknutím, spuštění jedním kliknutím a chytré ovládání.

● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit použití řídicího systému sběrnice Profinet, který zajišťuje rychlý přenos signálu s nízkým rušením. Pokud existuje komunikační síť v jakékoli zemi nebo regionu, lze rychle implementovat vzdálenou detekci poruch, odstraňování problémů a údržbu.
