Stroj na vytlačování pláště drátů a kabelů

Linka vytlačování silikonového pláště

Silicon Sheath Extrusion Line je nestandardizované zařízení s přizpůsobením. Hlavní model stroje je obecně 50-120 mm. Je vhodný pro vysokoteplotní extruzi silikonového síťovaného drátěného pláště. Teplota vytlačování SILICON je nízká. Extrudovaný materiál nemá žádnou mechanickou pevnost. Po ozáření ve vysokoteplotní slinovací nádobě se vnitřní molekuly pryžového materiálu zesíťují a ztuhnou. Zesíťovaná plášťová vrstva má vysokou elasticitu, odolnost proti vysokým teplotám, odolnost proti tření a další vlastnosti. Plášťový extrudér má následující vlastnosti: kontinuální a stabilní vytlačování materiálu šnekem, dostatečné chlazení podávací trubky materiálu bez zahřívání, plynulé podávání bez stagnace, pohodlné a rychlé nastavení výchylky hlavy stroje, energeticky úsporná a tepelně izolující sintrovací nádoba a automatické zvedání a spouštění slinovací nádoby pro úsporu práce, hladký povrch pláště bez poškození povrchu bez známek po uzavření formy a hladký povrch k drátu, stabilní průměr drátu a tolerance, stabilní napětí odvíjení a navíjení, výměna cívek navíjení a odvíjení bez zastavení stroje, šetří strukturu nabírání práce a krásné mřížkování drátu navíjení atd. Různí uživatelé budou mít různé potřeby při objednávání tohoto stroje. Naše společnost může podporovat personalizované přizpůsobení podle potřeb uživatele. Pokud jde o hardware, můžeme uživatelům nabídnout různé modely a značky základního příslušenství, ze kterých si mohou vybrat. V oblasti softwaru pro elektrické ovládání jsme schopni zajistit také ekonomické a praktické nebo nejpokročilejší metody elektrického ovládání. Vzhledem k různým celkovým konfiguracím se velmi liší i cena tohoto stroje. Proto je hlavním faktorem, který určuje cenu tohoto stroje, nastavení úrovně konfigurace produktu uživatele. Navíc, protože tento produkt je nestandardizované přizpůsobené zařízení s pouze malým množstvím výroby, trvá delší dobu, než je cyklus návrhu, výroby, instalace a ladění dlouhý. Uživatelé si musí vyhradit dostatečný počet nákupních cyklů, aby dosáhli dokonalé dodávky produktu.

Dotaz +
PŘEDV：Žádný předchozí produkt
DALŠÍ：Linka pro vytlačování pláště LSZH/XLPE/TPE/TPU
Product Details

KOMPONENTY

● Napínací stojan
● Výplatní stojan
● Rovnací stojan

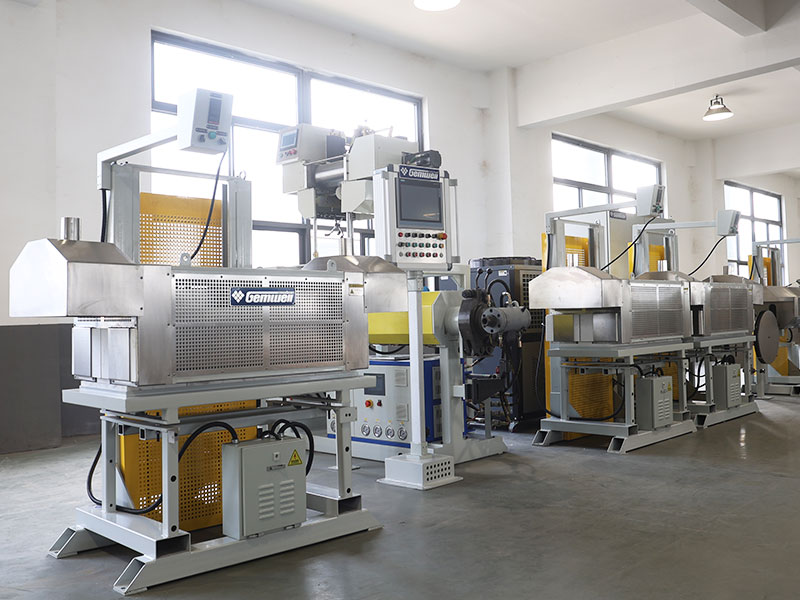

● Předehřívač

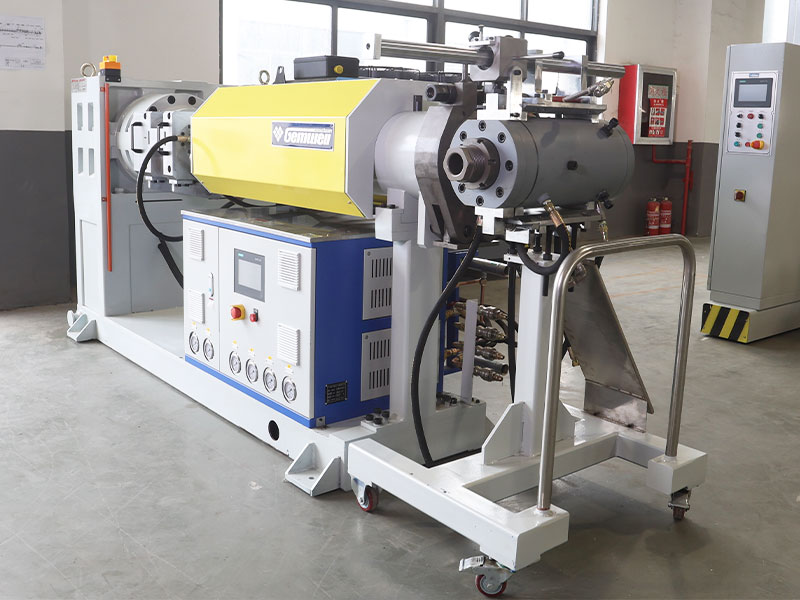

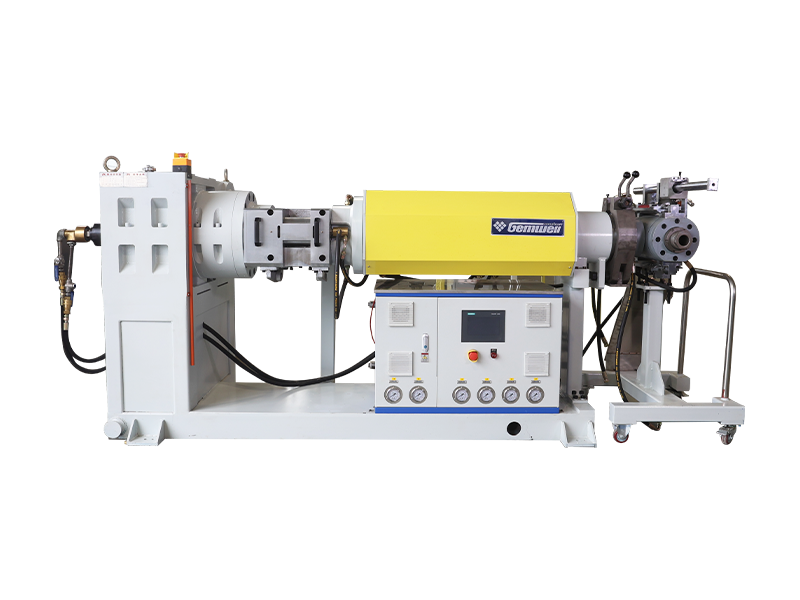

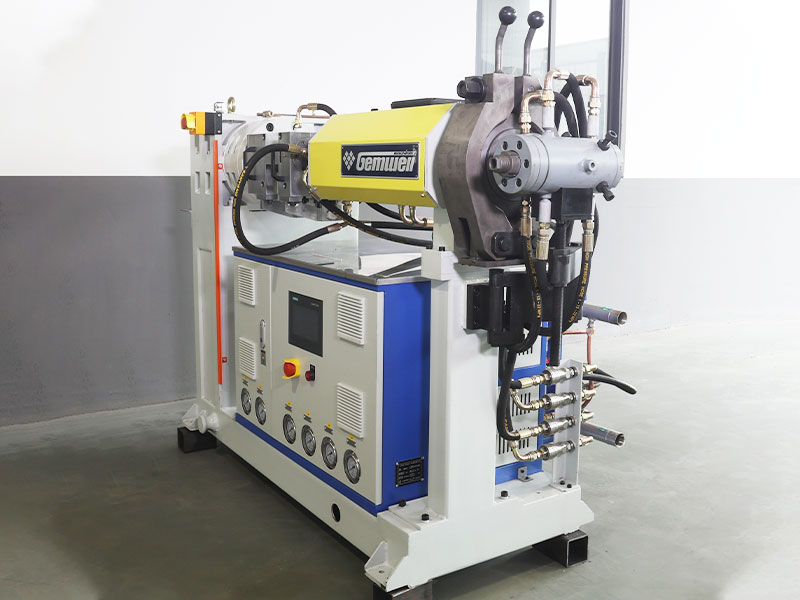

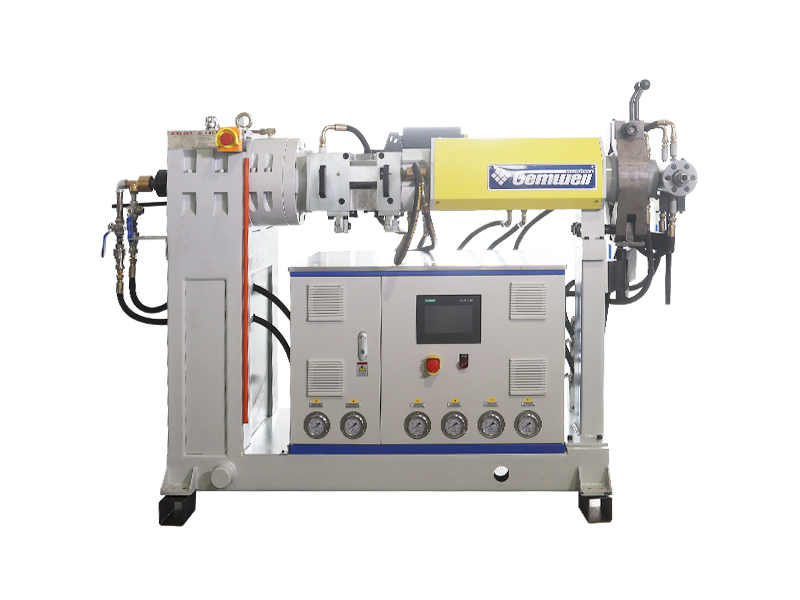

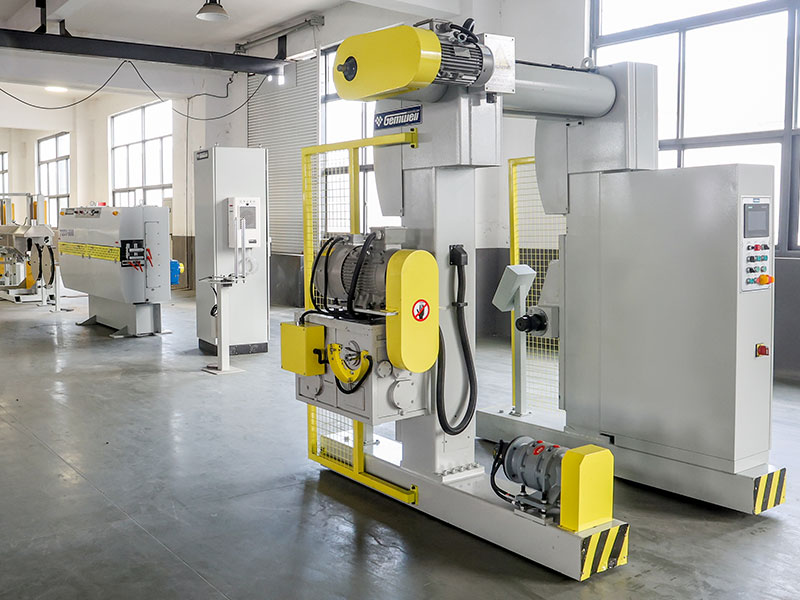

● Hlavní extruder
● Hlava extrudéru
● Cirkulační vodní chladicí systém
● Perkusní pec

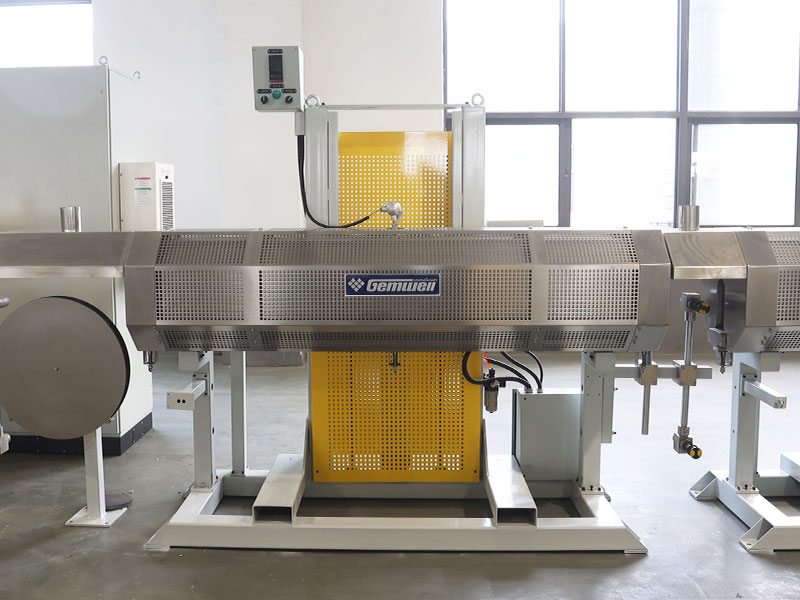

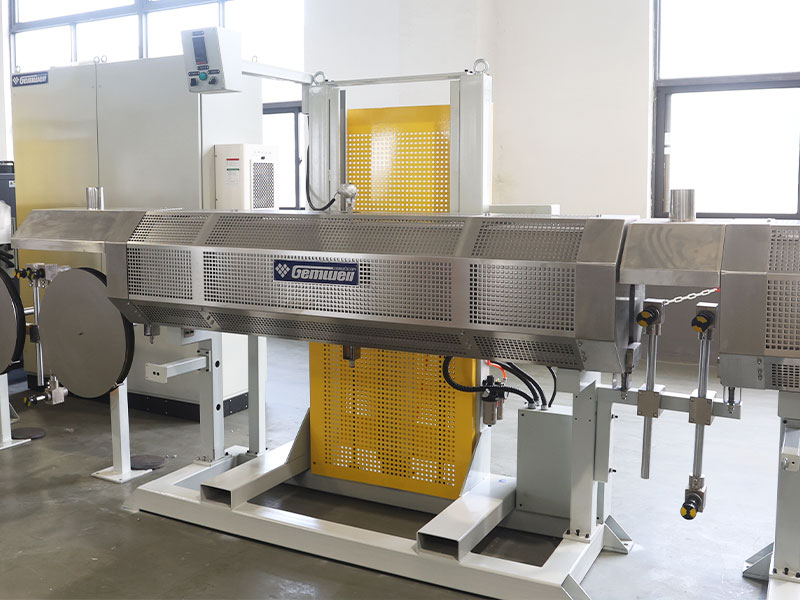

● Slinovací pec
● Nádrž na chladicí vodu
● Tiskárna
● Vzduchová foukací tryska
● Kotevní vratidlo
● Stojan na akumulaci drátu
● Počítadlo metrů
● Laserový měřič průměru
● Průmyslový frekvenční tester jisker
● Nabírání
● Ovládací skříňka elektřiny

TECHNICKÉ SPECIFIKACE

Hlavní technické parametry 65 Typ 90 Typ Typ 120
Vhodné typy drátů Vhodné pro datový kabel, počítačový kabel, vysokofrekvenční kabel, elektrický napájecí kabel, napájecí kabel a další dráty, které mají být vytlačovány do pláště.
Rozsah jádra Ø1,2-6mm Ø2,5-12mm Ø6-22mm
Hotový vnější průměr Ø2,5-7mm Ø3,5-14mm Ø8-25mm
Rozsah rychlosti drátu 10-200 m/min 10-200 m/min 10-200 m/min
Struktura stroje Vezměte hlavu extruderu jako centrální osu, všechny díly od odvíjení po navíjení jsou lineárně rozmístěny. Standardní vytlačovací linka má výšku středu 1 metr a celkovou délku 20-25 metrů
Typ výplaty drátem Bezhřídelový odvíjecí stojan, elektrické zvedání. Typ odvíjecího výkonu lze upravit tak, aby byl aktivní nebo pasivní, a typ odvíjecího stojanu lze také přizpůsobit, jako je typ hřídele/typ portálové kolébky.
Specifikace výplatní cívky Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Výplatní síla Motor s převodovkou 3,7 kW 5,5kW motor s převodovkou
Typ výplatního napětí Vertikální napínací rám posuvné kolejnice, přizpůsobitelný v jiných stylech Napínací rám hřídelové páky, přizpůsobitelný v jiných stylech
Rovnací stojan Pětikolový rovnací stojan na vodiče, vnější průměr rovnacího kolečka vodičů je Ø100, vybavený skříňkou na nářadí.

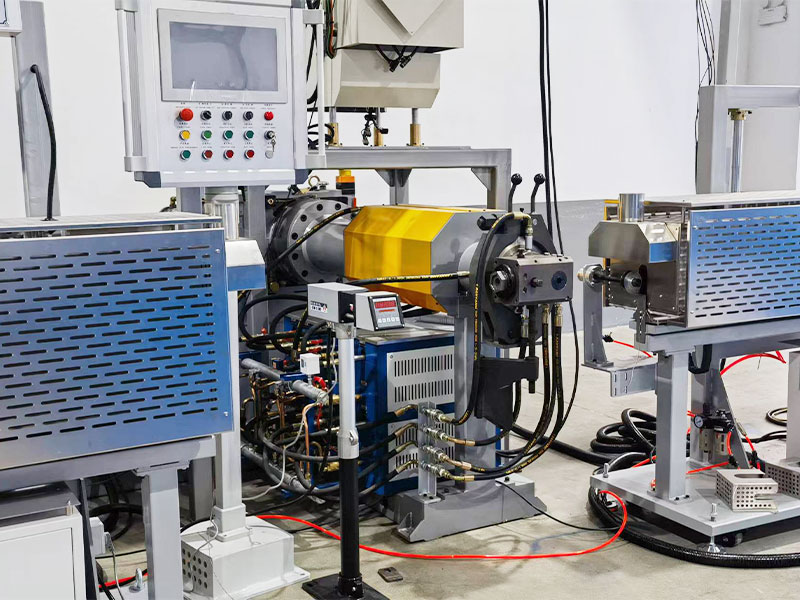

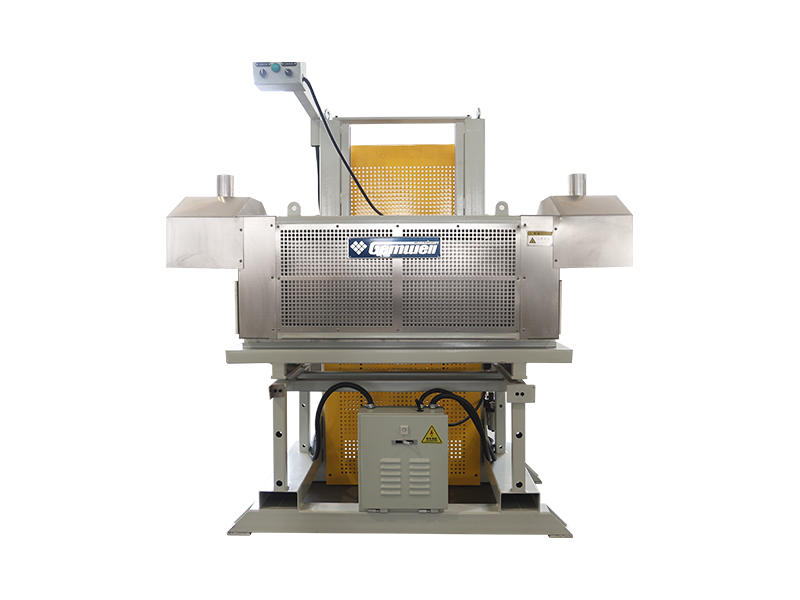

Předehřívač Elektrická sušicí pec s vertikálním zdvihem, topná trubka z nerezové oceli, topný výkon 24 kW, schopná dosáhnout teploty z pokojové teploty na maximálně 800 stupňů za méně než 5 minut, délka 1 metr, vybavena teplotním modulem komunikačního typu, ovládáním SCR, hliníkovou silikátovou izolační vrstvou a vnějším teplotním izolačním krytem z nerezové oceli. Používá se k sušení a předehřívání povrchu drátu jádra nebo vodiče, aby se zabránilo vyboulení povrchu během následujících ohřívacích cyklů, a lze jej upravit pomocí infračervených topných trubic.
Výstup materiálu extrudéru 70 kg/h 200 kg/h 300 kg/h
Výkon extrudéru 22 kW 37 kW 55 kW
Parametr šroubu L/D:14:1, kompresní poměr:1,6
Regulace teploty Násypka1＋tělo extrudéru2＋krk extrudéru1＋hlava extrudéru1＋šroub1

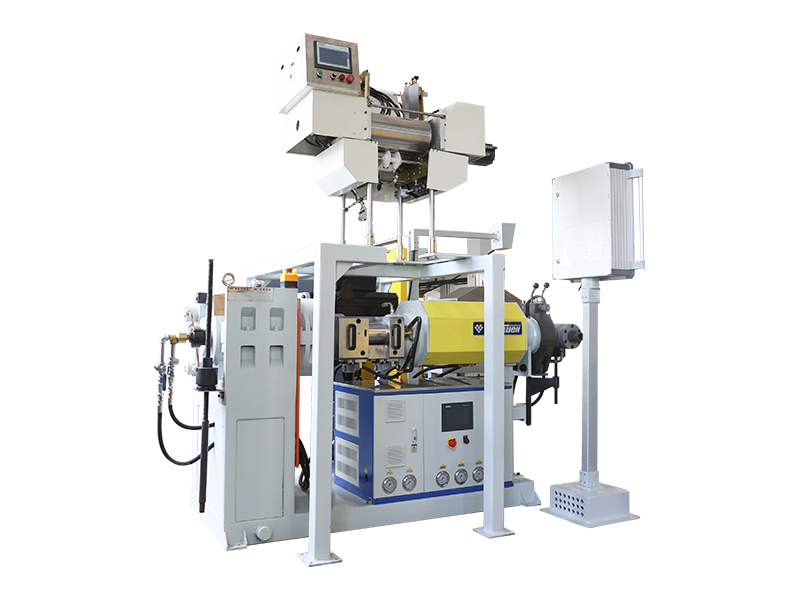

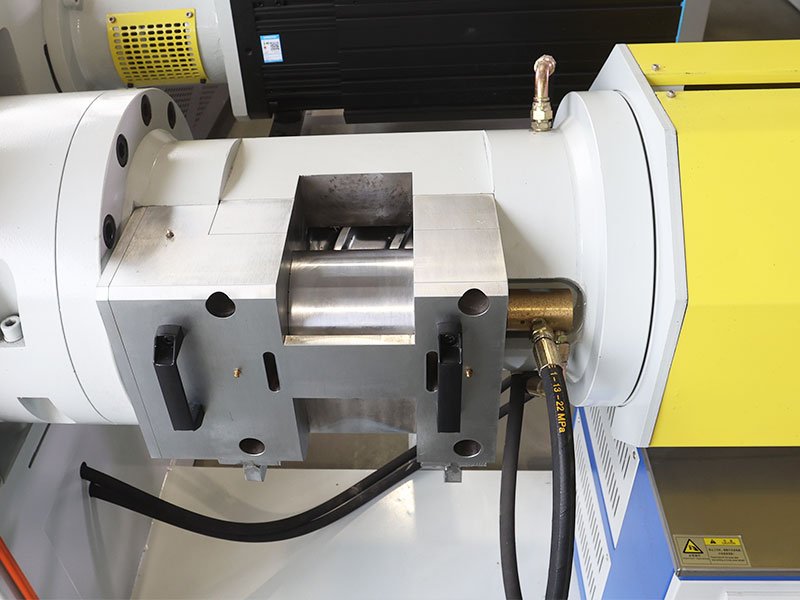

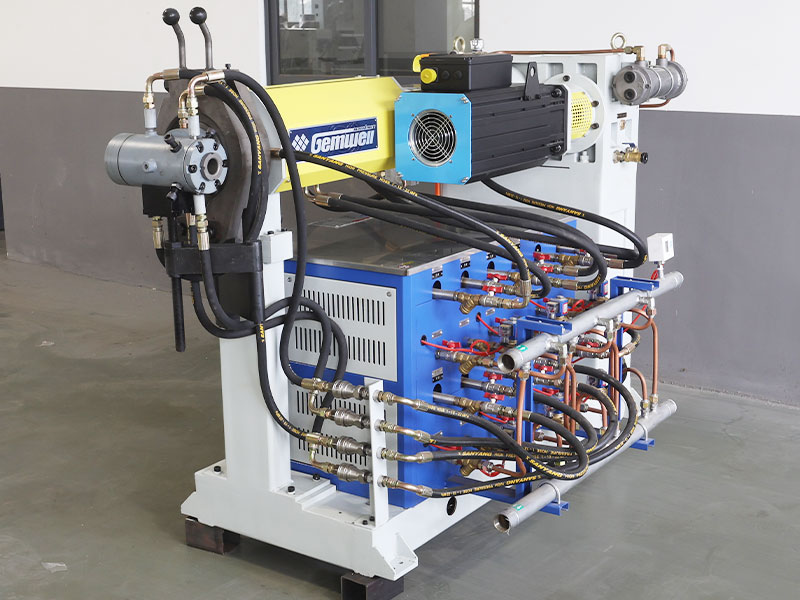

Chlazení násypky Vnější spirálový vodní plášť sudu je chlazen vodou a vnitřní šroub je rovněž vodou chlazený. Násypka je chlazena cirkulující vodou a teplota je řízena nezávisle pomocí chladicí jednotky, aby byla udržována konstantní teplota.

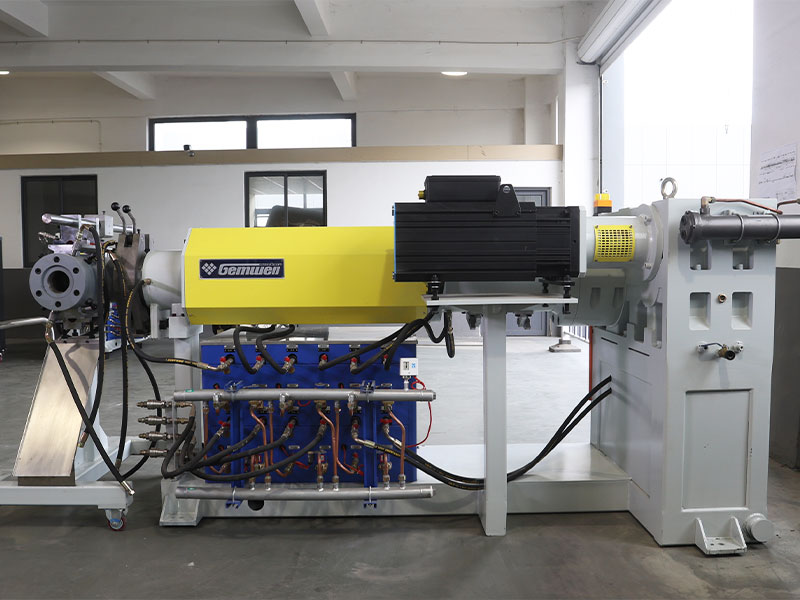

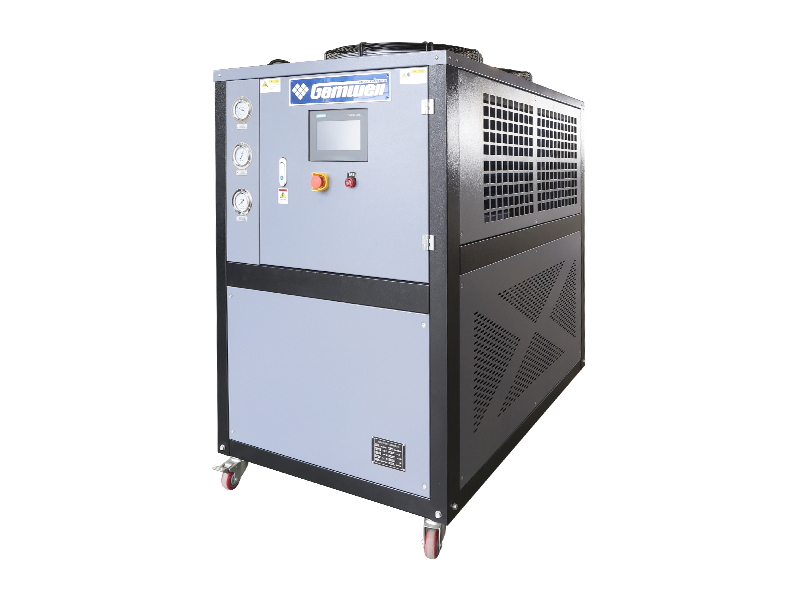

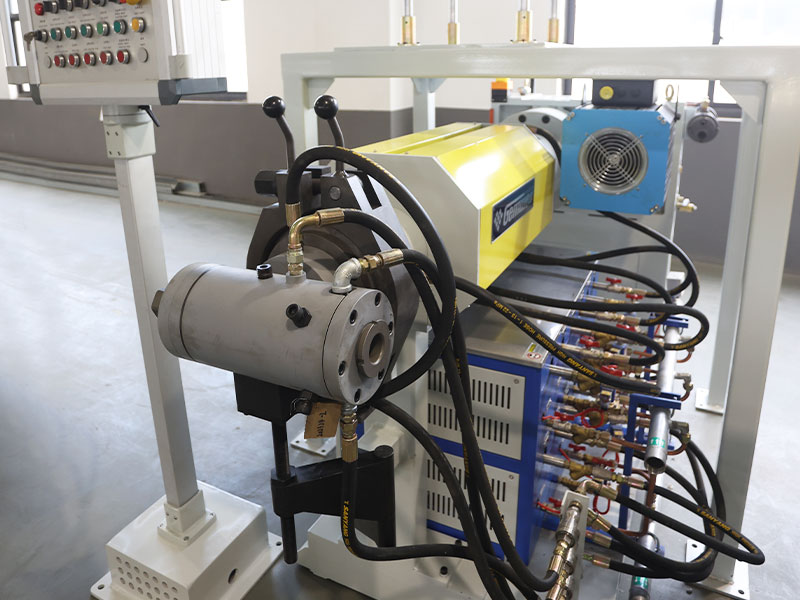

Cirkulační vodní chladicí systém Každá sekce je vybavena nezávislým vodním chlazením, přičemž voda je čerpána vodním čerpadlem. Když je překročena nastavená teplota, je dodávána studená voda a horká voda proudí zpět do chladiče, kde se ochladí, aby se udržela konstantní teplota.
Voštinová deska Stroj je vyroben z nerezové oceli 316 bez galvanického pokovování. Má vnitřně vedenou průtokovou strukturu s průtokovými otvory propojenými zkosením bez slepých rohů. Voštinová deska a příruba jsou utěsněny kónickým tmelem, aby se zabránilo úniku.

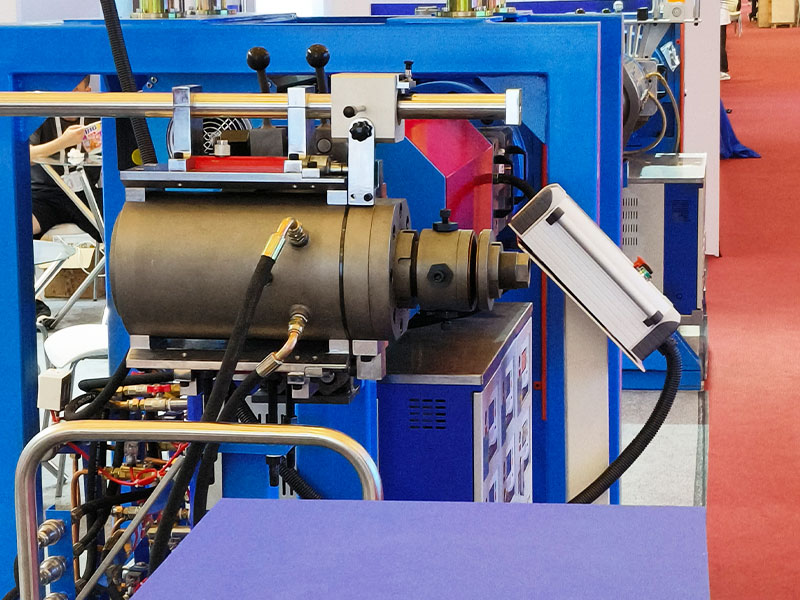

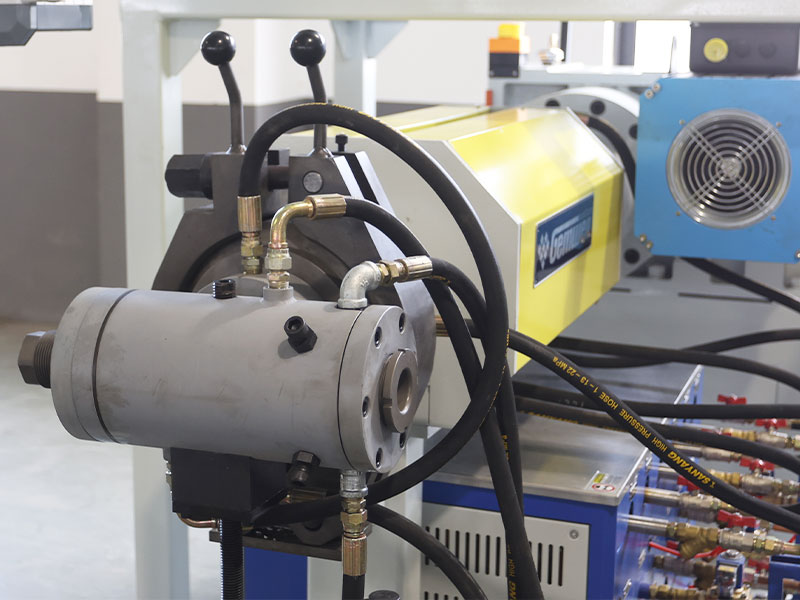

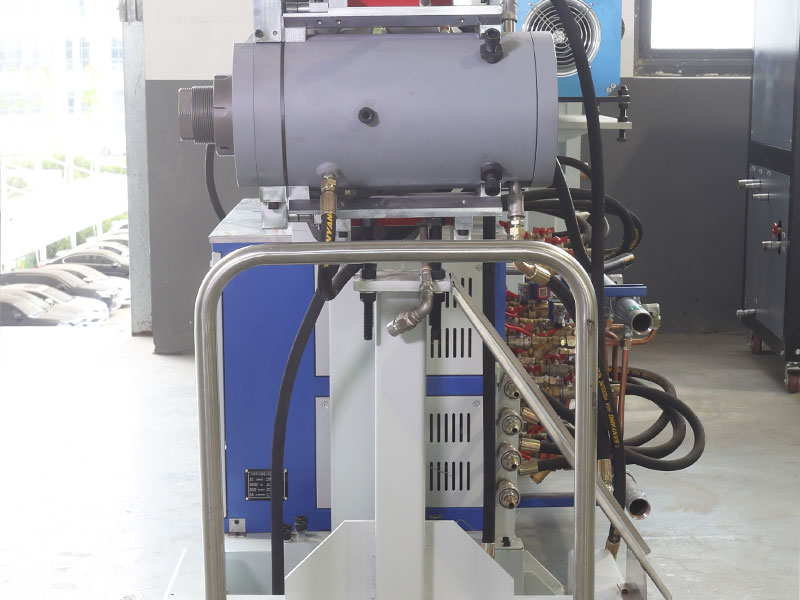

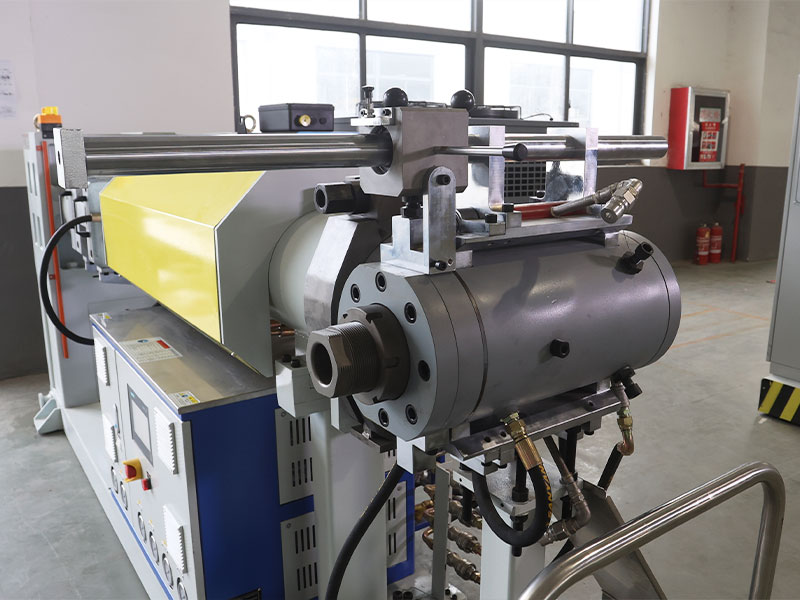

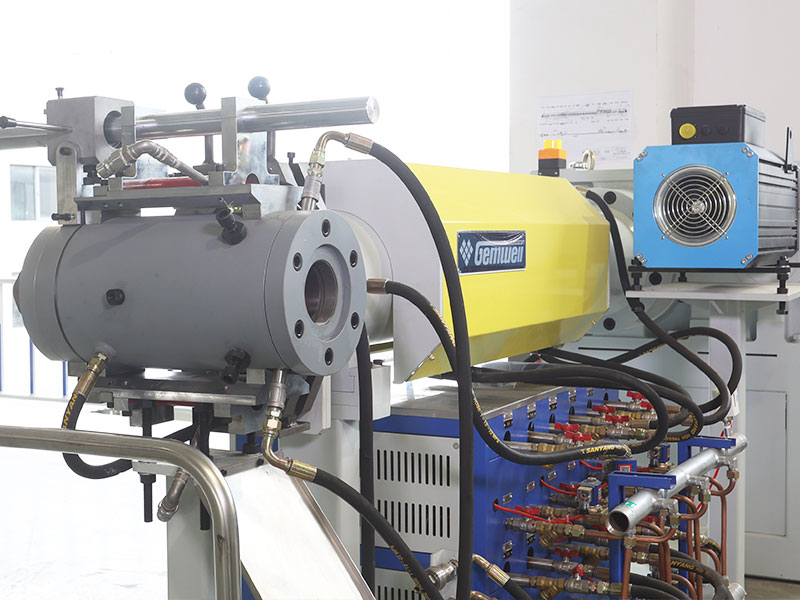

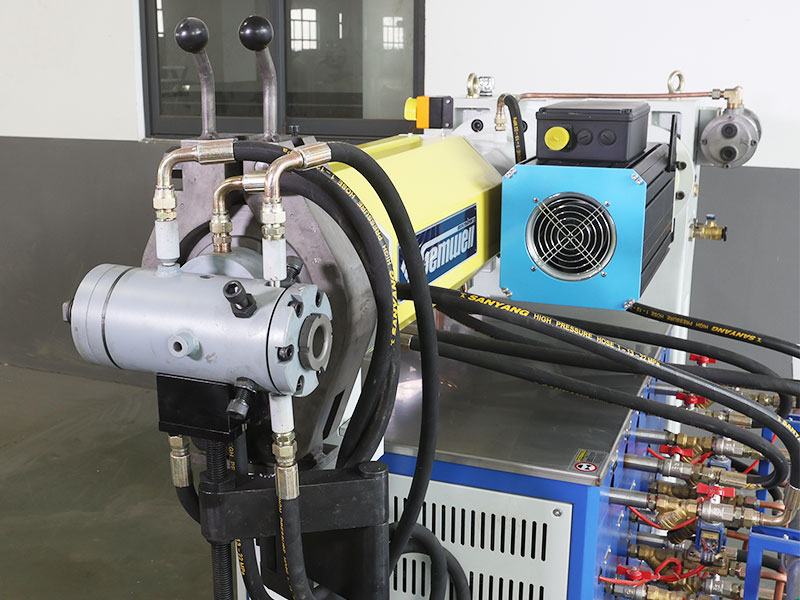

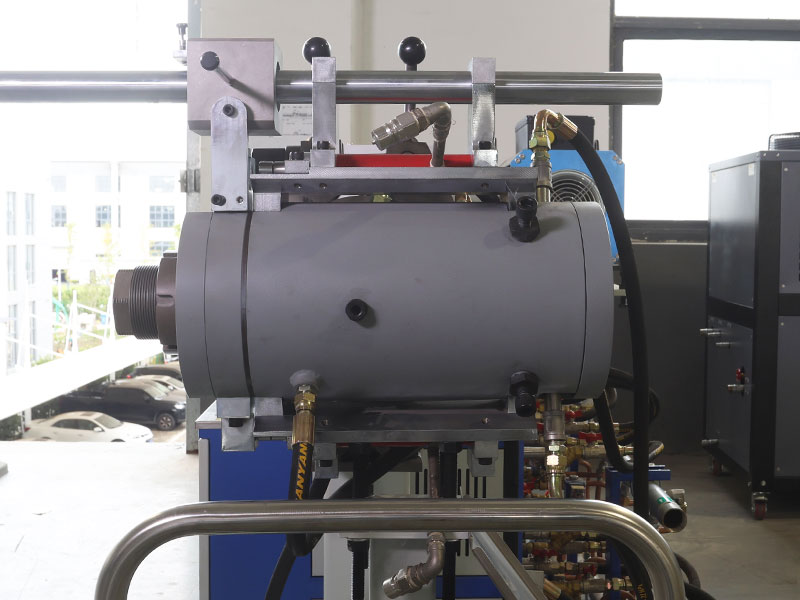

Typ hlavy Vodou chlazená nastavitelná hlava stroje. Specifikace násypky je přizpůsobena podle průměru drátu. Může být navržen s jednovrstvými/dvouvrstvými/jednovstřikovými/dvouvstřikovými strukturami. Lze jej také přizpůsobit typu hlavy extrudéru s automatickým centrováním.
Značka Head Hlava stroje je vyrobena v Číně a lze ji přizpůsobit jiným značkám, jako jsou EUROTEK, UNITEK, EUROCAB a MICRODIA

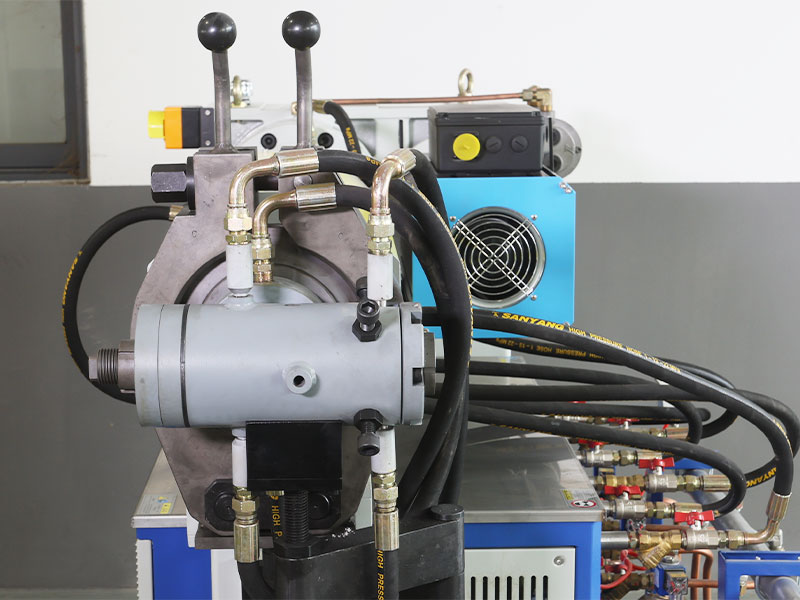

Hlavová svorka Existují dvě poloviny upínače hlavy stroje, se dvěma synchronizovanými sadami šroubů a šroubů. Může být zahrnut jednosměrný klíč a další typy svorek hlavy stroje lze přizpůsobit.
Úroveň výšky hlavy Díky konstrukci s dvojitým polohovacím čepem s přírubou hlavy zůstává výška hlavy po dlouhou dobu nezměněna.

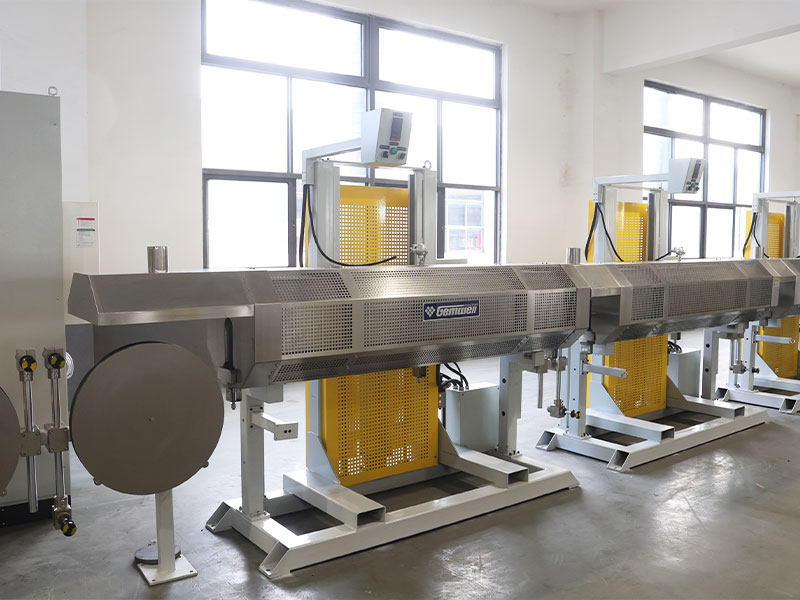

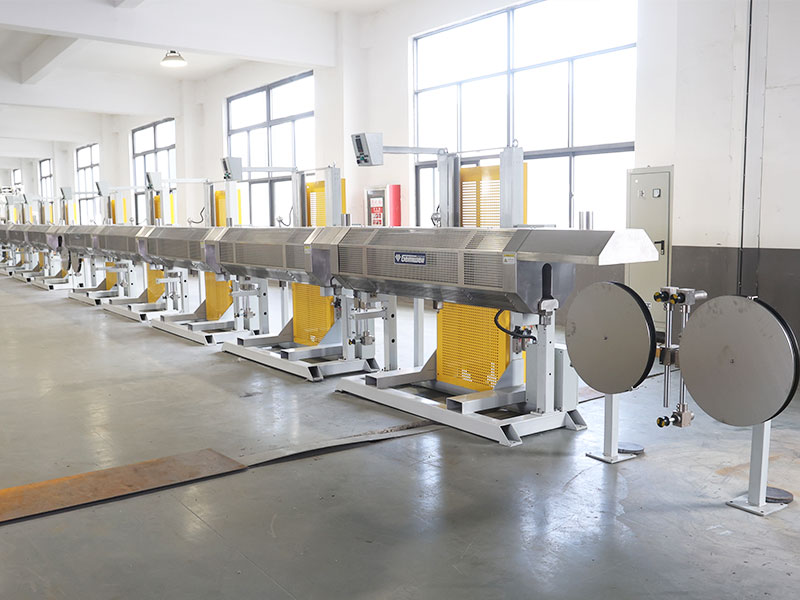

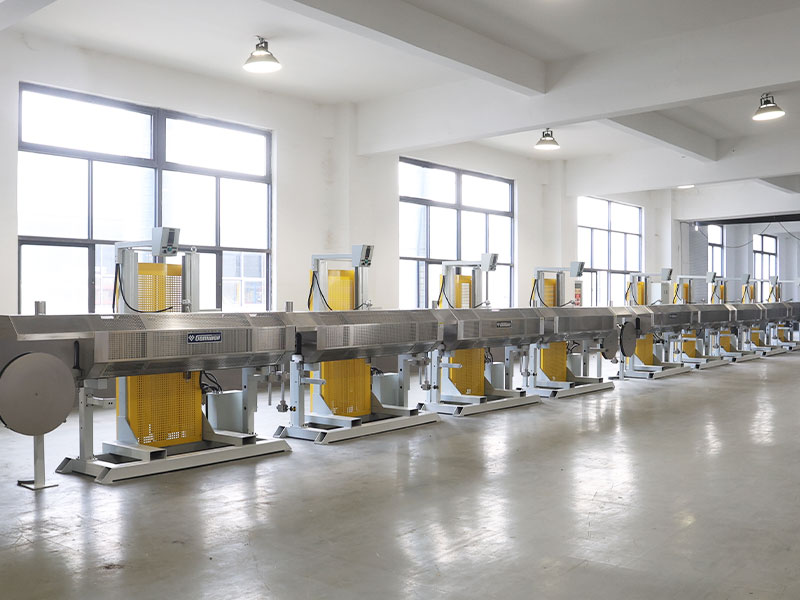

Perkusní pec Elektrická vertikální sušicí pec, infračervené topné trubice, s topným výkonem 24KW. Dosažení nejvyšší teploty 800 stupňů z pokojové teploty netrvá déle než 5 minut. Má délku 1 metr. Je vybaven komunikačním teplotním modulem a řízením SCR, má izolační vrstvu z aluminosilikátu a vnější tepelně izolační kryt z nerezové oceli. Používá se pro rychlé tvarování povrchů kabelů po vytlačení, chránící před poškrábáním a poškozením způsobeným následnými nosnými vodícími kolečky.
Slinovací pec Elektrická vertikální sušicí pec, nerezové topné trubky, s topným výkonem 12KW. Dosažení nejvyšší teploty 600 stupňů od pokojové teploty netrvá déle než 5 minut. Je rozdělen na 2 metrové úseky. Je vybaven komunikačním teplotním modulem a řízením SCR, má izolační vrstvu z aluminosilikátu a vnější tepelně izolační kryt z nerezové oceli. Vstup a výstup trouby jsou vybaveny nastavitelnými přepážkami pro snížení tepelných ztrát. Kabely procházejí střední polohou trouby.
Tiskárna Elektrická míchací inkoustová tiskárna může být přizpůsobena jiným stylům tisku nebo dalšímu zařízení pro vstřikování kapek.

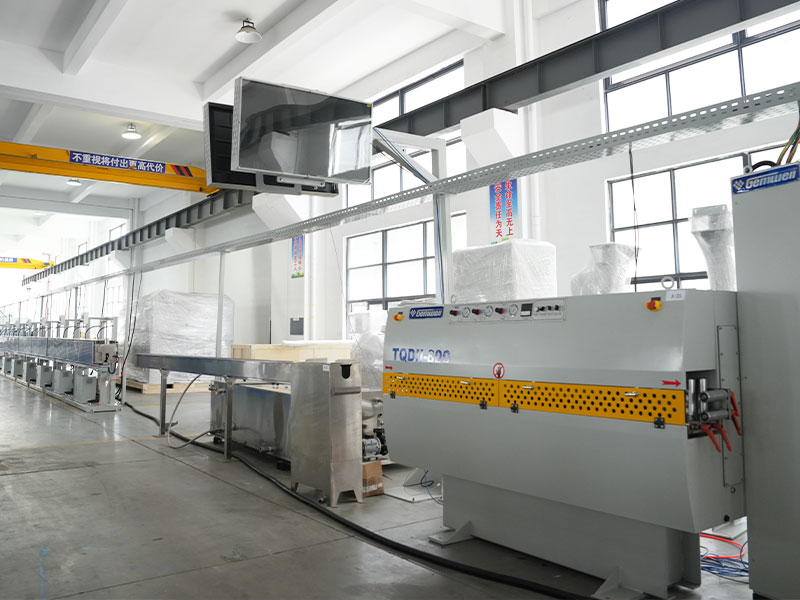

Nádrž na chladicí vodu 10metrová jednovrstvá vodní nádrž ve tvaru U obsahuje cirkulační vodní chlazení. Vyrobeno z materiálu SUS304, lze jej přizpůsobit jako dvouvrstvou vodní nádrž ve tvaru U nebo s přizpůsobenou délkou.
Tryska pro foukání vysokotlakým vzduchem Flipová tryska pro foukání vzduchu, vyrobená z materiálu POM, má dvoustupňovou strukturu foukání. Instaluje se na nádrž na chladicí vodu a na hřídel a další typy trysek pro foukání vzduchu lze přizpůsobit.

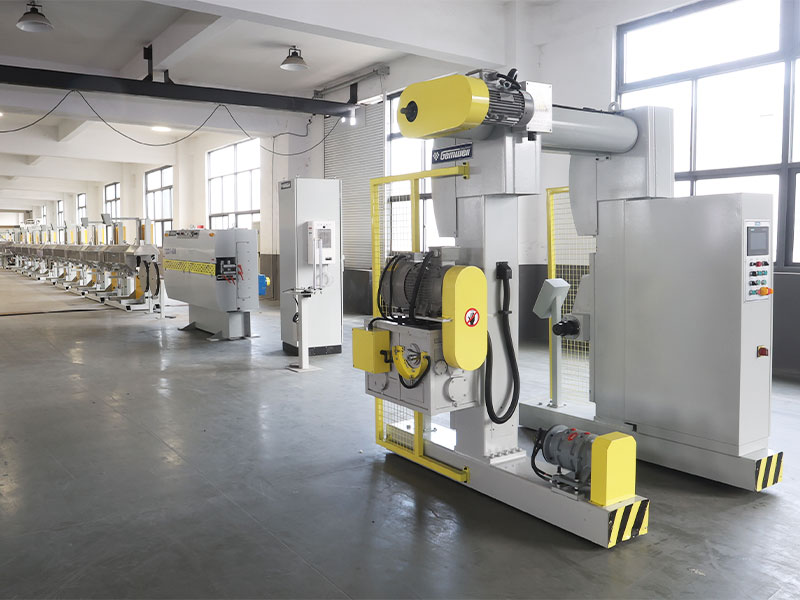

Kotevní vratidlo Type Dvoukolový hřídel Kotouč Caterpillar
Kotevní vratidlo Wheel Diameter Dvoukolový typ Ø500 Dvoukolový typ Ø600 Naviják Caterpillar 800 kg
Kotevní vratidlo Power Servomotorová převodovka 3,7 kW 5,5kW servomotor s převodovkou
Napínací stojan na akumulaci drátu Horizontální napínací stojan pro akumulaci drátu, celková délka 12 metrů, 10 drážek 9 drážek na úložném kole drátu, celkové uložení drátu 180 metrů, napnutí magnetické práškové spojky, vertikální nebo jiné typy jsou přizpůsobitelné.
Průměr kola pro akumulaci drátu Ø300, specifikaci průměru kola lze přizpůsobit Ø400, specifikaci průměru kola lze přizpůsobit Ø550, specifikaci průměru kola lze přizpůsobit
Počítadlo metrů Počítadla měřidel typu tlakového kola, obvod měřidla 500 mm, detekce kodéru, nastavitelný korekční koeficient měřidla a další typy počítadel jsou přizpůsobitelné.
Nabírání Type Dvouhlavé bezhřídelové navíjení drátu, elektrické zvedání, další typy jsou přizpůsobitelné. Typ půdy portálu, ostatní typy jsou přizpůsobitelné.
Nabírání Reel Specifications Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Nabírání Power Motor s převodovkou 3,7 kW 5,5kW motor s převodovkou
Laserový měřič průměru Jednoosé měřidlo průměru Made-in-Chian, přesnost měření 0,001, jiné značky jako SIKORA/ZUMBACH/PROTON/TAKIKAWA lze přizpůsobit.
Průmyslový frekvenční Spark Tester Korálkový vysokonapěťový tester jisker vyrobený v Číně, rozsah napětí 0-15KV, přizpůsobitelné jiné značky jako CLINTON/SIKORA/PROTON

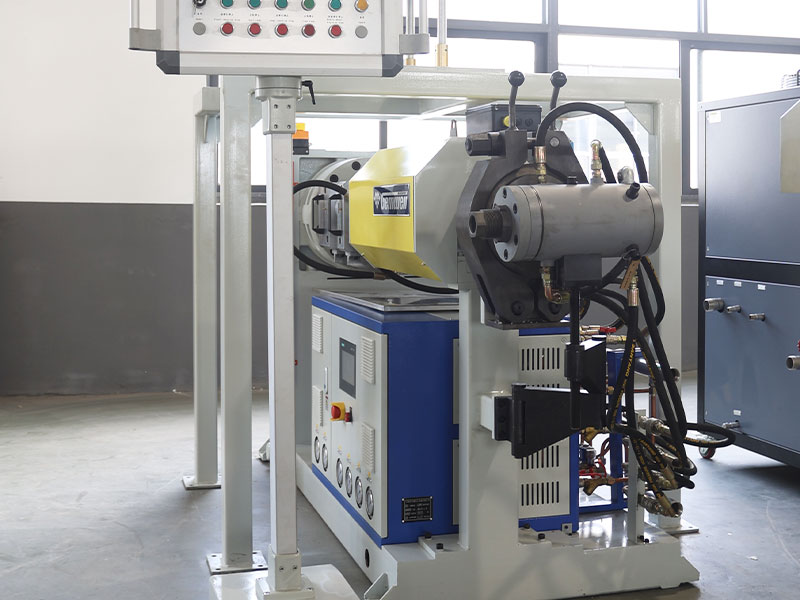

Ovládací elektrická skříň Elektrická skříň VICTOR s nátěrem zpomalující hoření, šetrná k životnímu prostředí, WEINVIEW 10” HMI, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorů a frekvenčních měničů jsou přizpůsobitelné.
Hrubá síla 280 kW 320 kW 350 kW


VOLITELNÉ POLOŽKY PŘIZPŮSOBENÍ

Přední hřídel Přední naviják s dvojitým kolem Ø500 lze přizpůsobit Přední naviják s dvojitým kolem Ø600 lze přizpůsobit Přední válec housenky Ø800KG lze přizpůsobit

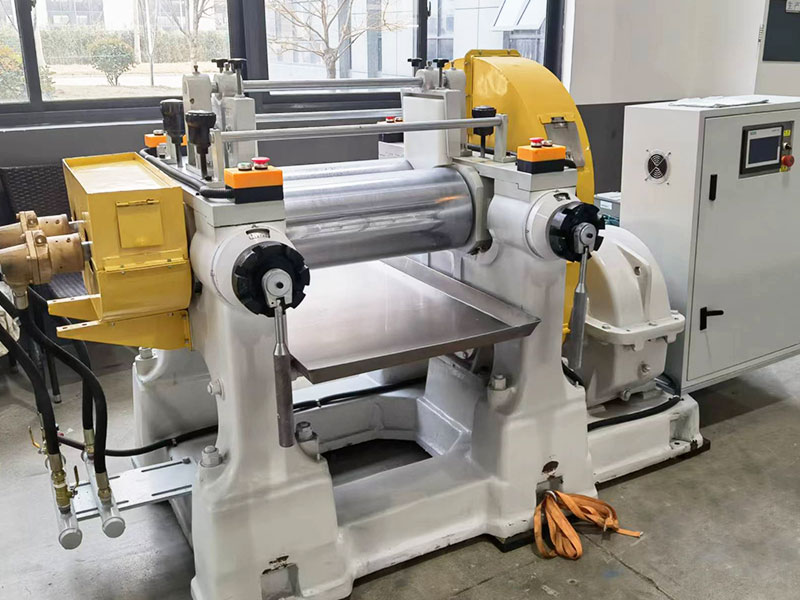

Otevřený mixér na rafinaci pryže Otevřený mixér na rafinaci pryže lze přizpůsobit

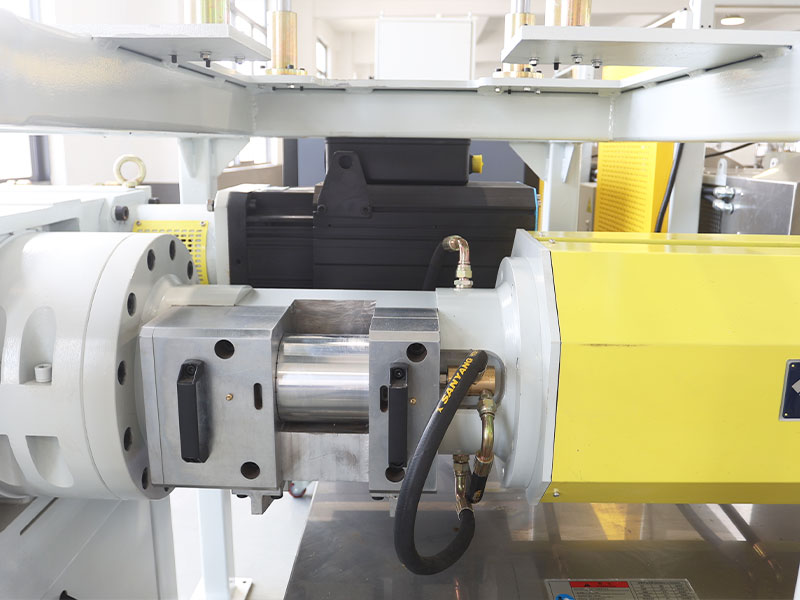

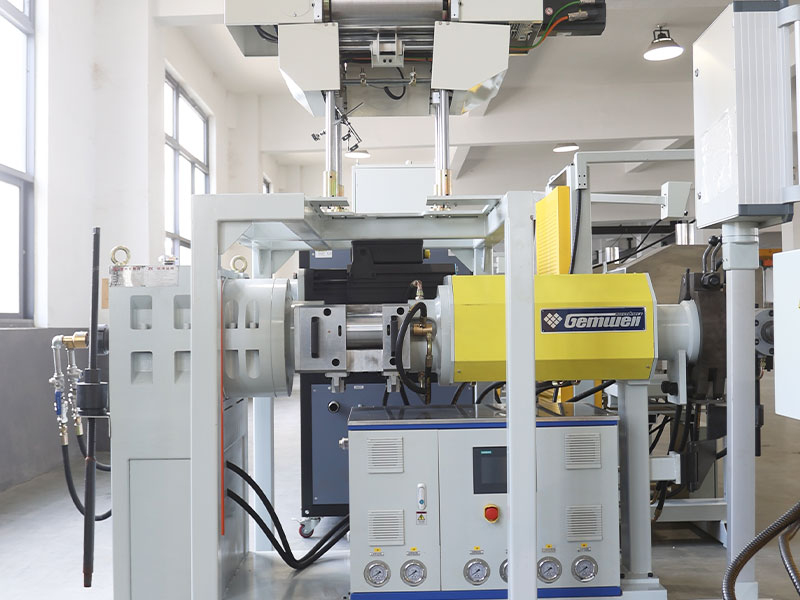

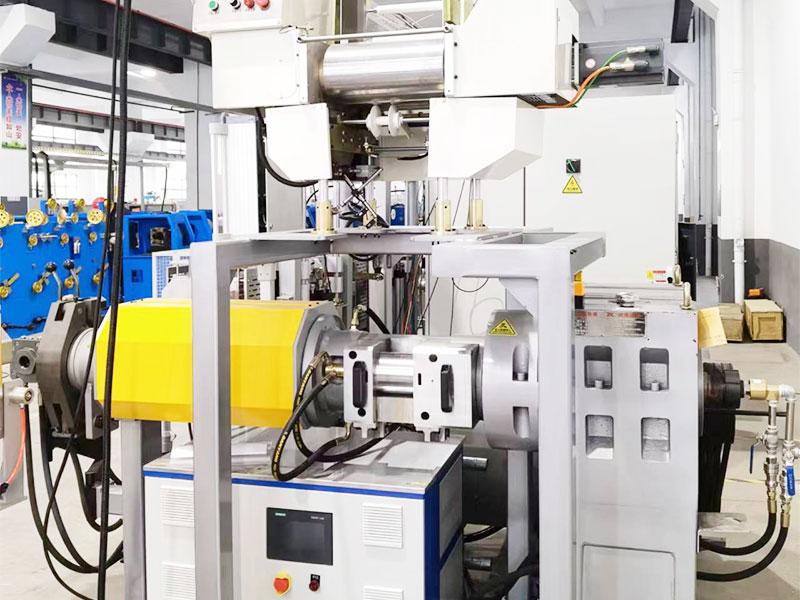

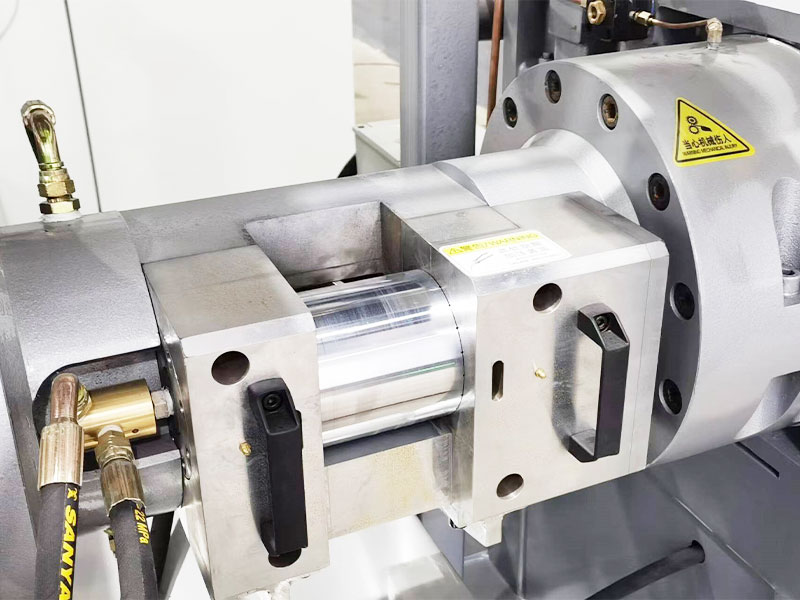

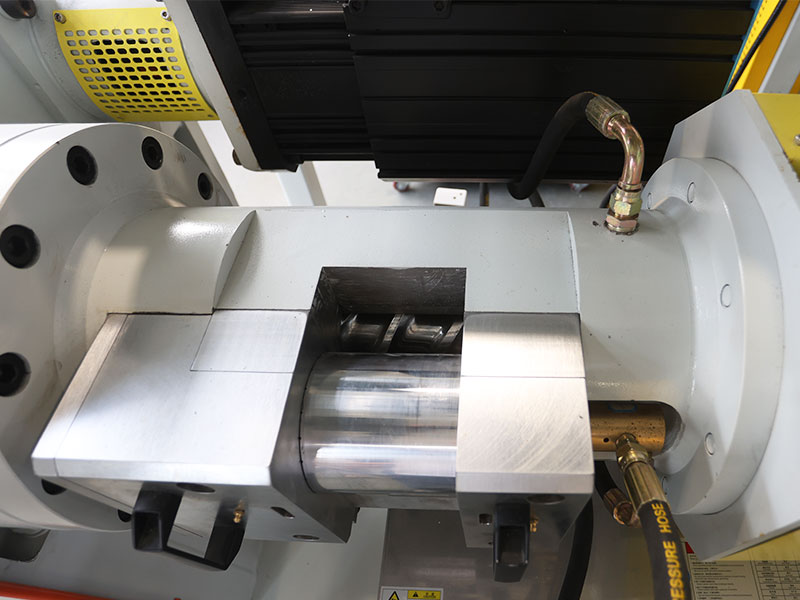

Automatický stroj na podávání pryže Automatický stroj na podávání pryže lze přizpůsobit a nainstalovat nad podávací násypku hlavního stroje, což šetří ruční podávání.
Extrudéry pro vstřikování/extruzi vnitřní vrstvy/extruzi vnější vrstvy Vytlačovací stroje pro vstřikování, vytlačování vnitřní vrstvy nebo vytlačování vnější vrstvy lze přizpůsobit s preferovaným uspořádáním ve tvaru V.
Detekce tlaku Tlak na přírubovou desku hlavy stroje lze přidat snímač nebo pojistný ventil odolný proti výbuchu.
Vakuový extraktor Do vstupu hlavy stroje lze přidat vakuová zařízení.
Silový stroj Přizpůsobitelná možnost přidat elektrický míchací stroj na prášek nebo elektrostatický práškový stroj šetrný k životnímu prostředí.
Stroj na řezání drátem Přizpůsobitelná možnost přidat stroj na řezání drátu.
Navíjecí deska Přizpůsobitelné možnosti pro přidání jednoduché nebo rychlé navíjecí desky.
Navíjecí stroj Přizpůsobitelná možnost přidat navíjecí stroj.
Sušící stroj se vzduchovým čerpadlem Přizpůsobitelná možnost přidat sušicí stroj se vzduchovým čerpadlem.
Detektor hrudek Přizpůsobitelná možnost přidat funkce detekce hrudek do měřicího přístroje na měřidlo průměru čínských značek nebo přizpůsobit jiné značky, jako je SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Inkoustová tiskárna IMAJE/KGK/LEIBINGER je přizpůsobitelný.
Měření excentricity BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA je přizpůsobitelný.
Závěsná elektronická zobrazovací deska Přizpůsobitelná možnost přidat oboustrannou LED elektronickou obrazovku nebo jiné typy.
Inteligentní systém správy receptur Přizpůsobitelná možnost přidání inteligentního systému správy receptury, který ukládá data, jako je napětí drátu, teplota předehřívání, vnější průměr vytlačování, rozteč drátu a tlak vzduchu v PLC. Použití režimu komunikace sběrnice Profinet, podporující sběr a import dat MES, přístup k výrobnímu procesu jedním kliknutím, spuštění jedním kliknutím a realizaci digitální inteligentní výroby.
Periferní pomocná zařízení Podpora pro přizpůsobení přídavných periferních pomocných zařízení nebo speciální přizpůsobené vytlačovací linky.
Elektrické rozvody 2,5metrový stropní kabelový žlabový stojan, vzduchové potrubí, signální vodiče a napájecí kabel uspořádané s izolací, přívod vodiče z horní části elektrické ovládací skříňky, přizpůsobitelné alternativní metody.
Bezpečnostní předpisy a normy Vyrobeno podle čínských bezpečnostních norem CCC, přizpůsobitelné podle bezpečnostních norem CE/CSA/UL.
Normy napájení 3-fázové 380V/50Hz, přizpůsobitelné pro různá napětí a frekvence v různých zemích a regionech.




VLASTNOSTI PRODUKTU

● Rychlé navlékání: Jednoduše stiskněte tlačítko pro zvednutí topné komory. Po navlečení drátu se komora pece sníží, aby se utěsnila a zahřeje.

● Nepropustné provedení: Jedinečné těsnící a polohovací struktury zajišťují, že z příruby neprosakuje materiál a výšková úroveň vytlačovací hlavy zůstává stabilní i při dlouhodobém používání.

● Ochrana proti poruchám: Vybaveno funkcí odolné proti poruchám pro ohřev trouby. V případě částečného poškození topných těles, způsobující pokles teploty, zařízení pouze spustí alarm, sníží rychlost provozu a nadále zajišťuje běžnou výrobu dlouhých kabelů.

● Efektivní a šetrné k životnímu prostředí: Vstup a výstup trouby jsou vybaveny nastavitelnými přepážkami pro snížení tepelných ztrát. Navíc jsou vstup a výstup pece vybaveny kouřovými otvory pro udržení čistého výrobního prostředí.

● Inteligentní: Inteligentní systém správy receptur lze přizpůsobit. Má přístup jedním kliknutím ke vzorci SOP, přípravu ke spuštění jedním kliknutím, spuštění jedním kliknutím a chytré ovládání.

● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit použití řídicího systému sběrnice Profinet, který zajišťuje rychlý přenos signálu s nízkým rušením. Pokud existuje komunikační síť v jakékoli zemi nebo regionu, lze rychle implementovat vzdálenou detekci poruch, odstraňování problémů a údržbu.
