| Hlavní technické parametry | 65–30 | 80 45 |
| Vhodný typ drátu | Vhodné pro datové kabely (CAT5E/CAT6/CAT6A), vysokofrekvenční kabely, automobilové kabely, počítačové kabely, elektronické kabely, silové kabely a další vodiče z měděného drátu s vytlačovanou pevnou izolací. |
| Řada vodičů pro americký standard | Měděná tyč (Ø2,6-3,0mm) → měděný drát (AWG26-20) | Měděná tyč (Ø2,6-3,0 mm)→měděný drát (AWG26-18) |
| Rozsah průměrů vodičů | Ø0,40-0,81mm | Ø0,40-1,02mm |
| Rozsah oblasti vodiče | 0,16-0,52 m㎡ | 0,16-0,81 m㎡ |
| Extruze vnější průměr | Ø0,9-2,0mm | Ø0,9-2,5mm |
| Rozsah rychlosti drátu | 600-1500 m/min | 600-1500 m/min |
| Hlavní ukazatele | Tolerance vnějšího průměru měděného drátu ±0,001mm, ovalita měděného drátu ±0,001mm, prodloužení měděného drátu 18-30%, tolerance vnějšího průměru izolačního jádra ±0,005mm, excentricita <0,007mm |

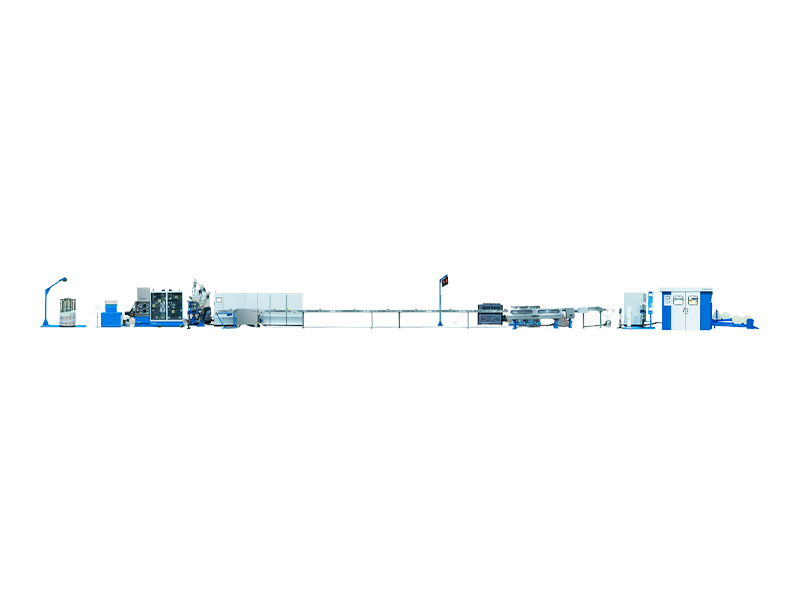

| Konstrukce stroje | Vezmeme-li středovou osu hlavy extrudéru jako osu, je uspořádána v přímé linii od odvíjení po navíjení, střed standardního modelu je 1 m vysoký a celková délka je 40-25 m. |
| Typ výplaty | Standardní použití celé role bezkyslíkaté měděné tyče s kontinuálním odvíjením, vertikální odvíjecí stojan z měděného drátu s jednou stanicí, další typy, jako je odvíjení letáků, bezhřídelové odvíjení výkonu atd., lze také přizpůsobit. |

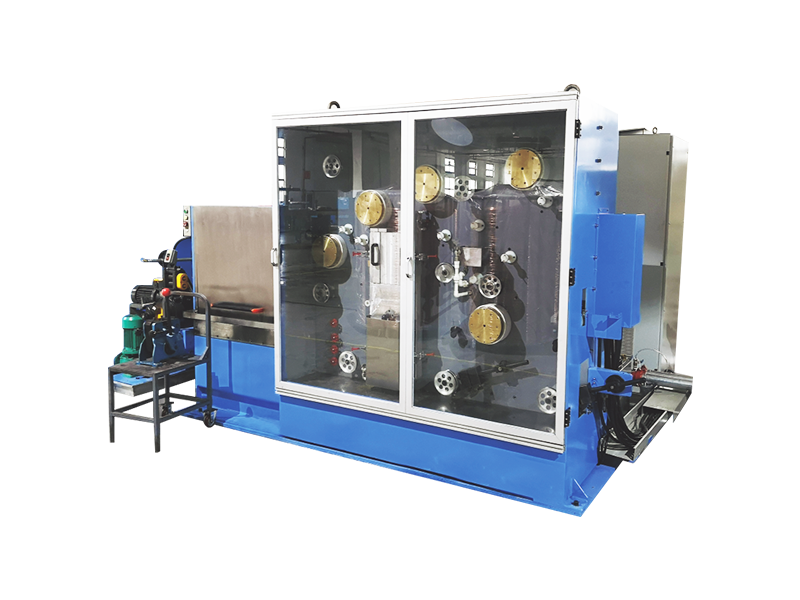

| Stroj na tažení středního drátu | 17 forem, stejnosměrný motor řady Z4 55KW, koeficient tažení drátu a snížení polygonů je 1,25, průměr kola s pevnou rychlostí je Ø200 |
| Kontinuální žíhací stroj | Přímý kontaktní trojúhelníkový způsob žíhání nakrátko, bez plynové ochrany, žíhací napětí je MAX50V, žíhací proud je MAX800A, celkový žíhací výkon je MAX40KVA |
| Kontinuální předehřívací stroj | Trakční stejnosměrný motor řady Z4 7,5KW, předehřívací napětí je MAX50V, předehřívací proud je MAX400A, celkový výkon předehřívání je MAX20KV, teplota předehřevu vodiče je 80-120℃ |
| Chladicí stroj s měděným práškovým filtrem |
Skládá se z měděného práškového filtračního zařízení, 1200L vodní nádrže, 4,5KW deskového výměníku tepla a 2,2KW vodního čerpadla atd., které filtruje měděný prášek v taženém roztoku a ochlazuje tažený roztok. |
| Výstup extrudéru | 130 kg/h | 180 kg/h |
| Výkon extrudéru | 30KW DC motor vyrobený v Číně, AC motor lze přizpůsobit | 30KW DC motor vyrobený v Číně, AC motor lze přizpůsobit |
| Parametry šroubu | L/D poměr: 26, kompresní poměr: PE3,0. Skládá se ze šroubového materiálu 38CrMoAlA s vakuovým nitridovým tepelným zpracováním a povrchově zrnitým chromovaným leštěním. |
| Typ vytápění | Tělo stroje je litý hliníkový topný kroužek, krk je měděný topný kroužek, hlavová svorka/hlava/matrice je křemenná topná trubice. |
| Regulace teploty | Tělo 4 svorka 1 krk 1 hlava 1 matrice 1 |
| Topný výkon | 18 kW | 22 kW |
| Chlazení sudu | 4-sekční radiální ventilátor | 4-sekční radiální ventilátor |
| Vstřikovací stroj power | Horizontální vstřikovací stroj s 3-stupňovou regulací teploty pro tělo a 1-stupňovou regulací teploty pro krk, vertikální vstřikovací stroj lze také přizpůsobit. |
| Vstřikovací stroj specification | Vertikální typ Ø30 | Vertikální typ Ø45 |
| Vstřikovací stroj ouput | 15 kg/h | 25 kg/h |
| Vstřikovací stroj power | 7,5 kW | 11 kW |
| Sušička s násypkou | Sušička násypky Made-in-China, jiné značky lze přizpůsobit. |
| Barevný spirálový dávkovač | Spirálový dávkovač vyrobený v Číně, jiné značky a množství jsou k dispozici. |
| Voštinová deska | Stroj je vyroben z nerezové oceli 316 bez galvanického pokovování. Má vnitřně vedenou průtokovou strukturu s průtokovými otvory propojenými zkosením bez slepých rohů. Voštinová deska a příruba jsou utěsněny kónickým tmelem, aby se zabránilo úniku. |
| Typ hlavy | Automatická centrovací hlava typu U7, rovnoměrný tlakový pohyb vnějšího běhounu, lze přizpůsobit různými strukturami, jako je jedna vrstva / dvojitá vrstva / jednoduchý vstřikovací pás / dvojité vstřikovací proužky atd. (automatické centrování mikro nastavitelné) hlavu extrudéru lze také přizpůsobit. |
| Značka Head | Hlava stroje je vyrobena v Číně a lze ji přizpůsobit jiným značkám, jako jsou EUROTEK, UNITEK, EUROCAB a MICRODIA |
| Hlavová svorka | Existují dvě poloviny upínače hlavy stroje se dvěma synchronizovanými sadami šroubů a šroubů. Může být zahrnut jednosměrný klíč a další typy svorek hlavy stroje lze přizpůsobit. |
| Tlaková zkouška | Snímač tlaku nebo nevýbušný bezpečnostní ventil na přírubě hlavy. |
| BY-PASS vypouštěcí ventil materiálu | Jedna sada třícestného elektrického automatického otočného BY-PASSu může být přizpůsobena pneumatickému nebo jinému typu. |
| Vyrovnání hlavy | Přijetím dvojité polohovací kolíkové struktury příruby hlavy se úroveň hlavy po dlouhou dobu neposune. |
| Pohyblivý žlab | Pohyblivý žlab s konstantní teplotou, samocirkulační nádrž na teplou vodu, 9KW topná trubka 2 ks, celý materiál SUS304, standardní délka malé vodní nádrže 2500 mm, lze přizpůsobit. |
| Chladící nádrž | 20 metrů jednovrstvá nádrž ve tvaru U, vnitřní zásobník na vodu ve tvaru V, materiál SUS304, antikondenzační mezivrstva na vnější straně nádrže |
| Tryska pro foukání vysokotlakého vzduchu | Foukací tryska překlápěcího typu, materiál POM, dvoustupňová konstrukce foukání, sada v pohyblivé nádrži na vodu, nádrž na chladicí vodu, naviják. Jiné typy typu foukací trysky lze přizpůsobit. |
| Foukač | Při použití vysokotlaké ploché foukací trysky je voda na povrchu drátu odfouknuta, když drát prochází portem pro foukání horkého vzduchu. Současně využívá podtlakové sání, voda na povrchu drátu je odváděna, když drát prochází otvorem vakuového sacího otvoru. |
| Kotevní vratidlo type | Drátěný vysokorychlostní rozprašovací chladicí dvoukolový vřeteno s délkou chlazení drátu 50 metrů. |
| Kotevní vratidlo wheel diameter | Ploché pevné kolo Ø350 vícedrážkové segmentové kolo |
| Kotevní vratidlo power | 7,5 kW made-in-China DC motor, AC motor can be customized |
| Počítadlo metrů | Počítadlo měřidel typu vodícího kola, s obvodem 400 mm, detekce kodéru, nastavitelný korekční koeficient měřidla, další typy počítadel jsou přizpůsobitelné. |
| Nabírání type | Automatický navíjecí stroj na výměnu hřídele Ø500 s navíjecím výkonem 11 kW, pneumatickým upínáním a automatickou výměnou cívky při dosažení metru, automatickým nakládáním a vykládáním cívky s drátem. |

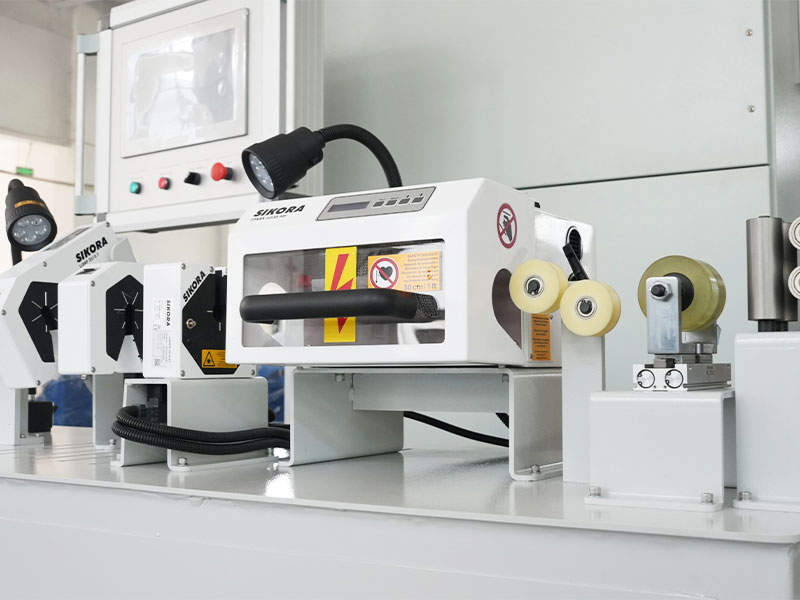

| Laserový měřič průměru | Měřidlo průměru drátu vyrobené v Číně, přesnost měření je 0,001, ostatní značky, jako jsou SIKORA/ZUMBACH/PROTON/TAKIKAWA/BETA atd., jsou přizpůsobitelné. |
| Vysokofrekvenční zkoušečka jisker | Vysokofrekvenční jiskrový tester vyrobený v Číně, napětí je 0-15KV, jiné značky, jako CLINTON/SIKORA/PROTON lze přizpůsobit. |

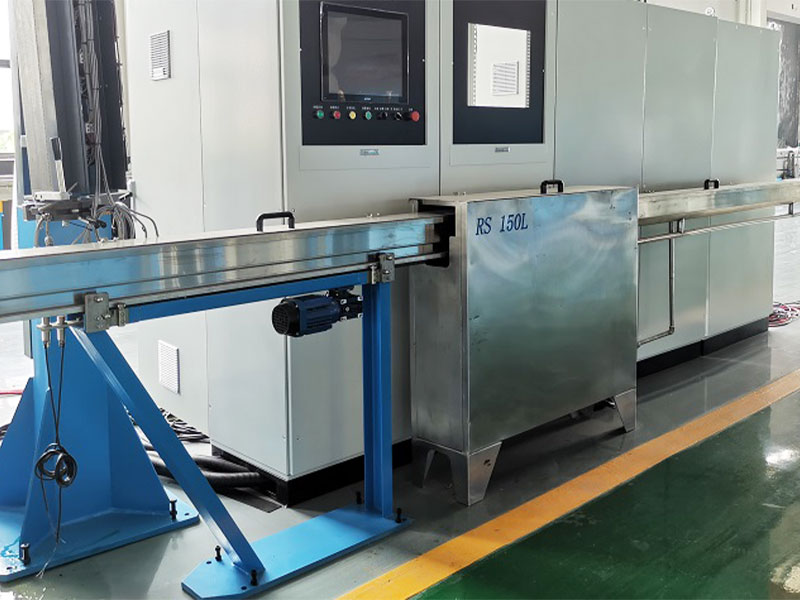

| Ovládací skříňka elektřiny | Elektrická skříň VICTOR s nátěrem zpomalující hoření, šetrná k životnímu prostředí, WEINVIEW 10” HMI, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorů a frekvenčních měničů jsou přizpůsobitelné. |
| Inteligentní systém řízení receptur | Přijetím komunikačního režimu sběrnice Profinet jsou v PLC uložena data odvíjecího napětí, navíjecího napětí, teploty předehřívání, regulace teploty hostitele, vnějšího průměru vytlačování, stoupání navíjení, hodnoty tlaku vzduchu atd., což podporuje sběr a import dat MES, načtení výrobního procesu jedním kliknutím, spuštění jedním kliknutím, realizace digitální inteligentní výroby. |
| Celkový výkon | 160 kW | 180 kW |
