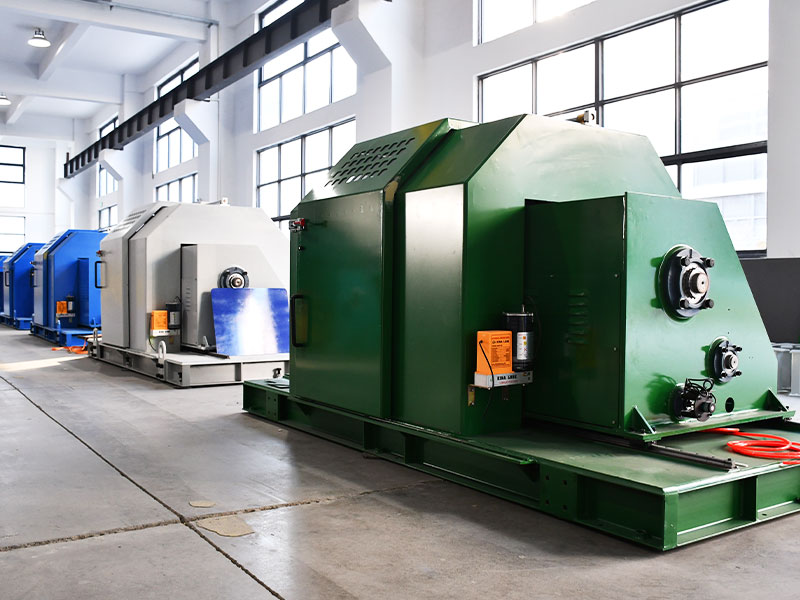

Konzolový jednoduchý otočný stroj

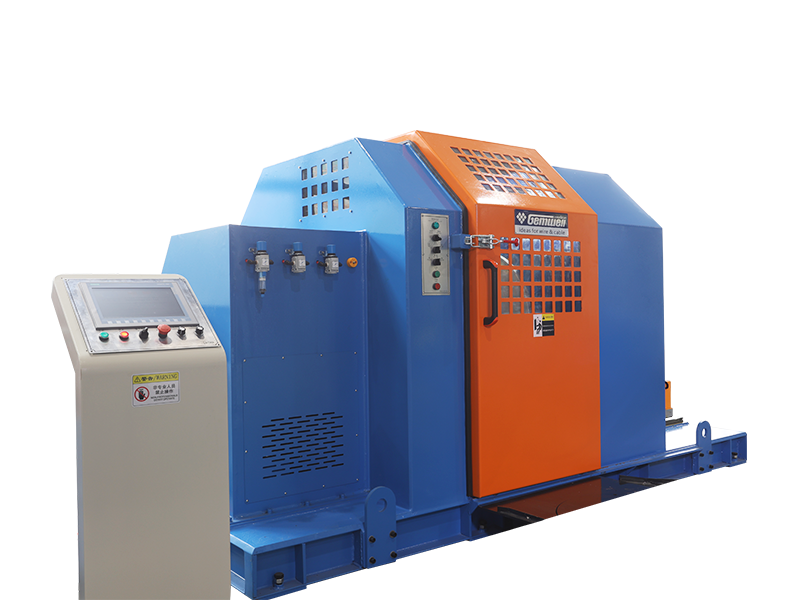

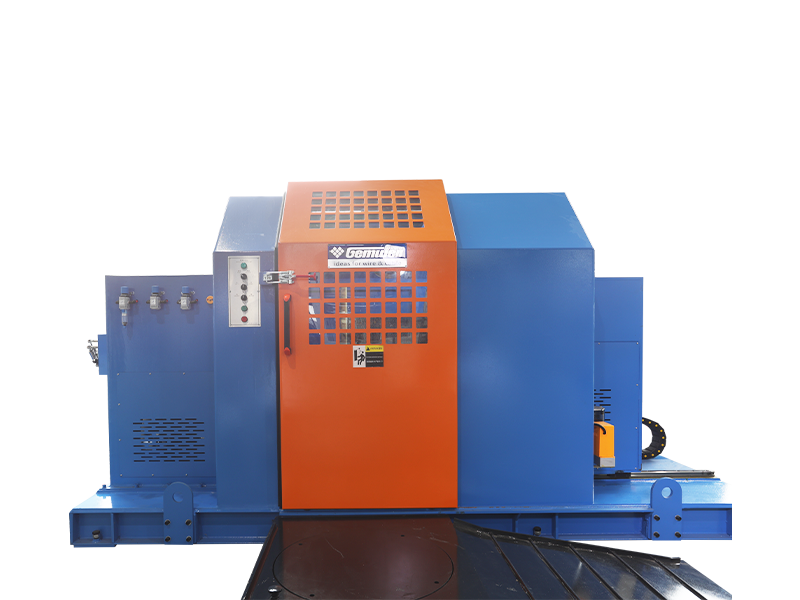

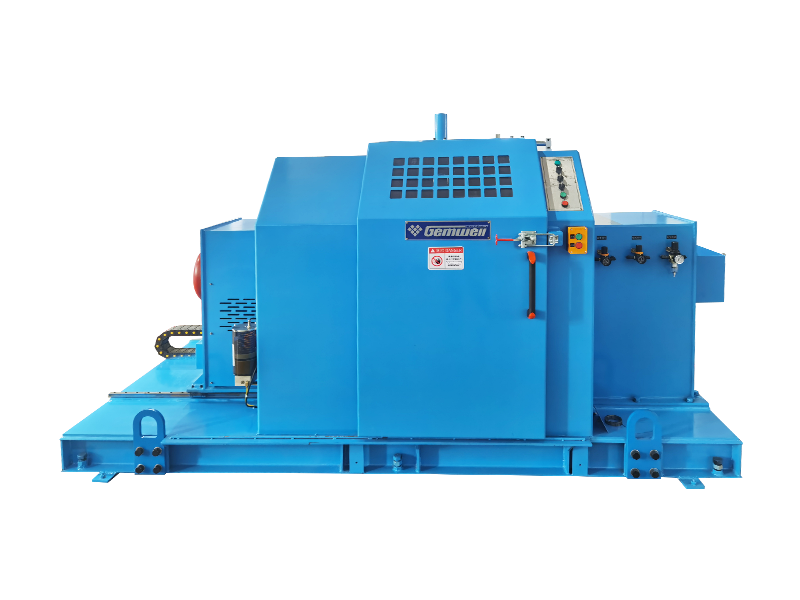

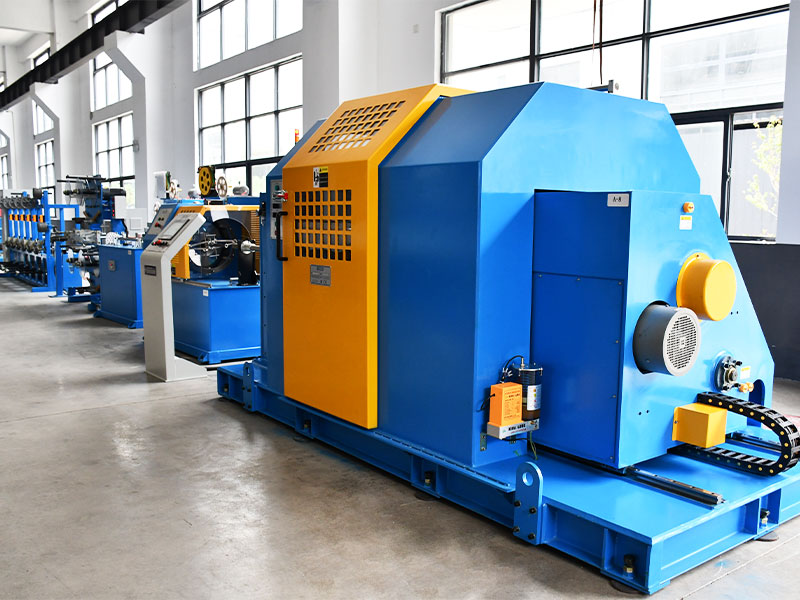

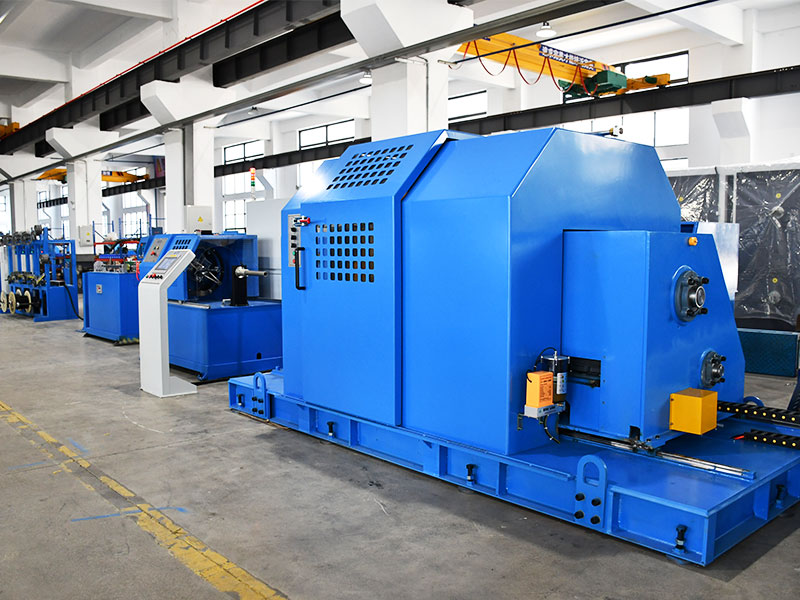

Typ navíjení s diferenciálem rychlosti Konzolový jednoduchý otočný stroj (bez řemenice)

Konzolový jednoduchý otočný stroj s diferenciálem rychlosti (bez otočné kladky) má mechanický otočný čep převodu mezi lankovým ramenem a navíječem přes převodový hřídel a diferenciál. Motor splétací konzoly pohání splétací konzolu a diferenciál, aby se synchronně otáčely konstantní rychlostí, přičemž přenáší první konstantní rychlost na diferenciál; motor na najímacím konci přenáší druhou proměnnou rychlost do diferenciálu s proměnnou rychlostí. První konstantní rychlost a druhá proměnná rychlost jsou syntetizovány do třetí proměnné rychlosti, aby poháněly navíjecí vřeteno k otáčení a navíjení drátu. Mezi konstantní rychlostí otáčení pramenné konzoly a proměnnou rychlostí otáčení navíjecího vřetena se vytváří rozdíl v rychlosti otáčení. Poměr rozdílu otáček závisí na nastavení rozteče pramenů. Kroucené dráty jsou navinuty na cívku kvůli rozdílu v rychlosti. Jak se dráty hromadí na cívce od prázdné po plnou, průměr se postupně zvětšuje. Řídicí systém automaticky nastaví druhou proměnnou rychlost motoru navíjecího vřetena a diferenciál se automaticky přepne na třetí proměnnou rychlost otáčení navíjecího vřetena. Takto je udržována výroba kroucených drátů při konstantní rychlosti linky. Tento stroj může být vybaven různými typy pomocných zařízení, jako jsou odvíjecí stojany, středově rotační páskovací stroje a podélné páskovací stroje pro realizaci kroucení různých drátů s vnějším průměrem do 25 mm do kabelů. Vyznačuje se vysokou efektivitou výroby, nízkými chybami a vysokými náklady.

Dotaz +
PŘEDV：Lehký integrovaný typ konzolového jednoduchého otočného stroje (externí naviják a aktivní navíjení)
DALŠÍ：Žádný další produkt
Product Details

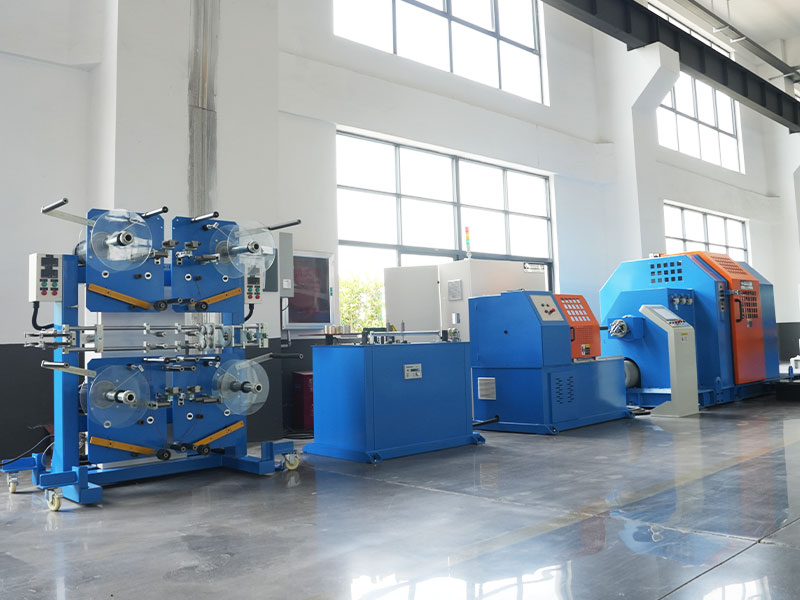

KOMPONENTY

● Výplatní stojan

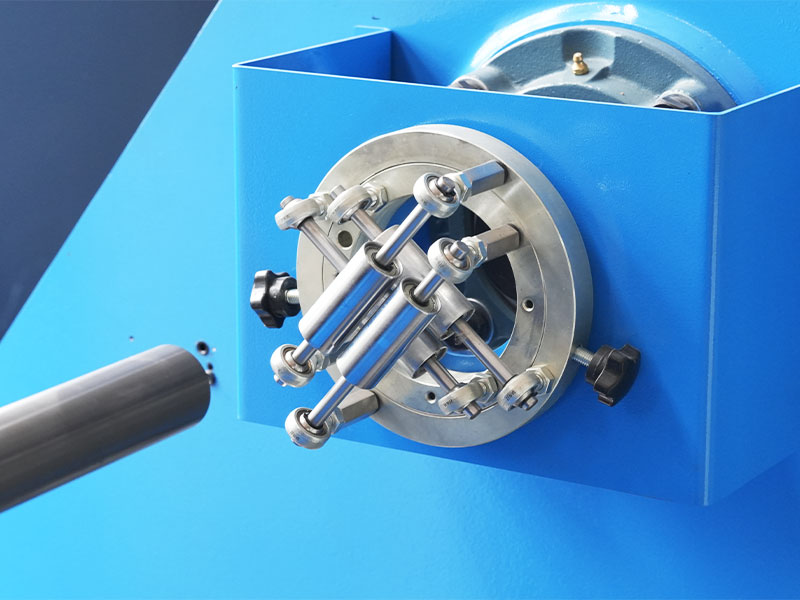

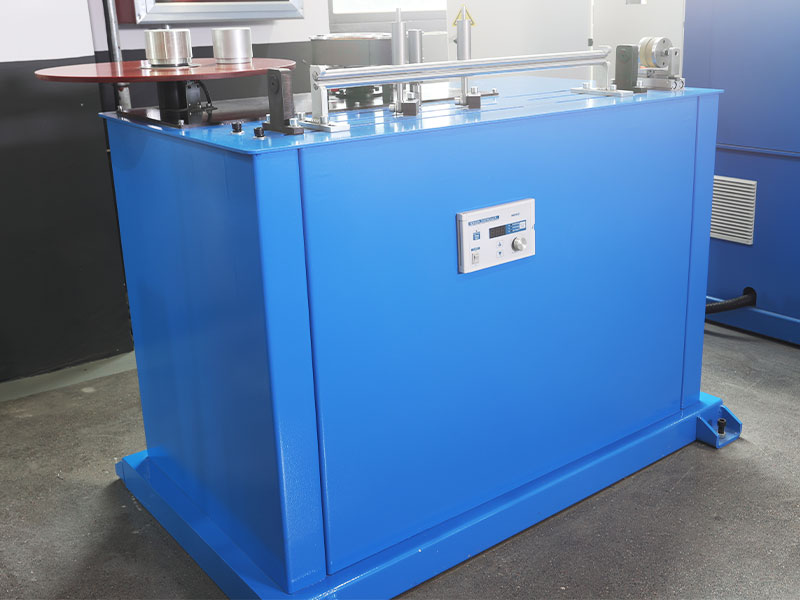

● Koncentrátor drátu
● Obrábění podélných pásek konstantním tahem - volitelné

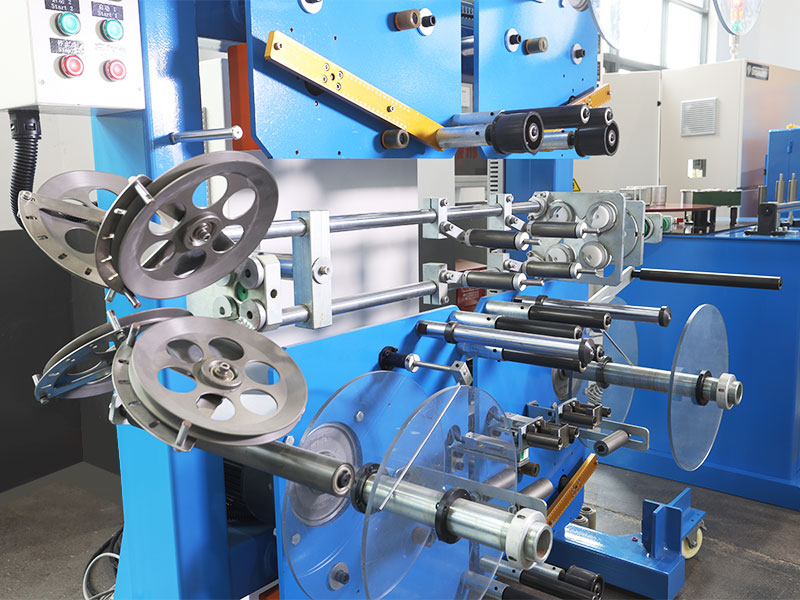

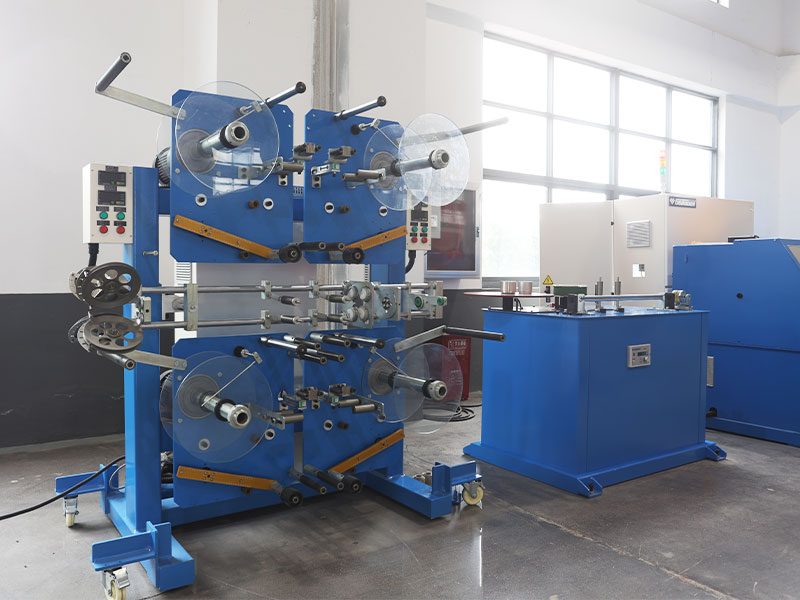

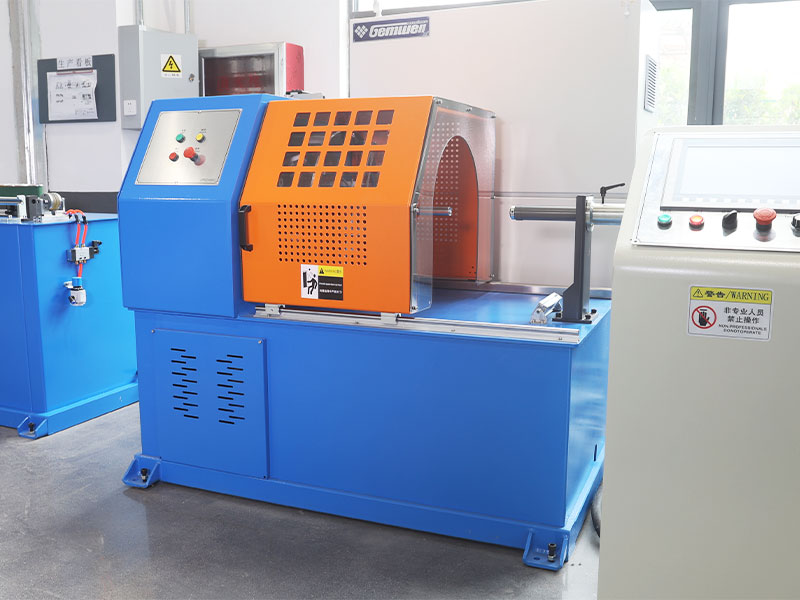

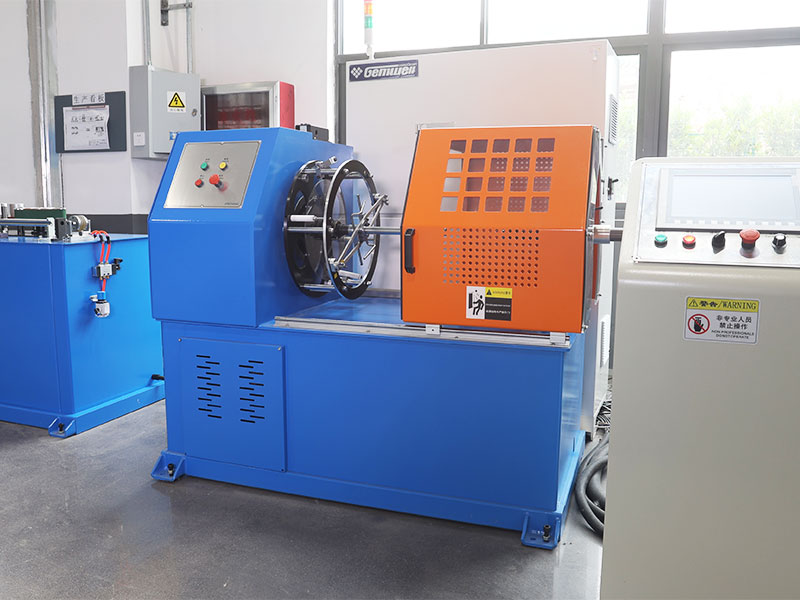

● Centrální rotační páskovací stroj - volitelně

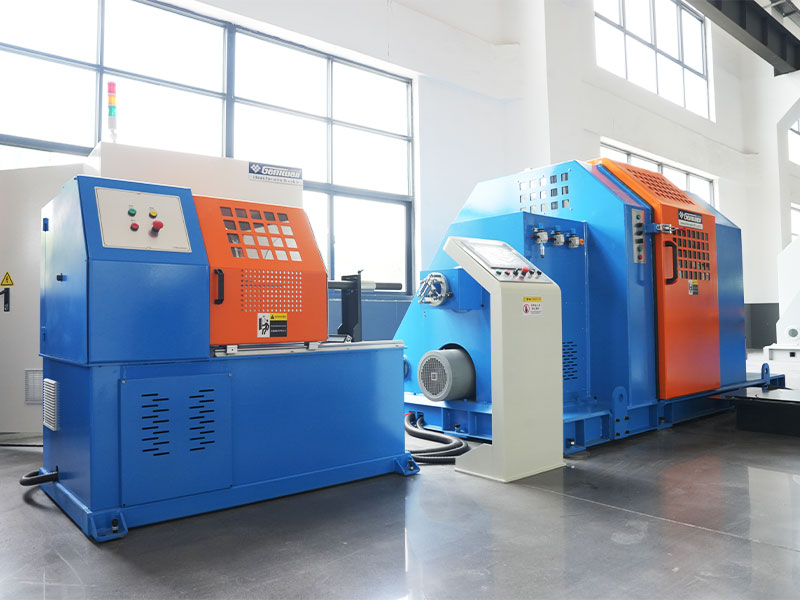

● Typ navíjení s diferenciálem rychlosti Konzolový jednoduchý otočný stroj (bez řemenice)
● Řídicí systém
● Periferní pomocná zařízení lze přizpůsobit


TECHNICKÉ SPECIFIKACE

Hlavní technické parametry typ 630 typ 800 Typ 1000 typ 1250
Vhodný typ drátu Stroj je vhodný pro kroucení a kabelování drátů s více měkkými jádry, včetně vysokofrekvenčních drátů, datových kabelů, počítačových kabelů a napájecích kabelů.
Specifikace jádrového drátu Ø0,8-3,0 Ø1,5-4,0 Ø2,0-6,0 Ø3,5-8,0
Vnější průměr lanka Ø3-8 Ø5-12 Ø7-18 Ø10-25
Specifikace výplaty 400-500 400-630 400-630 630-800
Typ výplaty Může být konfigurován s různými výkonovými nebo pasivními odvíjecími stojany, jako je typ hřídele, bezhřídelový typ, typ zadního zkroucení atd.
Specifikace odběru 630x475 800x600 1000x750 1250x950
Vnitřní otvor cívky Ø80 Ø80 Ø127 Ø127
Celková konstrukce stroje Vezměte středovou linii hlavního modelu s jedním twistem jako osu, výrobní linka od odvíjení po nabírání je lineárně rozložena ve struktuře rozděleného typu.
Stranding zemřít Forma je upevněna v otvoru formy za koncentrátorem drátu se standardním vnějším průměrem formy 25.
Metoda zpětného kroucení Standardní konfigurace nemá funkci back-twist, ale zpětné zkroucení může být přizpůsobeno tak, aby bylo dosaženo nulové kroucení a flexibility při kabeláži.
Poměr zpětného zkroucení Standardní konfigurace nemá zpětný zákrutový poměr a výrobek má vnitřní pnutí. Výplatu zpětného zákrutu lze přizpůsobit s poměrem zpětného zákrutu v rozsahu od 0 % do 100 %
Směr splétání S/Z
Rychlost otáčení jednoho zákrutového stroje MAX 900 ot./min MAX 750 ot./min MAX 600 ot./min MAX 400 ot./min
Rozsah rychlosti drátu 20-100 20-100 20-100 20-100
Rozteč krouceného drátu 20-120 30-180 40-250 50-350
Přesnost náklonu Při provozu při konstantní rychlosti je přesnost rozteče v rozmezí ±2,5 mm. Během procesu start/stop je přesnost rozteče v rozmezí ±4 mm.
Konzolový materiál Lehká obdélníková ocelová trubková konstrukce s nízkým odporem vzduchu.
Konzolová síla 7,5 kW 11 kW 22 kW 30 kW
Hlavní motorová brzda Pneumatická kotoučová brzda Hydraulická kotoučová brzda

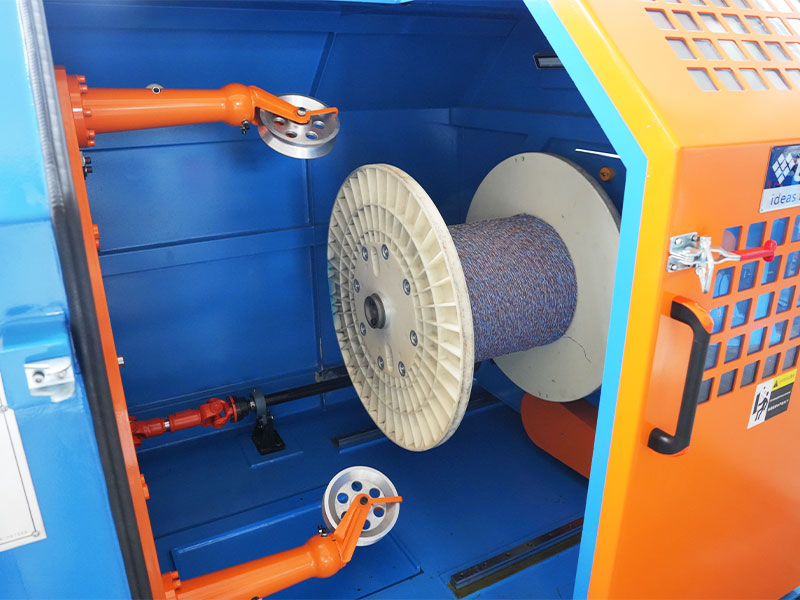

Typ navijáku Uvnitř ani vně není žádné otáčející se hnací kolo. Místo toho je drát dynamicky odebírán z akumulovaného průměru na navíjecí cívce. Kodér detekuje rychlost stroje a poskytuje zpětnovazební řízení rychlosti PID navíjecímu motoru.
Průměr hnacího kola Žádný
Síla navijáku Žádný
Hostitel zvedání navijáku Hydraulické elektrické zvedání palet
Způsob utahování navijáku Navíjecí cívka pro utahování matice horního kužele
Hmotnost navijáku MAX 400 KG MAX 600 KG MAX 1000 KG MAX 1500 KG
Síla navíjecí cívky 2,2KW ＋diferenciál 3,7KW ＋diferenciál 5,5KW ＋diferenciál 7,5 kW ＋differential
Uspořádání polohy navíjecího drátu 0,75 kW 2,2 kW
Detekce výběhu materiálu Alarm a automatické zastavení, když dojde k vybití drátu/alarm a automatické zastavení při přerušení drátu.

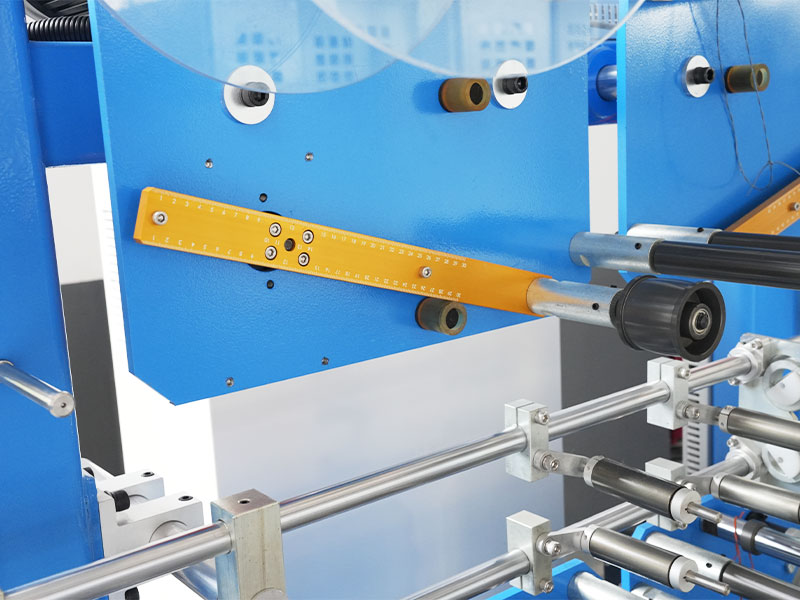

Typ výplatního napětí Standardem je nastavení napětí posunutím nebo přidáním/odebráním bloků závaží a lze jej také upravit tak, aby se napětí upravilo pomocí servomotoru.
Typ napínacího napětí Navíjecí sekce nemá mechanismus pro nastavení napětí. Místo toho se napětí sestavy kabelu po zkroucení dosáhne nastavením napětí každé odvíjecí cívky.
Tejpovací materiál AL, MYLAR, Bavlněná páska, Netkaná textilie
Vnější průměr cívky s páskou Ø350 Ø450
Šířka pásky 5-30 mm 8-40 mm
Otvor cívky s páskou 50,8/76 Univerzální
Tejpovací síla 2,2 kW 3,7 kW
Rychlost lepení MAX 1800 ot./min MAX 1500 ot./min
Páskové napínací jednotky Standardní použití magnetické práškové spojky, hysterezní spojku lze přizpůsobit.
Skladovací délka pásku 400mm, výměna pásku bez stříhání drátu.
Kontrola přetržení pásu Automatické zastavení, když se pásek blíží vyčerpání a přetržení
Míra překrytí 0-50%, nastavení programu
Podélné páskové napínací jednotky Standardní použití magnetické práškové spojky, hysterezní spojku lze přizpůsobit.
Forma na podélné lepení Trubky na ovíjení švů jiné typy lze přizpůsobit.
Zobrazení napětí Standard je bez zobrazení napětí. Digitální tlakový senzor typu komunikace, alarm překročení napětí a automatické vypnutí lze přizpůsobit.
Správa formule Vlastní systém správy receptury umožňuje, aby data, jako je napětí, teplota, vnější průměr, stoupání, S/Z, vzdálenost vinutí vedení a barometrický tlak, byly přiváděny do PLC, což podporuje sběr a import dat pro digitální výrobu.
Bezpečnostní ochrana Automatickou detekci a predikci teploty / vibrací / hluku / tlaku lze přizpůsobit podle standardního designu CE/CSA/UL.
Detekce jisker Tester jisker lze přizpůsobit.
Normy napájení Standardní je 3-fázové 380V/50Hz a napájecí zdroj lze přizpůsobit pro různé země a regiony.




VLASTNOSTI PRODUKTU

● Efektivní rychlost: Jedna kroucená konzola je podrobena statickému a dynamickému testování vyvážení a kalibraci, což vede k menším vibracím a nízké hlučnosti. Hlavní vřeteno pracuje nepřetržitě vysokou rychlostí bez generování tepla, což zaručuje efektivní rychlost.

● Široké aplikace: Ideální zařízení pro vysokorychlostní kroucení různých žilových drátů, preferovaná volba pro sériovou výrobu kroucených a ovinovacích pásek.

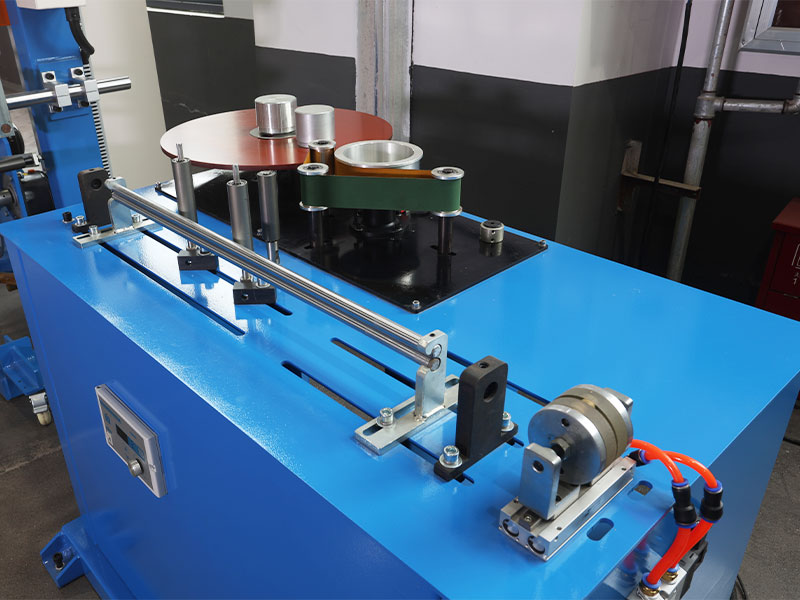

● Efektivní uspořádání drátů: Proces uspořádání drátu přijímá strukturu ve tvaru krabice, kde se cívka drátu pohybuje tam a zpět v přímé linii spolu s krabicí pro navíjení drátu, což zajišťuje úhledně organizované uspořádání drátu.

● Inteligentní: Správa receptů, která umožňuje načtení receptů SOP jedním kliknutím, přípravu na spuštění jedním kliknutím a aktivaci jedním kliknutím; K dispozici je dynamická zpětná vazba o stoupání zkroucení a návratu točivého momentu, detekce chyb, detekce přerušení kabelu, odstávky od měřiče po vypnutí, inteligentní ovládání.

● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit použití řízení sběrnice Profinet, které zajišťuje rychlý přenos signálu s nízkým rušením. Pokud existuje komunikační síť v jakékoli zemi nebo regionu, lze rychle implementovat vzdálenou detekci poruch, odstraňování problémů a údržbu.
