Lehký integrovaný typ konzolového jednoduchého otočného stroje (externí naviják a aktivní navíjení)

Pramenná konzola a vnější naviják jsou spojeny jako jeden kus a otáčejí se synchronně u lehkého integrovaného typu konzolového jednoduchého krouticího stroje (externí naviják a aktivní navíjení) . Navíječka je vybavena nezávislým motorovým pohonem a otáčí se soustředně se splétací konzolou. Motor splétací konzoly pohání splétací konzolu a vnější rotační část navijáku tak, aby se otáčely synchronně konstantní rychlostí; navíjecí motor pohání navíjecí vřeteno tak, aby se otáčelo proměnnou rychlostí. Vnější naviják se skládá z napínacího kola a vícenásobných vícedrážkových napínacích kladek. Motor pohání otočné kolo, aby se otáčilo, a pohání dráty k posunu a kroucení konstantní lineární rychlostí. Když se vícedrážkové napínací kladky pohybují vpřed a vzad podél osy, vydává napěťový signál pro ovládání navíjecího vřetena pro regulaci rychlosti. Rozdíl v rychlosti vzniká v důsledku konstantní rychlosti konzoly a proměnné rychlosti navíjecího vřetena. Poměr rozdílu otáček závisí na nastavení rozteče pramenů. Kroucené dráty jsou navíjeny na cívku silou navíjecího motoru v důsledku rozdílu rychlostí. Jak se dráty hromadí na cívce od prázdné po plnou, průměr se postupně zvětšuje. Řídicí systém automaticky nastavuje proměnnou rychlost navíjecího motoru a diferenciál automaticky napříč ke třetí proměnlivé rychlosti otáčení navíjecího vřetena. Takto je udržována výroba kroucených drátů při konstantní rychlosti linky. Tento stroj může být vybaven různými typy pomocných zařízení, jako jsou odvíjecí regály, středově rotační ovinovací stroje a podélné ovinovací stroje pro realizaci kroucení různých drátů s vnějším průměrem do 10 mm. Má vysokou efektivitu výroby, nízké chyby a hotové drátěné výrobky mají vynikající výkonnostní ukazatele. Tento typ je vhodný pro splétání vodičů, které vyžadují vyšší výkonnostní kvalifikaci.

Poptávka +
PŘEDCHOZÍ:Robustní dělený konzolový jednoduchý otočný stroj (externí naviják a nabírání točivého momentu)
DALŠÍ:Typ navíjení s diferenciálem rychlosti Konzolový jednoduchý otočný stroj (bez řemenice)
Produkt Podrobnosti

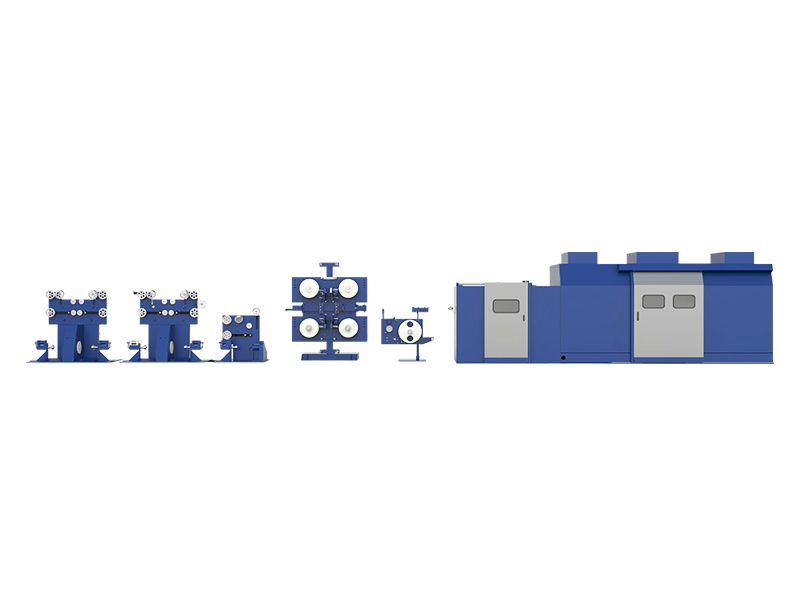

KOMPONENTY

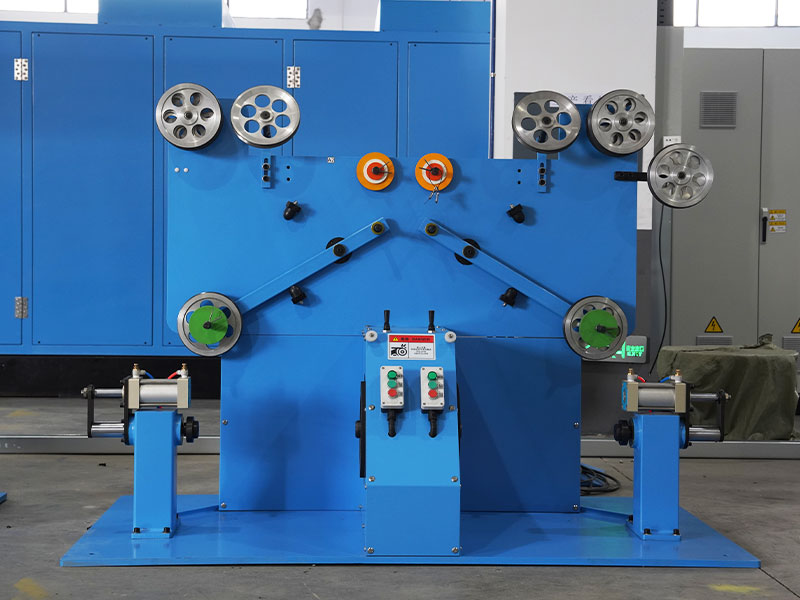

● Výplatní stojan
● Koncentrátor drátu
● Obrábění podélných pásek konstantním tahem - volitelné

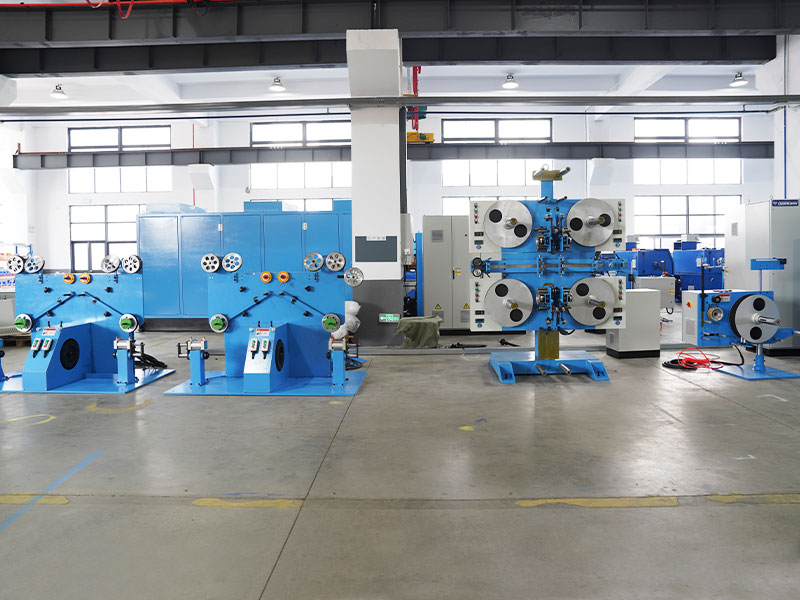

● Čtyřhlavý podélný páskovací stroj - volitelný
● Centrální rotační páskovací stroj - volitelně
● Dvoukolový otočný hřídel s více drážkami

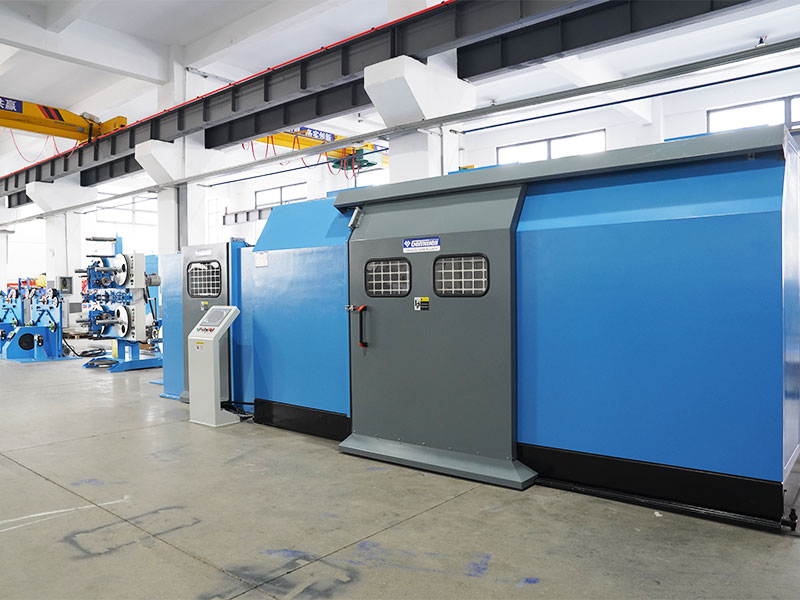

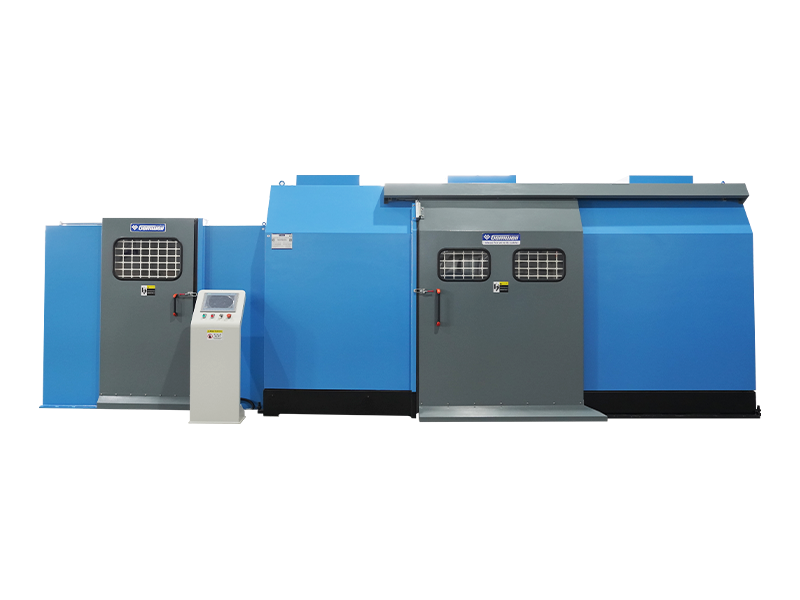

● Lehký integrovaný typ konzolového jednoduchého otočného stroje (externí naviják a aktivní navíjení)
● Řídicí systém
● Periferní pomocná zařízení lze přizpůsobit


TECHNICKÉ SPECIFIKACE

Hlavní technické parametry typ 800 Typ 1000
Vhodný typ drátu Vhodné především pro UTP, FTP a další vícežilové lankové kabely, také pro malé vysokofrekvenční dráty, dráty vlečného řetězu, ovládací kabely a jiné lankové kabely.
Specifikace jádrového drátu Ø1,5-3,0
Vnější průměr lanka Ø4-9
Specifikace výplaty 400-500 400-630
Typ výplaty Může být konfigurován s různými výkonovými nebo pasivními odvíjecími stojany, jako je typ hřídele, bezhřídelový typ, typ zadního zkroucení atd.
Specifikace odběru 800x600 1000x750
Vnitřní otvor cívky Ø80 Ø127
Celková konstrukce stroje Vezměme středovou linii hlavního modelu s jedním twistem jako osu, výrobní linka od odvíjení po nabírání je lineárně rozložena ve struktuře rozděleného typu.
Stranding zemřít Forma je upevněna v otvoru formy za koncentrátorem drátu se standardním vnějším průměrem formy 25.
Metoda zpětného kroucení Standardní konfigurace nemá funkci zpětného zkroucení, ale zpětné zkroucení lze upravit tak, aby bylo dosaženo torzní a flexibility při kabeláži.
Poměr zpětného zkroucení Standardní konfigurace nemá zpětný zákrutový poměr a výrobek má vnitřní pnutí. Výplatu zpětného zákrutu lze přizpůsobit s poměrem zpětného zákrutu v rozsahu od 0 % do 120 %
Směr splétání S/Z
Rychlost otáčení jednoho zákrutového stroje MAX 800 ot./min MAX 700 ot./min
Rozsah rychlosti drátu 30-150
Rozteč krouceného drátu 50-300
Přesnost náklonu Při provozu při konstantní rychlosti je přesnost rozteče v rozmezí ±1,5 mm. Během procesu start/stop je přesnost rozteče v rozmezí ±3 mm.
Konzolový materiál Lehká konstrukce spirálového ramene z hliníkové slitiny s nízkým odporem vzduchu.
Konzolová síla 30 kW 45 kW
Hlavní motorová brzda Hydraulická kotoučová brzda
Typ navijáku Jednodrážkový dvoukolový naviják. Otočné těleso a drátěné vřeteno hlavního rámu jsou přímo spojeny pomocí pružné spojky pneumatiky. Vřetenové kolo je pevné kolo a vnější síla motoru pohání otáčení otočného kola mechanickou strukturou. Hnané kolo je volnoběžné, schopné lineárního vratného pohybu. Externí servomotor přenáší konstantní napětí na hnané kolo prostřednictvím mechanického převodu.
Průměr hnacího kola Ø320
Síla navijáku 7,5 kW
Napínací motor poháněného kola Servomotor 3,7 kW
Hostitel zvedání navijáku Hydraulické elektrické zvedání palet
Způsob utahování navijáku Navíjecí cívka pro utahování matice horního kužele
Hmotnost navijáku MAX 600 KG MAX 1000 KG
Síla navíjecí cívky 30 kW 45 kW
Uspořádání polohy navíjecího drátu 1,5 kW
Detekce výběhu materiálu Alarm a automatické zastavení, když dojde k vybití drátu/alarm a automatické zastavení při přerušení drátu.
Typ výplatního napětí Standardem je nastavení napětí posunutím nebo přidáním/odebráním bloků závaží a lze jej také upravit tak, aby se napětí upravilo pomocí servomotoru.
Typ napínacího napětí Hnané kolo rotačního navijáku a napínací servomotor vytvářejí napětí prostřednictvím řemenového převodu. Hnané kolo vydává napěťový signál, když je taženo posunutím drátu a řídí a vysílá zpětnou vazbu o rychlosti PID navíjecího motoru.
Tejpovací materiál AL, MYLAR, Bavlněná páska, Netkaná textilie
Vnější průměr cívky s páskou MAXØ400
Šířka pásky 5-35 mm
Otvor v kotouči pásky 50,8/76 Univerzální
Tejpovací síla 2,2 kW
Rychlost lepení MAX 1800 ot./min
Páskové napínací jednotky Standardní použití magnetické práškové spojky, hysterezní spojku lze přizpůsobit.
Skladovací délka pásku 400mm, výměna pásku bez stříhání drátu.
Kontrola přetržení pásu Automatické zastavení, když se pásek blíží vyčerpání a přetržení
Míra překrytí 0-50%, nastavení programu
Podélné páskové napínací jednotky Standardní použití magnetické práškové spojky, hysterezní spojku lze přizpůsobit.
Forma na podélné lepení Trubky na ovíjení švů jiné typy lze přizpůsobit.
Zobrazení napětí Standard je bez zobrazení napětí. Digitální tlakový senzor typu komunikace, alarm překročení napětí a automatické vypnutí lze přizpůsobit.
Správa formule Vlastní systém správy receptury umožňuje, aby data, jako je napětí, teplota, vnější průměr, stoupání, S/Z, vzdálenost vinutí vedení a barometrický tlak, byly přiváděny do PLC, což podporuje sběr a import dat pro digitální výrobu.
Bezpečnostní ochrana Automatickou detekci a predikci teploty / vibrací / hluku / tlaku lze přizpůsobit podle standardního designu CE/CSA/UL.
Detekce jisker Tester jisker lze přizpůsobit.
Normy napájení Standardní je 3-fázové 380V/50Hz a napájecí zdroj lze přizpůsobit pro různé země a regiony.




VLASTNOSTI PRODUKTU

● Efektivní rychlost: Jedna kroucená konzola je podrobena statickému a dynamickému testování vyvážení a kalibraci, což vede k menším vibracím a nízké hlučnosti. Hlavní vřeteno pracuje nepřetržitě vysokou rychlostí bez generování tepla, což zaručuje efektivní rychlost.

● Přesná výška: Externí rotační naviják pohání několik pramenů pohybu drátu a vytváří přesné a stabilní stoupání před hlavním kroucecím strojem. Díky konstantnímu spodnímu průměru navijáku a absenci dalších rušivých faktorů zůstává rozteč přesná a stabilní.

● Stabilní napětí: Točivý moment vydávaný servomotorem je přenášen na hnané kolo na otočném vřetenu a navíjecí napětí je udržováno konstantní od prázdné po plnou cívku, takže nedochází k poškození hotového drátu kvůli velikosti naložené cívky.

● Efektivní uspořádání drátů: Proces uspořádání drátu přijímá strukturu ve tvaru krabice, kde se cívka drátu pohybuje tam a zpět v přímé linii spolu s krabicí pro navíjení drátu, což zajišťuje úhledně organizované uspořádání drátu.

● Méně ohýbání: Konstrukce kladky navijáku a vodicích kol drátu má velký průměr, snižuje ohýbání drátu a zabraňuje poškození rozteče.

● Jednodušší obsluha: Základna stroje je bezbariérová, bez nájezdových ramp. Cívky drátu lze přímo zasunout do stroje pro nakládání a vykládání, takže operace je snadná.

● Inteligentní: Správa receptů, která umožňuje načtení receptů SOP jedním kliknutím, příprava na spuštění jedním kliknutím a aktivace jedním kliknutím; K dispozici je dynamická zpětná vazba na stoupání a návrat točivého momentu, detekce chyb, detekce přerušení kabelu, vypnutí metru, inteligentní ovládání.

● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit použití řízení sběrnice Profinet, které zajišťuje rychlý přenos signálu s nízkým rušením. Pokud existuje komunikační síť v jakékoli zemi nebo regionu, lze rychle implementovat vzdálenou detekci poruch, odstraňování problémů a údržbu.
