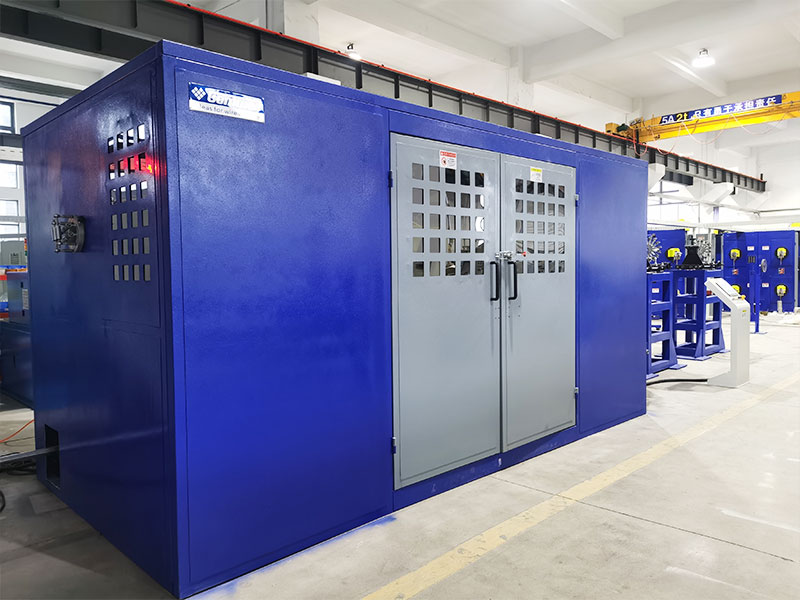

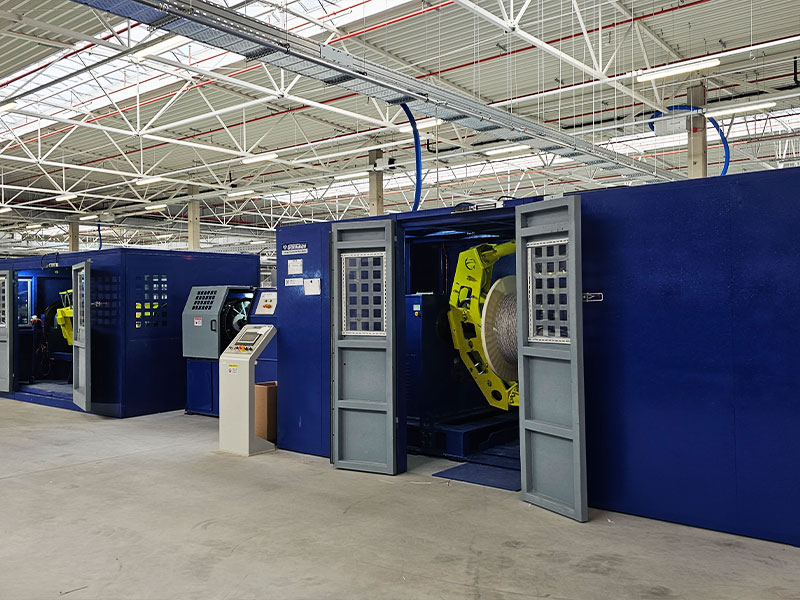

Robustní dělený konzolový jednoduchý otočný stroj (externí naviják a nabírání točivého momentu)

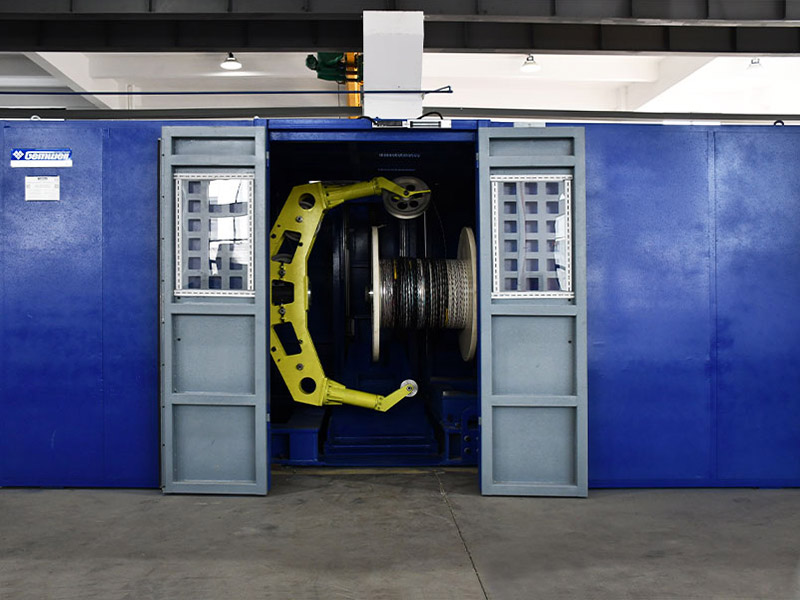

Pramenná konzola je oddělena od vnějšího navijáku u těžkého děleného typu konzolového jednoduchého krouticího stroje (externí naviják a nabírání točivého momentu). Oba jsou mechanicky otočné a otáčejí se synchronně. Navíjecí cívka je vybavena momentovým motorem a otáčí se soustředně se splétací konzolou. Motor splétací konzoly pohání splétací konzolu a vnější rotační část navijáku tak, aby se otáčely synchronně konstantní rychlostí; navíjecí motor pohání navíjecí cívku k otáčení a navíjení drátu proměnnou rychlostí. Vnější naviják se skládá z napínacího kola a vícenásobných vícedrážkových napínacích kladek. Motor pohání otočné kolo, aby se otáčilo, a pohání dráty k posunu a kroucení konstantní lineární rychlostí. Rozdíl v rychlosti vzniká v důsledku konstantní rychlosti konzoly a proměnné rychlosti navíjecího vřetena. Poměr rozdílu otáček závisí na nastavení rozteče pramenů. Kroucené dráty jsou navíjeny na cívku silou navíjecího motoru v důsledku rozdílu rychlostí. Jak se dráty hromadí na cívce od prázdné po plnou, průměr se postupně zvětšuje. Řídicí systém automaticky nastavuje proměnnou rychlost navíjecího motoru a diferenciál automaticky napříč ke třetí proměnlivé rychlosti otáčení navíjecího vřetena. Takto je udržována výroba kroucených drátů při konstantní rychlosti linky. Tento stroj může být vybaven různými typy pomocných zařízení, jako jsou odvíjecí regály, středově rotační ovinovací stroje a podélné ovinovací stroje pro realizaci kroucení různých drátů s vnějším průměrem v rozmezí 10-30 mm. Má vysokou efektivitu výroby, nízké chyby a hotové drátěné výrobky mají vynikající výkonnostní ukazatele. Tento typ je vhodný pro splétání vodičů, které vyžadují vyšší výkonnostní kvalifikaci.

Dotaz +
PŘEDV：Žádný předchozí produkt
DALŠÍ：Lehký integrovaný typ konzolového jednoduchého otočného stroje (externí naviják a aktivní navíjení)
Product Details

KOMPONENTY

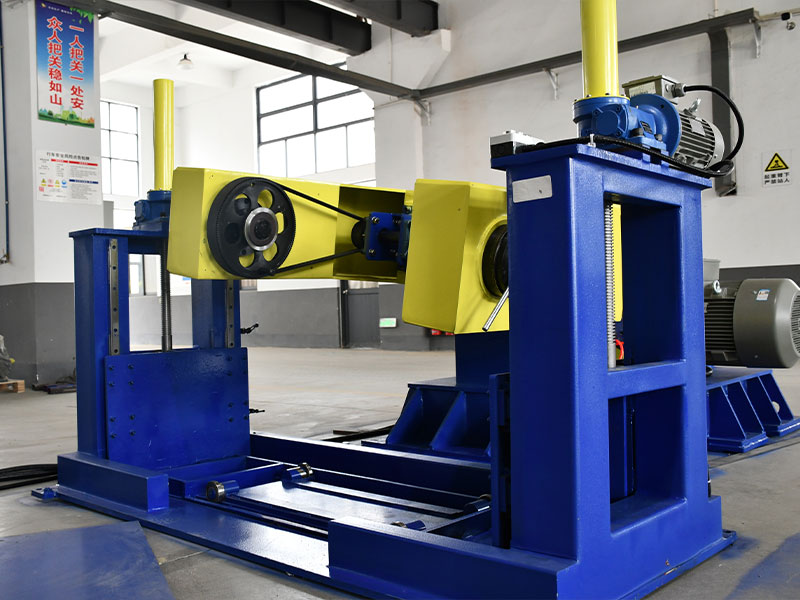

● Výplatní stojan

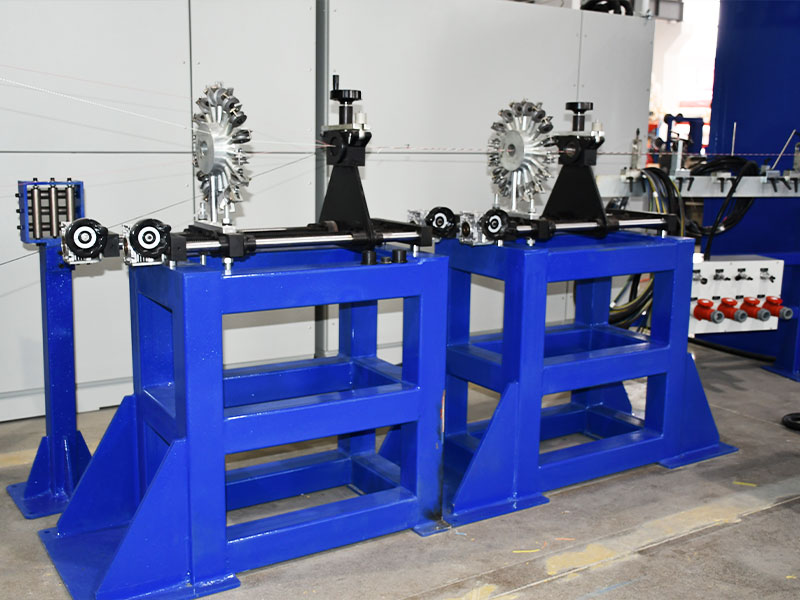

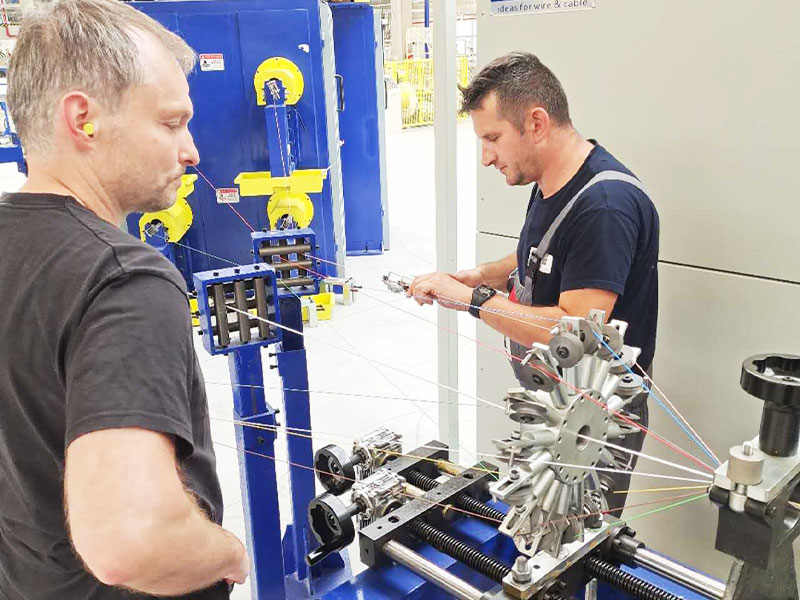

● Koncentrátor drátu
● Obrábění podélných pásek konstantním tahem - volitelné
● Dvoukolový otočný hřídel s více drážkami
● Centrální rotační páskovací stroj - volitelně

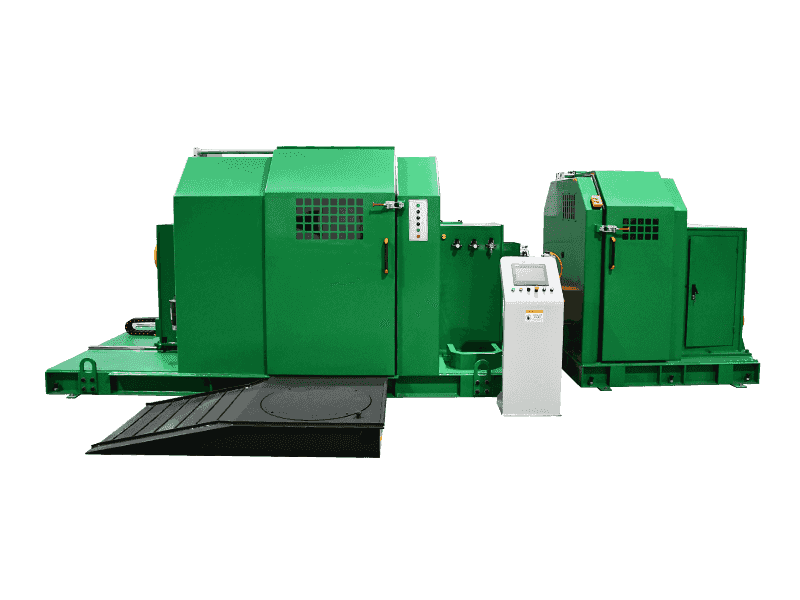

● Robustní dělený konzolový jednoduchý otočný stroj (externí naviják a nabírání točivého momentu)

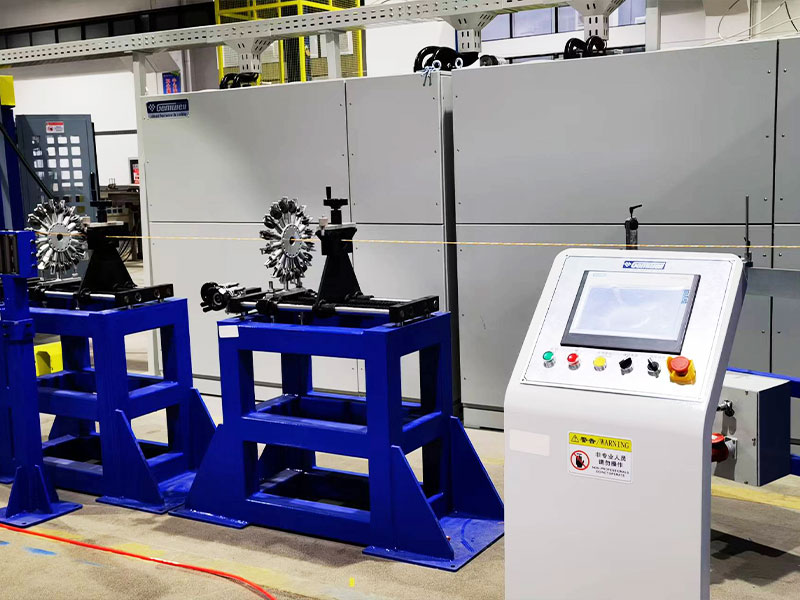

● Řídicí systém
● Periferní pomocná zařízení lze přizpůsobit


TECHNICKÉ SPECIFIKACE

Hlavní technické parametry typ 630 typ 800 1000 typ typ 1250
Vhodný typ drátu Je vhodný pro tažení řetězového kabelu, ovládacího kabelu, napájecího kabelu, datového kabelu, napájecího kabelu a dalších drátů s více měkkými jádry v kabeláži velkých rozměrů.
Specifikace jádrového drátu Ø0,8-3,0 Ø1,5-4,0 Ø2,0-6,0 Ø3,5-8,0
Vnější průměr lanka Ø3-8 Ø5-12 Ø7-18 Ø10-25
Specifikace výplaty 400-500 400-630 400-630 630-1000
Typ výplaty Může být konfigurován s různými výkonovými nebo pasivními odvíjecími stojany, jako je typ hřídele, bezhřídelový typ, typ zadního zkroucení atd.
Specifikace odběru 630x475 800x600 1000x750 1250x950
Vnitřní otvor cívky Ø80 Ø127
Celková konstrukce stroje Vezměme středovou linii hlavního modelu s jedním twistem jako osu, výrobní linka od odvíjení po nabírání je lineárně rozložena ve struktuře rozděleného typu.
Stranding zemřít Forma je upevněna v otvoru formy za koncentrátorem drátu se standardním vnějším průměrem formy 25.
Metoda zpětného kroucení Standardní konfigurace zahrnuje mechanicky poháněný nebo pasivní odvíječ zpětného zákrutu, který může dosáhnout odvíjení zpětného zákrutu a flexibilní formování kabelu. Jiné typy výplatních stojanů lze také přizpůsobit.
Poměr zpětného zkroucení 0–120 %
Směr splétání S/Z
Rychlost otáčení jednoho zákrutového stroje MAX 600 ot./min MAX 500 ot./min MAX 400 ot./min MAX 320 ot./min
Rozsah rychlosti drátu 20-80 20-80 20-80 20-80
Rozteč krouceného drátu 20-120 30-180 40-250 50-350
Přesnost náklonu Při provozu při konstantní rychlosti je přesnost rozteče v rozmezí ±1,5 mm. Během procesu start/stop je přesnost rozteče v rozmezí ±3 mm.

Konzolový materiál Lehká obdélníková ocelová trubková konstrukce s nízkým odporem vzduchu.
Konzolová síla 18,5 kW 30 kW 45 kW 55 kW
Hlavní motorová brzda Pneumatická kotoučová brzda Hydraulická kotoučová brzda
Typ navijáku Vnější naviják je dvoukolový rotační naviják s poháněným kolem, navíjející drát přes kumulativní průměr dynamického vinutí navíjecí cívky. A kodér detekuje rychlost linky celého stroje a poskytuje zpětnou vazbu rychlosti PID navíjecímu motoru.

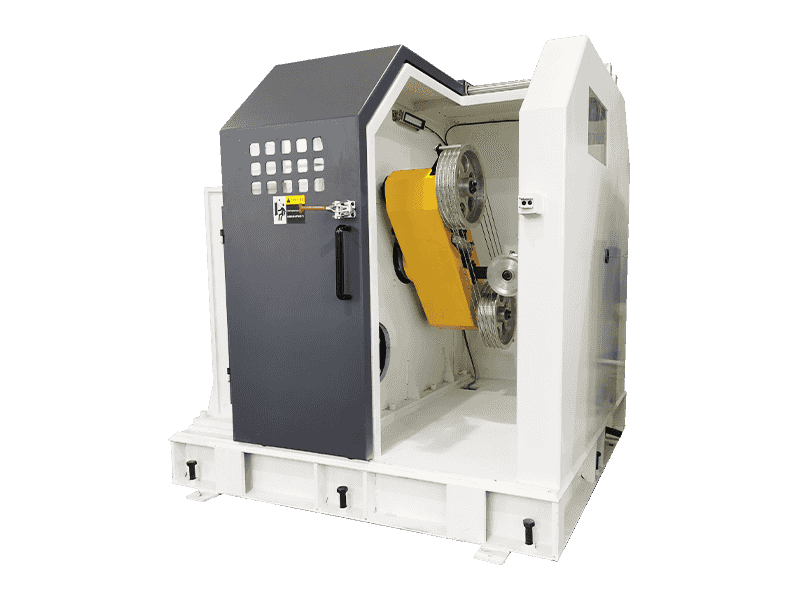

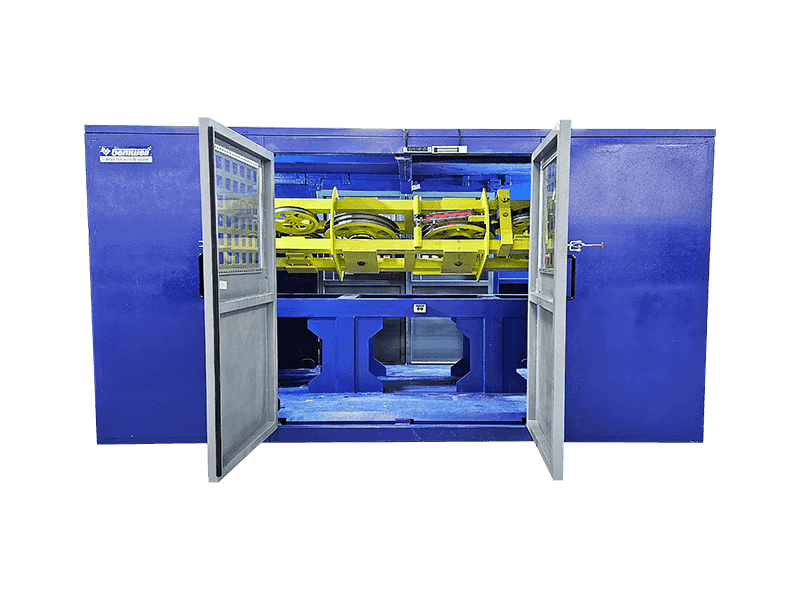

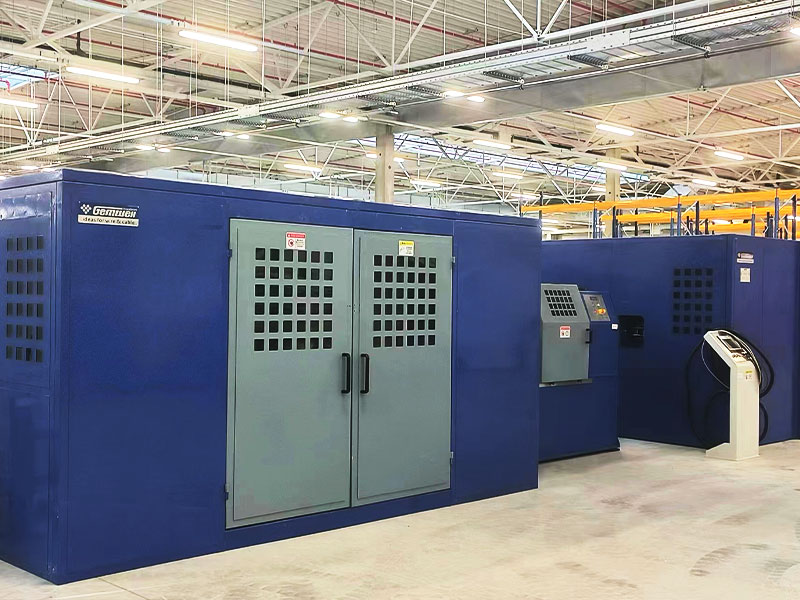

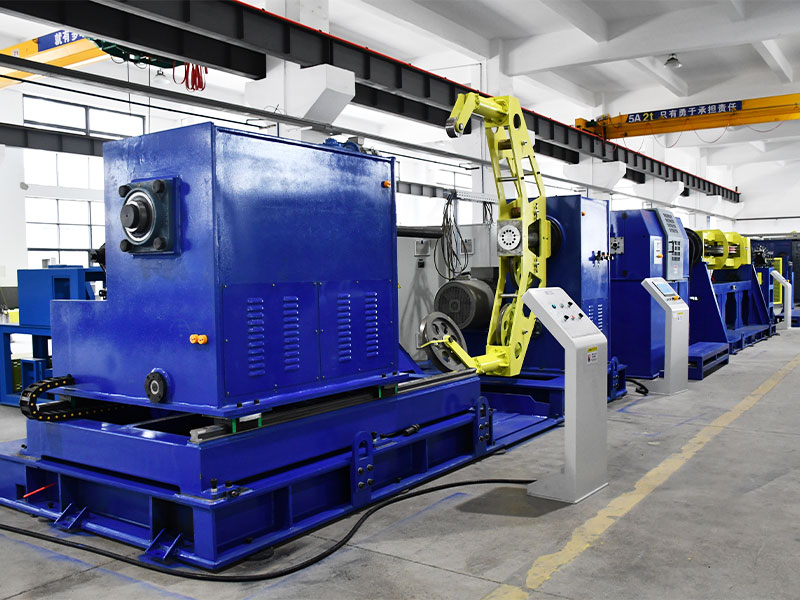

Typ navijáku Rotační naviják je umístěn před hlavním twisterem, oddělený od hlavní jednotky. Rotační těleso je poháněno nezávislým motorem. Má vícedrážkový dvoukolový naviják, s navijákovým kolem jako pevným kolem. Externí motor pohání otočné kolo, aby se otáčilo prostřednictvím mechanické struktury. Hnané kolo je volné kolo, které může mít lineární vratný posuv. Externí servomotor přenáší konstantní napětí na hnané kolo prostřednictvím mechanického převodu. Když je hnané kolo taženo drátem, vydává napěťový signál, který poskytuje zpětnovazební zpětnovazební řízení PID momentu navíjecímu motoru.
Průměr hnacího kola Ø250 Ø350 Ø500 Ø700
Síla navijáku 3,7 kW 5,5 kW 22 kW 30 kW
Napínací motor poháněného kola 3,7 kW servo motor 5,5 kW servo motor Servomotor 7,5 kW 11kW servomotor
Hostitel zvedání navijáku Hydraulické elektrické zvedání palet a navíjecí cívka jsou bezbariérové ​​pro přístup do hlavního rámu.
Způsob utahování navijáku Navíjecí cívka pro utahování matice horního kužele
Hmotnost navijáku MAX 400 KG MAX 600 KG MAX 1000 KG MAX 1500 KG
Síla navíjecí cívky režim točivého momentu 11 kW Režim točivého momentu 15 kW 22 kW torque mode Režim točivého momentu 37 kW
Uspořádání polohy navíjecího drátu 1,5 kW
Detekce výběhu materiálu Alarm a automatické zastavení, když dojde k vybití drátu/alarm a automatické zastavení při přerušení drátu.
Typ výplatního napětí Standardem je nastavení napětí posunutím nebo přidáním/odebráním bloků závaží a lze jej také upravit pro nastavení napětí pomocí servomotoru.
Typ napínacího napětí Nastavením kroutícího momentu navíjecího motoru pro nastavení navíjecího napětí drátu se moment motoru automaticky sleduje s nárůstem vinutí drátu, což zajišťuje dynamicky konstantní napětí během navíjení drátu.
Tejpovací materiál AL, MYLAR, Bavlněná páska, Netkaná textilie
Vnější průměr cívky s páskou Ø350 Ø450
Šířka pásky 5-30 mm 8-40 mm
Otvor na kotouči pásky 50,8/76 Univerzální
Tejpovací síla 2,2 kW 3,7 kW
Rychlost lepení MAX 1800 ot./min MAX 1500 ot./min
Páskové napínací jednotky Standardní použití magnetické práškové spojky, hysterezní spojku lze přizpůsobit.
Skladovací délka pásku 400mm, výměna pásku bez stříhání drátu.
Kontrola přetržení pásu Automatické zastavení, když se pásek blíží vyčerpání a přetržení
Míra překrytí 0-50%, nastavení programu
Podélné páskové napínací jednotky Standardní použití magnetické práškové spojky, hysterezní spojku lze přizpůsobit.
Forma na podélné lepení Trubky na ovíjení švů jiné typy lze přizpůsobit.
Zobrazení napětí Standard je bez zobrazení napětí. Digitální tlakový senzor typu komunikace, alarm překročení napětí a automatické vypnutí lze přizpůsobit.
Správa formule Vlastní systém správy receptury umožňuje, aby data, jako je napětí, teplota, vnější průměr, stoupání, S/Z, vzdálenost vinutí vedení a barometrický tlak, byly přiváděny do PLC, což podporuje sběr a import dat pro digitální výrobu.
Bezpečnostní ochrana Automatickou detekci a predikci teploty / vibrací / hluku / tlaku lze přizpůsobit podle standardního designu CE/CSA/UL.
Detekce jisker Tester jisker lze přizpůsobit.
Normy napájení Standardní je 3-fázové 380V/50Hz a napájecí zdroj lze přizpůsobit pro různé země a regiony.




VLASTNOSTI PRODUKTU

● Efektivní rychlost: Jedna kroucená konzola je podrobena statickému a dynamickému testování vyvážení a kalibraci, což vede k menším vibracím a nízké hlučnosti. Hlavní vřeteno pracuje nepřetržitě vysokou rychlostí bez generování tepla, což zaručuje efektivní rychlost.

● Přesná výška: Externí rotační naviják pohání několik pramenů pohybu drátu a vytváří přesné a stabilní stoupání před hlavním kroucecím strojem.

Díky konstantnímu spodnímu průměru navijáku a absenci dalších rušivých faktorů zůstává rozteč přesná a stabilní.

● Efektivní uspořádání drátů: Proces uspořádání drátu přijímá strukturu ve tvaru krabice, kde se cívka drátu pohybuje tam a zpět v přímé linii spolu s krabicí pro navíjení drátu, což zajišťuje úhledně organizované uspořádání drátu.

● Méně ohýbání: Konstrukce kladky navijáku a vodicích kol drátu má velký průměr, snižuje ohýbání drátu a zabraňuje poškození rozteče.

● Jednodušší obsluha: Základna stroje je bezbariérová, bez nájezdových ramp. Cívky drátu lze přímo zasunout do stroje pro nakládání a vykládání, takže operace je snadná.

● Inteligentní: Správa receptů, která umožňuje načtení receptů SOP jedním kliknutím, příprava na spuštění jedním kliknutím a aktivace jedním kliknutím; K dispozici je dynamická zpětná vazba na stoupání a návrat točivého momentu, detekce chyb, detekce přerušení kabelu, vypnutí metru, inteligentní ovládání.

● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit použití řízení sběrnice Profinet, které zajišťuje rychlý přenos signálu s nízkým rušením. Pokud existuje komunikační síť v jakékoli zemi nebo regionu, lze rychle implementovat vzdálenou detekci poruch, odstraňování problémů a údržbu.
