FEP/PFA/ETFE/PEEK/PA Vysokoteplotní linka pro vytlačování izolace jádra drátu Manufacturers

Zpět na seznam
Vysokoteplotní linka na vytlačování izolace drátu

FEP/PFA/ETFE/PEEK/PA Vysokoteplotní linka pro vytlačování izolace jádra drátu

FEP/PFA/ETFE/PEEK/PA Vysokoteplotní linka na vytlačování izolace jádra drátu je nestandardizované zařízení s přizpůsobením. Hlavní model je obecně 20-50 mm. Je vhodný pro vytlačování izolace žilových vodičů elektronických vodičů, signálních vodičů, vysokoteplotních vodičů atd. Výše ​​uvedené materiály jsou vysoce korozivní pro uhlíkovou ocel. Šnekový válec hlavního stroje nemůže být vyroben z běžných šroubových sudů. Obecně je vyroben z čínského materiálu GH113, který má vynikající odolnost proti korozi, nízkou cenu, ale s nízkou pevností, špatnou odolností proti opotřebení a špatnou trvanlivostí; A lze také použít odstředivý licí válec Inconel se šnekem Hastelloy C276, který má požadovanou odolnost proti korozi a opotřebení při extrémně vysokých nákladech. Vzhledem k tomu, že teflon je krystalický materiál, taje okamžitě, jakmile dosáhne teploty bodu tání, s dobrou tekutostí a nízkými odporovými vlastnostmi. Je však snadné krystalizovat, když se setká s chladnými podmínkami a má špatnou tekutost. Proto je výkon hlavního extrudéru uchování tepla velmi důležitý a musí být zajištěno, že teplota zůstane na 400 °C. Za podmínek vysoké teploty je teplota všech částí, kudy materiál proudí, řízena v rozmezí ±1-2°C, aby byl zachován dobrý stav tavení a tekutost teflonu. Vynikající vysokoteplotní extrudéry s teflonovým jádrem s drátěnou izolací mají následující vlastnosti: šnekový válec je odolný proti korozi a opotřebení, má dobrou tepelnou ochranu, přesnou regulaci teploty, dobrou tekutost průtokového kanálu hlavy stroje bez známek uzavření formy, vysokou soustřednost hlavy stroje, stabilní a malou toleranci průměru drátu, hladký povrch drátu bez částic a stabilní odvíjení a navíjecí napětí. Naše společnost může podporovat personalizované přizpůsobení podle potřeb uživatele. Pokud jde o hardware, můžeme uživatelům nabídnout různé modely a značky základního příslušenství, ze kterých si mohou vybrat. Pokud jde o software elektrického ovládání, můžeme také poskytnout ekonomické a praktické nebo pokročilé metody elektrického ovládání. Vzhledem k různým celkovým konfiguracím se velmi liší i cena tohoto stroje. Proto je hlavním faktorem, který určuje cenu tohoto stroje, nastavení úrovně konfigurace produktu uživatele. Navíc, protože tento produkt je nestandardizované přizpůsobené zařízení s pouze malou sérií, trvá návrh, výroba, instalace a ladění delší dobu. Uživatelé si musí vyhradit dostatečný počet nákupních cyklů, aby dosáhli dokonalé dodávky produktu.

Dotaz +
PŘEDV：Žádný předchozí produkt
DALŠÍ：Žádný další produkt
Product Details

KOMPONENTY

● Výplatní stojan
● Rovnací stojan
● Hlavní extruder
● Hlava extrudéru
● Stroj na sušení materiálu
● Konstantní teplotně pohyblivý žlab
● Nádrž na chladicí vodu
● Tryska pro foukání vzduchu
● Kotevní vratidlo
● Stojan na akumulaci drátu
● Počítadlo metrů

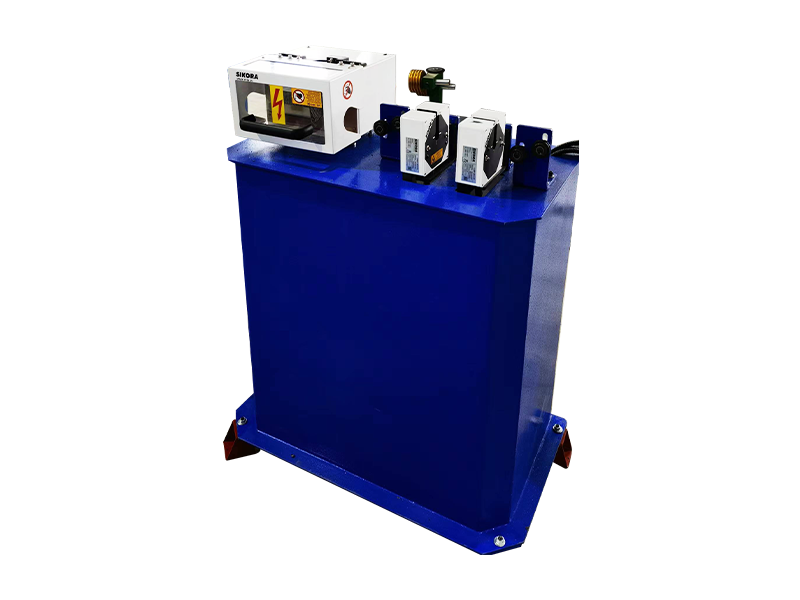

● Laserový měřič průměru
● Vysokofrekvenční zkoušečka jisker
● Nabírání
● Ovládací skříňka elektřiny
● Následují vlastní možnosti
● Předehřívač
● Vstřikovací stroj
● Tiskárna
● BY-PASS vypouštěcí ventil materiálu
● Vakuové zařízení
● Sušička s násypkou
● Detektor hrudek
● Vodní elektrostatické kondenzátory
● Měřidlo excentricity
● Elektronický billboard
● Další periferní pomocná zařízení lze přizpůsobit a přidat.

TECHNICKÉ SPECIFIKACE

Hlavní technické parametry 18 typ 23 typ 30 typ 35 typ 40 typ 45 typ 50 typ 60 typ
Vhodný typ drátu Vhodné pro vysokoteplotní dráty, koaxiální dráty, signální dráty, vysokofrekvenční dráty, datové kabely, elektronické dráty UL, stavební elektroinstalace BV/BVR, napájecí kabely, automobilové dráty a další dráty z měděného drátu s pevným izolačním vytlačováním
Řada vodičů pro americký standard AWG46-36 AWG42-34 AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10
Rozsah průměrů vodičů Ø0,041-0,127mm Ø0,064-0,16mm Ø0,13-0,40mm Ø0,16-0,65mm Ø0,20-0,81mm Ø0,25-1,02mm Ø0,32-1,63 mm Ø0,40-2,59mm
Rozsah oblasti vodiče 0,0013-0,0127 m㎡ 0,0032-0,0201 m㎡ 0,01-0,15 m㎡ 0,02-0,35 m㎡ 0,03-0,75 m㎡ 0,1-1,5m㎡ 0,2-2,5 m㎡ 0,5-6,0 m㎡
Extruze vnější průměr Ø0,12-0,3mm Ø0,18-0,6mm Ø0,3-1,0mm Ø0,4-1,3mm Ø0,5-1,8mm Ø0,7-2,3mm Ø0,8-2,8mm Ø1,2-3,8mm
Rozsah rychlosti drátu 5-80 m/min 5-80 m/min 10-100 m/min 12-120 m/min 15-150 m/min 15-150 m/min 15-150 m/min 15-150 m/min

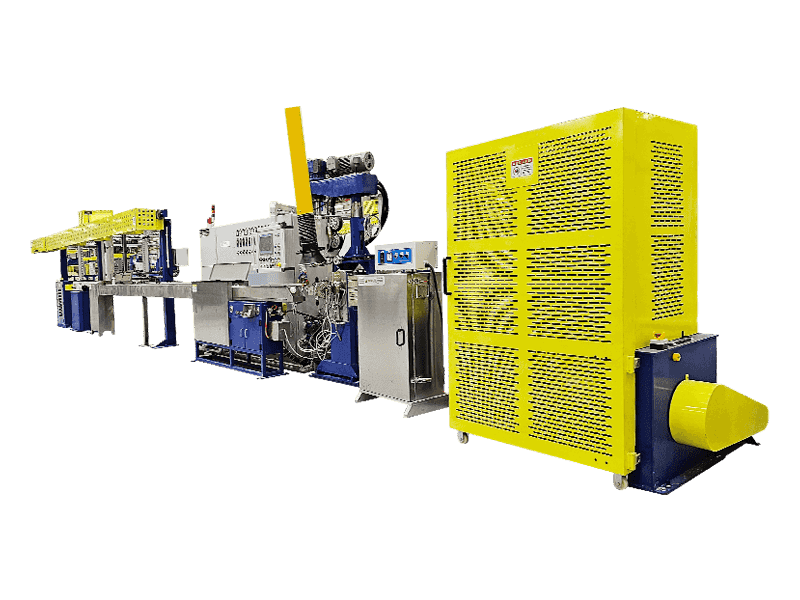

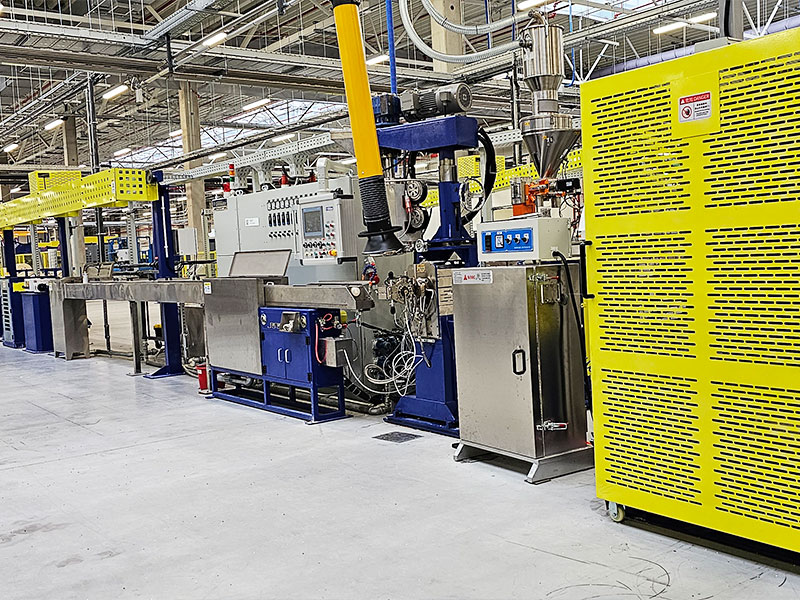

Konstrukce stroje Vezměte hlavu extruderu jako centrální osu, všechny díly od odvíjení po navíjení jsou lineárně rozmístěny. Standardní vytlačovací linka má výšku středu 1 metr a celkovou délku 20-25 metrů
Typ výplaty Stojan pro odvíjení výkonu z optických vláken hřídelového typu Bezhřídelový stojan pro odvíjení výkonu, elektrické zvedání, pneumatické utahování, jiné typy, jako jsou odvíječky typu hřídele, odvíjení typu třecího napětí a jiný stojan pro odvíjení výkonu, lze také přizpůsobit.
Specifikace výplaty Ø100/250 Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Výplatní síla 0,75 kW 2,2 kW 3,7 kW 5,5 kW
Typ výplatního napětí Posouváním nebo přidáváním/odebíráním bloků protizávaží upravte napětí a lze jej také upravit pro nastavení napětí pomocí servomotoru.
Rovnací stojan ŽÁDNÝ 5kolový rovnací rám vodičů, rovnací kolečko vodičů je OD Ø60, jednodrážkové, se schránkou na nářadí.
Typ předehřívače Vícenásobná vodicí kolečka s přímým uzavřeným cirkulačním horkovzdušným předehřívačem trouby, předehřívač s vodivým typem měděného drátu lze přizpůsobit.
Rychlost otáčení extruderu MAX 40 ot./min MAX60 RPM
Výstup materiálu extrudéru 4 kg/h 7 kg/h 12 kg/h 18 kg/h 25 kg/h 30 kg/h 38 kg/h 60 kg/h
Výkon extrudéru 5,5 kW 7,5 kW 11 kW 15 kW 22 kW
Parametry šroubu L/D poměr 25:1, kompresní poměr 3,2-3,6, šneky FEP/PFA/ETFE a sudy GH113, sudy pro odstředivé lití Inconel a šneky Hastelloy C276 lze přizpůsobit; Šneky a hlavně PEEK/PA jsou vyrobeny z 38CrMoAlA.
Typ vytápění Tělo stroje je litý měděný topný kroužek, krk je měděný topný kroužek, svorka/hlava/forma extruderu je litá měděná topná deska, jiný typ ohřevu lze přizpůsobit.
Regulace teploty Tělo3 svorka1 krk1 hlava1 matrice1 Tělo4 svorka1 krk1 hlava1 matrice1
Topný výkon 4 kW 5 kW 6 kW 8 kW 10 kW 12 kW 15 kW 18 kW
Chlazení sudu 3-sekční radiální ventilátor 4-sekční radiální ventilátor
Sušička s násypkou 12 kg 25 kg 50 kg
Voštinová deska Materiál Hastelloy C276 pro FEP/PFA/ETFE, materiál  38CrMoAlA pro PEEK/PA. Vnitřní struktura orientovaná na proudění, průtočné otvory vzájemně propojené zkoseným otvorem, žádné slepé konce, voštinová deska a příruba s kónickým těsněním, žádný únik lepidla

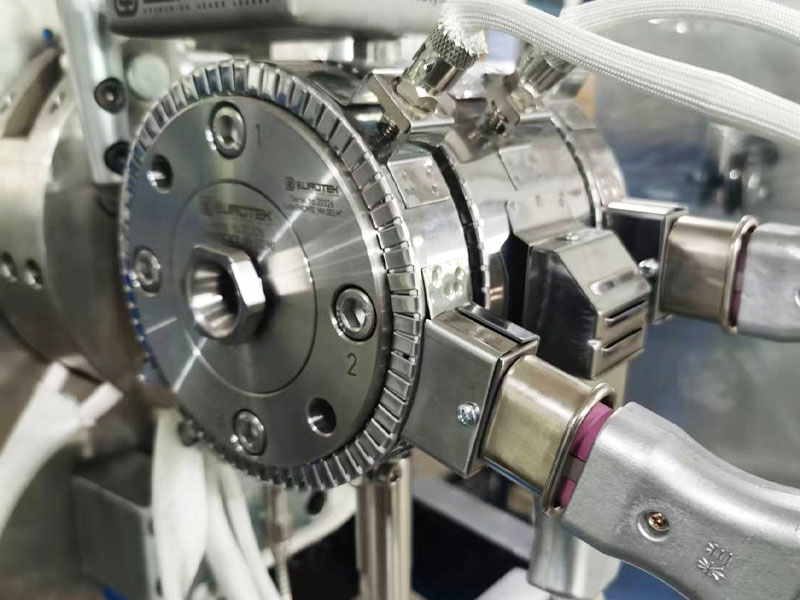

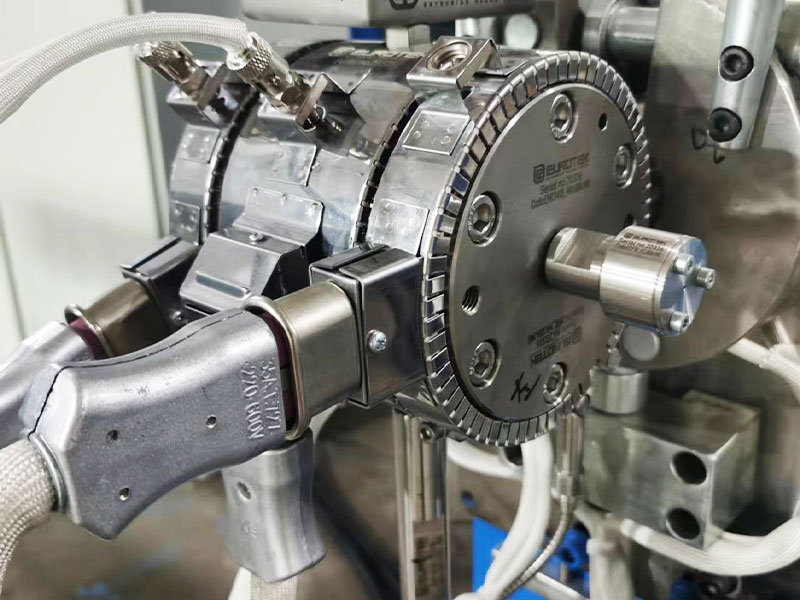

Typ hlavy ​Automatická centrovací hlava typu U7, rovnoměrný tlakový pohyb vnějšího běhounu, lze přizpůsobit různými strukturami, jako je jedna vrstva / dvojitá vrstva / jednoduchý vstřikovací proužek / dvojité vstřikovací proužky atd., a lze také přizpůsobit hlavu extrudéru s nastavitelným typem nebo (automaticky centrovací mikronastavitelná).
Značka Head Vytlačovací hlava vyrobená v Číně, GH113 pro materiály FEP/PFA/ETFE, SKD61 pro materiály PEEK/PA. Lze přizpůsobit jiným značkám, jako jsou: EUROTEK/UNITEK/EUROCAB/MICRODIA
Hlavová svorka Existují dvě poloviny upínače hlavy stroje se dvěma synchronizovanými sadami šroubů a šroubů. Může být zahrnut jednosměrný klíč a lze přizpůsobit jiné materiály nebo typy svorek hlavy stroje.
Vyrovnání hlavy Díky konstrukci s dvojitým polohovacím čepem s přírubou hlavy zůstává výška hlavy po dlouhou dobu nezměněna.
Vakuové zařízení Podtlakové vakuové zařízení, port pro čerpání vzduchu je namontován na vstupu sběrače, k dispozici jsou jednotky pro čerpání vzduchu nebo jiné typy
Pohyblivý žlab Konstantní temperature movable flume, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Nádrž na chladicí vodu 5metrová jednovrstvá nádrž ve tvaru U, systém chlazení cirkulující vody, bez chladiče vody. Celá nádrž je vyrobena z materiálu SUS304. Přizpůsobení je k dispozici.
Tryska pro foukání vysokotlakého vzduchu Foukací tryska překlápěcího typu, materiál POM, dvojitá foukací struktura, sada v pohyblivé nádrži na vodu, nádrž na chladicí vodu, naviják, další typy foukací trysky lze přizpůsobit.
Kotevní vratidlo type Jednokolové řemenové typ 3drážkové dělené kolo Lehký titanový dvoukolový hřídel odolný proti opotřebení z nerezové oceli
Kotevní vratidlo wheel diameter Jednokolový pásový typ Ø375 Typ dvojitého kola z vysoce pevné titanové slitiny Ø375, specifikace průměru kola lze přizpůsobit.
Kotevní vratidlo power 3,7 kW servo motor gear box 3,7 kW servo motor
Napínací stojan pro akumulaci drátu Šikmý napínací stojan drátu, celková délka 9 metrů, dráha z ocelového plechu, lehký pojezdový vůz, 10 drážek ＋ 9 drážek pro akumulační kolo drátu, celková kapacita uložení drátu je 150 metrů, napnutí servomotoru. Ostatní typy jsou přizpůsobitelné.
Průměr akumulačního kola drátu Ø80 Ø100, průměr kola lze přizpůsobit Ø150, průměr kola lze přizpůsobit Ø180, průměr kola lze přizpůsobit
Počítadlo metrů Počítadlo metrového typu vodícího kola s metrovým obvodem kola 400mm. Využívá kodér k detekci a umožňuje jemné nastavení korekčního koeficientu měřiče. K dispozici jsou další typy zařízení pro počítání měřičů.
Nabírání type Dvouhlavý typ navíjení hřídele, typ automatické výměny cívky nebo jiné stroje pro navíjení drátu bez hřídele lze přizpůsobit.
Nabírání reel spcification Ø100/Ø200/Ø300 Ø200/Ø300/Ø400 Ø300/Ø400/Ø500/Ø630
Nabírání power 0,75 kW 2,2 kW 3,7 kW
Nabírání wire arrangement 0,4 kW servomotor  pro uspořádání drátu

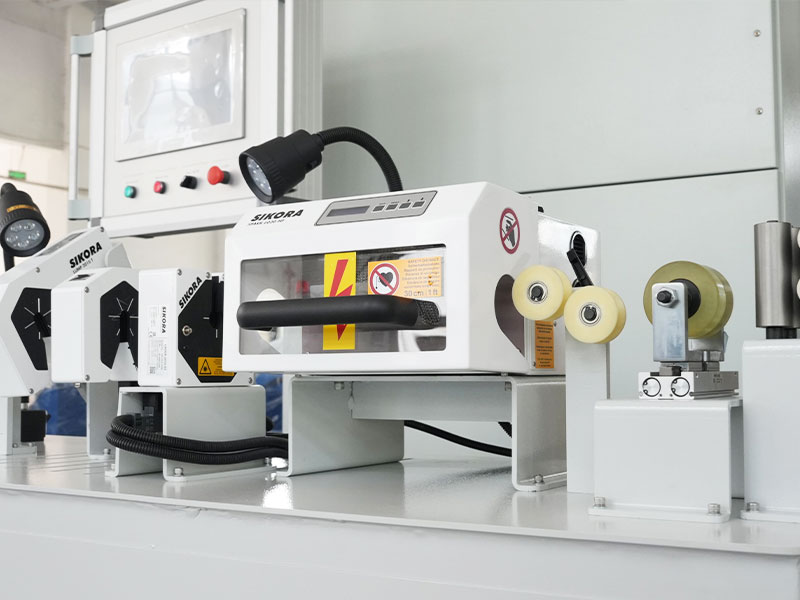

Laserový měřič průměru Měřidlo průměru drátu vyrobené v Číně, přesnost měření je 0,0001 nebo 0,001, ostatní značky, jako jsou SIKORA/ZUMBACH/PROTON/TAKIKAWA atd., jsou přizpůsobitelné.
Vysokofrekvenční zkoušečka jisker Vysokofrekvenční jiskrový tester vyrobený v Číně, napětí je 0-15KV, jiné značky, jako CLINTON/SIKORA/PROTON lze přizpůsobit.
Ovládací skříňka elektřiny Elektrická skříň VICTOR s nátěrem zpomalující hoření, šetrná k životnímu prostředí, WEINVIEW 10” HMI, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorů a frekvenčních měničů jsou přizpůsobitelné.
Celkový výkon (kromě stripovacího stroje) 32 kW 35 kW 42 kW 45 kW 60 kW 70 kW 75 kW 80 kW



VOLITELNÉ POLOŽKY PŘIZPŮSOBENÍ

Kotevní vratidlo wire drop device Vytlačovací naviják izolace žilového drátu bez zařízení na upouštění drátu lze upravit tak, aby bylo jedno.
Stroj na vstřikování pruhů Stroj na vstřikování pruhů lze přizpůsobit.
Tlaková zkouška Na hlavové přírubě lze přizpůsobit tlaková čidla nebo nevýbušné bezpečnostní ventily.
Corona stroj a vytvrzovací zařízení Koronové stroje pro povrchovou úpravu, vytvrzovací zařízení nebo jiné typy povrchové úpravy lze přizpůsobit.
Tiskárna Tiskárna or other types can be customized.
Foukač Vysoce účinný fén lze přizpůsobit, když je stroj ve vysokorychlostním vytlačování.
Detektor hrudek Přizpůsobitelná možnost přidat funkce detekce hrudek do měřicího přístroje na měřidlo průměru čínských značek nebo přizpůsobit jiné značky, jako je SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Měřič statické kapacity vody Vodní měřidlo statické kapacity, jako je BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, lze přizpůsobit.
Měřidlo excentricity Měřidlo excentricity, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Chladič Chladič nebo nádrž s izolovanou vrstvou lze přizpůsobit.
Závěsná elektronická deska Podporovány jsou LED oboustranné elektronické obrazovky nebo jiné typy.
Inteligentní systém řízení receptur Inteligentní systémy řízení receptur lze přizpůsobit a data, jako je napětí navíječe, napětí skladovací linky, teplota předehřívání, řízení teploty hostitele, průměr vytlačování, vzdálenost řádků navíjení, hodnoty tlaku vzduchu budou přiváděny do PLC. Využívá komunikační režim sběrnice Profinet, podporu sběru a importu dat MES, výrobní proces s jedním klíčem, spouštění jedním klíčem a umožňuje digitální inteligentní produkty.
Periferní pomocná zařízení Další periferní příslušenství nebo speciální úpravy pro celý stroj lze přizpůsobit.
Elektrické rozvody 2,5metrový stropní kabelový žlabový stojan, vzduchové potrubí, signální vodiče a napájecí kabel uspořádané s izolací, přívod vodiče z horní části elektrické ovládací skříňky, přizpůsobitelné alternativní metody.
Norma bezpečnostních předpisů Vyrobeno v souladu s čínskými bezpečnostními normami CCC a přizpůsobitelné tak, aby splňovalo bezpečnostní normy CE/CSA/UL.
Normy napájení 3-fázový napájecí zdroj 380V/50Hz s přizpůsobitelným napětím a frekvencí pro různé země a regiony.




VLASTNOSTI PRODUKTU

● Široká škála aplikací: Vytlačování drátu PEEK/PA lze dosáhnout výměnou jednoho šroubu v závislosti na typu pryže.
● Nepropustné provedení: Jedinečné těsnicí a polohovací struktury zajišťují, že z příruby neuniká materiál a výška vytlačovací hlavy zůstává stabilní i při dlouhodobém používání.
● Vysoká kvalita: Naše izolované dráty mají soustřednost 93%-97%, odchylku vnějšího průměru ±0,005.
● Přesná regulace teploty: v rozmezí ±1℃.
● Inteligentní: Náš inteligentní systém řízení lze přizpůsobit, což umožňuje snadný přístup k vzorcům SOP, přípravám na spuštění jedním kliknutím a inteligentnímu provozu.
● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit použití řídicího systému sběrnice Profinet, který zajišťuje rychlý přenos signálu s nízkým rušením. Pokud existuje komunikační síť v jakékoli zemi nebo regionu, lze rychle implementovat vzdálenou detekci poruch, odstraňování problémů a údržbu.
