Zadní kroucená dvojlinka pro čtyřžilový datový kabel průmyslového Ethernetu Manufacturers

Zpět na seznam
Stroj na kroucení zadních kroucených párů pro automobilový datový kabel

Zadní kroucená dvojlinka pro čtyřžilový datový kabel průmyslového Ethernetu

Se silným vývojem nových energetických vozidel v posledních letech se rozrostlo elektronické vybavení uvnitř vozu, jako je ovládání motoru, systémy ABS, airbagy, inteligentní funkce AI, multimediální elektronika atd. Tímto způsobem lze zlepšit bezpečnost, pohodlí, inteligenci, úsporu energie, spolehlivost a pohodlí automobilů a snížit emise. S tím se zvyšují požadavky kladené na sběrnicové systémy, aby byl zajištěn spolehlivý přenos komunikačních dat mezi různými řídicími jednotkami. Zejména bezpečnost ovládání prostřednictvím sběrnicových systémů, jako je Controller Area Network (CAN) nebo systémy FlexRay, je zásadní a musí splňovat specifikace elektromagnetické kompatibility. Automobilové datové kabely jako jádro nosičů přenosu signálu mají stále vyšší požadavky na kvalitu: rychlejší přenos dat, výkon zpoždění a odolnost proti chybám.  Výrobní linka automobilových datových kabelů využívá kroucenou dvoulinkovou páskovou strukturu, která může dosáhnout vysoké rychlosti přenosu dat (sběrnice CAN: 1 Mbit/s; sběrnice FlexRay: 10 Mbit/s), s určitým zpožděním a vysokou spolehlivostí. Protože kroucený pár automobilových datových kabelů vyžaduje hlavně symetrii párových kroucených vodičů, a když kabel prochází přenosem v diferenciálním režimu, převádí signál diferenciálního režimu na stabilní kvantovanou hodnotu signálu společného režimu, tj. hodnotu LCL a hodnotu lctl. Kromě toho řízení nízkého útlumu a nízkého rozdílu ozvěny také vyžaduje stabilní a žádoucí stroj pro zakrucování párů. Od založení továrny před 20 lety se Gemwell zaměřuje na výzkumný vývoj a inovace skacích strojů. Datový kabel Gemwell Back Twist Pair pro dvoujádrové průmyslové ethernetové datové kabely se nyní staly uznávanou volbou v oblasti nových energetických datových vodičů. Následuje konvenční konfigurace 2 odvíjecích cívek, uživatelé mohou zvýšit počet balicích hlav podle různých specifikací výroby kabelů. V závislosti na různých průměrech drátu lze také přizpůsobit a změnit specifikace a typy navíjecích, odvíjecích a navíjecích strojů.

Dotaz +
PŘEDV：Stroj na kroucení zadních kroucených párů pro čtyřžilový rotační jednorozměrný automobilový datový kabel
DALŠÍ：Zadní kroucená dvojlinka pro dvoujádrový datový kabel průmyslového Ethernetu
Product Details

KOMPONENTY

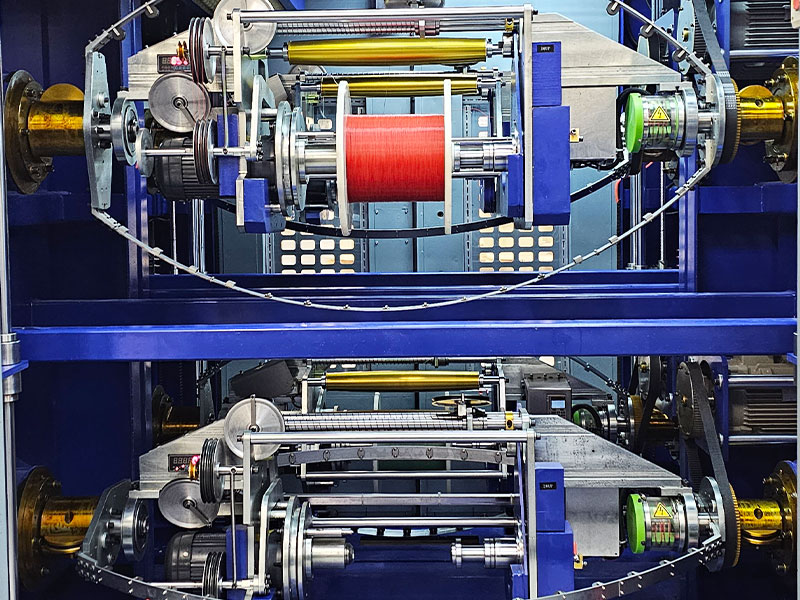

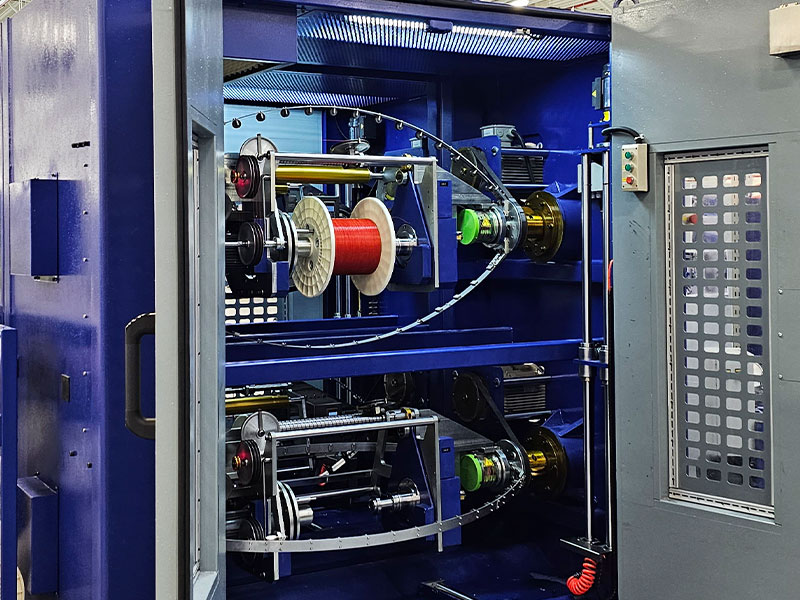

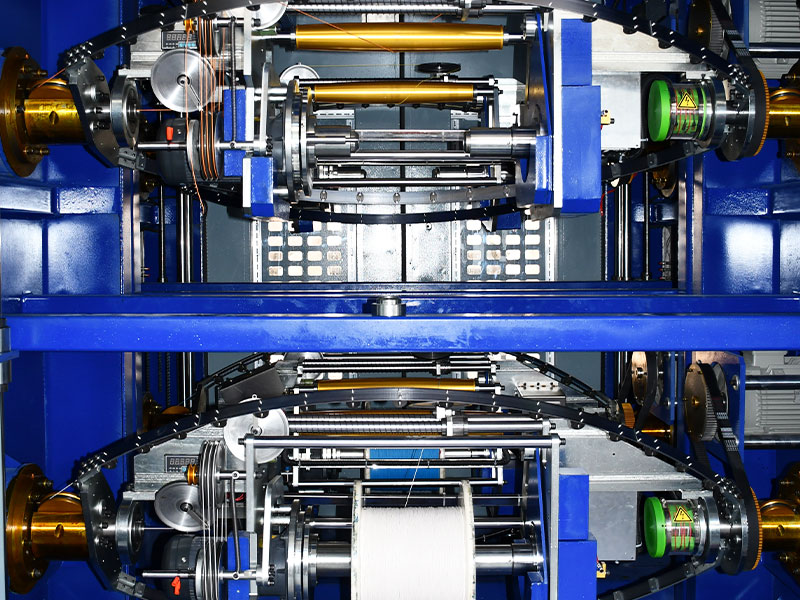

● Ø500 Integrovaný rámový dvoukotoučový odvíjecí stroj se zadním zákrutem 2 jednotky
● Zadní otočný odvíjecí stojan 2 jednotka
● Ø630 Dvojité stoupání konstantního napětí pár twister 1 jednotka
● Řídicí systém 1 jednotka
● Periferní pomocná zařízení lze přizpůsobit.


TECHNICKÉ SPECIFIKACE

Výplatní struktura Horizontální dopředu a dozadu dvounavijákový lodní kolébka bez hřídele odvíjení, navazovací luk s dvojitým sklonem dozadu twist odvíjení.
Struktura nabírání Horizontální portálová kolébka bez hřídele navíjení, pramenný luk s dvojitým roztečím krouceným párem.

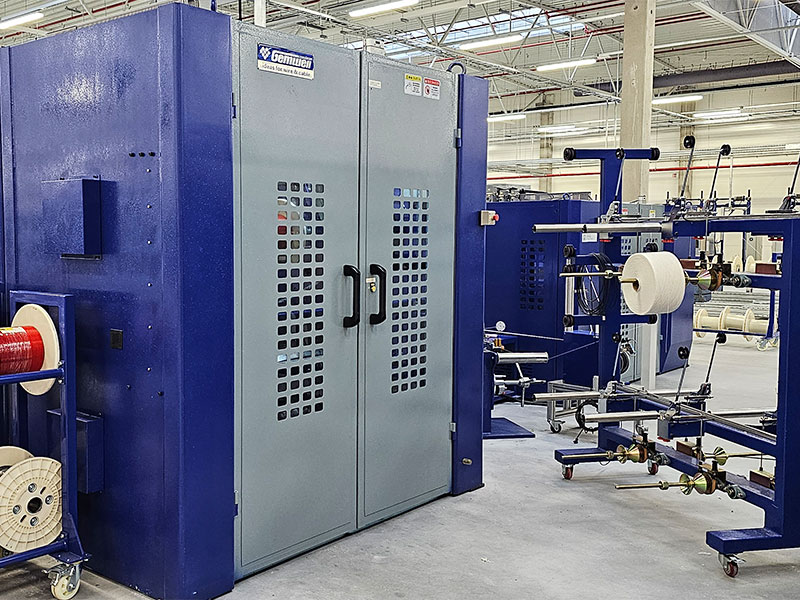

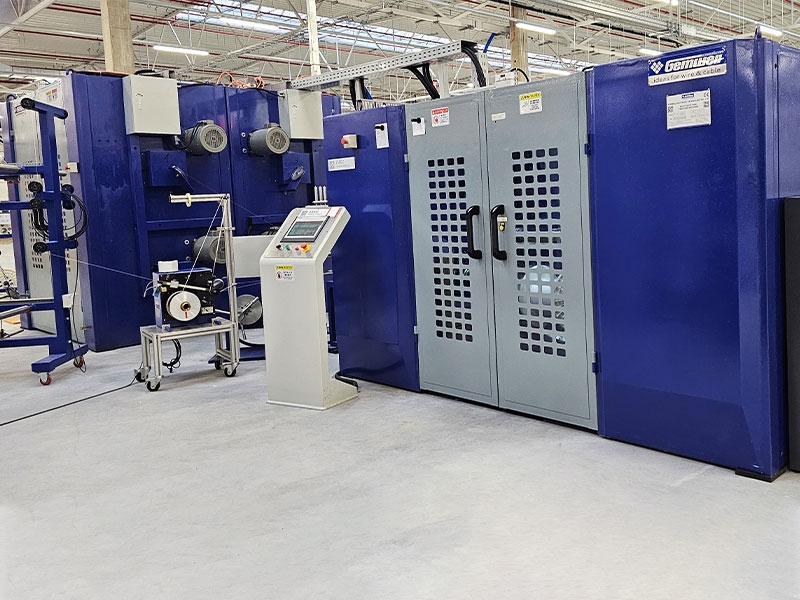

Celková konstrukce stroje Odvíjení zpětného zákrutu a navíjení pramenů jsou uspořádány podél středové linie se strukturou děleného typu. Výplaty jsou umístěny zády k sobě s předními a zadními dveřmi; Umístění a sběr cívek lze ovládat v přední části stroje.
Vhodný typ drátu Používá se hlavně pro LAN CABLE CAT5, CAT5E, CAT6A, CAT7, CAT8 a další vodiče, ale také pro jiné vodiče pro přenos signálu, které vyžadují elektrické testování.
Specifikace jádrového drátu Rozsah: Ø0,6-2,0 mm, mimo tento rozsah lze přizpůsobit
Vnější průměr lanka rozsah: Ø1,2-4,5 mm, mimo tento rozsah lze přizpůsobit.
Stranding zemřít Standardní velikost vnějšího průměru formy je 25
Metoda zpětného kroucení Dosažení kroucení nebo předběžného kroucení, kroucení znamená, že oblouky odvíjecího stroje a kroucený pár rotují v opačném směru; předkroucení se týká stejného směru otáčení odvíjecího stroje a párového zkroucení a lze jej zvolit na dotykové obrazovce.
Poměr zkroucení/předkroucení 0-120%, plynule a plynule nastavitelné, nastavitelné na dotykové obrazovce, automatické řízení PLC, automatické sledování rychlosti kroucení/zpětného kroucení.
Směr splétání S/Z
Výplatní rychlost otáčení MAX2000 RPM/4000 TPM (bez zatížení).
Skutečná rychlost spouštění je nastavena podle požadavků různých druhů drátu.
Rychlost otáčení navíječe Model 500 MAX2000RPM/4000TPM (bez zatížení).
Model 630 MAX1750RPM/3500TPM (bez zatížení).
Skutečná rychlost spouštění je nastavena podle požadavků různých druhů drátu.
Rozsah rychlosti drátu Vzorec pro výpočet rychlosti linky: Rychlost Bow-twister x 2 x stoupání / 1000 = m/min. Maximální povolená rychlost je 100 m/min.
Rozteč krouceného drátu Optimální rozsah: 5,0-50,0 mm, s přesností na jedno desetinné místo, s plynule nastavitelnou úrovní, volitelnou na dotykové obrazovce.
Přesnost náklonu Přesnost stoupání ±0,3 mm při výrobě s pevnou rychlostí, ±0,5 mm při spouštění/vypínání.
Navazovací materiál mašle Standardním použitým materiálem je ocelový pásek 65Mn s keramickými očky, který lze přizpůsobit lehkému luku z uhlíkových vláken.
Výplatní síla luku Standardní konfigurace je 2-5,5 kW invertorový motor lze také přizpůsobit pro servomotor.
Nabírá sílu luku Standardní konfigurace pro odběr 630 je 7,5kW invertorový motor, lze také upravit pro servomotor.
Brzdění přídě Elektromagnetické brzdy
Typ navijáku Dvojitý hřídel kola je zabudován do nabírání kolébky portálu
Průměr hnacího kola Ø185, 5-drážkový pogumovaný hliníkový kladkový válec 5-drážkový dělený hliníkový poháněný válec.
Síla navijáku Standardní konfigurace je 1,5kW invertorový motor, lze také přizpůsobit pro servomotor.
Specifikace výplaty Model Ø500, kompatibilní s Ø400, nástrojová kola ABS
Specifikace odběru Model Ø630, kompatibilní s nástrojovými koly ABS Ø500
Vnitřní otvor navijáku Standardní je Ø56 mm, jiné velikosti lze přizpůsobit.
Zvedání vřetena navijáku Elektrické zvedání, nakládání a vykládání skateboardové cívky.
Způsob utahování navijáku Výkonná utahovací cívka sestavy elastického válce, utahovací síla>200 kg, se samosvornou ochranou, pneumatická uvolňovací cívka
Hmotnost navijáku MAX 300 KG
Výplatní síla navijáku Standardní konfigurace je 2-0,75 kW redukční motor, lze také přizpůsobit pro servomotor.
Síla navíjecí cívky Standardní konfigurace je 0,75 kW převodový motor, lze jej také přizpůsobit pro servomotor.
Uspořádání polohy navíjecího drátu Standardem je 30 leštěná tyčová traverzová hřídelová jednotka, kterou lze přizpůsobit pro řady servopohonů.
Výkon uspořádání polohy drátu 0,2KW servo ovladač pohybu lze přizpůsobit.
Detekce spotřebovaného materiálu Alarm a automatické zastavení, když dojde k vybití drátu/alarm a automatické zastavení při přerušení drátu.
Typ napětí Standardem je upravit napětí pohybem nebo přidáním vyvažovacích závaží, PID regulovat rychlost odvíjení nebo navíjení nebo jej upravit tak, aby se napnutí nastavilo pomocí servomotoru.
Výplatní rozsah napětí 3N-30N/0,3kg-3kg/300g-3000g
Rozsah tahového napětí 5N-50N/0,5kg-5kg/500g-5000g
Přesnost napětí ±25 g
Zobrazení napětí Typ komunikace digitální displej tlakový senzor, alarm překročení napětí a automatické vypnutí.
Správa formule Vlastní systém správy receptur umožňuje, aby data, jako je napětí, teplota, vnější průměr, stoupání, S/Z, vzdálenost vinutí drátu, barometrický tlak, byly přiváděny do PLC, což podporuje sběr a import dat pro digitální výrobu.
Bezpečnostní ochrana Automatickou detekci a predikci teploty / vibrací / hluku / tlaku lze přizpůsobit podle standardního designu CE/CSA/UL.
Detekce jisker Lze přizpůsobit přidáním zkoušečky jisker
Tažné stínění Mezi odvíjení a navíjení lze přidat aktivní podélné lepení.
Tváření před kroucením Vysokorychlostní předtočičky lze přizpůsobit mezi výplatou a nabíráním.
Výplň země Výplaty výkonu plniče lze přizpůsobit mezi výtěžkem a odběrem.
Normy napájení Standardem je 3-fázové 380V/50Hz a napájení lze přizpůsobit pro různé země a regiony.
Inteligentní software Přizpůsobitelné přidáním softwaru „funkce automatického přiřazování nejvyšší rychlosti výroby“ k dosažení efektivity výroby a kvality produktu současně.
Zařízení na přemazání jádra drátu Zařízení na mazání jádra drátu lze upravit a přidat. Izolační jádrový drát je potažen těkavým mazacím olejem, aby se snížilo tření při kroucení páru drátů.




VLASTNOSTI PRODUKTU

● Vysoká rychlost: Vřetenová skříň je odlehčená a žíhaná, je odolná a nedeformuje se. Otočný úhlový oblouk je staticky vyvážen a dynamicky vyvážen pro testování a korekci. Má malé vibrace a nízkou hlučnost. Vřeteno nevytváří teplo během dlouhodobého nepřetržitého vysokorychlostního provozu a rychlost otáčení vřetena je vysoká.

● Stabilní napětí: Servomotor lze upravit jako napínací prvek. Po nastavení celkového navíjecího napětí se inteligentně vypočítá odvíjecí napětí dvou žilových drátů. Umožňuje také přesné ovládání odvíjení a rychlosti navíjení pomocí servopohybového regulátoru, čímž je dosaženo stabilního napětí.

● Přesná výška tónu: Světově výlučně "přesný převodový mechanismus vnější síly a vnitřního navijáku", používá složitý mechanický převod k přenosu výkonu motoru vně kroucené přídě na kolo navijáku uvnitř. Nastavte hlavní naviják jako měřítko pohybu a použijte ovladače servopohybu pro otočnou příď i hlavní naviják, abyste prováděli přesné řízení pohybu řetězu a získali přesný sklon při jakékoli rychlosti.

● Úspora práce: Vybaveno flexibilním navlékačem, může hladce procházet otočným uzlem úhlového oblouku a navlékání může být dokončeno za 1 minutu. Drát lze pomocí ovládacího panelu vytáhnout v opačném směru, což šetří práci.

● Inteligentní: Správa receptů, načtení receptu SOP jedním kliknutím, příprava pro spuštění jedním kliknutím, spuštění jedním kliknutím; dynamická zpětná vazba stoupání kroucení, poměr zpětného kroucení, detekce chyb/detekce odpojení/zastavení při dosažení měřiče, inteligentní ovládací panel

● Nízká poruchovost: Elektrické ovládací prvky v lankovém oblouku jsou všechny instalovány na kolébce a všechny signály jsou elektricky ovládané uzavřenou smyčkou uvnitř lankového oblouku. Sběrný kroužek uhlíkových kartáčů poskytuje pouze třífázovou energii do vnitřní části úhlového oblouku bez přenosu signálů, aby se zabránilo špatnému kontaktu, rušení a nízkému počtu poruch.

● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit řízení sběrnice Profinet, které zajišťuje rychlý přenos signálu a nízké rušení. Odstraňování problémů a údržba jsou k dispozici bez ohledu na umístění stroje v jakékoli zemi nebo regionu po celém světě, pokud existuje komunikační síť, pak lze rychle zajistit vzdálenou detekci poruch, odstraňování problémů a údržbu.
