Stroj na kroucení zadních kroucených párů pro čtyřžilový rotační jednorozměrný automobilový datový kabel Manufacturers

Zpět na seznam
Stroj na kroucení zadních kroucených párů pro automobilový datový kabel

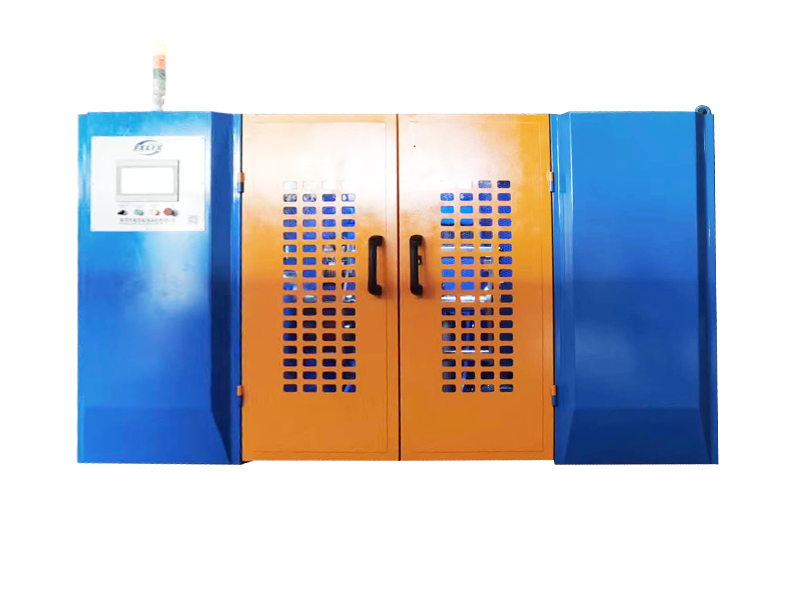

Stroj na kroucení zadních kroucených párů pro čtyřžilový rotační jednorozměrný automobilový datový kabel

Když se ke dvěma nebo více jádrům signálního vodiče přidají zemnící vodiče pro kroucení s volným vnitřním napětím, zpětný kroucení se vyplatí, a když se přidávají kovové nebo nekovové páskové materiály pro středově rotační omotávání nebo podélné omotávání, obvykle se doporučuje použít metodu jediného kroucení. Ve srovnání s metodou dvojitého zkroucení má metoda jednoduchého zkroucení nižší efektivitu výroby, ale může získat lepší fyzický vzhled a elektrický výkon kvality balení pásky. Tento stroj je speciálně navržen pro výrobní linku volného vnitřního napětí zpětného zkroucení výplaty uzemňovacího drátu plnění páskou obal stínícího páru kroucení. Celá řada zahrnuje zadní zákrutovou odvíjecí část, středově otočné ovinovací nebo podélné ovinovací části a jednoduchou zákrutovou část. Každá část pracuje synchronně prostřednictvím mechanického a elektrického ovládání blokování, čímž je dosaženo plynulé vysoce přesné elektronické regulace sklonu. Přesnost rozteče se blíží prvnímu desetinnému místu, lze ji nastavit digitálně při zachování stability a přesnosti. Zadní odvíjecí část je tvořena horizontální rámovou otočnou konstrukcí. Otáčení těla rámu pohání rám tak, aby se otáčel a tvořil zpětné kroucení o jedné výšce. Rychlost zpětného zkroucení lze libovolně nastavit od 0 do 100 %. Navíjecí část s jedním zákrutem má rotační prstencovou strukturu a motor pohání rotační prstenec, aby se otáčel, aby poháněl drát k otáčení a kroucení na desce sběrače drátu za účelem vytvoření jediného zákrutu. Kroucené dráty mohou být ovíjeny středově nebo podélně současně, aby se dosáhlo vnějšího stínění drátů. Pomocí metody zpětného kroucení se tradiční pasivní rotační a vnější nucené kroucení transformuje na aktivní rotační kroucení dvou nebo více jádrových drátů při kombinovaném působení zpětného kroucení a kroutící síly. Vnitřní namáhání kroucením a vnější namáhání kroucením se navzájem ruší, takže rotační napětí krouceného výrobku zevnitř ven se vzájemně ruší na nulu nebo blízko nule (v závislosti na rychlosti zpětného kroucení). Dva dráty jádra jsou po zkroucení v těsném kontaktu bez mezer a jsou přirozeně rovné bez odrazové síly. Udržování stabilní fyzické struktury může vést ke stabilnímu elektrickému výkonu. Navíjecí cívka využívá servo ovladač pohybu ve struktuře uspořádání hřídele, která nepoškozuje drát a dělá uspořádání přesné a krásné.

Dotaz +
PŘEDV：Žádný předchozí produkt
DALŠÍ：Zadní kroucená dvojlinka pro čtyřžilový datový kabel průmyslového Ethernetu
Product Details

KOMPONENTY

● Ø500 rotační prstencový typ s jednou roztečí zpětného odvíjení. 4 jednotka
● Koncentrátor drátu 1 jednotka
● Ø630 rotační kroužek jednoduchý twister 1 jednotka
● Řídicí systém 1 jednotka
● Periferní pomocná zařízení lze přizpůsobit.


TECHNICKÉ SPECIFIKACE

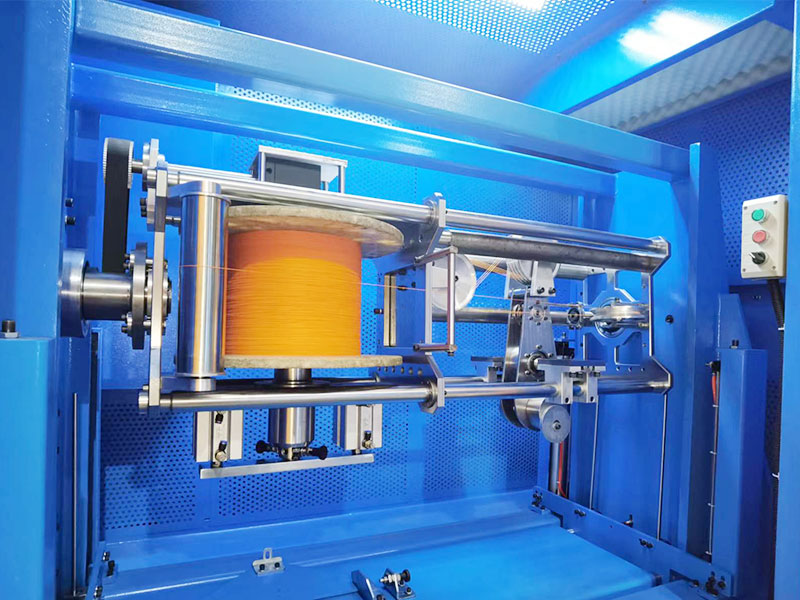

Výplatní struktura Horizontální rotační prstencový typ s jedním roztečím zpětného odvíjení. Rám otočného těla navijáku tvoří zadní kroucení, osa navijáku a osa rámu je 90° kolmá k průsečíku. Externí odvíjecí motor pohání odvíjecí cívku v rámu, aby se otáčela prostřednictvím mechanického převodového mechanismu, aby se dosáhlo aktivního odvíjení, standardní konfigurace odvíjení jsou 4 hlavy, další množství lze také přizpůsobit.
Struktura nabírání Těleso horizontálního rotačního prstencového typu, bezhřídelové pneumatické utahovací navíjení, zemní pohyblivé uspořádání lanka traverzového hřídele, odběr točivého momentu, kroucení páru rozteče

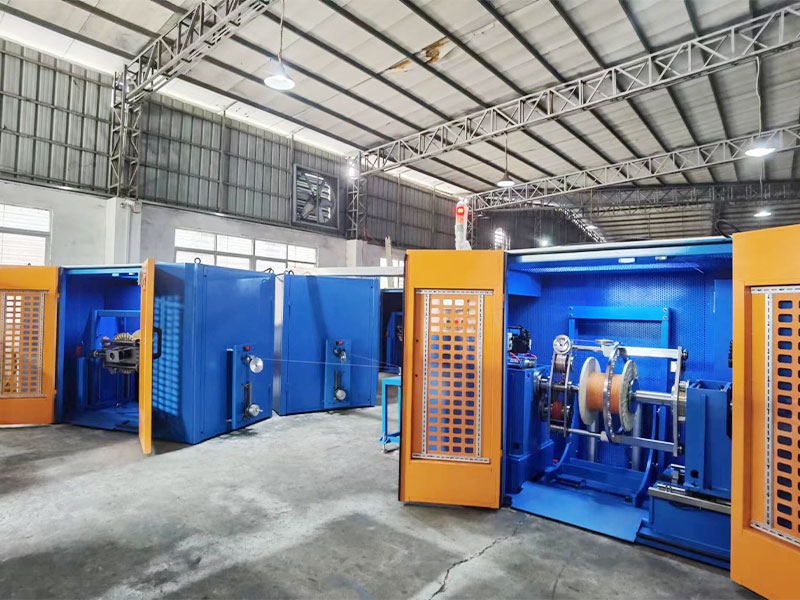

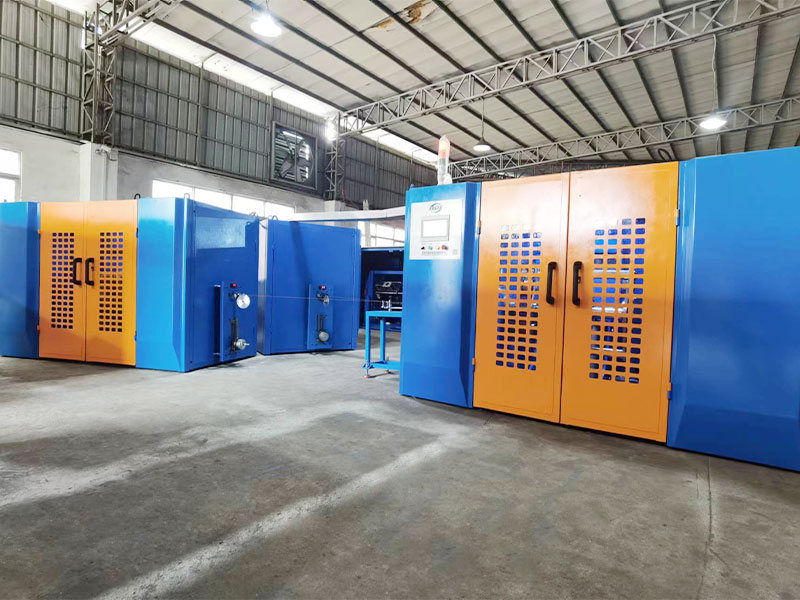

Celková konstrukce stroje Odvíjení a splétání jsou uspořádány podél středové osy jednovláknového hlavního rámu s dělenou strukturou, lze je upravit tak, aby se zvýšilo periferní pomocné zařízení pro různé kombinace.
Vhodný typ drátu Vhodné pro vysokofrekvenční automobilové datové kabely 7,5G, 10G, 20G HSD a další splétání drátů, vhodné také pro Cat7, Cat8, HDMI, USB3.1, USB 4.0 a další splétání drátů.
Specifikace jádrového drátu Rozsah: Ø0,6-1,8 mm, mimo tento rozsah, lze přizpůsobit
Vnější průměr lanka rozsah: Ø1,2-4,0 mm, mimo tento rozsah lze přizpůsobit.
Stranding zemřít Standardní velikost vnějšího průměru formy je 25
Metoda zpětného kroucení Dosažení kroucení nebo předběžného kroucení, kroucení znamená, že se oblouky odvíjecího stroje a kroucený pár otáčejí v opačných směrech; předkroucení se týká stejného směru otáčení odvíjecího stroje a párového zkroucení a lze jej zvolit na dotykové obrazovce.
Poměr zkroucení/předkroucení 0-120%, plynule a plynule nastavitelné, nastavitelné na dotykové obrazovce, automatické řízení PLC, automatické sledování rychlosti kroucení/zpětného kroucení. Při rychlosti zkroucení 33 procent se při odvíjení vytvoří jedno stoupání, zatímco při vzletu se vytvoří dvě stoupání. Celkový počet hřišť je tedy tři.
Směr splétání S/Z
Výplatní rychlost otáčení MAX560 RPM (bez zatížení).
Skutečná rychlost spouštění je nastavena podle požadavků různých druhů drátu.
Rychlost otáčení navíječe MAX560 RPM (bez zatížení).
Skutečná rychlost spouštění je nastavena podle požadavků různých druhů drátu.
Rozsah rychlosti drátu Vzorec pro výpočet rychlosti linky: Rychlost navíjení x 3 x stoupání / 1000 = m/min. Maximální povolená rychlost je 30 m/min.
Rozteč krouceného drátu Optimální rozsah: 10,0-60,0 mm, s přesností na jedno desetinné místo, s plynule nastavitelnou úrovní, volitelnou na dotykové obrazovce.
Přesnost náklonu Přesnost stoupání ±0,3 mm při výrobě s pevnou rychlostí, ±0,5 mm při spouštění/vypínání.
Výplatní materiál rotačního rámu Lehký hliníkový rám z titanové slitiny
Výplata výkonu rotujícího rámu Standardní konfigurace je 5,5 kW invertorový motor, který lze také přizpůsobit pro servomotory.
Nabírá sílu rotujícího prstence Standardní konfigurace je 11KW invertorový motor, který lze také přizpůsobit pro servomotory.
Brzdění Pnenmatické kotoučové brzdění

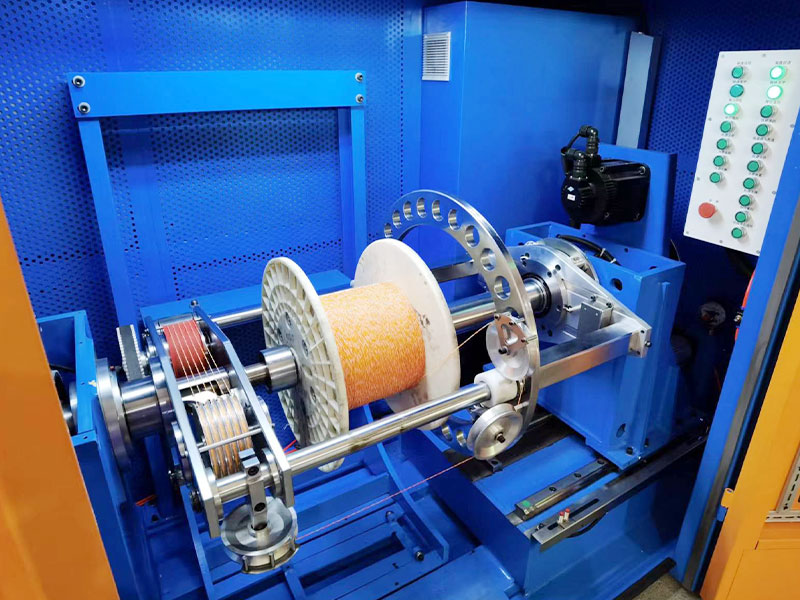

Typ navijáku V otočném kruhovém stojanu je zabudován dvoukolový hřídel
Průměr hnacího kola Ø185, 5-drážkový pogumovaný hliníkový kladkový válec 5-drážkový dělený hliníkový poháněný válec.
Síla navijáku 3kW servomotor
Specifikace výplaty Nástrojová kola ABS Ø500
Specifikace odběru Nástrojová kola Ø630 ABS, kompatibilní s Ø500
Vnitřní otvor navijáku Standardní je Ø56mm, jiné velikosti lze přizpůsobit.

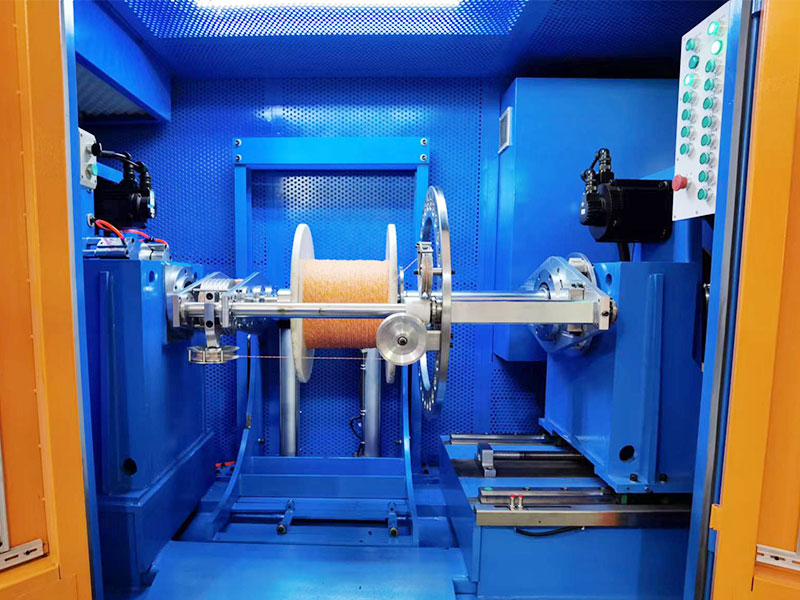

Zvedání vřetena navijáku Elektrické zvedání, nakládání a vykládání skateboardové cívky.
Způsob utahování navijáku Výkonná utahovací cívka sestavy elastického válce, utahovací síla>300 kg, se samosvornou ochranou, pneumatická uvolňovací cívka
Hmotnost navijáku MAX 300 KG
Výplatní síla navijáku Standardní konfigurace je 1,5kW invertorový motor, lze také upravit pro servomotory.
Síla navíjecí cívky Standardní konfigurace je 3,7kW invertorový motor, lze také přizpůsobit pro servomotory.
Uspořádání polohy navíjecího drátu Typ základní řady
Výkon uspořádání polohy drátu Řádky servopohybového ovladače 0,75 kW
Detekce výběhu materiálu Alarm a automatické zastavení, když dojde k vybití drátu/alarm a automatické zastavení při přerušení drátu.
Napínací typ Výplatou je servomotorem nastavené napětí odvíjení, nástupem je režim momentového napětí.
Výplatní rozsah napětí 3N-30N/0,3kg-5kg/300g-3000g
Rozsah tahového napětí 7N-70N/7kg-7kg/700g-7000g
Přesnost napětí Kolísání napětí odvíjení ±10g
Kolísání napínacího napětí ±50g
Zobrazení napětí Typ komunikace digitální displej tlakový senzor, alarm překročení napětí a automatické vypnutí.
Správa formule Vlastní systém správy receptur umožňuje, aby data, jako je napětí, teplota, vnější průměr, stoupání, S/Z, vzdálenost vinutí drátu, barometrický tlak, byly přiváděny do PLC, což podporuje sběr a import dat pro digitální výrobu.
Bezpečnostní ochrana Automatickou detekci a predikci teploty / vibrací / hluku / tlaku lze přizpůsobit podle standardního designu CE/CSA/UL.
Detekce jisker Lze přizpůsobit přidáním zkoušečky jisker
Tažné stínění Mezi odvíjení a navíjení lze přidat aktivní podélné lepení.
Zabalená obrazovka Středově rotující páskovací stroj lze přidat mezi odvíjení a navíjení
Tváření před kroucením Vysokorychlostní předtočičky lze přizpůsobit mezi výplatou a nabíráním.
Výplň země Výplaty výkonu plniče lze přizpůsobit mezi výtěžkem a odběrem.
Normy napájení Standardní je 3-fázové 380V/50Hz a napájecí zdroj lze přizpůsobit pro různé země a regiony.




VLASTNOSTI PRODUKTU

● Vysoká rychlost: Vřetenová skříň je odlehčená a žíhaná, je odolná a nedeformuje se. Otočný úhlový oblouk je staticky vyvážen a dynamicky vyvážen pro testování a korekci. Má malé vibrace a nízkou hlučnost. Vřeteno nevytváří teplo během dlouhodobého nepřetržitého vysokorychlostního provozu a rychlost otáčení vřetena je vysoká.

● Stabilní napětí: Servomotor lze upravit jako napínací prvek. Po nastavení celkového navíjecího napětí se inteligentně vypočítá odvíjecí napětí dvou žilových drátů. Umožňuje také přesné ovládání odvíjení a rychlosti navíjení pomocí servopohybového regulátoru, čímž je dosaženo stabilního napětí.

● Přesná výška tónu: Světově výlučně "přesný převodový mechanismus vnější síly a vnitřního navijáku", používá složitý mechanický převod k přenosu výkonu motoru vně kroucené přídě na kolo navijáku uvnitř. Nastavte hlavní naviják jako měřítko pohybu a použijte ovladače servopohybu pro otočnou příď i hlavní naviják, abyste prováděli přesné řízení pohybu řetězu a získali přesný sklon při jakékoli rychlosti.

● Inteligentní: Správa receptů, načtení receptu SOP jedním kliknutím, příprava pro spuštění jedním kliknutím, spuštění jedním kliknutím; dynamická zpětná vazba stoupání kroucení, poměr zpětného kroucení, detekce chyb/detekce odpojení/zastavení při dosažení měřiče, inteligentní ovládací panel

● Nízká poruchovost: Elektrické ovládací prvky v lankovém oblouku jsou všechny instalovány na kolébce a všechny signály jsou elektricky ovládané uzavřenou smyčkou uvnitř lankového oblouku. Sběrný kroužek uhlíkových kartáčů poskytuje pouze třífázovou energii do vnitřku úhlového oblouku, aniž by přenášel signály, aby se zabránilo špatnému kontaktu, rušení a nízkému počtu poruch.

● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit řízení sběrnice Profinet, které zajišťuje rychlý přenos signálu a nízké rušení. Odstraňování problémů a údržba jsou k dispozici bez ohledu na umístění stroje v jakékoli zemi nebo regionu na celém světě, pokud existuje komunikační síť, pak lze rychle zajistit vzdálenou detekci poruch, odstraňování problémů a údržbu.
