LSZH/XLPE/TPE/TPU linka pro vytlačování izolace jádra drátu Manufacturers

Zpět na seznam
Linka na vytlačování izolace drátu s pevným jádrem

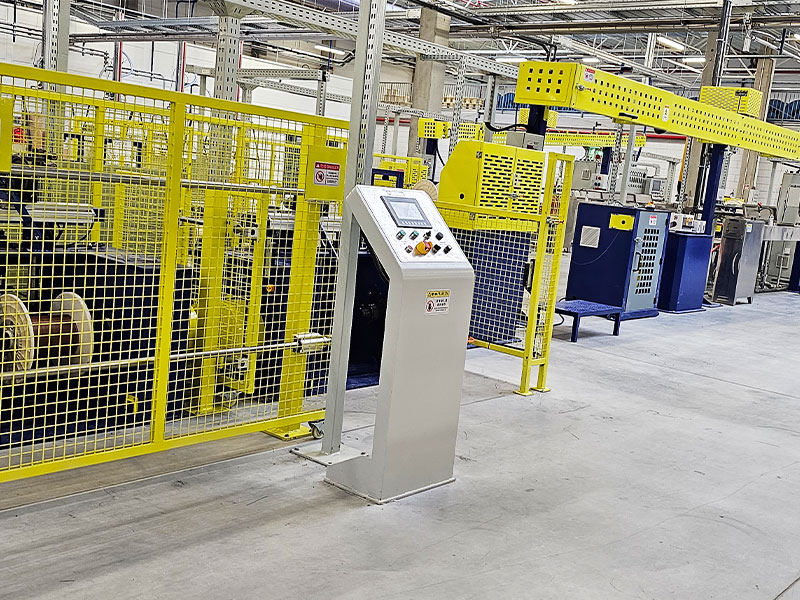

LSZH/XLPE/TPE/TPU linka pro vytlačování izolace jádra drátu

LSZH/XLPE/TPE/TPU Core Wire Insulation Extrusion Line je nestandardizované zařízení s přizpůsobením. Hlavní model stroje je obecně 30-65 mm. Je vhodný pro vytlačování s plným jádrem elektronických drátů, drátů zpomalujících hoření, napájecích kabelů a dalších drátů. Výše uvedené vytlačovací materiály mají vysokou viskozitu, špatnou tekutost a velký odpor. Proto je tlak uvnitř šnekového válce a hlavy stroje při výrobě vytlačováním silný. Silný tlak vede k vysokým teplotám. Vysoké teploty způsobí rozklad a stárnutí materiálů. Zestárlé materiály budou ve formě malých pevných částic pokrytých na povrchu drátu, je snadné vytvořit body jiskření, které způsobí vady produktu. Žádoucí extrudér izolace drátu s nulovým kouřem a nulovým halogenovým jádrem má následující vlastnosti: velký výkon hlavního motoru, dostatečné chlazení šneku a válce, dobrá regulace teploty, dobrá tekutost průtočného kanálu bez známek uzavření formy, stabilní tolerance průměru drátu a hladký povrch bez částic, stabilní odvíjení a navíjecí napětí a vysoká efektivita výroby. Různí uživatelé budou mít různé potřeby při objednávání tohoto vybavení. Naše společnost může podporovat personalizované přizpůsobení podle potřeb uživatele. Pokud jde o hardware, můžeme uživatelům nabídnout různé modely a značky základního příslušenství, ze kterých si mohou vybrat. Pokud jde o software elektrického ovládání, můžeme také poskytnout ekonomické a praktické nebo pokročilé metody elektrického ovládání. Vzhledem k různým celkovým konfiguracím se velmi liší i cena tohoto stroje. Proto je hlavním faktorem, který určuje cenu tohoto stroje, nastavení úrovně konfigurace produktu uživatele. Navíc, protože tento produkt je nestandardizované přizpůsobené zařízení s pouze malou sériovou výrobou, trvá návrh, výroba, instalace a ladění delší dobu. Uživatelé si musí vyhradit dostatečný počet cyklů nákupu, aby dosáhli požadované dodávky produktu.

Dotaz +
PŘEDV：Žádný předchozí produkt
DALŠÍ：Linka na vytlačování izolace jádra z PVC/PE/PP/PU
Product Details

KOMPONENTY

● Výplatní stojan
● Rovnací stojan

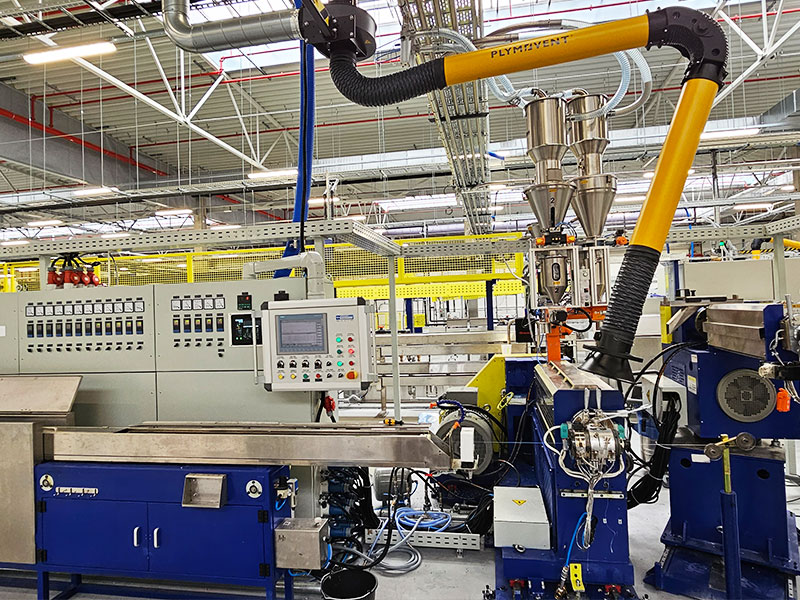

● Hlavní extruder
● Hlava extrudéru
● Stroj na sušení materiálu
● Pohyblivý žlab s konstantní teplotou
● Nádrž na chladicí vodu
● Tryska pro foukání vzduchu
● Kotevní vratidlo
● Stojan na akumulaci drátu
● Počítadlo metrů
● Laserový měřič průměru
● Vysokofrekvenční zkoušečka jisker
● Nabírání
● Ovládací skříňka elektřiny
● Následují vlastní možnosti
● Předehřívač
● Vstřikovací stroj
● Tiskárna
● BY-PASS vypouštěcí ventil materiálu
● Vakuové zařízení
● Sušička s násypkou
● Detektor hrudek
● Vodní elektrostatické kondenzátory
● Měřidlo excentricity
● Elektronický billboard
● Další periferní pomocná zařízení lze přizpůsobit a přidat.


TECHNICKÉ SPECIFIKACE

Hlavní technické parametry 30 25 typ 35 25 typ Typ 40–30 Typ 45＋35 Typ 50–35 Typ 60–40 Typ 70-40 Typ 80-40
Vhodný typ drátu Vhodné pro vysokofrekvenční dráty, datové kabely, elektronické dráty UL, stavební elektroinstalace BV/BVR, napájecí kabely, automobilové dráty a další dráty z měděného drátu s izolační extruzí s pevným jádrem
Řada vodičů pro americký standard AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-1
Rozsah průměrů vodičů Ø0,13-0,40mm Ø0,16-0,65mm Ø0,20-0,81mm Ø0,25-1,02mm Ø0,32-1,63 mm Ø0,40-2,59mm AWG18-5 AWG12-2
Rozsah oblasti vodiče 0,01-0,15 m㎡ 0,02-0,35 m㎡ 0,03-0,75 m㎡ 0,1-1,5m㎡ 0,2-2,5 m㎡ 0,5-6,0 m㎡ 1,02-4,62 mm Ø2,05-6,54mm
Extruze vnější průměr Ø0,3-1,0mm Ø0,4-1,3mm Ø0,5-1,8mm Ø0,7-2,3mm Ø0,8-2,8mm Ø1,2-3,8mm 1-16m㎡ 3,5-35m㎡
Rozsah rychlosti drátu 15-150 m/min 20-200 m/min 30-300 m/min 40-400 m/min 50-500 m/min 60-600 m/min Ø1,8-6,0mm Ø3,0-8,0mm
Konstrukce stroje Vezměte hlavu extruderu jako centrální osu, všechny díly od odvíjení po navíjení jsou lineárně rozmístěny. Standardní vytlačovací linka má výšku středu 1 metr a celkovou délku 20-25 metrů
Typ výplaty Bezhřídelový aktivní odvíjecí stojan, elektrické zvedání, pneumatické utahování, další typy, jako je letmé odvíjení, odvíjení typu hřídele, odvíjení typu třecího napětí a další aktivní nebo pasivní odvíjecí stojany.
Specifikace výplaty Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Výplatní síla 3,7 kW 5,5 kW 7,5 kW
Typ výplatního napětí Posouváním nebo přidáváním/odebíráním bloků protizávaží upravte napětí a lze jej také upravit pro nastavení napětí pomocí servomotoru.
Rovnací stojan 5-kolový rovnací stojan na vodiče, vnější průměr rovnacího kola vodičů je Ø60, jednodrážkový, se schránkou na nářadí.
Typ předehřívače Lze přizpůsobit předehřívač vodičů pro měděné dráty, předehřívač horkovzdušných vodičů v uzavřené peci nebo jako předehřívač s přímým průchodem.
Výkon předehřívače vodiče 3 KVA 5 KVA 8 KVA 10 KVA
Výstup materiálu extrudéru 20 kg/h 30 kg/h 40 kg/h 50 kg/h 60 kg/h 90 kg/h 130 kg/h 150 kg/h
Výkon extrudéru 11 kW 15 kW 22 kW 30 kW 37 kW 55 kW
Parametry šroubu L/D poměr 28:1, kompresní poměr: LSZH1.2 šroub s jedním závitem / šroub s jedním závitem XLPE3.0 / šroub s dvojitým závitem TPE2.9 / šroub s dvojitým závitem TPU2.9 Poměr L/D je 26:1 a materiál šroubu je 38CrMoAlA vyrobený v Číně a lze jej přizpůsobit.
Typ vytápění Hliníkové topné kroužky pro tělo, měděné topné kroužky pro krk, křemenné topné trubice pro spony/hlavy/matrice extruderu.
Regulace teploty Tělo3 svorka1 krk1 hlava1 matrice1 Tělo4 svorka1 krk1 hlava1 matrice1
Topný výkon 4 kW 6 kW 8 kW 9 kW 10 kW 14 kW 18 kW 22 kW
Chlazení sudu 3-sekční radiální ventilátor 4-sekční radiální ventilátor ＋ spirálová měděná trubka pro cirkulaci vody
Sušička s násypkou 12 kg 25 kg 50 kg
Voštinová deska Stroj je vyroben z nerezové oceli 316 bez galvanického pokovování. Má vnitřně vedenou průtokovou strukturu s průtokovými otvory propojenými zkosením bez slepých rohů. Voštinová deska a příruba jsou utěsněny kónickým tmelem, aby se zabránilo úniku.
Typ hlavy Autocentrovací hlava extrudéru typu U7, rovnoměrný tlakový pohyb vnějšího běhounu s hlubokou drážkou, lze přizpůsobit různými strukturami, jako je jednovrstvý / dvouvrstvý / jednoduchý vstřikovací pás / dvojité vstřikovací proužky atd., Nastavitelný a jiný typ (automatické centrování mikro nastavitelné) lze také přizpůsobit.
Značka Head Hlava stroje je vyrobena v Číně a lze ji přizpůsobit jiným značkám, jako jsou EUROTEK, UNITEK, EUROCAB a MICRODIA
Hlavová svorka Existují dvě poloviny upínače hlavy stroje se dvěma synchronizovanými sadami šroubů a šroubů. Může být zahrnut jednosměrný klíč a další typy svorek hlavy stroje lze přizpůsobit.
Vyrovnání hlavy Díky konstrukci s dvojitým polohovacím čepem s přírubou hlavy zůstává výška hlavy po dlouhou dobu nezměněna.
Pohyblivý žlab Pohyblivý žlab s konstantní teplotou, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Nádrž na chladicí vodu 5 metrů jednovrstvá nádrž ve tvaru U 10metrová jednovrstvá nádrž ve tvaru U, cirkulační vodní chladicí systém, bez chladiče vody. Celá nádrž je vyrobena z materiálu SUS304. Dvouvrstvé nádrže ve tvaru U nebo W jsou k dispozici pro přizpůsobení.
Vysokotlaká tryska pro foukání vzduchu Foukací tryska překlápěcího typu, materiál POM, dvojitá foukací struktura, sada v pohyblivé nádrži na vodu, nádrž na chladicí vodu, naviják, další typy foukací trysky lze přizpůsobit.
Kotevní vratidlo type Jednokolové řemenové typ 3drážkové dělené kolo Lehký titanový dvoukolový hřídel odolný proti opotřebení z nerezové oceli Anodová hliníková dvoukolová hřídel
Kotevní vratidlo wheel diameter Typ dvojitého kola z vysoce pevné titanové slitiny Ø375 Dvoukolový typ Ø500
Kotevní vratidlo power 3,7 servomotor 3,7 servo maotor＋převodovka
Napínací stojan pro akumulaci drátu Šikmý napínací stojan pro akumulaci drátu, celková délka 12 metrů, dráha z ocelového plechu, lehký pojezdový vůz, 10 drážek ＋ 9 drážek pro akumulační kolo drátu, celková kapacita uložení drátu 200 metrů, napnutí servomotoru. Ostatní typy jsou přizpůsobitelné.
Průměr akumulačního kola drátu Ø100 Ø150, průměr kola lze přizpůsobit Ø180, průměr kola lze přizpůsobit Ø250, průměr kola lze přizpůsobit
Počítadlo metrů Počítadlo metrového typu vodícího kola s metrovým obvodem kola 400mm. Využívá kodér k detekci a umožňuje jemné nastavení korekčního koeficientu měřiče. K dispozici jsou další typy zařízení pro počítání měřičů. Počítadlo přítlačných válečků, s obvodem kola 500 mm.

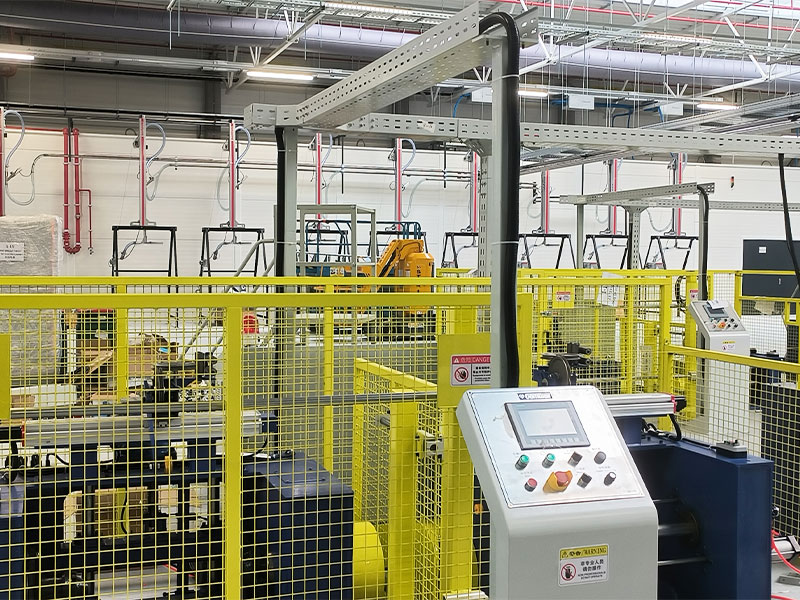

Nabírání type Dvouhlavý typ navíjení hřídele, typ automatické výměny cívky nebo jiné stroje pro navíjení drátu bez hřídele lze přizpůsobit. Dvouhlavý bezhřídelový typ, elektrické zvedání, pneumatické utahování
Nabírání reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Nabírání power 2,2 kW 3,7 kW 5,5 kW
Nabírání wire arrangement 0,4 kW servomotor  pro uspořádání drátu

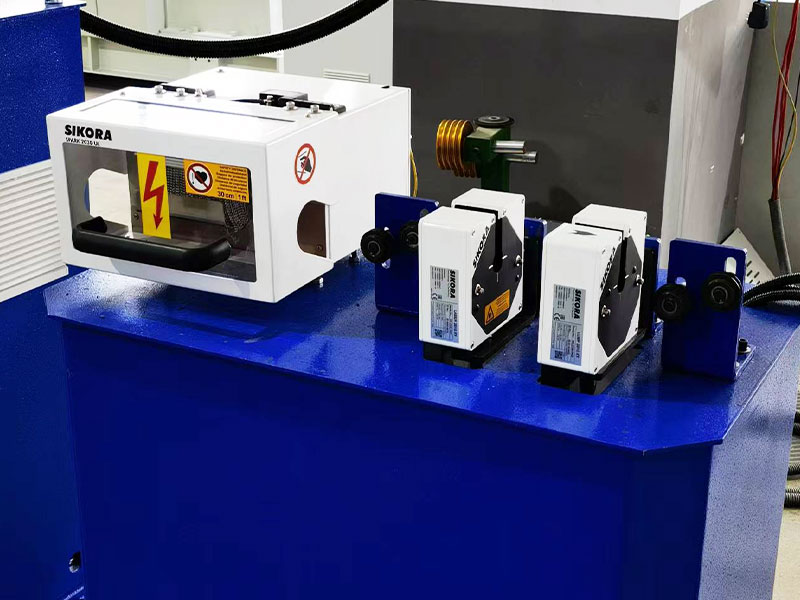

Laserový měřič průměru Jednoosé měřidlo průměru Made-in-Chian, přesnost měření je 0,0001, ostatní značky jako SIKORA/ZUMBACH/PROTON/TAKIKAWA atd. jsou přizpůsobitelné.
Vysokofrekvenční zkoušečka jisker Vyrobeno v Číně, korálkový vysokofrekvenční jiskrový tester, napětí je 0-15KV, jiné značky, jako CLINTON/SIKORA/PROTON lze přizpůsobit.
Ovládací skříňka elektřiny Elektrická skříň VICTOR s nátěrem zpomalující hoření, šetrná k životnímu prostředí, WEINVIEW 10” HMI, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorů a frekvenčních měničů jsou přizpůsobitelné.
Celkový výkon 38 kW 50 kW 65 kW 70 kW 73 kW 88 kW 100 kW 125 kW

VOLITELNÉ POLOŽKY NA MÍRU

Kotevní vratidlo wire drop device Vytlačovací naviják izolace žilového drátu bez zařízení na upouštění drátu lze upravit tak, aby bylo jedno.
Tlaková zkouška Na hlavové přírubě lze přizpůsobit tlaková čidla nebo nevýbušné bezpečnostní ventily.
Tiskárna Inkoustové tiskárny nebo jiné typy lze přizpůsobit.
Vakuový extraktor Vakuové odsávání na vstupním potrubí sběrače lze přizpůsobit.
Foukač Vysoce účinný fén lze přizpůsobit, když je stroj ve vysokorychlostním vytlačování.
Detektor hrudek Přizpůsobitelná možnost přidat funkce detekce hrudek do měřicího přístroje na měřidlo průměru čínských značek nebo přizpůsobit jiné značky, jako je SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Měřič statické kapacity vody Vodní statická kapacitní měřidla, jako je BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, lze přizpůsobit.
Měřidlo excentricity Měřidlo excentricitys, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Chladič Chladič nebo nádrž s izolovanou vrstvou lze přizpůsobit.
Závěsná elektronická deska Podporovány jsou LED oboustranné elektronické obrazovky nebo jiné typy.
Inteligentní systém řízení receptur Inteligentní systémy řízení receptur lze přizpůsobit a data, jako je napětí navíječe, napětí skladovací linky, teplota předehřívání, řízení teploty hostitele, průměr vytlačování, vzdálenost navíjecí řady a hodnoty tlaku vzduchu budou přiváděny do PLC. Využívá komunikační režim sběrnice Profinet, podporu sběru a importu dat MES, výrobní proces s jedním klíčem, spouštění jedním klíčem a umožňuje digitální inteligentní produkty.
Periferní pomocná zařízení Další periferní příslušenství nebo speciální úpravy pro celý stroj lze přizpůsobit.
Elektrické rozvody 2,5metrový stropní kabelový žlabový stojan, vzduchové potrubí, signální vodiče a napájecí kabel uspořádané s izolací, přívod vodiče z horní části elektrické ovládací skříňky, přizpůsobitelné alternativní metody.
Norma bezpečnostních předpisů Vyrobeno v souladu s čínskými bezpečnostními normami CCC a přizpůsobitelné tak, aby splňovalo bezpečnostní normy CE/CSA/UL.
Normy napájení 3-fázový napájecí zdroj 380V/50Hz s přizpůsobitelným napětím a frekvencí pro různé země a regiony.




VLASTNOSTI PRODUKTU

● Vysoký produkční výnos: Šroubově optimalizovaný design, odolný proti opotřebení, nepřilnavý, chrom bez kapání, skrývání bez lepidla, rychlá změna barvy, vysoká rychlost linky, vysoká výtěžnost produkce.

● Široká škála aplikací: v závislosti na typu materiálů může být vybavena odpovídajícím vytlačovacím šnekem, který může poskytovat jednozávitový gradientový typ, BM dvouzávitový separační typ a další typy šneků.

● Nepropustné provedení: Jedinečné těsnící a polohovací struktury zajišťují, že z příruby neprosakuje materiál a výšková úroveň vytlačovací hlavy zůstává stabilní i při dlouhodobém používání.

● Vysoká kvalita: Soustřednost našich výrobků z izolovaného drátu se pohybuje od 93 % do 97 % a vnější průměr má toleranci ±0,005.

● Přesná regulace teploty: v rozmezí ±1℃.

● Inteligentní ovládání: Poskytujeme přizpůsobitelné inteligentní systémy řízení, které umožňují přístup k vzorcům SOP jedním kliknutím, přípravu a spuštění stroje jedním kliknutím a inteligentní provoz.

● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit použití řídicího systému sběrnice Profinet, který zajišťuje rychlý přenos signálu s nízkým rušením. Pokud existuje komunikační síť v jakékoli zemi nebo regionu, lze rychle implementovat vzdálenou detekci poruch, odstraňování problémů a údržbu.
