Linka na vytlačování izolace jádra z PVC/PE/PP/PU Manufacturers

Zpět na seznam
Linka na vytlačování izolace drátu s pevným jádrem

Linka na vytlačování izolace jádra z PVC/PE/PP/PU

PVC/PE/PP/PU linka na vytlačování izolace jádra drátu je nestandardizované zařízení s přizpůsobením. Hlavní model stroje je obecně 30-65 mm. Je vhodný pro extruzi s plným jádrem elektronických vodičů, signálních vodičů a jiných vodičů. Teplota vytlačování je střední až nízká teplota. Jedná se o hlavní průmyslové zařízení pro vytlačování jádra drátu. Vynikající extrudér izolace drátu jádra má následující vlastnosti: rovnoměrná plastifikace šneku, přesné řízení teploty, vysoká soustřednost hlavy stroje, stabilní tolerance průměru drátu, stabilní odvíjení a navíjecí napětí a vysoká celková efektivita výroby stroje. Různí uživatelé budou mít různé potřeby při objednávání tohoto stroje. Naše společnost může podporovat personalizované přizpůsobení podle potřeb uživatele. Pokud jde o hardware, můžeme uživatelům nabídnout různé modely a značky základního příslušenství, ze kterých si mohou vybrat. Pokud jde o software elektrického ovládání, můžeme také poskytnout ekonomické a praktické nebo pokročilé metody elektrického ovládání. Vzhledem k různým celkovým konfiguracím se velmi liší i cena tohoto stroje. Proto je hlavním faktorem, který určuje cenu tohoto stroje, nastavení úrovně konfigurace produktu uživatele. Navíc, protože tento produkt je nestandardizované přizpůsobené zařízení s pouze malou sérií, trvá návrh, výroba, instalace a ladění delší dobu. Uživatelé si musí vyhradit dostatečný počet cyklů nákupu, aby dosáhli požadované dodávky produktu.

Dotaz +
PŘEDV：LSZH/XLPE/TPE/TPU linka pro vytlačování izolace jádra drátu
DALŠÍ：Žádný další produkt
Product Details

KOMPONENTY

● Výplatní stojan
● Rovnací stojan

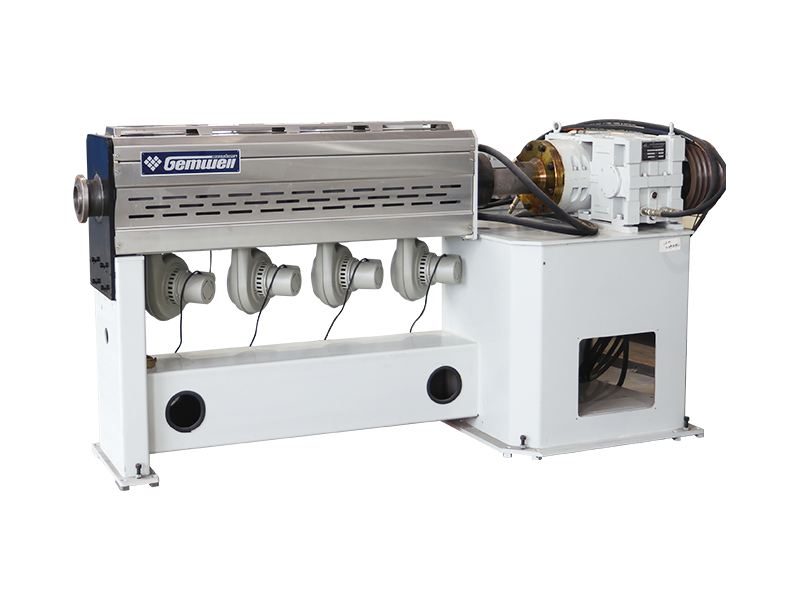

● Hlavní extruder
● Hlava extrudéru
● Stroj na sušení materiálu
● Pohyblivý žlab s konstantní teplotou
● Nádrž na chladicí vodu
● Tryska pro foukání vzduchu
● Kotevní vratidlo
● Stojan na akumulaci drátu
● Počítadlo metrů
● Laserový měřič průměru
● Vysokofrekvenční zkoušečka jisker
● Nabírání
● Ovládací skříňka elektřiny
● Následují vlastní možnosti
● Předehřívač
● Vstřikovací stroj
● Tiskárna
● BY-PASS vypouštěcí ventil materiálu
● Vakuové zařízení
● Sušička s násypkou
● Detektor hrudek
● Vodní elektrostatické kondenzátory
● Měřidlo excentricity
● Elektronický billboard
● Další periferní pomocná zařízení lze přizpůsobit a přidat.


TECHNICKÉ SPECIFIKACE

Hlavní technické parametry 30 25 typ 35 25 typ 40 30 typ 45 35 typ 50 35 typ 60 40 typ typ 70 40 80 40 typ
Vhodný typ drátu Vhodné pro vysokofrekvenční dráty, datové kabely, elektronické dráty UL, stavební elektroinstalace BV/BVR, napájecí kabely, automobilové dráty a další dráty z měděného drátu s izolační extruzí s pevným jádrem
Řada vodičů pro americký standard AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-2
Rozsah průměrů vodičů Ø0,13-0,40mm Ø0,16-0,65mm Ø0,20-0,81mm Ø0,25-1,02mm Ø0,32-1,63 mm Ø0,40-2,59mm 1,02-4,62 mm Ø2,05-6,54mm
Rozsah oblasti vodiče 0,01-0,15 m㎡ 0,02-0,35 m㎡ 0,03-0,75 m㎡ 0,1-1,5m㎡ 0,2-2,5 m㎡ 0,5-6,0 m㎡ 1-16m㎡ 3,5-35m㎡
Extruze vnější průměr Ø0,3-1,0mm Ø0,4-1,3mm Ø0,5-1,8mm Ø0,7-2,3mm Ø0,8-2,8mm Ø1,2-3,8mm Ø1,8-6,0mm Ø3,0-8,0mm
Rozsah rychlosti drátu 20-200 m/min 40-400 m/min
Konstrukce stroje Vezměte hlavu extruderu jako centrální osu, všechny díly od odvíjení po navíjení jsou lineárně rozmístěny. Standardní vytlačovací linka má výšku středu 1 metr a celkovou délku 20-25 metrů
Typ výplaty Bezhřídelový aktivní odvíjecí stojan, elektrické zvedání, pneumatické utahování, další typy, jako je letmé odvíjení, odvíjení typu hřídele, odvíjení typu třecího napětí a další aktivní nebo pasivní odvíjecí stojany.
Specifikace výplaty Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Výplatní síla 3,7 kW 5,5 kW 7,5 kW
Typ výplatního napětí Posouváním nebo přidáváním/odebíráním bloků protizávaží upravte napětí a lze jej také upravit pro nastavení napětí pomocí servomotoru.
Rovnací stojan Stojan na rovnání vodičů s 5 koly, vnější průměr kola na rovnání vodičů je Ø60, s jednou drážkou, s krabicí na nářadí a lze jej přizpůsobit.
Typ předehřívače Lze přizpůsobit předehřívač vodičů pro měděné dráty, předehřívač horkovzdušných vodičů v uzavřené peci nebo jako předehřívač s přímým průchodem.
Výkon předehřívače vodiče 3 KVA 5 KVA 8 KVA 10 KVA
Výstup materiálu extrudéru 20 kg/h 30 kg/h 40 kg/h 50 kg/h 60 kg/h 90 kg/h 130 kg/h 150 kg/h
Výkon extrudéru 7,5 kW 11 kW 15 kW 22 kW 30 kW 37 kW
Parametry šroubu L/D:28:1, kompresní poměr: PVC 2,7 šroub s dvojitým závitem/PE 3,2 šroub s jedním závitem/PP 3,2 šroub s jedním závitem/PU 3,2 šroub s jedním závitem Poměr L/D je 26:1 a materiál šroubu je 38CrMoAlA vyrobený v Číně a lze jej přizpůsobit.
Typ vytápění Hliníkové topné kroužky pro tělo, měděné topné kroužky pro krk, křemenné topné trubice pro spony/hlavy/matrice extruderu.
Regulace teploty Tělo3 svorka1 krk1 hlava1 matrice1 Tělo4 svorka1 krk1 hlava1 matrice1
Topný výkon 4 kW 6 kW 8 kW 9 kW 10 kW 14 kW 18 kW 22 kW
Chlazení sudu 3-sekční radiální ventilátor 4-sekční radiální ventilátor
Sušička s násypkou 12 kg 25 kg 50 kg
Voštinová deska Stroj je vyroben z nerezové oceli 316 bez galvanického pokovování. Má vnitřně vedenou průtokovou strukturu s průtokovými otvory propojenými zkosením bez slepých rohů. Voštinová deska a příruba jsou utěsněny kónickým tmelem, aby se zabránilo úniku.
Typ hlavy ​Automatická centrovací vytlačovací hlava typu U7, rovnoměrný tlakový pohyb vnějšího běhounu s hlubokou drážkou, lze přizpůsobit různými strukturami, jako je jednovrstvý / dvouvrstvý / jednoduchý vstřikovací pás / dvojité vstřikovací proužky atd., Nastavitelný a jiný typ (automatické centrování mikro nastavitelné) lze také přizpůsobit.
Značka Head Hlava stroje je vyrobena v Číně a lze ji přizpůsobit jiným značkám, jako jsou EUROTEK, UNITEK, EUROCAB a MICRODIA
Hlavová svorka Existují dvě poloviny upínače hlavy stroje se dvěma synchronizovanými sadami šroubů a šroubů. Může být zahrnut jednosměrný klíč a další typy svorek hlavy stroje lze přizpůsobit.
Vyrovnání hlavy Díky konstrukci s dvojitým polohovacím čepem s přírubou hlavy zůstává výška hlavy po dlouhou dobu nezměněna.
Pohyblivý žlab Pohyblivý žlab s konstantní teplotou, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

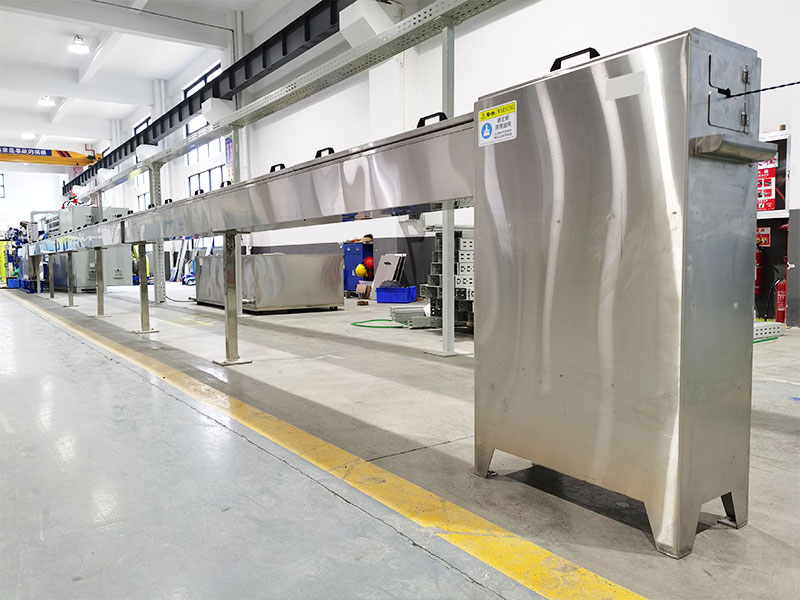

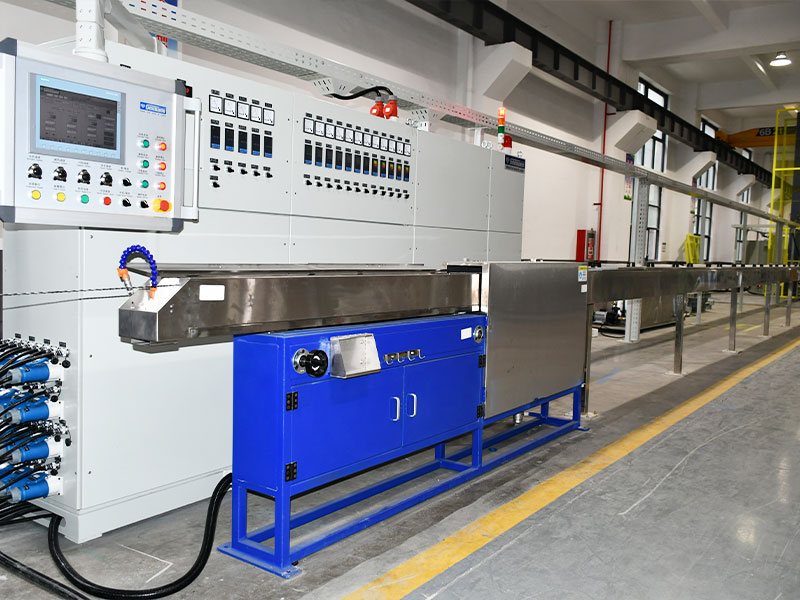

Nádrž na chladicí vodu 5 metrů jednovrstvá nádrž ve tvaru U 10metrová jednovrstvá nádrž ve tvaru U, cirkulační vodní chladicí systém, bez chladiče vody. Celá nádrž je vyrobena z materiálu SUS304. Dvouvrstvé nádrže ve tvaru U nebo W jsou k dispozici pro přizpůsobení.
Vysokotlaká tryska pro foukání vzduchu Foukací tryska překlápěcího typu, materiál POM, dvojitá foukací struktura, sada v pohyblivé nádrži na vodu, nádrž na chladicí vodu, naviják, další typy foukací trysky lze přizpůsobit.
Kotevní vratidlo type Jednokolové řemenové typ 3drážkové dělené kolo Lehký titanový dvoukolový hřídel odolný proti opotřebení z nerezové oceli Anodová hliníková dvoukolová hřídel
Kotevní vratidlo wheel diameter Typ dvojitého kola z titanové slitiny Ø375 Dvoukolový typ Ø500
Kotevní vratidlo power 3,7 servomotor 3,7 servo maotor＋převodovka
Napínací stojan pro akumulaci drátu Šikmý napínací stojan pro akumulaci drátu, celková délka 12 metrů, dráha z ocelového plechu, lehký pojezdový vůz, 10 drážek ＋ 9 drážek pro akumulační kolo drátu, celková kapacita uložení drátu 200 metrů, napnutí servomotoru. Ostatní typy jsou přizpůsobitelné.
Průměr akumulačního kola drátu Ø100 Ø150, průměr kola lze přizpůsobit Ø180, průměr kola lze přizpůsobit Ø250, průměr kola lze přizpůsobit
Počítadlo metrů Počítadlo metrového typu vodícího kola s metrovým obvodem kola 400mm. Využívá kodér k detekci a umožňuje jemné nastavení korekčního koeficientu měřiče. K dispozici jsou další typy zařízení pro počítání měřičů. Počítadlo přítlačných válečků, s obvodem kola 500 mm.
Nabírání type Dvouhlavý typ navíjení hřídele, typ automatické výměny cívky nebo jiné stroje pro navíjení drátu bez hřídele lze přizpůsobit. Dvouhlavý bezhřídelový typ, elektrické zvedání, pneumatické utahování
Nabírání reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Nabírání power 2,2 kW 3,7 kW 5,5 kW
Nabírání wire arrangement 0,4KW servomotor pro uspořádání drátu

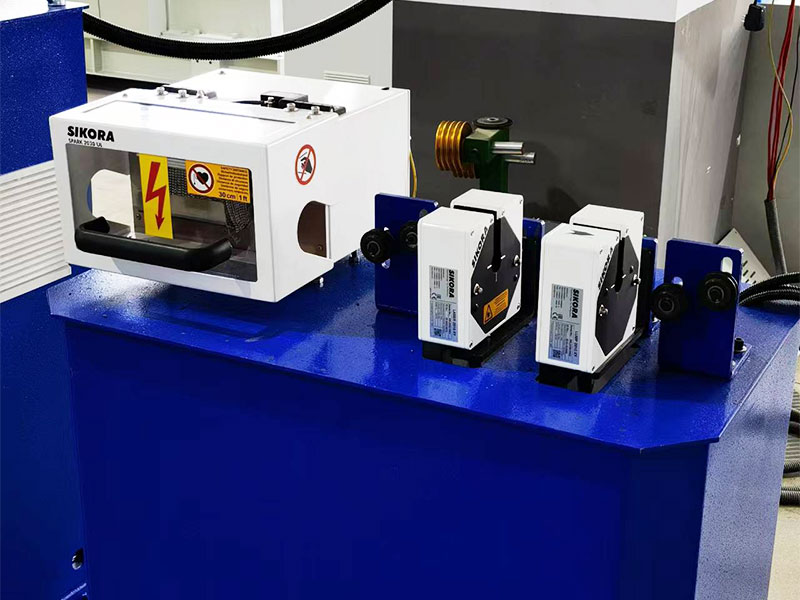

Laserový měřič průměru Jednoosé měřidlo průměru Made-in-Chian, přesnost měření 0,001, jiné značky jako SIKORA/ZUMBACH/PROTON/TAKIKAWA lze přizpůsobit.
Vysokofrekvenční zkoušečka jisker Vysokofrekvenční zkoušečka jisker vyrobený v Číně, napětí 0-15KV, jiné značky, jako je CLINTON/SIKORA/PROTON lze přizpůsobit.
Ovládací skříňka elektřiny Elektrická skříň VICTOR s nátěrem zpomalující hoření, šetrná k životnímu prostředí, WEINVIEW 10” HMI, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorů a frekvenčních měničů jsou přizpůsobitelné.
Celkový výkon 38 kW 50 kW 65 kW 68 kW 73 kW 85 kW 100 kW 125 kW


VOLITELNÉ POLOŽKY NA MÍRU

Kotevní vratidlo wire drop device Vytlačovací naviják izolace žilového drátu bez zařízení na upouštění drátu lze upravit tak, aby bylo jedno.
Tlaková zkouška Na hlavové přírubě lze přizpůsobit tlaková čidla nebo nevýbušné bezpečnostní ventily.
Tiskárna Inkoustové tiskárny nebo jiné typy lze přizpůsobit.
Vakuový extraktor Vakuové odsávání na vstupním potrubí sběrače lze přizpůsobit.
Foukač Vysoce účinný fén lze přizpůsobit, když je stroj ve vysokorychlostním vytlačování.
Detektor hrudek Přizpůsobitelná možnost přidat funkce detekce hrudek do měřicího přístroje na měřidlo průměru čínských značek nebo přizpůsobit jiné značky, jako je SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Měřič statické kapacity vody Vodní měřidlo statické kapacity, jako je BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, lze přizpůsobit.
Měřidlo excentricity Měřidlo excentricity, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Chladič Chladič nebo nádrž s izolovanou vrstvou lze přizpůsobit.
Závěsná elektronická deska Podporovány jsou LED oboustranné elektronické obrazovky nebo jiné typy.
Inteligentní systém řízení receptur Inteligentní systémy řízení receptur lze přizpůsobit a data, jako je napětí navíječe, napětí skladovací linky, teplota předehřívání, řízení teploty hostitele, průměr vytlačování, vzdálenost řádků navíjení, hodnoty tlaku vzduchu budou přiváděny do PLC. Využívá komunikační režim sběrnice Profinet, podporu sběru a importu dat MES, výrobní proces s jedním klíčem, spouštění jedním klíčem a umožňuje digitální inteligentní produkty.
Periferní pomocná zařízení Další periferní příslušenství nebo speciální úpravy pro celý stroj lze přizpůsobit.
Elektrické rozvody 2,5metrový závěsný kabelový žlab, vzduchové potrubí, signální vodiče a napájecí kabel uspořádané s izolacemi, přívod vodiče z horní části elektrická ovládací skříňka, přizpůsobitelné alternativní metody.
Norma bezpečnostních předpisů Vyrobeno v souladu s čínskými bezpečnostními normami CCC a přizpůsobitelné tak, aby splňovalo bezpečnostní normy CE/CSA/UL.
Normy napájení 3-fázový napájecí zdroj 380V/50Hz s přizpůsobitelným napětím a frekvencí pro různé země a regiony.




VLASTNOSTI PRODUKTU

● Vysoký produkční výnos: Šroubově optimalizovaný design, odolný proti opotřebení, nepřilnavý, chrom bez kapání, skrývání bez lepidla, rychlá změna barvy, vysoká rychlost linky, vysoká výtěžnost produkce.

● Široká škála aplikací: v závislosti na typu materiálů může být vybavena odpovídajícím vytlačovacím šnekem, který může poskytovat jednozávitový gradientový typ, BM dvouzávitový separační typ a další typy šneků.

● Nepropustné provedení: Jedinečné těsnicí a polohovací struktury zajišťují, že z příruby neuniká materiál a výška vytlačovací hlavy zůstává stabilní i při dlouhodobém používání.

● Vysoká kvalita: Soustřednost našich výrobků z izolovaného drátu se pohybuje od 93 % do 97 % a vnější průměr má toleranci ±0,003.

● Přesná regulace teploty: v rozmezí ±1℃.

● Inteligentní ovládání: Poskytujeme přizpůsobitelné inteligentní systémy řízení, které umožňují přístup k vzorcům SOP jedním kliknutím, přípravu a spuštění stroje jedním kliknutím a inteligentní provoz.

● Snadná údržba: Zákazníci mimo Čínu si mohou přizpůsobit použití řídicího systému sběrnice Profinet, který zajišťuje rychlý přenos signálu s nízkým rušením. Pokud existuje komunikační síť v jakékoli zemi nebo regionu, lze rychle implementovat vzdálenou detekci poruch, odstraňování problémů a údržbu.
